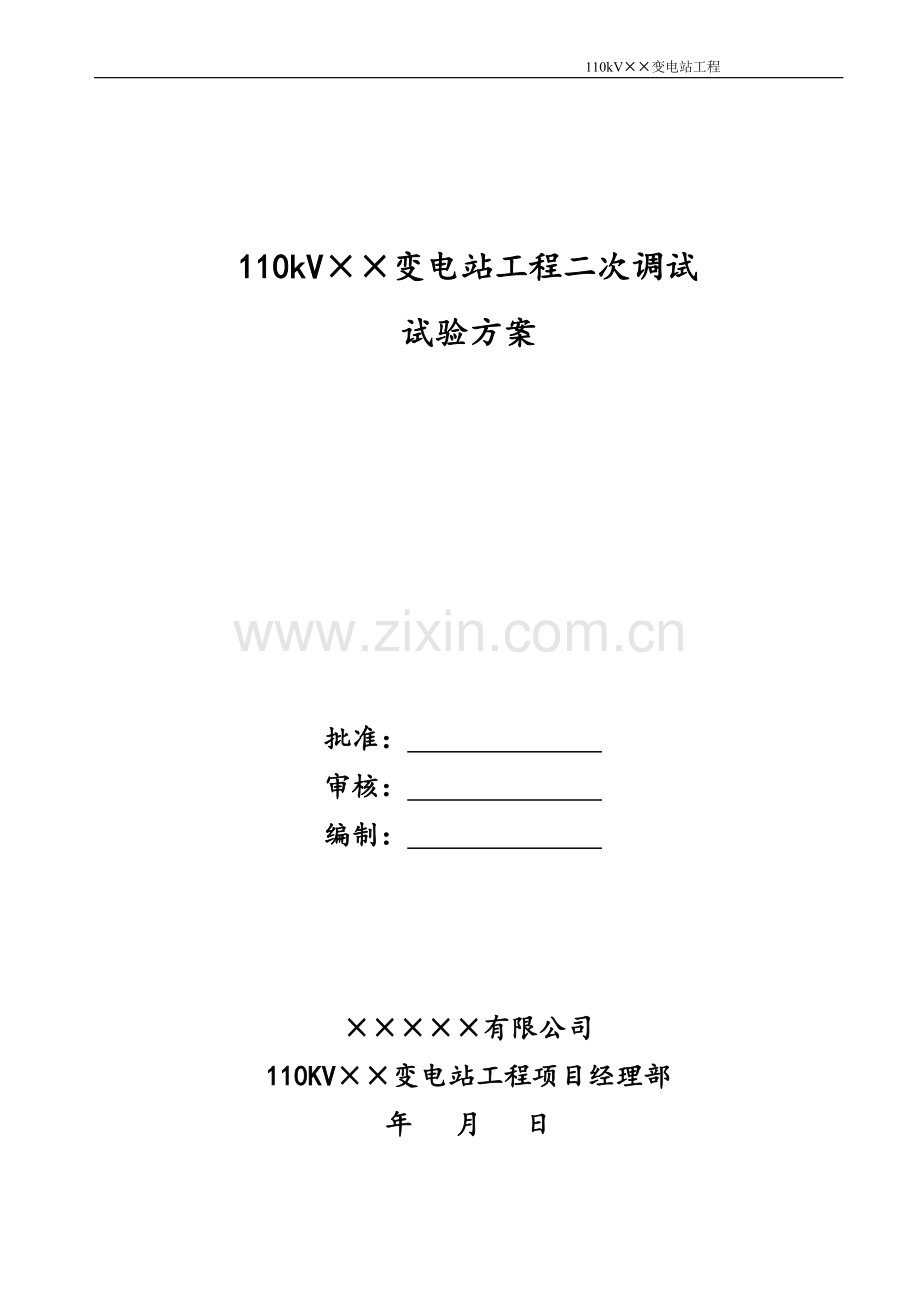

110kV××变电站工程

110kV××变电站工程二次调试
试验方案

批准：
审核：
编制：

×××××有限公司
110KV××变电站工程项目经理部
年 月 日

一、编制依据
1．GB/T14285-2006 国家标准《继电保护和安全自动装置技术规范》；
2．中华人民共和国国家标准（GB/T 50976-2014）：《继电保护及二次回路安装及验收规范》
3. 2009版《国家电网公司电力安全工作规程（变电部分）》；
4.DL/5009.3-1013 《电力建设安全工作规程》第三部分：变电站
4. 本工程项目相关设计图纸及相应的图集，图审纪要及相关设计文件。

二、本期工程概况
本工程110kV××变电站，共有110kV两个进线间隔，一个主变间隔，一个内桥间隔； 10 kV部分有十二个出线、两个站变、一个PT柜、一个分段柜及10kV两组电容器。相关的保护有110kV主变保护一套、110kV 备自投装置一套、10kV线路保护十二套、10kV站变保护两套、10kV电容器保护两套、主变测控一套、110kV线路测控一套、公用测控一套、PT并列装置两套、低周低压减载装置一套、小电流接地选线装置一套、400V进线备自投装置调试。
本工程主要工作：
1、110kV主变保护装置调试及整组试验
2、10kV线路保护、站变保护及电容器保护装置调试及整组试验
3、主变测控、110kV线路测控、公用测控装置调试及整组试验
4、PT并列装置调试及整组试验
5、低周低压减载装置、小电流接地选线装置调试及整组试验
6、110kV 备自投装置调试及整组试验
7、400V进线备自投装置调试

三、组织措施
岗位名称
姓 名
联系电话
施 工 负 责 人：
××
×××××××××
技 术 负 责 人：
××
×××××××××
安 全 负 责 人：
××
×××××××××
试验人员：
共6人
施 工 班 组：
×××××有限公司

四、质量控制目标和措施：
本次试验质量控制目标：试验准确率：100℅ ；业主投诉率：零投诉。
1、为实现本次试验的既定目标，提供优质高效的专业服务，特制定以下几点措施：
1.1、使用合格的经过检验的试验仪器；
1.2、若出现试验数据与出厂试验数据有明显差别时应用二台以上经过检验的仪器测试并进行对比，以保证试验的准确性。
2、如果设备的试验数据出现不合格项，在排除了试验仪器和试验方法引起的误差的前提下，上报给工程监理部和工程项目经理部，联系厂家技术人员到现场处理或更换设备。

五、工作计划：
总体工作：第一步进行10kV线路保护、站变保护及电容器保护装置调试，第二步进行110kV主变保护装置调试，第三步进行主变测控、线路测控、公用测控装置调试，第四步进行PT并列装置调试，第五步进行整体调试。
试验依据：本次试验依据（GB/T 50976-2014）：《继电保护及二次回路安装及验收规范》
进行
1、工作内容：
序号
工作内容
计划工作时间
主要试验项目
1.
10kV线路保护装置调试
6月26日-2月30日
试验项目：装置功能调试、二次回路检查、传动试验
2．
10kV站变保护及电容器保护装置调试
7月1日-7月3日
试验项目：装置功能调试、二次回路检查、传动试验
4.
110kV主变保护装置调试
7月4日-7月6日
试验项目：装置功能调试、二次回路检查、传动试验
5．
主变测控装置调试
7月7日
试验项目：装置功能调试、二次回路检查、传动试验、后台信号及远控功能检查
6．
线路测控装置调试
7月8日
试验项目：装置功能调试、二次回路检查、传动试验、后台信号及远控功能检查
7．
公用测控装置调试
7月9日-7月10日
试验项目：装置功能调试、二次回路检查、传动试验、后台信号及远控功能检查
8．
PT并列装置调试
7月11日
试验项目：装置功能调试、二次回路检查
9．
低周低压减载装置、调试
7月12日
试验项目：装置功能调试、二次回路检查、传动试验
10．
小电流接地选线装置调试
7月13日
试验项目：装置功能调试、二次回路检查、传动试验
11．
110kV 备自投装置调试
7月14日-7月115日
试验项目：装置功能调试、二次回路检查、传动试验
12．
400V进线备自投装置调试
7月16日
试验项目：装置功能调试、二次回路检查、传动试验
13．
整体调试
7月17日-7月23日
试验项目：全面检查二次回路、开关传动试验、后台信号及远控功能检查

2、工作地点：
序号
工作地点
备注
1
110kV线路及主变间隔、主控楼、配电室。
见平面图
2
主变保护柜、10kV线路保护柜、10kV站变保护及电容器保护、主变测控柜、110kV线路测控柜、公用测控柜、PT并列柜、400V进线柜、低周低压减载柜、小电流接地选线柜。

3、工作安全措施：
工作要求的安全措施
工作
条件
相关高压设备状态：无
相关直流、低压及二次回路状态：各保护柜直流电源带电
应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路：投各保护柜直流电源
应设遮栏、应挂标示牌（注明位置）：
1. 应设遮拦，应挂标示牌；
2. 在工作地点悬挂“在此工作”标示牌。

4、重要危险点分析及控制：
序号
危 险 点
控 制 措 施
1、
PT二次及直流回路接地
接入保护屏的交直流电压，要专人监护，严禁PT二次短路和接地，严禁直流回路短路和接地、拆除及接入电缆必须填写二次措施单。
2、
开关传动时，现场有人作业受伤
进行开关传动工作时，需有人到现场检查确无人员工作后方可进行
3、
带电区域或放带电盘内电缆触电
采取安全措施，设监护人，电缆穿过带电盘内时，盘上必须有专人接引，继电保护班人员监护，防止误碰运行带电设备。
在进行保护试验的工作中，防止触电和电击是安全工作的重中之重！为做好相关工作，现场工作人员必须依照下面几点严格执行：
1.1、在办理工作许可前，任何作业人员及车辆都不准进入工作现场。
1.2、在办理许可手续后，现场工作严格执行监护制度。工作负责人必须始终在工作现场认真履行监护职责。现场监护人应佩戴明显的标志，当工作地点分散，监护有困难时，要根据现场的安全条件、施工范围、工作需要，增设专责监护人。
1.3、严格执行《安全施工作业票》。工作班开工前执行站班会制度，工作负责人应向工作班成员宣读工作票内容及注意事项。
1.4、验电工作必须使用相应电压等级并且经定期试验合格的专用验电器。验电前，应确证验电器良好。
1.5、装、拆接地线按规程执行。人体不得碰触接地线，先接接地端，先拆带电端，并保持相应电压等到级的安全距离。
1.6、邻近变电带电设备工作时，工作许可人应在工作点四周设置可靠、明显的隔离措施和安全标示牌，将停电设备与带电设备明显隔开。严禁任何人员在工作中移动、拆除、跨越遮栏。防止走错工作点，误登带电设备。
1.7、工作人员在攀登设备、构架前，必须认真核对设备名称、编号、位置，检查现场安全措施无误后方可开始攀登。因故离开工作现场返回工作地点时，必须重新核对设备名称、编号、位置，确认无误后方准继续工作以防走错间隔，误入其他带电间隔。
1.8、在电气设备上进行的工作，必须按工作票上所列工作项目进行。严禁在工作中擅自扩大工作任务，超范围工作。如确实需要扩大工作任务，必须由工作负责人报请工作许可人签名同意，并在工作票上填写新增工作任务后，方准开始进行新增项目的工作，若工作需要变更或增设安全措施，则必须将原工作票作废，填用新的工作票，并重新履行工作许可手续；安全措施变更必须通知工作班成员。
1.9、工作人员工作完毕撤离工作场后，如又发现问题需要处理时，必须向工作负责人汇报，禁止擅自处理。当工作负责人尚未向工作许可人办理工作终结手续，安全措施尚未变动，尚未到计划完工作时，由工作负责人向工作许可人说明情况后，由工作负责人带领进行处理。如已办理工作终结手续，则必须重新办理工作许可手续后方可进行。

六、安全技术措施：
1、在满足安全措施后方可进行试验，并使用合格的工器具进行工作；
2、必须坚决执行《电业安全工作规程》和《电气工作票技术规范》，必须做好保证安全的组织措施和技术措施；施工前必须履行工作票制度、工作许可制度、工作监护制度、工作间断制度，施工现场设专职安全监督员；
3、施工前，工作负责人必须将当天的工作内容，工作范围，以及设备停电部分和带电部分情况向进场工作人员交代清楚；
4、临时或新进站工作的人员必须经得现场工作负责人同意，并在工作负责人交代清楚现场情况后，方可工作；
5、继电保护试验设备的外壳必须接地且接地必须良好可靠。
6、被试设备的金属外壳也应可靠接地。
7、进行开关传动试验时开关现场区域应设临时遮拦或拉绳，并设专人警戒，防止外人误闯试验区。
8、保护试验工作的试验人员最好不少于2人，并指定一人为试验负责人或监护人。
9、试验用的电源应有漏电开关。更改接线和试验结束时，应首先断开试验电源，再进行改接线。
10、试验中如发生异常情况，应立即断开电源，认真检查原因，排除后方可继续。
11、试验结束后，要检查现场无遗留物，拆除临时遮拦并恢复被试设备的原状。

七、职业健康措施：
1、现场在职人员应按国家有关规定定期体检
2、施工现场应配备有应急药品或药箱，工地用餐时间应按时进行，施工现场保持有清洁饮用水供应；
3、车辆运输应遵守交通规则，严禁超重，超载及带病行驶；

八、环境保护措施
必须对施工机具进行鉴定检查，配备符合安全、环境保护要求的施工设备、设施；
易燃易爆物品等应设专用仓库保管，在作业现场临时放置时应设警示标志牌，必要时应设专人看护；
施工过程中应严格执行《环保和场地清理措施》，保护环境，防止自然资源的破坏；
每天工程收工的每个施工点应做到工完料尽，填好施工坑，及时清理好施工现场废弃物，保持施工现场、材料站、生活驻地整齐有序；
对施工损坏的变电站环境设施和安建环设施必须在工作结束前恢复原样，对增加的设备必须按《变电站安建环设施标准》补充安建环设施；
放在变电站内的新旧设备、材料必须按变电站值班员指定的地点存放，并摆放整齐；
工作中注意保持施工现场的整齐清洁，不得乱摆乱放施工材料和工具。

九、应急措施：
序号
可能碰到的困难、问题
应对措施
1
人员不足工作延时
及时增加施工人员
2
触电
立即切断电源与伤者间的所有联系，在电源被切断之前不要靠近伤者，防止自身触电；现场抢救中，不要随意移动伤员，若确需移动时，抢救中断时间不应超过30秒。
