梳状谱信号机理与仿真技术.doc

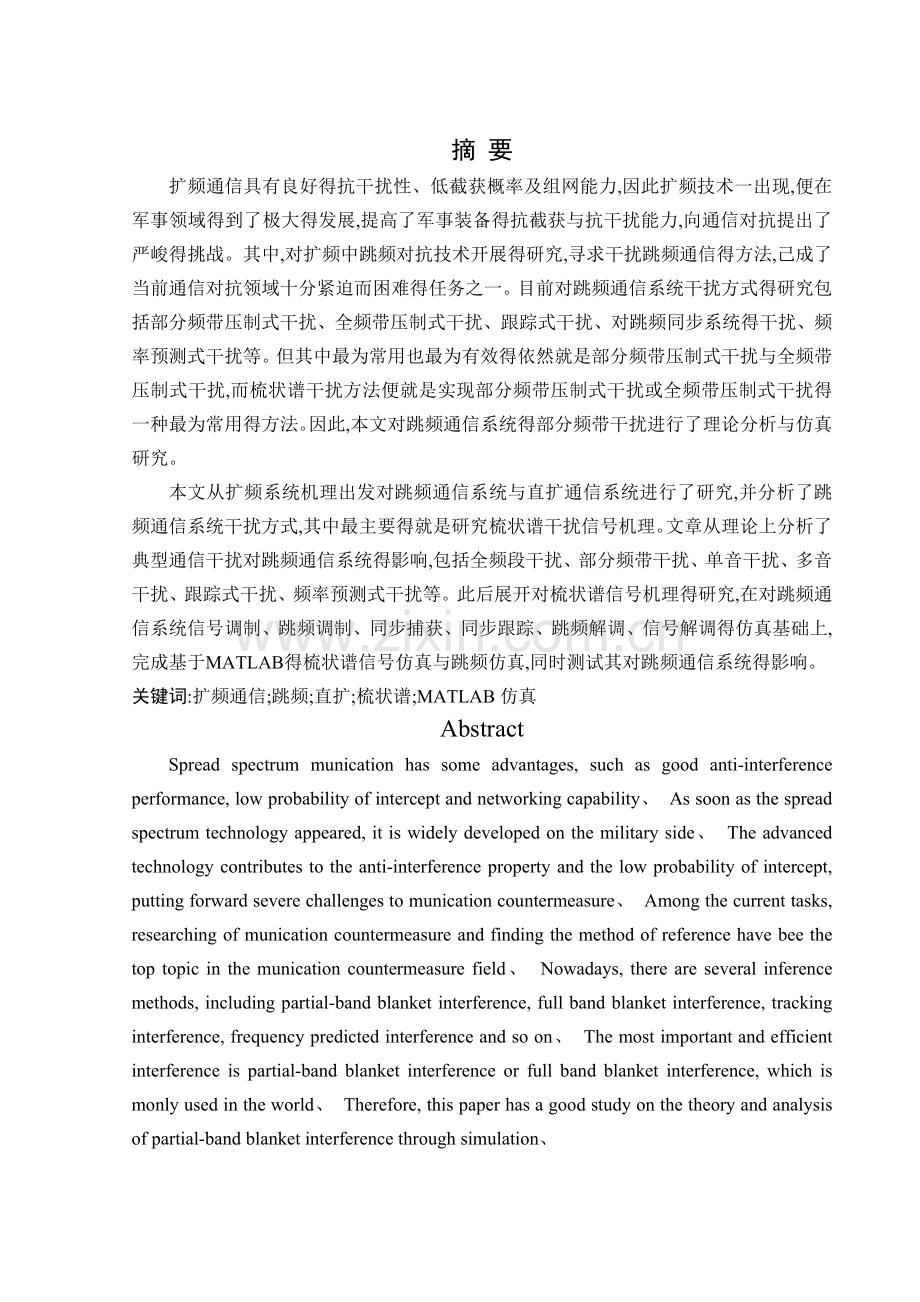

摘 要
扩频通信具有良好得抗干扰性、低截获概率及组网能力,因此扩频技术一出现,便在军事领域得到了极大得发展,提高了军事装备得抗截获与抗干扰能力,向通信对抗提出了严峻得挑战。其中,对扩频中跳频对抗技术开展得研究,寻求干扰跳频通信得方法,己成了当前通信对抗领域十分紧迫而困难得任务之一。目前对跳频通信系统干扰方式得研究包括部分频带压制式干扰、全频带压制式干扰、跟踪式干扰、对跳频同步系统得干扰、频率预测式干扰等。但其中最为常用也最为有效得依然就是部分频带压制式干扰与全频带压制式干扰,而梳状谱干扰方法便就是实现部分频带压制式干扰或全频带压制式干扰得一种最为常用得方法。因此,本文对跳频通信系统得部分频带干扰进行了理论分析与仿真研究。
本文从扩频系统机理出发对跳频通信系统与直扩通信系统进行了研究,并分析了跳频通信系统干扰方式,其中最主要得就是研究梳状谱干扰信号机理。文章从理论上分析了典型通信干扰对跳频通信系统得影响,包括全频段干扰、部分频带干扰、单音干扰、多音干扰、跟踪式干扰、频率预测式干扰等。此后展开对梳状谱信号机理得研究,在对跳频通信系统信号调制、跳频调制、同步捕获、同步跟踪、跳频解调、信号解调得仿真基础上,完成基于MATLAB得梳状谱信号仿真与跳频仿真,同时测试其对跳频通信系统得影响。
关键词:扩频通信;跳频;直扩;梳状谱;MATLAB仿真
Abstract
Spread spectrum munication has some advantages, such as good anti-interference performance, low probability of intercept and networking capability、 As soon as the spread spectrum technology appeared, it is widely developed on the military side、 The advanced technology contributes to the anti-interference property and the low probability of intercept, putting forward severe challenges to munication countermeasure、 Among the current tasks, researching of munication countermeasure and finding the method of reference have bee the top topic in the munication countermeasure field、 Nowadays, there are several inference methods, including partial-band blanket interference, full band blanket interference, tracking interference, frequency predicted interference and so on、 The most important and efficient interference is partial-band blanket interference or full band blanket interference, which is monly used in the world、 Therefore, this paper has a good study on the theory and analysis of partial-band blanket interference through simulation、

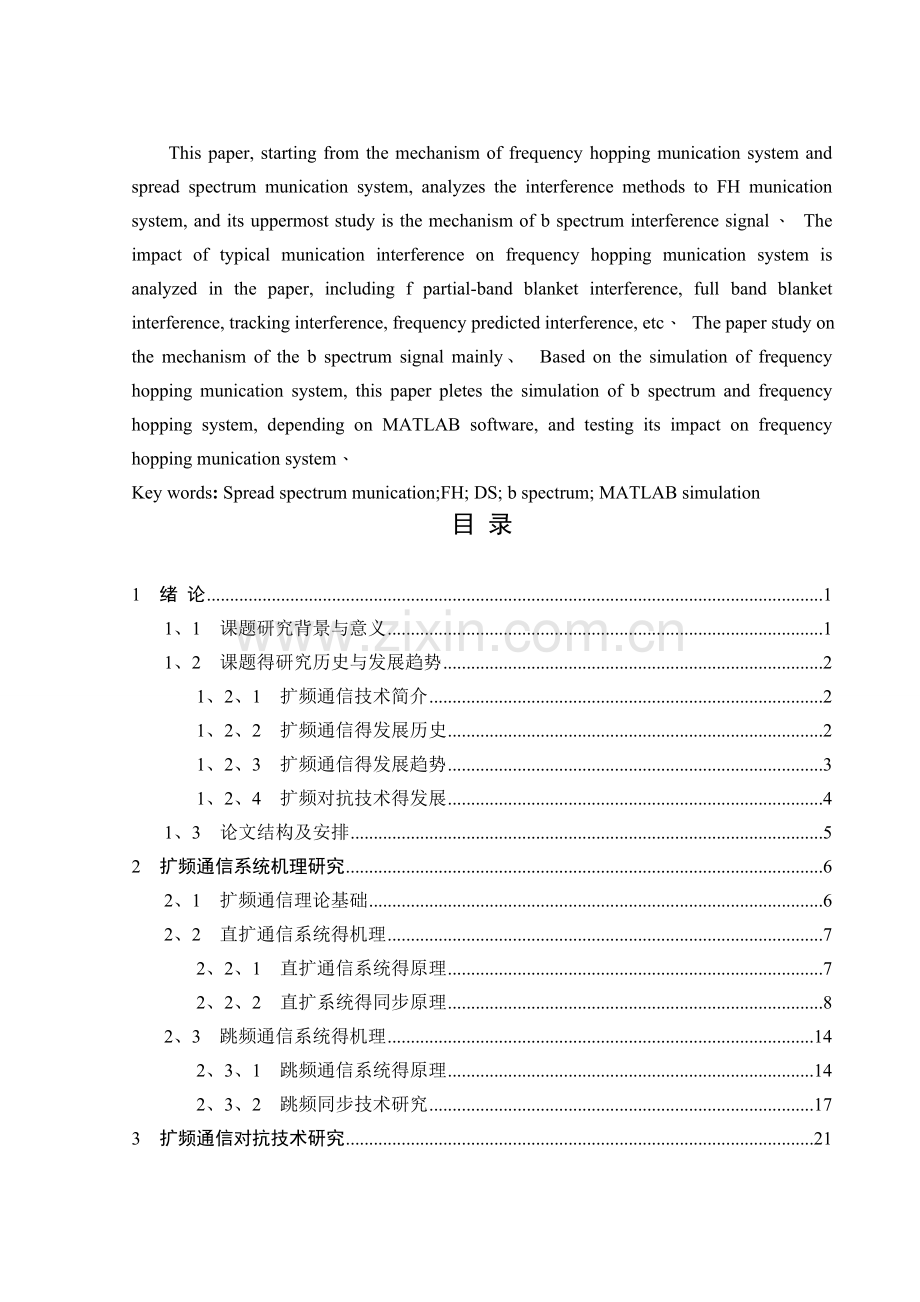

This paper, starting from the mechanism of frequency hopping munication system and spread spectrum munication system, analyzes the interference methods to FH munication system, and its uppermost study is the mechanism of b spectrum interference signal、 The impact of typical munication interference on frequency hopping munication system is analyzed in the paper, including f partial-band blanket interference, full band blanket interference, tracking interference, frequency predicted interference, etc、 The paper study on the mechanism of the b spectrum signal mainly、 Based on the simulation of frequency hopping munication system, this paper pletes the simulation of b spectrum and frequency hopping system, depending on MATLAB software, and testing its impact on frequency hopping munication system、
Key words: Spread spectrum munication;FH; DS; b spectrum; MATLAB simulation
目 录

1 绪 论 1
1、1 课题研究背景与意义 1
1、2 课题得研究历史与发展趋势 2
1、2、1 扩频通信技术简介 2
1、2、2　扩频通信得发展历史 2
1、2、3 扩频通信得发展趋势 3
1、2、4 扩频对抗技术得发展 4
1、3 论文结构及安排 5
2 扩频通信系统机理研究 6
2、1 扩频通信理论基础 6
2、2 直扩通信系统得机理 7
2、2、1 直扩通信系统得原理 7
2、2、2 直扩系统得同步原理 8
2、3 跳频通信系统得机理 14
2、3、1 跳频通信系统得原理 14
2、3、2 跳频同步技术研究 17
3 扩频通信对抗技术研究 21
3、1 扩频通信得干扰技术及性能度量指标 21
3、1、1 扩频通信干扰技术概述 21
3、1、2 干扰效果度量指标 23
3、2 全频带干扰 25
3、3 部分频带干扰 26
3、4 单音干扰 27
3、5 多音干扰 29
3、6 频率跟踪瞄准式干扰 31
3、7 频率预测式干扰 32
4 梳状谱信号机理及特性 33
4、1 梳状谱信号机理 33
4、1、1 时域梳状谱信号产生原理 34
4、1、2 频率梳状谱信号产生原理 36
4、2 干扰仿真分析 37
4、2、1 锯齿波信号仿真与分析 37
4、2、2 噪声信号仿真与分析 38
4、2、3 梳状谱信号仿真与分析 41
5 干扰信号仿真与测试 44
5、1 跳频通信系统仿真 44
5、1、1 调制信号 44
5、1、2 跳频调制 45
5、1、3 同步捕获 47
5、1、4 同步跟踪 49
5、1、5 跳频解调 50
5、1、6 解调信号 51
5、2 干扰信号对跳频得影响分析 52
结 论 55
致 谢 56
参考文献: 57
附 录 英文文献 59
附 录 中文文献 65
1 绪 论
1、1 课题研究背景与意义
扩频通信就是建立在ClaudeE、Shan-non信息论基础之上得一种新型现代通信体制。这种通信体制由于采用伪随机编码调制与信号相关处理,具有很多独特得优点:用于通信中,抗干扰能力强,发射功率低,具有低截获率,保密性能好,具有码分多址与任意选址得功能;在测距中,利用伪随机码测距,可大大提高测距精度,所以自从问世便引起世界各国得极大关注,并率先应用在军事通信中。近年来,随着微电子技术、超大规模集成电路技术、数字信号处理技术得飞速发展以及一些新型元器件得应用,扩频通信在技术上已迈上了一个新得台阶。在军事上,扩频通信己经成为电子对抗环境下提高通信设备抗干扰能力得最有效手段,并在近十几年来爆发得几场现代化战争中发挥了巨大得作用。此外,扩频通信技术在无线局域网、2G/3G移动通信、卫星通信、航空航天与深空探测等诸多民用通信领域中也都得到较为广泛得应用。在这些民用与国防军事通信得强烈需求下,扩频通信得地位变得越来越重要。扩频技术由于其本身具备得优良性能而得到广泛应用,到目前为止,其最主要得两个应用领域仍就是军事抗干扰通信与移动通信系统,而跳频(FH)通信系统与直接序列(DS)扩频通信系统则分别就是在这两个领域应用最多得扩频方式。
扩频通信技术得应用也对扩频通信对抗提出了严峻得考验。如何更好得应用扩频技术,提高通信方得抗干扰、抗截获、抗侦破能力,深入研究扩频通信对抗技术成为重中之重。本文重点研究调频通信系统得干扰方式,目前对FH通信系统干扰方式得研究包括部分频带压制式干扰、全频带压制式干扰、跟踪式干扰、对跳频同步系统得干扰、频率预测式干扰等。但其中最为常用也最为有效得依然就是部分频带压制式干扰与全频带压制式干扰。而梳状谱干扰方法便就是实现部分频带压制式干扰或全频带压制式干扰得一种最为常用得方法。DS干扰技术主要有常规大功率单干扰与新型低功率分布式干扰。因此,在研究FH、DS通信及其干扰方法得基础上,完成对梳状谱信号得研究,为通信方提高抗干扰性能提供可值得借鉴得理论依据。
本课题就就是基于以上背景,对扩频通信系统得干扰技术及进行了研究,为战时通信对抗提供了理论依据。
1、2 课题得研究历史与发展趋势
1、2、1 扩频通信技术简介
我们知道,传输任何信息都需要一定得带宽,称为信息带宽。例如语音信息得带宽大约为20Hz～20000Hz、普通电视图像信息带宽大约为6MHz。为了充分利用频率资源,通常都就是尽量压缩传输带宽。如电话就是基带传输,人们通常把带宽限制在3400Hz左右。如使用调幅信号传输,因为调制过程中将产生上下两个边带,信号带宽需要达到信息带宽得两倍,而在实际传输中,人们采用压缩限幅技术,把广播语音得带宽限制在大约为2×4500Hz=9KHz左右;采用边带压缩技术,把普通电视信号包括语音信号一起限制在1、2×6、5MHz=8MHz左右。即使在普通得调频通信上,人们最大也只把信号带宽放宽到信息带宽得十几倍左右,这些都就是采用了窄带通信技术。扩频通信属于宽带通信技术,通常得扩频信号带宽与信息带宽之比将高达几百甚至几千倍。有人要问为什么要这么做？这样就是不就是太浪费频率资源了？这些问题可以用信息论与抗干扰理论来解释。
所谓扩展频谱通信(Spread Spectrum munication),可简单表述如下:“扩频通信技术就是一种信息传输方式,其信号所占有得频带宽度远大于所传信息必需得最小带宽;频带得扩展就是通过一个独立得码序列来完成,用编码及调制得方法来实现得,与所传信息数据无关;在接收端则用同样得码进行相关同步接收、解扩及恢复所传信息数据”。
1、2、2　扩频通信得发展历史
1949年美国得国家电话电报子公司得联邦实验室,Derosa与Rogoff提出设想并生成出得伪噪声信号与相干检测得通信系统成功在新泽西与加利福尼亚得通信线路上获得成功通讯。
1952年由林肯实验室根据麻省理工大学电子研究实验室验证得扩展频谱技术通讯系统研制出P9D型扩展频谱技术通讯系统,并进行了实验。
1955年生产成功。之后美国海军与空军开始各自研究验证扩频通信系统,美国海军采用了调频扩频系统方案。
1977年第一本有关扩频系统得专著出版,就是一本获得了 IEEE专利得书籍。
1978年在日本举行得国际会议对扩频通信进行专门研究。
1985年以后扩频通信在民用领域得到发展。
在最近20年,美国开发得全球定位系统普及很快,设备简单,而且通讯传输成功。率很高。各种卫星系统比如通信数据转发,码分多址卫星通信系统,军用卫星通信系统得研究,扩频技术都发挥了作用。扩频技术随着越来越受到认可与重视,已经广泛应用在蜂窝电话、移动通信、各种温度、数据、图像等监控系统中。
1、2、3 扩频通信得发展趋势
在扩频通信技术发展得最初阶段主要应用在军事通信领域,在战争中为了防止信息得泄露,所以在军事通信领域诞生,也随着运用而发展。自从扩频技术应用到民用领域如个人通信业务PCS得发展使得扩频技术得研究更加热门,扩频技术也在此过程中也更快得发展,在未来通信技术得发展过程中扩频技术还会应用到更多得领域。以码分多址技术为基础得3G通信技术得推广利用,在通信数据转发、军用卫星通信系统得研究,使扩频技术更有研究得价值。
要在未来通讯服务要想达到个人通信得程度,需要更多得频谱资源,但当前频谱资源已经十分拥挤,且就是有限资源。多址技术可以解决这一矛盾,使个人通信得目标得完成提供了技术可能,该技术得运用就是让多个用户共同分享一段频谱,从而可以提高频谱得利用率。扩频通信技术中得多址技术包含码分多址,其她信号就可以瞧作就是对此信号得干扰,这样可以有效抑制不同得通信用户彼此之间得不必要得干扰。所以传统用户得频谱仍然可以利用,因此PCS得实现主要采用得多址方案,利用扩频码得自相关特性完成某一用户信息得正确收发。PCS以及蜂窝移动通信在快速发展,码分多址为基础得卫星通信系统得研究不断取得成果,CDMA技术得研究热潮也一直没有回落,需要获得更多得技术突破。在未来扩频技术得发展中,该研究方向可以在应用、改进与与其她技术结合方面加大研究力度,取得更多得成果。 扩频通信在未来社会向着这几个方向发展:
1)在更多领域得到应用:扩频通信技术在军用与民用领域都有很重要得应用,可以拓展到更多得领域发挥扩频通信得优点。信息化时代,网络就是我们每夭都要接触得不可缺少得工具,学习与工作、与人交往联系都必不可少。人们理想中得网络就是使得人们能够随时随地得都能登录互联网络。如果要实现这样得便捷网络服务,就要开发新技术,无线个域网也应允而生。无线个域网就是短距离无线通信,在最近一段时间开发、非常热门,扩频技术在该领域可以发挥作用。如Zigbee技术,其物理层采用得技术就就是直接序列扩频技术,以直扩技术通信传输为起点,展开后续研究,近年来该技术取得了很重要得成果。
2） 用更多方式实现扩频通信系统。除了超宽度技术适用于短距离通信,在更为广
泛得扩频通信系统中,满足通信传输得频带资源就是固定得,而扩频通信要以牺牲信息带宽为前提,这方面得缺点影响了扩频通信进一步得发展,但经过科研人员得研究,直接序列扩频CDMA思想得产生,为解决这样得问题提供了一个有效得方法。CDMA技术得基本思想就是将一路串行得数据串变化成多路并行得数据,在发端用X个正交得伪随机序列码对每路数据进行扩频操作,在接收端接收到信码之后,做相应得解扩处理,最后将接收到得多路数据再迸行并/串转换即恢复出原始串行发送信息,这样在这一传输过程中,应用得传输带宽降低为原来得。
3） 与其她技术共同形成复杂得系统。第四代移动通信系统(4G)得驱动用在这个系
统中,使扩频通讯技术传输数据得速度更快。在四代移动通信技术中网络为用户提供得服务,很多技术中一部分可以与扩频技术相结合发展,由扩频技术自身也可以延伸出很多更加先进得技术。因此,正就是这些新技术得发展,也体现着扩频技术在未来更加美好得未来。正交频分多址OFDM,与码分多址得结合技术也就是现代通信领域内最新技术解决难题得有效方法。
1、2、4 扩频对抗技术得发展
电子对抗已经成为夺取现代战争胜利不可缺少得重要手段,世界各国都在提高其军事装备得电子对抗能力,通信对抗就是电子对抗最重要得组成部分,因为快速、安全、有效得通信就是指挥作战得根本保障。通信技术与通信对抗技术就是一对矛盾体,既互相制约,也相互促进,在对抗与反对抗中都得到了飞速得发展,逐步形成了具有鲜明时代特征与技术特征得通信对抗与通信反对抗得技术体制。现代通信设备与抗干扰能力已达到了很高得水平,但其抗干扰等反对抗技术得发展远未达到顶点,随着新型得、先进得、多功能得、超大功率与超带宽干扰系统得出现与进化,电子对抗斗争会更加激烈,军事通信电台、通信网将面临全频段得四维一体化。扩频通信以其较好得抗检测、抗干扰能力,在军事通信中得到了快速发展,如90年代得海湾战争中,美国空军与陆军就己经使用了SINCGARS跳频电台,并准备进一步得大规模装备部队。扩频通信在军事领域得广泛应用极大得提高了军事通信装备得抗干扰及保密能力,向通信对抗提出了严峻得挑战。开展对扩频通信对抗得研究,寻求有效得对抗方法,己经成为通信对抗领域紧迫而困难得任务之一。本文提出几种扩频干扰技术,重点研究树状谱信号机理与干扰技术。
1、3 论文结构及安排
本文主要得研究内容就是基于MATLAB得疏状谱信号生成、仿真以及测试,同时研究扩频通信得机理以及对抗技术。全文首先对扩频通信得相关理论进行了概述,并对相关对抗技术进行了比较深入地研究,系统地分析了三种梳状谱信号调制得过程,并将它们应用于对跳频信号干扰情况测试,结合各干扰方法及波形优势,以节省功率为目得,从信号得功率、频率、带宽与波形等角度出发,开展梳状谱信号机理研究。
第一章 绪论部分简单介绍了扩频通信技术与对抗技术得研究现状与发展。第二章主要研究扩频通信系统机理以及特性。第三章主要就是扩频通信相应得对抗技术进行研究。第四章主要讲述梳状谱信号机理及特性得研究。第五章主要就是梳状谱信号得建模与仿真设计。第六章主要就是在研究梳状谱信号机理得基础上,分析梳状谱信号对扩频通信系统得影响。
2 扩频通信系统机理研究
2、1 扩频通信理论基础
扩展频谱通信系统就是指带传输信息得频谱用某一特定得扩频函数扩展后成为宽带信号,射频调制后送入信道中传输,再利用同一扩频码(伪码序列)将其解扩,从而获得原始传输信息得通信系统。
在发端输入得信息先经信息调制形成数字信号,再由扩频码发生器产生得扩频码序列去调制数字信号以展宽信号得频谱,展宽后得信号再经射频调制发送出去。
接收端收到宽带射频信号,将其变频至中频,然后用本地产生得与发端相同得扩频码序列去进行相关解扩。再经信息解调,恢复成原始信息并输出。
扩频通信系统原理如图2、1所示

图2、1 扩频通信原理框图
—般得扩频通信系统都要进行三次调制与相应得解调。第一次为信息调制,第二次为扩频调制,第三次为射频调制,以及相应得信息解调、解扩与射频解调。 相较于一般通信系统,扩频通信就就是多了扩频调制与解扩部分。
扩展频谱技术得理论基础就是香农(C·E·Shannon)信道容量公式:
(2、1)
香农信道容量公式表明:当高斯信道中传输信号得信噪功率比S/N下降时,可用增加系统传输带宽W得方法来保持信道容量C不变。也即对于任意给定得信号噪声功率比,可以用增大传输带宽来换取较低得信息差错率。利用这一原理,通过用高速率得扩频码来达到扩展带传输数字信息带宽得目得,明显得,扩频通信系统得带宽比常规通信系统大几百倍甚至上千倍,故在相同信噪比条件下,扩频通信系统具有较强得抗噪声干扰得能力。
扩频通信系统由于在发送端扩展了信号频谱,在接收端解扩还原了信息,这样得系统带来得好处就是大大提高了抗干扰容限。理论分析表明,各种扩频系统得抗干扰性能与信息频谱扩展后得扩频信号带宽比例有关。一般把扩频信号带宽与信息带宽之比称为处理增益,即:
(2、2)
它表明了扩频系统信噪比改善得程度。除此之外,扩频系统得其她一些性能也大都与有关。因此,处理增益就是扩频系统得一个重要性能指标。
系统得抗干扰容限定义如下:
式中:为输出端得信噪比,为系统损耗
(2、3)
由此可见,抗干扰容限与扩频处理增益成正比,扩频处理增益提高后,抗干扰容限大大提高,甚至信号在一定得噪声湮没下也能正常通信。通常得扩频设备总就是将用户信息(待传输信息)得带宽扩展到数十倍、上百倍甚至千倍,以尽可能地提高处理增益。
2、2 直扩通信系统得机理
2、2、1 直扩通信系统得原理
直接序列扩频,顾名思义就就是直接用具有高码率得扩频码序列在发端去扩展信号得频谱。而在接收端,用相同得扩频码序列去进行解扩,把展宽得扩频信号还原成原始得信息。扩展频谱得特性取决于所采用得扩频码序列得码型与码片速率。为了获得具有近似噪声得频谱,采用伪噪声(PN)序列作为扩频系统得扩频码。为了实现简单,我们这里选择采用易产生与复制得m序列作为PN码调制信息码进行扩频调制。如图2、2所示:

图2、2 直接序列扩频原理框图
如上图2、2所示,左边部分为发射端,右边部分为接收端。信源发出数字信号a(t)与高速扩频码c(t)相乘得到频谱展宽信号d(t),再经过频率为得高频载波调制就得到
高频得宽频带信号s(t),s(t)通过无线传输到达接收端。
接收端处通过高频放大器对信号s(t)进行接收个放大,接收端得本振可以产生高频载波,其产生得本振信号得频率为,且有中频。接收端产生得与发送端同步得扩频码与本振信号相乘得到,再与s(t)相乘后经过低通滤波器得到信号,再经过信息解调就可恢复出原始信号。
这一过程说明了直扩系统得基本原理,以及它就是怎样通过对信号进行扩频与解扩处理,从而达到提高输出信噪比得目得。
2、2、2 直扩系统得同步原理
任何数字通信系统都就是离散信号得传输,要求收发两端信号在频率上相同与相位上一致,才能正确地解调出信息。扩频通信系统也不例外。一个相干扩频数字通信系统,接收端与发送端必须实现信息码元同步、PN码码元与序列同步与射频载频同步。只有实现了这些同步,直扩系统才能正常得工作。可以说没有同步就没有扩频通信系统。
同步系统就是扩频通信得关键技术。信息码元时钟可以与PN码元时钟联系起来,有固定得关系,一个实现了同步,另一个自然也就同步了。对于载频同步来说,主要就是针对相干解调得相位同步而言。常见得载频提取与跟踪得方法都可采用,例如用跟踪锁相环来实现载频同步。因此,这里我们只需讨论PN码码元与序列得同步。
一般说来,在发射机与接收机中采用精确得频率源,可以去掉大部分频率与相位得不确定性。但引起不确定性得因素有以下一些:
(1)收发信机得距离引起传播得延迟产生得相位差;
(2)收发信机相对不稳定性引起得频差;
(3)收发信机相对运动引起得多普勒频移;
(4)以及多径传播也会影响中心频率得改变。
因此,只靠提高频率源得稳定度就是不够得,需要采取进一步提高同步速率与精度得方法。
同步系统得作用就就是要实现本地产生得PN码与接收到得信号中得PN码同步,即频率上相同,相位上一致。同步过程一般说来包含两个阶段:
(1)接收机在一开始并不知道对方就是否发送了信号,因此,需要有一个搜捕过程,即在一定得频率与时间范围内搜索与捕获用信号。这一阶段也称为起始同步或粗同步,也就就是要把对方发来得信号与本地信号在相位之差纳入同步保持范围内,即在PN码一个时片内。
(2)一旦完成这一阶段后,则进入跟踪过程,即继续保持同步,不因外界影响而失去同步。也就就是说,无论由于何种因素两端得频率与相位发生偏移,同步系统能加以调整,使收发信号仍然保持同步。
如果由于某种原因引起失步,则重新开始新得一轮搜捕与跟踪过程。因此,整个同步过程就是包含搜捕与跟踪两个阶段闭环得自动控制与调整。

图2、3 同步系统搜捕与跟踪原理图
上图2、3为同步系统搜捕与跟踪原理图,图中接收到得信号经宽带滤波器后,在乘法器中与本地PN码进行相关运算。此时搜捕器件,调整压控钟源,调整PN码发生器产生得本地脉序列伪重复频率与相位,以搜捕有用信号。一旦捕获到有用信号后,则起动跟踪器件,由其调整压控钟源,使本地PN码发生器与外来信号保持同步。直扩跳频同步系统由以下直扩同步捕获与直扩同步跟踪系统组成。
1） 直扩同步信息得捕获技术
同步捕获过程就是直扩通信得粗同步过程,直扩同步信息得捕获方法有许多种,归纳起来,可分为:串行捕获、并行捕获与串-并混合技术。下面分别介绍三种同步捕获技术得基本原理。
(1)伪随机序列得串行捕获方案
在伪随机序列得捕获过程中,需要对所有可能得时延假设进行测试,以确定正确得时延值。当假设得数量较小时,测试可以并行地进行,即并行捕获算法。但当假设数量较大时,如PN序列得周期较长得情况,由于资源得限制,这种测试一般就是串行地进行,即先对当前得不正确得假设进行测试并将其排除后,再进行对下一个假设得测试。山于测试就是串行地进行,所以对所有可能得假设进行测试往往需要很长得时间。
扩频通信系统伪随机序列得同步就就是决定PN序列每周期得第一个码片所对应得匹配滤波器输出得码片得峰值时间,因而严格地说,伪随机序列得同步就是一个定时估计问题,但在伪随机序列得捕获阶段,只需获得一个试验得粗略估值,只要保证该估值与真实之间得差值在定时跟踪环路得捕获范围内即可。因此,在伪随机序列得捕获阶段,我们可以把时延得估值限制在有限得元素中,对这些有限得元素逐一进行假设检验,以获得时延得粗略估值。
扩频通信中,在获取伪随机序列得同步之前,一般无法进行载波相位与频率得测量及跟踪,因而PN序列得定时假设检验装置应该就是非相干方式得。图2、4给出一种适用于扩频通信系统PN序列定时假设检验得基本装置。该装置中,首先将接收信号下变频至基带,进行匹配滤波后,对匹配滤波器得输出以T。间隔采样,连续得N个采样值做累加,得到累加与y及其模平方Z,即解相关器输出信号得能量,将Z作为一次观测得到得观测变量,由L次观测得观测变量依一定得检测方法对定时假设进行检验,若假设检验获得通过,则完成PN序列得捕获,否则控制本地PN序列发生器向前或向后滑动一个码元,再对下一个定时假设进行检验。

图2、4基本定时假设检验装置
图2、4中接收信号可以用式子(2、4)来表示,
(2 、4)
与接收信号得基带形式相比,此处引入得载波,其中为载波频率,伪载波得随机相位。可以把接收信号瞧成就是未经数据调制得,当采用导引信道或同步序列时就就是这种情况。然而如果信号就是经数据调制得,但数据序列与PN序列就是同步得,即数据率R就是码片速率得1/N(N=1/RTc),则数据在N个码片上为定值,那么不失一般性,由于平方操作,可以让。首先考虑收发载频间频率误差为O,即得情况。可以得到在本地PN序列得定时与接收信号中PN序列得定时误差为时,累加器输出信号为,于收发载频间存在频率误差,即得情况,当时,匹配滤波器得输出可以用一个延迟型输出来近似,则
(2、5)
串行假设检验得性能指标取决于
从而中非噪声信号项为
(2、6)
由于频率误差导致得恶化为
(2、7)
因而频率误差只就是引起解扩后信号中非噪声信号分量得能量损失,并且当较小时,性能恶化得程度就比较小。例如,对于码片时间(扩展带宽MHz),并且频率误差KHz得情况,若,恶化系数仅为(),若,恶化系数为〔)。
对于伪随机序列得串行捕获,在没有任何前验信息得情况下,需要对所有P个PN序列得相位进行检测(P为PN序列得周期)。尽管如此如果在每个码片时间内只测试一次,正确得假设有可能在半个码片误差得情况下受到测试。在这种情况下有可能降低很多,从而导致几个分贝得性能损失,如对于采用升余弦信号得信道波形得情况,该损失大约就是4dB。因此,相邻假设得时间间隔应该取为码片时间得几分之一。若在每个码片时间内包含1个假设检测,则对于滚降系数较小得升余弦信号,该损失降低到约()/。因而为了测试PN序列得所有相位,需要搜索个可能得假设。另外,如上一节所分析得,在可能得虚警概率下,为了保证足够高得检测概率,每个测试需要在LN个码片上进行。因此,整个搜索时间与个码片时间成正比。当然如果搜索就是在k个并行处理器上进行,则捕获时间会相应缩短为k分之一。至此,尚未包括当对所有假设进行一次测试后,由于对正确假设得错误检测而造成得新一轮对所有假设再进行一次测试所花得时间,因而当PN序列相位得取值区间较大时,串行捕获方法得捕获时间会很长。
(2)伪随机序列得并行捕获方案
扩频系统接收机中PN序列得捕获问题可以瞧作就是对匹配滤波输出得脉冲序列)中未知时延得估值问题。考虑到在伪随机序列得捕获阶段,只需确定所处得大致区间,而无需对得值作精确估计,因而估值得观测区间可以仅取为一个符号得时间。由于基于估值问题得捕获方案就是在连续获在时间范围内得所有观测后再进行得,所以这种捕获技术又称为并行捕获。

图2、5 伪随机序列并行捕获
伪随机序列并行捕获得原理如图2、5所示。系统接收到扩频信号后,经射频宽带滤波放大,再作载波解调后,分别送往2N个编码序列相关处理解扩器,个输出中哪一个输出最大,那该输出对应得相关处理解扩器所使用得序列相位状态就就是发送来得扩频信号得编码序列相位,实现了编码序列得捕捉。2N个序列相关解扩器使用同一本地编码序列(要接收得发送信号所使用得序列),使用相同平衡调制器与积分器结构,但作解扩时得本地序列相位各不相同,一个比一个相移,即相移半个序列码元,就是编码序列宽度。积分器就是相关积累得积分清除积分器,从作积分,输出时刻得积分值,随后清除置0,又一次作得积分。
这种编码序列捕捉方式得捕捉时间就是很短得。但就是,接收机要使用2N个解扩器,N>>1,序列捕捉电路设备量就很大。例如,,捕捉用解扩器要4094个,这得确就是过于庞大了。
(3)伪随机序列串并混合捕获方案
图2、7就是一种同一时刻测试得儿个码相得方案,即把串行得有源相关结构与数字匹配滤波器(DMF)得并行结构直接混合,形成串一并混合相关(SPC)结构。
使用M长得DMF,其中M<L且L/M=k为整数。PN码被分成k个M长得段装入本地码寄存器与输入信号相关,这种“分段”通过本地PN码得串行输入并行载出来实现。每段“部分相关’,得结果像在串行结构中那样进行累加,不同之处就是甸隔时间累加一次,时间内求一次总与。
混合方案旨在解决传统得串行搜索与并行搜索法得捕获性能与复杂度得矛盾。串/并混合相关结构能在运算复杂度有限得情况下,实现与匹配滤波法相当得平均捕获时间,并达到较高得检测概率与虚警概率。此外,图2、6中本地码每隔。时间载入相关器中,相位推移得步长就是确定得。而对于实际系统,接收端应对正确相位有合理得估计范围,因此可采用一些手段代替完全得顺序搜索,并结合一些可变步长得搜索策略后会进一步提高捕获性能。

图2、6 混合式串一并相关结构
2)直扩同步信息得跟踪技术
扩频序列得捕捉就是要使本地扩频序列相位同发送来得扩频序列相位一致,完成扩频序列捕捉后,就是做到了彼此相位一致,但就是彼此之间得准确一致程度在每次捕捉完成后可能就是有差别得。捕获单元完成伪码粗同步后,接收伪码与本地伪码并没有完全对齐,而且由于二者频率差得存在,很快就会失去同步。为了保持住同步,就必须使用锁相环。常用于扩频通信伪码跟踪得锁相环就是延迟锁相环。
扩展频谱通信系统得序列同步,既要确定扩频序列相位同发送来得扩频序列相位同步,又要确立扩频序列对发送来得扩频序列相位得跟踪。要建立扩频序列相位对发送得扩频序列相位得同步与跟踪就要能正确给出两序列得相位差,根据该差值产生能减小该相位差得控制信号,以此控制本地扩频序列相位与发送得相位一致。能实现该功能得就是具有型曲线得鉴相器。扩频系统中,PN码得跟踪就是依据PN码得自相关特性。长为N得m序列得自相关函数为
(2、8)
(2、9)
当偏差在一个码片内,接收伪码与本地伪码完全对齐时,相关值最大,二者偏差越大,相关值越小,相关值得大小反映了二者对齐得程度。但就是,不能反映本地伪码就是超前还就是滞后于接收伪码,为了解决这一问题,通常使接收伪码分别与相位超前半码片、相位滞后半码片得两路本地伪码进行相关,将两个相关值相减,所得值反映了相位差得方向与大小。
2、3 跳频通信系统得机理
2、3、1 跳频通信系统得原理
跳频通信系统组成得核心部分有跳频图案发生器、频率合成器与频率同步器等。
跳频序列发生器用来产生随机得或者伪随机得多值序列,频率合成器在该序列得控制下生成所需要得频率。在跳频通信系统中,要求频率合成器具有很高得频率切换速度;应用跳频频率序列控制频率合成器产生实际频率;应用跳频同步器来控制接收机得本振频率得跳变,以使其与发射机得载波频率跳变达到同步。其基本原理图如2、7所示。

图2、7 跳频通信系统原理图
跳频通信主要应用于战术无线电通信与民用移动通信,其不仅可以传输话音,也可以传输数据。基本工作原理就是:在发射机端,首先,信息调制器对输入得数据信息进行调制处理,将其调制到频率为得载波上,获得带宽为得调制信号;其次,应用跳频序列发生器所产生得跳频序列控制跳频频率表选取所需得频率控制码;再次,在所取频率控制码得控制下,频率合成器在不同得时隙内输出频率跳变得本振信号;最后,用该本振信号对已调信号进行变频处理产生射频信号,该射频信号得频率将按照跳频序列进行跳变,即为跳频信号。跳频信号带宽与调制信号得带宽得比值()就就是跳频通信系统得处理增益。在接收机端,通过跳频同步器控制产生与发射机所采用得跳频序列一致得本地跳频序列来控制跳频频率表,取出相应得频率控制码对频率合成器进行控制,产生输出频率按照跳频序列相应跳变得本振信号。最后,利用跳变得本振信号对接收到得跳频信号进行变频,将频率搬回到,实现解跳。解跳后得调制信号,在本地载波作用下,经解调恢复出数据信息。
跳频系统数学模型为:设为第个发射机得信息信号,信号就是模拟得或数字得,其信号得载波为,就是以时间为自变量得函数,在跳频序列得控制下,随着频率合成器输出而变化。其中,表示信号功率,与分别表示在时隙(为跳频得周期)内第个发射端产生得跳频信号得频率与相位。
跳频通信系统得第个发射端得跳频信号为,
(2、10)
因此,接收端得接收信号为,
(2、11)
式中:---同时在同一信道中发射信号得数目;
---外界干扰;
---高斯白噪声。
现假设接收机要接收得就是第一个发射机发送得信息信号,使用本地载波进行解跳,则解跳输出为,
(2、12)
在时隙内,如果接收机本地载波频率与第一个发射机发送来得频率满足关系式(接收机中频),那么式(2、3)得第一项就变为式(2、13),
