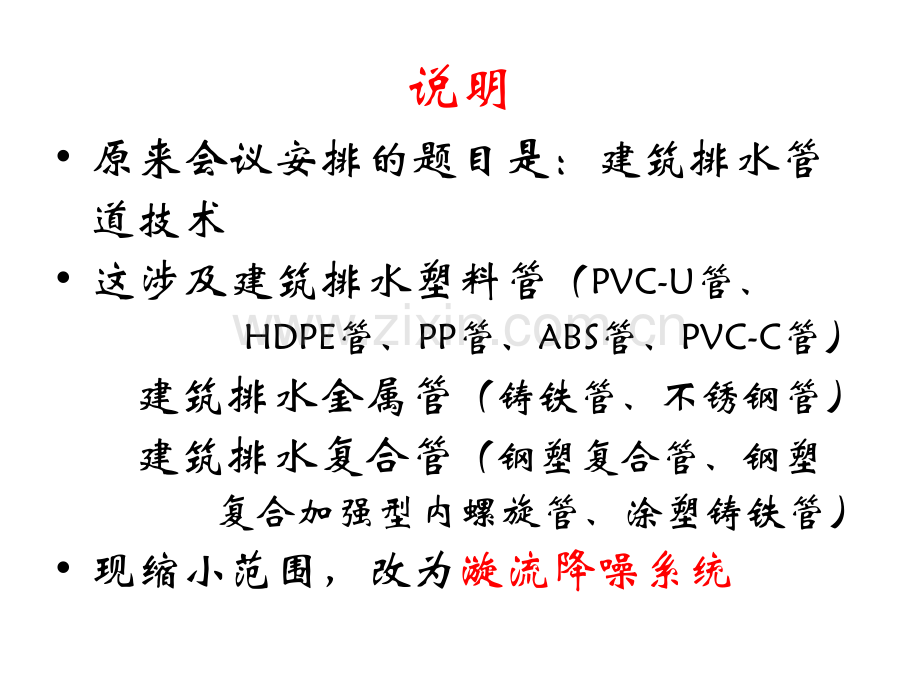

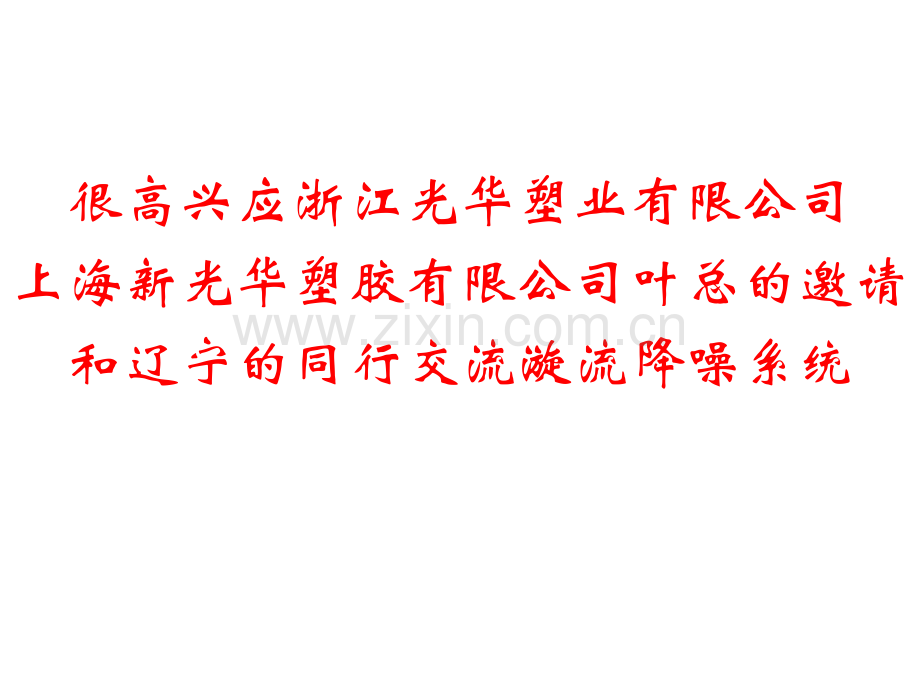

很高兴应浙江光华塑业有限公司上海新光华塑胶有限公司叶总的邀请和辽宁的同行交流漩流降噪系统说明原来会议安排的题目是：建筑排水管 道技术这涉及建筑排水塑料管（PVC-U管、HDPE管、PP管、ABS管、PVC-C管）建筑排水金属管（铸铁管、不锈钢管）建筑排水复合管（钢塑复合管、钢塑 复合加强型内螺旋管、涂塑铸铁管）现缩小范围，改为漩流降噪系统2012年谈漩流降噪系统悉地国际设计顾问有限公司姜文源2012.05.24 沈阳（242页）目 次一、序二、AD系统和CHT系统三、AD系统、CHT系统的启示四、我国的特殊单立管排水系统五、漩流降噪系统组成和分类六、漩流降噪系统特殊管件七、光华排水演示装置八、漩流降噪系统小结目 次（续）九、漩流降噪特殊单立管排水系统 技术规程CECS 287：2011十、部分工程案例十一、建水规关于特殊单立管排 水系统排水流量的条文规定十二、关于“最大设计排水能力”/“最大排水能力”十三、问题和对策十四、结束语一、序上海建筑给排水的侧重点上海有关设计院在议论时，觉得上海 建筑给排水的优势在建筑排水方面，侧重点应该放在建筑排水上建筑排水有哪些热点问题需要我们去 关注呢？建筑排水的热点问题建筑排水新型管材虹吸式屋面雨水排水技术建筑同层排水技术特殊单立管排水技术节水型卫生器具中水、建筑和小区雨水利用排水塑料检查井厨房含油废水回收处理建筑排水的热点问题（续）注水地漏真空排水技术小型、局部污废水处理玻璃钢化粪池等编制的相应工程建设标准前四项是热点中的热点，对此我们分 别编制了相应的工程建设协会标准：虹吸式屋面雨水排水系统技术规程建筑同层排水系统技术规程建筑排水高密度聚乙烯（HDPE）管 道工程技术规程特殊单立管排水系统技术规程等序（续）在编制建筑同层排水系统技术规程 时发现，同层排水方式往往和特殊单 立管排水系统配套：欧洲模式的同层排水方式（墙内敷设方 式）同苏维托系统配套日本模式的同层排水方式（不降板敷设 方式）同旋流器系统配套这就引起我们对特殊单立管排水系统 的关注特殊单立管系统与同层排水特殊单立管排水系统与同层排水方式 有没有必然联系？回答是：没有，两者并没有必然联系之所以出现两者配套设置的情况，是 由于特殊单立管排水系统有突出优点：节省管材、少占面积、安装方便、降 噪效果好等AD系统的引进苏维托系统早在70年代就在我国应用，新一代的苏维托系统只在特殊管件材质、管材材质上有变化，其他变化不大而对于旋流器系统，尤其是加强型旋 流器系统我们所知不多，需要着重了解03年我国从日本引进 AD系统，为此 编制了AD型特殊单立管排水系统技 术规程CECS 232：2007CHT系统的引进接着又通过青岛市给水排水学会接触 了CHT系统为此编制了旋流加强（CHT）型单 立管排水系统技术规程CECS 271：2010AD系统和CHT系统排水立管排水能力 实测值分别达到：7.9L/s（AD系统）；9.0L/s（CHT系统）二、AD系统和CHT系统四个新产品引进的 AD 系统和 CHT系统，给我们带 来了四个新产品：加强型旋流器（相对于普通型旋流器）加强型内螺旋管（相对于普通型内螺旋管）大曲率半径变径弯头（相对于普通弯头）整流接头1、加强型旋流器内有导流叶片（叶片为逆时针方向）扩容能使排水立管水流和横支管水流都形 成旋流区别于只有横支管水流形成旋流的普 通型旋流器（普通型旋流器排水立管的 水流要形成旋流要靠内螺旋管的螺旋肋）AD型细长接头（AD系统）CHT型接头（CHT系统）2、加强型内螺旋管对普通型内螺旋管作了强化处理的管材强化处理，指：螺旋方向（逆时针方向）螺旋肋数量（12根/12根/-）螺距（短螺距 600mm/760mm/-）螺旋肋高度不改（2.3/3.0/-）以上简称四要素控制内螺旋管的引进轨迹内螺旋管（法国原创）韩国中国沈 阳平和 （普通型内螺旋管）日本中国（加强型内螺旋管）加强型内螺旋管图示23 加强型内螺旋管与普通型内螺旋管比较项目项目加强型内螺旋管普通型内螺旋管普通型内螺旋管螺旋肋数量螺旋肋数量12/12/-根根4/6/84/6/8 根根螺旋方向螺旋方向逆时针方向逆时针方向未作规定未作规定螺旋肋高度螺旋肋高度（mmmm）2.3/3.0/-2.3/3.0/3.82.3/3.0/3.8螺距螺距（mmmm）600/760/-150015002500250024普通型内螺旋管 加强型内螺旋管253、大曲率半径变径弯头为缓解排水立管底部水跃和壅水现象，AD系统和CHT系统对立管底部弯头采 取了以下措施：加大弯头曲率半径大曲率半径弯头 放大出口管径 变径弯头改变断面形状变断面弯头（蛋形断面）措施可采用其中一项、二项或全部AD型底部接头（AD系统）AD型底部接头28CHT型底部接头（CHT系统）294、整流接头旋流器形成的排水立管水流旋流，对改善立管水力工况有利 对提高立管排水能力有利但对排水横干管或排出管排水有时不利为此，在有的特殊单立管排水系统的 底部弯头上方需配置整流接头（如：CHT系统）十字形整流接头（CHT系统）CHT底部接头和整流接头组装图三、AD系统、CHT系统的启示启示一加强型旋流器的导流叶片 可以并列设置（AD型接头）也可以上下设置（CHT型接头）导流叶片的数量可以是一片（小型接头）两片（AD型接头）或是三片（CHT型接头）效果看排水立管排水能力的大小启示二内螺旋管的螺旋肋和加强型旋流器的 导流叶片，在北半球应该是逆时针方 向，而不是相反（市场上有顺时针方向 的产品）启示三AD系统和CHT系统，管件是铸铁材质而管材有的是铸铁管（CHT系统）有的是塑料管或复合管（AD系统）由此可见：管件、管材可以是相同材质 也可以是不同材质（塑料材质的管件难加工，但是需要）启示四建筑排水管材，除了塑料管系列、金 属管系列外，还有复合管系列建筑排水复合管的优点：强度高 防火性能好相应的工程建设标准：建筑排水复 合管道工程技术规程CJJ/T 165-2011启示五管件、管材接口采用法兰压盖柔性抗 震接口连接方式这种连接方式的优点：适用于不同材质的管材 适用于不同外径的管材 管材插入管件的插入深度可以调节，不需设置伸缩节 具有抗震功能，具有可曲挠功能启示六管件、管材可以自由组合 可以是平行组合 也可以是交叉组合平行组合加强型旋流器 加强型 内螺旋管 普通型旋流器 普通型内螺旋管交叉组合加强型旋流器 光壁管管件与管材平行组合方式 管材 管件 光壁管 苏维托 普通型螺旋管 普通型旋流器 加强型螺旋管 加强型旋流器 共有 3 种组合形式，示例：加强型螺旋管加强型旋流器AD系统 管件与管材交叉组合方式 管材 管件 光壁管 苏维托 普通型螺旋管 普通型旋流器 加强型螺旋管 加强型旋流器 共有 7 种组合形式，示例：光壁管加强型旋流器CHT系统启示七管件经扩容后有明显效果日本使用的CHT型接头不扩容，在中 国使用被要求扩容CHT系统的CHT型接头有三种接头：不扩容 排水流量最小 局部扩容（N型）排水流量居中 整体扩容（S型）排水流量最大 42强调扩容的原因1 我国家用厨房洗涤盆排水口出口不 设置粉碎器（食物垃圾处理机）2 我国厨房排水含油量较多，易凝结3 使叶片边缘与管内壁距离不小于内径4 按终限理论指导工程设计，防止水塞 现象5 在管件中宜适当留有泡沫存留的空间6 便于连接多根排水横支管 CHT型接头的三种型式局部扩容整体扩容不扩容44CHT系统定流量排水试验（L/s）（日本测试数据）管件管件排水流量排水流量/负荷楼层负荷楼层合计合计CB4CB4型型不扩容不扩容2.5/16F2.5/16F2.5/15F2.5/15F0.5/14F0.5/14F5.55.5CB4NCB4N型型局部扩容局部扩容2.5/16F2.5/16F2.5/15F2.5/15F2.0/14F2.0/14F7.07.0CB4SCB4S型型整体扩容整体扩容2.5/30F2.5/30F2.5/29F2.5/29F2.5/28F2.5/28F1.5/27F1.5/27F9.09.045启示八大曲率半径变径弯头的上面加整流接 头（稳流接头）将立管的旋流整流为非旋流，使立管 的旋流不影响横干管的排水工况使之不在横干管出现污物的沉积日本方面认为流量8.5L/s可采用整流 接头启示九排水立管排水能力不是一个定值，随 排水立管高度的增高，排水能力随之 下降过去曾认为排水立管排水能力在管径 和系统（单立管、双立管）确定后是一 个定值47 排水楼层不同时的排水能力（日本测试数据）系统系统编号编号管材管材立管立管管径管径横干管横干管管径管径排水排水楼层楼层排水能力排水能力（L/sL/s）伸顶伸顶通气通气5 5PVC-UPVC-U管管6565656517F17F1.11.16 610F10F1.41.43 311011011011017F17F1.51.54 410F10F2.02.01 116016016016017F17F3.23.22 210F10F6.56.548 排水楼层不同时的排水能力（续）（日本测试数据）系统系统编号编号管材管材立管立管管径管径横干管横干管管径管径排水排水楼层楼层排水能力排水能力（L/sL/s）伸顶伸顶通气通气7 7铸铁管铸铁管7575757517F17F1.11.18 810F10F1.71.79 910010010010017F17F2.82.8101010F10F3.13.1专用专用通气通气11 11PVC-UPVC-U管管11011011011017F17F2.72.7121210F10F3.53.51313铸铁管铸铁管10010010010017F17F5.25.2141410F10F5.95.949排水立管不同高度的不同流量（L/s）CHTCHT接头接头型号型号立管立管管材管材立管立管管径管径建筑物层数（层）建筑物层数（层）9915152020252530303535CA4NCA4NCB4NCB4N铸铁铸铁1001007.57.57.37.37.17.16.86.86.66.66.46.4塑料塑料1101106.56.56.36.36.16.15.95.95.85.85.65.6CA4SCA4SCB4SCB4S铸铁铸铁1001009.59.59.29.28.98.98.78.78.48.48.28.2塑料塑料1101107.57.57.37.37.17.16.86.86.66.66.46.4比值（比值（X X层层/9 9层）层）1.00.970.950.910.880.8550启示十排水铸铁管立管排水能力大于排水塑 料管立管排水能力，不能违避在此以前国内曾有过两种相反的观点：塑料管内壁光滑，排水能力大 按终限理论，铸铁管排水能力大多年争论，未有结论，测试后通过实 测数据说话51认知十一细节决定成败：有器具通气管而无通气立管时，通气 管的连接（特殊单立管系统无通气立管）立管有偏置时的技术处理（大偏置）排水横支管的长度限制最小设计充满度的规定合流系统大便器接入点位置等偏置管图示90偏置管45偏置管辅助通气管辅助通气管中间楼层的偏置管设置偏置管图示（续）45偏置管45偏置管辅助通气管9090长弯头长弯头 最底层的偏置管设置54通气管的连接排水系统设有器具通气管而无通气立 管时，通气管道可接至加强型旋流器 的预留接口处加强型旋流器有三通、四通、五通（日本还有六通），管件的预留接口用途：连接排水横支管 连接通气管（器具通气管、辅助通气管）设置检查口 启示十二日本有“日本单管排水系统协会”（SSDS）即：单立管排水系统协会会长：坂上恭助先生日本约有 7 种特殊单立管排水系统特殊单立管排水系统在日本是集合住 宅的主导产品 56启示十三日本有一个统一的测试标准（日本单 立管排水系统协会标准）测试标准名称：公寓住宅的排水立 管系统的排水能力试 验方法 HASS 218-2008（HASS 218-1999）系统（产品）通过排水测试塔测试排 水系统排水能力（日本有多个测试塔）58启示十四特殊单立管排水系统的排水立管管径 目前均为DN100（dn110）由于排水流量测试排水横支管排水流 量不大于2.5L/s，因此特殊单立管排水系统主要用于有小卫 生间的住宅类建筑启示十五引入了水封比概念水封比，又称管径比或断面积比最早见之于AD系统的产品样本，来源 于日本规范存水弯出水管管径（或断面积）/存水 弯进水管管径（或断面积）要求比值1特殊单立管（AD）排水系统技术资料加强存水弯性能的有效方法是增大封水深度 或面的断面积比（流出面断面积/流入面断 面积），该比值最好大于1。在封水深度方 面，日本建设省告示第1597号（修改后告 示1674号）文中规定最小不得低于 50mm，最大不得超过100mm。面断 面积比对封水深度有较大影响，目前还没有 这方面的规定，对于面断面积比小于1的存 水弯有必要考虑增大封水深度。对水封的认知我们对水封的第一个认知是：水封深度 50mm对水封的第二个认知是：水封深度+水封容量=水封强度（从地漏开始）对水封的认知（续）对水封的第三个认知是：管径比/断面积比/水封比+水封深度+水封容量=水封强度（也从地漏开始，原因：地漏水封容易破坏，水封装置容易加工，同层排水方式的地漏 设置有难点）浅水封理论当水封比1时沈阳规划院贺传政先生对此作了展开，进行了验算、公式推导并作了试验验证证明：当水封深度为50mm，而水封比 1时，水封抗正负压的能力成倍提高当正负压仍为40mm水柱时，水封深度 可以减少（这就被称为浅水封理论）新概念地漏由此可以理解为什么钟碗罩式地漏的 水封容易被破坏（该地漏外圈进水、内 圈出水，水封比1）浅水封理论对洗脸盆、淋浴盆、大便 器等存水弯意义不大，但对于同层排 水系统的地面敷设方式的地漏有作用将地漏中间隔板不按1/2：1/2分配，而 按1/2：1/2 分配即成为新概念地漏新概念地漏 水封比1.28：1启示十六特殊单立管排水系统主要用于高层建 筑，也可用于多层建筑以AD系统为例：AD接头用于高层建筑 小型接头用于多层建筑苏维托系统也是如此启示十七特殊单立管排水系统可用于中、低标 准建筑，也可用于高标准建筑如：AD系统在上海用于：汤臣一品（上海售价最高的住宅）环球金融中心（上海建筑高度 最高的建筑）建水规条文示例4.6.2 下列情况下应设置通气立管或特殊配件单立管排水系统：1 生活排水立管所承担的卫生器具排水设计流量,当超过本规范表4.4.11中仅设伸顶通气管的排水立管最大设计排水能力时；2 建筑标准要求较高的多层住宅和公共建筑、10层及10层以上高层建筑的生活污水立管应设置通气立管。（条文规定有问题）有欠缺的条文示例GB 50015-2003第3.6.15条：“管道倒 流防止器的局部水头损失，宜取0.025 0.04MPa。”GB 50015-2003 塑料管排水能力大于铸 铁管排水能力的规定有欠缺的条文示例（续）GB 50084-2001（2005年版）第8.0.1条：“配水管道的工作压力不应大于1.20MPa，并不应设置其他用水设施。”GB 50045-95（2005年版）第7.6.6.1条：“燃油燃气的锅炉房、柴油发电机房宜设自 动喷水灭火系统；”四、我国的特殊单立管排水系统引进技术的影响国外先进技术的引进，对我国产生影 响，我们生产的特殊单立管排水系统：苏维托系统，有HDPE材质的 也有铸铁材质的旋流器系统，有PVC-U 材质的 也有铸铁材质的还有内螺旋管系统其中突出是光华公司的漩流降噪系统标准的制订2009年特殊单立管排水系统技术规 程CECS 79：2011 在长沙召开送审稿 审查会，会上确定要编制相应的协会 标准，会后首先立项的是：漩流降噪 特殊单立管排水系统技术 规程 CECS 287：2011与此同时，我们又编制了国家标准设 计图集建筑特殊单立管排水系统安 装10SS410五、漩流降噪系统组成和分类漩流降噪系统排水立管组成漩流降噪接头（排水立管上部特殊管件）PVC-U管或加强型内螺旋管（立管管材）漩流降噪底部弯头（立管下部特殊管件）导流接头（与底部弯头配套管件）（以上为排水立管主要组件）排水横管组成同一般建筑排水系统漩流降噪系统分类漩流降噪-型=漩流降噪接头+普通光壁管+导流接头 +大曲率半径底部异径弯头漩流降噪-型=漩流降噪接头+加强型内螺旋管（PVC-U）+大曲率半径底部异径弯头六、漩流降噪系统特殊管件漩流降噪系统特殊管件六/一、漩流降噪接头六/二、扩容式大曲率半径异径弯头六/三、人字形导流接头六/四、漩流降噪同层特殊管件六/五、同层专用配件六/一、漩流降噪接头漩流降噪接头图示漩流降噪接头内部导流叶片漩流降噪接头是漩流降噪系统的上部特殊管件用于排水横支管和排水立管的连接能使排水立管水流和排水横支管水流 都形成旋流属性：加强型旋流器漩流降噪接头的构造特点漩流降噪接头分上、中、下三段：上部设有导流套（相当于环流器的内管）中部整体扩容、在扩容段设置横支管切 线进水导流槽，并在横支管入口处配置 档板，在档板上侧留有缝隙下部漏斗状导流套内设有 6个导流叶片，以形成旋流，且360全覆盖构造特点（续）扩容（为了消除水塞用）排水横支管以切向进水方式接入管件（横管水流与立管水流互不干扰，这点和国 外特殊管件不同）在横支管入口处配置档板，档板上方留 有缝隙（这是苏维托特点，使横管水流导 向管件内壁，进一步对立管水流不形成干扰，这点也和国外特殊管件不同）构造特点（续）漩流降噪接头是下列技术的组合：内管分流技术（环流器、环旋器）排水横支管切线连接技术（普通型旋流器）导流叶片旋流技术（加强型旋流器）挡板分流技术（苏维托）经组合后，优点叠加，成绩显著（排水 能力大于铸铁管系统）内管分流（环流器、环旋器）87 苏维托原理：1 挡板分流设置挡板将立 管水流和横管 水流分开 使两者互不干 扰，消除水舌 现象（区别于旋流分流、内管分流管）构造特点（续）将加强型旋流器和苏维托等的特点组 合成一体的新颖加强型旋流器是首先问世的塑料材质加强型旋流器 是管件、管材均为塑料材质的加强型 旋流器单立管排水系统的特殊管件是漩流降噪系统的第一个亮点漩流降噪接头的性能特点能使立管水流和横支管水流快速形成 附壁漩流保持立管内空气通道畅通消除横支管水流出流时的水舌现象改变立管水流速度降低立管水流噪声 大幅度增加立管排水能力产品的积极意义真正做到了管材与管件（加强型旋流器）的材质完全一致使大幅度降低特殊单立管排水系统的价 格成为可能，有利于特殊单立管排水系 统的普及明显提高了排水系统的排水能力，改善 了排水系统水力工况特点总结整个排水立管只出现负压，不出现正压 值的排水系统（有利于排水立管排水能力 的再提高）这个系统的出现，标志着我国加强型旋 流器技术，已从引进、仿造，进入了自 主研发阶段，性能已超过国外同类型产 品中外加强型旋流器对比项目项目漩流降噪接头等漩流降噪接头等ADAD接头接头CHTCHT接头等接头等材质材质塑料塑料、铸铁、铸铁铸铁、复合铸铁、复合设计理念设计理念旋流、旋流、档板分流档板分流旋流旋流横支管接入方式横支管接入方式切向切向（正向）（正向）正向正向导流叶片数量（片）导流叶片数量（片）3 36 61 133立管排水能力立管排水能力（L/sL/s）101012127 799六/二、扩容式大曲率半径异径弯头扩容式大曲率半径异径弯头图示扩容后能进一 步缓解水跃和 壅水现象扩容式大曲率半径异径弯头的构造特点大曲率半径（R/dn=4）变径（出口端放大 2 级，放几级合适，应 用最小设计充满度来控制）扩容（用以缓解水塞现象）背部壁厚增强（增强抗冲击能力）下侧设有支座（便于安装固定）这是漩流降噪系统的第二个亮点六/三、人字形导流接头整流接头的种类十字形整流接头（CHT系统特殊管件）四柱形整流接头（GY系统特殊管件）四柱形整流接头整流接头的双重作用光华公司发现整流接头的作用不仅是为 了调整旋流，实际上整流接头的作用应 是双重的（既有整流作用，又有导流作用）：1、消除立管旋流对横干管排水的影响 2、使立管底部弯头处气流通道保持畅通基于这两个目的，光华公司首创了人字 形导流接头，并取得了良好效果人字形导流接头图示人字形导流接头在大曲率半径变（异）径弯头内侧的 上方设置人字形导流叶片叶片将旋流水膜划开，使立管底部分 成空气流通区和水流流通区两部分，保证了立管与横干管的气流通道畅通人字形导流接头不影响通球试验这是漩流降噪系统的第三个亮点人字形导流接头导流的效果在人字形导流接头导流叶片的下方无水流，气流通道畅通附：加强型内螺旋管加强型内螺旋管技术参数与同类型管 材相同，光华公司在开发过程中发现：短螺距要优于长螺距短螺距加工有相当难度，难度超过长 螺距螺距也不是越短越好（螺距应500mm）光华公司生产的加强型内螺旋管六/四、漩流降噪同层特殊管件中国模式的同层排水系统中国模式的同层排水系统，降板为其 主要特点（包括整体降板和局部降板）降板层容易积水，产生积水有两个原因：地面防水没做好 垫层材料与管道的线膨胀系数不 同，从而导致管道接口渗漏积水需要排除漩流降噪同层特殊管件光华公司为降板同层排水方式配套使 用而研发了：漩流降噪同层特殊管件 同层专用配件漩流降噪同层特殊管件一种用于同层排水方式的降板式排水系 统的特殊管件管件穿越防水楼板外形是规则的圆柱体（160mm）上面设有防水环，便于阻火 圈的安装和管件穿越楼板的防水施工带有积水排出接口以便积水排除器的排 出管连接漩流降噪同层特殊管件图示六/五、同层专用配件同层专用配件1、积水排除器2、同层多通道地漏3、回填模板积水排除器积水排除器：用于同层降 板区域积水 的排除同层多通道地漏同层多通道地漏：内有集合水封 水封比大于1.5用于大便器以外 卫生器具的排出 管连接（如：洗 脸盆、淋浴房等）无需再单独设置 水封回填模板同层预留孔 回填模板：用于特殊管件 穿越楼板时预 留孔回填的施 工密封同层降板式安装示意图七、光华排水演示装置排水测试塔特殊单立管排水系统在我国形成热点 以后，在测试、演示方面出现了一些 令人振奋的现象：排水测试塔从无到有：湖大塔（湖南长沙，34m）吉博力塔（上海嘉定，30m）泫氏塔（山西高平，58.6m）万科塔（广东东莞，100m）平安塔（江苏扬州，118m）排水演示塔不少特殊单立管排水系统生产企业都 有作用：演示用 自行测试特殊管件、特殊管材性能但都是固定的，光华公司有固定的，也有可移动的，这就是光华排水演示 装置光华排水演示装置一般的排水演示装置，都是固定的，光华的演示装置可以移动光华排水演示装置一共有 6 组每组装置可演示不同的内容演示装置直接反映水流流态、管系压 力和排水流量值，演示直观，效果好七/1 演示装置一漩流降噪型系统/普通单立管系统 PKPK漩流降噪-型系统=漩流三通+普通光 壁管+导流接头+大曲率半径异径弯头PKPK：漩流降噪型效果好于普通单立管光华排水演示装置一漩流三通顺水三通七/2 演示装置二漩流降噪型系统/普通内螺旋管系统 PKPK漩流降噪-型系统=漩流三通+加强型 内螺旋管（PVC-U）+大曲率半径异径弯头PK：漩流降噪型效果好于普通内螺旋管漩流三通普通旋流器普通型内螺旋管加强型内螺旋管光华排水演 示装置二七/3 演示装置三三路横支管（漩流五通）同时排水对 立管漩流的影响结果证明是没有影响的，漩流正常光华排水演示装置三漩流五通七/4 演示装置四下部特殊管件（人字形导流接头大曲 率底部异径弯头）流态结果证明效果良好，水流、气流互不 干扰光华排水演示装置四人字形导流接头七/5 演示装置五立管11.25偏置/立管45偏置PKPKPK：结果证明立管11.25偏置效果好 于立管45偏置光华排水演示装置五立管11.25偏置立管45偏置光华公司立管偏置对比测试数据偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管小偏置立管小偏置偏置层偏置层2F2F偏置距离偏置距离 250mm250mm，采用采用4545弯头弯头 型系统型系统 5.2 L/s5.2 L/s型系统型系统 9.1 L/s9.1 L/s偏置距离偏置距离 250mm250mm，采用采用11.2511.25偏置弯头偏置弯头 型系统型系统 5.9 L/s5.9 L/s型系统型系统 9.8 L/s9.8 L/s立管偏置对比测试数据（二）偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管小偏置立管小偏置偏置层偏置层2F2F偏置距离偏置距离 500mm500mm，采用采用4545弯头弯头型系统型系统 4.5 L/s4.5 L/s型系统型系统 8.5 L/s8.5 L/s偏置距离偏置距离 500mm500mm，采用采用11.2511.25偏置弯头偏置弯头型系统型系统 5.2 L/s 5.2 L/s 型系统型系统 9.0 L/s 9.0 L/s 立管偏置对比测试数据（三）偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管小偏置立管小偏置偏置层偏置层2F2F偏置距离偏置距离 1000mm1000mm，采用采用4545弯头弯头 型系统型系统 3.8 L/s3.8 L/s型系统型系统 7.5 L/s7.5 L/s偏置距离偏置距离 1000mm1000mm，采用采用11.2511.25偏置弯头偏置弯头 型系统型系统 5.0 L/s5.0 L/s型系统型系统 8.5 L/s8.5 L/s七/6 演示装置六立管大偏置时，辅助通气管的作用结果证明辅助通气管有作用光华排水演示装置六立管偏置对比测试数据（四）偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管大偏置立管大偏置偏置层偏置层2F2F偏置距离偏置距离 250mm250mm，无辅助通气管无辅助通气管型系统型系统 4.0 L/s 4.0 L/s 型系统型系统 8.0 L/s 8.0 L/s 偏置距离偏置距离 250mm250mm，有辅助通气管有辅助通气管型系统型系统 6.0 L/s6.0 L/s型系统型系统 10.0 L/s10.0 L/s立管偏置对比测试数据（五）偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管大偏置立管大偏置偏置层偏置层2F2F偏置距离偏置距离 1000mm1000mm，无辅助通气管无辅助通气管型系统型系统 3.0 L/s3.0 L/s型系统型系统 6.0 L/s6.0 L/s偏置距离偏置距离 1000mm1000mm，有辅助通气管有辅助通气管型系统型系统 6.0 L/s6.0 L/s型系统型系统 10.0 L/s10.0 L/s立管偏置对比测试数据（六）偏置情况偏置情况 测试条件测试条件 系统型号系统型号 通水能力通水能力 立管大偏置立管大偏置偏置层偏置层2F2F偏置距离偏置距离 5000mm5000mm，无辅助通气管无辅助通气管型系统型系统 2.0 L/s 2.0 L/s 型系统型系统 5.0 L/s 5.0 L/s 偏置距离偏置距离 5000mm5000mm，有辅助通气管有辅助通气管型系统型系统 6.0 L/s6.0 L/s型系统型系统 10.0 L/s10.0 L/s八、漩流降噪系统小结漩流降噪系统综合效果排水立管最大通水能力：（湖南大学测试）漩流降噪-型：6L/s 漩流降噪-型：10L/s噪声低（45dB！这点目前国内独此一家）漩流降噪系统排水立管的最大通水能力 大于双立管排水系统的最大通水能力！（这和过去的认识有差异）如何理解特殊单立管排水系统流量大的问题特殊单立管排水系统的旋流使水流紧贴 管壁，管中心气流通道畅通双立管排水系统的通气管管口会被水膜 封闭，使气流流通受到严重影响九、漩流降噪特殊单立管排水系统技术规程CECS 287：2011主编单位主编单位：中建（北京）国际设计顾问有限公司 浙江光华塑业有限公司参编单位参编单位：福建省建筑设计研究院 上海现代华盖建筑设计有限公司 上海中房建筑设计有限公司 上海世纪都城建筑设计研究院有限公司 中国联合工程公司 浙江省建筑设计研究院 安徽省建筑设计研究院 中国航空工业第三设计研究院 青岛理工大学建筑设计研究院 上海新光华塑胶有限公司（共12个单位）漩流降噪系统适用条件1、排水立管设计秒流量大于普通单立 管排水系统的最大设计排水能力2、排水横支管最大公称外径小于或等 于DN100（dn110）3、卫生间或管道井面积较小4、要求降低排水立管水流噪声和改善 排水系统水力工况的建筑漩流降噪系统适用场所1、10层及10层以上的高层住宅、公寓、宾馆、养老院、病房楼等居住类 建筑2、建筑标准要求较高的多层住宅、公 寓、宾馆、养老院、病房楼等居住 类建筑；145 异层安装 同层安装系统组成1 通气帽2 排水立管3 漩流三通、四 通、五通4 排水横支管5 内塞检查口6 导流接头（型系统专用）7 大曲率底部异 径弯头8 排水横干管底层排水横支管连接排水流量测试时，当排水立管排水能 力达到最大时（10L/s），立管正压值 和负压值都在一定范围内，因此底层 排水横支管可接入排水立管排水管材可多种选择排水立管管材：硬聚氯乙烯（PVCU）排水管中空壁消音硬聚氯乙烯（PVCU）排 水管高密度聚乙烯（HDPE）排水管硬聚氯乙烯（PVCU）加强型内螺旋 排水管排水横管管材：PVC-U管、HDPE管排水立管管件上部特殊管件（每个楼层都设）：漩流三通 漩流四通（左90、右90、180）漩流五通 漩流直通（漩流有效高度 6m）下部特殊管件：导流接头+大曲率底部异径弯头漩流降噪系统立管排水能力系统型号系统型号立管管材立管管材立管最大排立管最大排水能力水能力（L/sL/s）适用楼层适用楼层型型PVC-UPVC-U管管HDPEHDPE管管6.06.01818层层型型加强型内螺旋管加强型内螺旋管10.010.01818层层注：排水层数在15层以上时，宜乘0.9系数排水噪声2008年9月，经国家建筑材料监督检 验测试中心检测，在排水流量为5L/s 时的立管水流噪声值为44.6dB（A）比普通硬聚氯乙烯（PVC-U）排水管 系统水流噪声低 11dB（A）设计要点排水横支管敷设方式可采用同层排水 方式，也可采用异层排水方式适用于小卫生间居住类建筑生活污水 排放，而不适宜用于设置多厕位卫生 间的公共建筑和工业建筑公共建筑排水横支管排水量不大于 2.5L/s 也可以使用设计要点（续）塑料管材，其连续排水温度不应大于 40,瞬时排水温度不应大于 80设计要点（续）建筑卫生器具的排水流量、排水当量、排水管管径，生活排水设计秒流量计 算，排水横管及立管的水力计算，排 水横管的最小管径、管道坡度、最大 设计充满度等应符合现行国家标准建筑给水排水设计规范GB 50015-2003（2009年版）的规定。连接方式和阻火设施连接方式：胶粘连接（按规定设置伸缩节）柔性连接阻火技术：按规定设置阻火圈或阻火胶带等防 止火势、烟气贯穿的措施多根排水立管接入横干管连接示意图 1排水立管（汇合前）2排水横干管 3排水立管（汇合后）4通气立管 5立管检查口 6清扫口 7汇合前立管底部横管排水立管偏置（250mm）异层安装 同层安装排水立管偏置（250mm）异层安装 同层安装十、部分工程案例部分工程案例安徽省六安市星汇 苑小区建筑高度：99.6m建筑层数：33层建筑面积：10万m2排水方式：同层排 水 工程案例二福建省福安市水岸 明珠大厦建筑高度：116m建筑层数：33层建筑面积：3.3万m2排水方式：异层排水 工程案例三福建省福州阳光理 想城丹宁顿小镇（B5#楼）建筑高度：99.9m建筑层数：33层建筑面积：5.8万m2排水方式：异层排 水 工程案例四河北省保定市阳光 水岸小区建筑高度：99.6m建筑层数：33层建筑面积：37万m2排水方式：异层排水 工程案例五河北省保定市望都 第一城建筑高度：60m建筑层数：18层建筑面积：35万m2排水方式：异层排 水部分施工现场没有工程案例不能上规范部分施工现场工程案例漩流降噪特殊单立管排水系统既适用 于异层排水也适用于同层排水，产品 技术成熟，现已有 200多个项目（2011年数据）使用该系统漩流降噪特殊单立管排水系统已广泛 得到设计部门的认可，有1000多个项 目（2011年数据）正在设计上图阶段十一、建水规关于特殊单立管排水系统排水流量的条文规定表4.4.11 生活排水立管最大设计排水能力排水立管系统类型排水立管系统类型 最大设计通水能力最大设计通水能力(L/s)(L/s)排水立管管径（排水立管管径（mmmm）50507575100 100（110110）125125150150（1 16060）伸顶通气伸顶通气 立管与横立管与横支管连接支管连接配件配件9090顺水三通顺水三通 0.80.81.31.33.23.24.04.05.75.74545斜三通斜三通 1.01.01.71.74.04.05.25.27.47.4专用通气专用通气 专用通气专用通气管管75mm 75mm 结合通气管每层连接结合通气管每层连接 5.55.5结合通气管隔层连接结合通气管隔层连接 3.03.04.44.4专用通气专用通气管管100mm 100mm 结合通气管每层连接结合通气管每层连接 8.88.8结合通气管隔层连接结合通气管隔层连接 4.84.8169排水立管系统类型排水立管系统类型 最大设计通水能力最大设计通水能力(L/s)(L/s)排水立管管径（排水立管管径（mmmm）50507575100 100(110)(110)125125150150主、副通气立管主、副通气立管+环形通气管环形通气管 11.511.5自循环自循环通气通气 专用通气形式专用通气形式 4.44.4环形通气形式环形通气形式 5.95.9特殊特殊单立管单立管 混合器混合器4.54.5内螺旋管内螺旋管+旋流器旋流器 普通型普通型1.71.73.53.58.08.0加强型加强型6.36.3注：排水层数在15层以上时，宜乘0.9系数。170排水立管系统类型排水立管系统类型 最大设计通水能力最大设计通水能力(L/s)(L/s)排水立管管径（排水立管管径（mmmm）50507575100 100(110)(110)125125150150特殊特殊单立管单立管 混合器混合器4.54.5内螺旋管内螺旋管+旋流器旋流器 普通型普通型1.71.73.53.58.08.0加强型加强型6.36.3注：排水层数在15层以上时，宜乘0.9系数。特殊单立管系统最大设计通水能力171表4.4.11 存在的问题表4.4.11 存在的问题有两个方面：一个方面是关于特殊单立管排水系统 排水能力的问题一个方面是关于普通单立管排水系统 和双立管排水系统排水能力的问题表4.4.11 特殊单立管系统存在的问题特殊单立管排水系统排水立管排水流 量值普遍偏小（小于国外数据）特殊单立管排水系统（内螺旋管+旋流 器，普通型）最大设计通水能力小于 普通单立管排水系统（3.5 L/s4.0 L/s）不合理只有管材与管件平行组合系统的流量 没有管材与管件交叉组合系统的流量排水立管系统类型排水立管系统类型 最大设计通水能力（最大设计通水能力（L/sL/s）排水立管管径排水立管管径100 100（110110）（mmmm）规范值规范值实测值实测值特殊特殊单立单立管管 混合器（苏维托）混合器（苏维托）4.54.58.7/7.88.7/7.8内螺旋管内螺旋管+旋流器旋流器 普通型普通型3.53.56.06.0加强型加强型6.36.37.97.9、9.59.5、10.010.0特殊单立管系统通水能力对比174表4.4.11 存在的问题（续）内螺旋管+旋流器，加强型的6.3L/s是 基于AD系统的测试数据 7.9L/s0.8而 得出的数据，这缺少代表性 DN150 的流量值依据不足对特殊单立管排水系统，有关方面未 进行该类系统的流量实测工作条文说明对内螺旋管、旋流器的表述 存在缺陷（如螺旋肋数量等）十二、关于“最大设计排水能力”/“最大排水能力”十二/一、“最大设计排水能力”两种排水能力建水规03版只规定最大排水能力，09版只提最大设计排水能力，这就出 现两种排水能力：最大设计排水能力/最大排水能力协会标准只提最大排水能力，不同于 现行国家标准建水规，因此有必 要说明最大设计排水能力/最大排水能 力问
