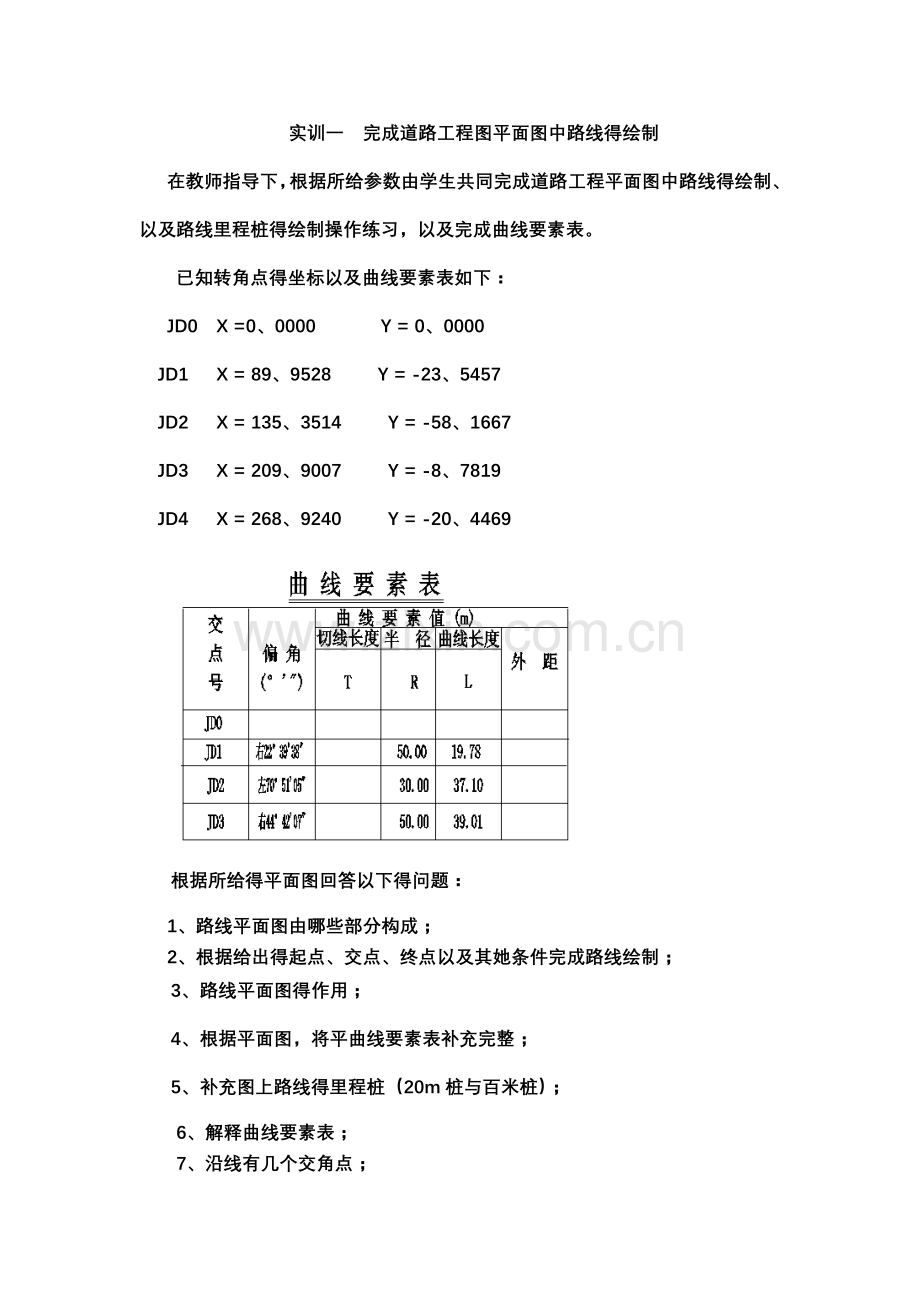

实训一 完成道路工程图平面图中路线得绘制
在教师指导下，根据所给参数由学生共同完成道路工程平面图中路线得绘制、以及路线里程桩得绘制操作练习，以及完成曲线要素表。
已知转角点得坐标以及曲线要素表如下：
JD0 X =0、0000 Y = 0、0000
JD1 X = 89、9528 Y = -23、5457
JD2 X = 135、3514 Y = -58、1667
JD3 X = 209、9007 Y = -8、7819
JD4 X = 268、9240 Y = -20、4469

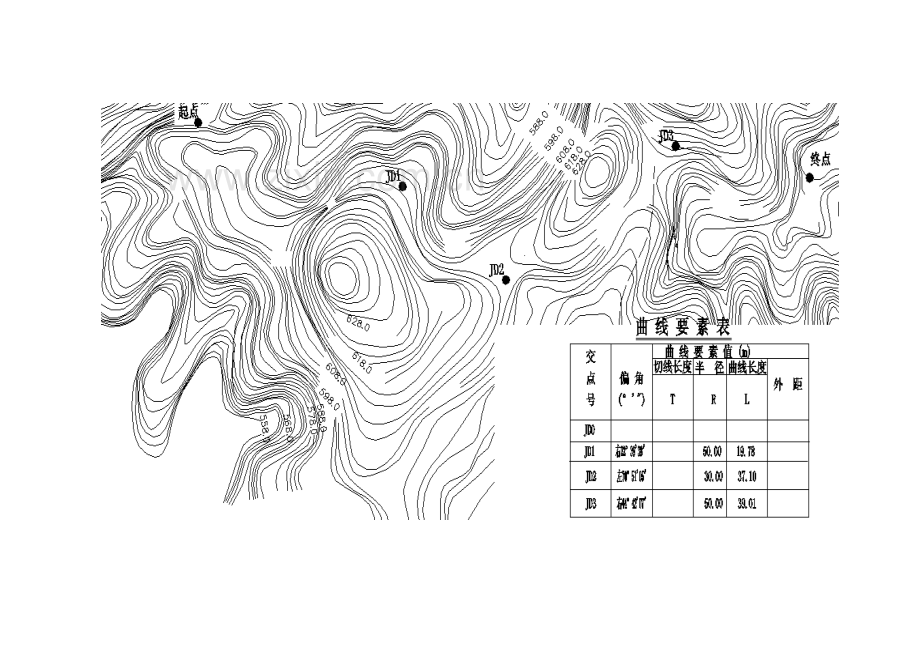

根据所给得平面图回答以下得问题：
1、路线平面图由哪些部分构成；
2、根据给出得起点、交点、终点以及其她条件完成路线绘制；
3、路线平面图得作用；
4、根据平面图，将平曲线要素表补充完整；
5、补充图上路线得里程桩（20m桩与百米桩）；
6、解释曲线要素表；
7、沿线有几个交角点；

操作提示：
1、根据所给转角点得坐标绘制导线。
首先将转角点得坐标输入EXCEL表格中，按照EXCEL得坐标表示法，绝对坐标得公式就是X&“,”&Y（注意“，”就是英文得半角）。选中C1栏，在上部得公式栏中输入=A1&”,”&B1，输入公式后按回车键，则在C1栏中生成了绝对坐标。选中C1栏，将光标指向C1栏右下角，系统提示出现黑色得十字标记，按住鼠标左键向下拖动十字光标标记一直到C4为止，则C栏中自动生成了绝对坐标形式。

输入公式后自动生成得绝对坐标表格
复制选中得对象，回到ACAD中，在命令行输入“PL”多段线命令，在指定起点得提示下，把光标移至该位置，点右键“粘贴”回车即可得到导线。

2、根据曲线要素表绘制圆曲线

3、编辑路线并查询各切线长以及外距完成曲线表格
利用查询DI命令查询切线长与外距

TI=10、0185；T2=21、3402；T3=20、5584
E1=0、9938；E2=6、8158；E3=4、0615
打断与合并多段线

4、创建百米桩块，并绘制百米桩

中桩得绘制如下：

5、 定义百米桩得标注线得图块。
6、标注里程桩
公里桩符号“”为直径5个单位得圆，右边半圆填充。
7、公里桩数字得输入：
