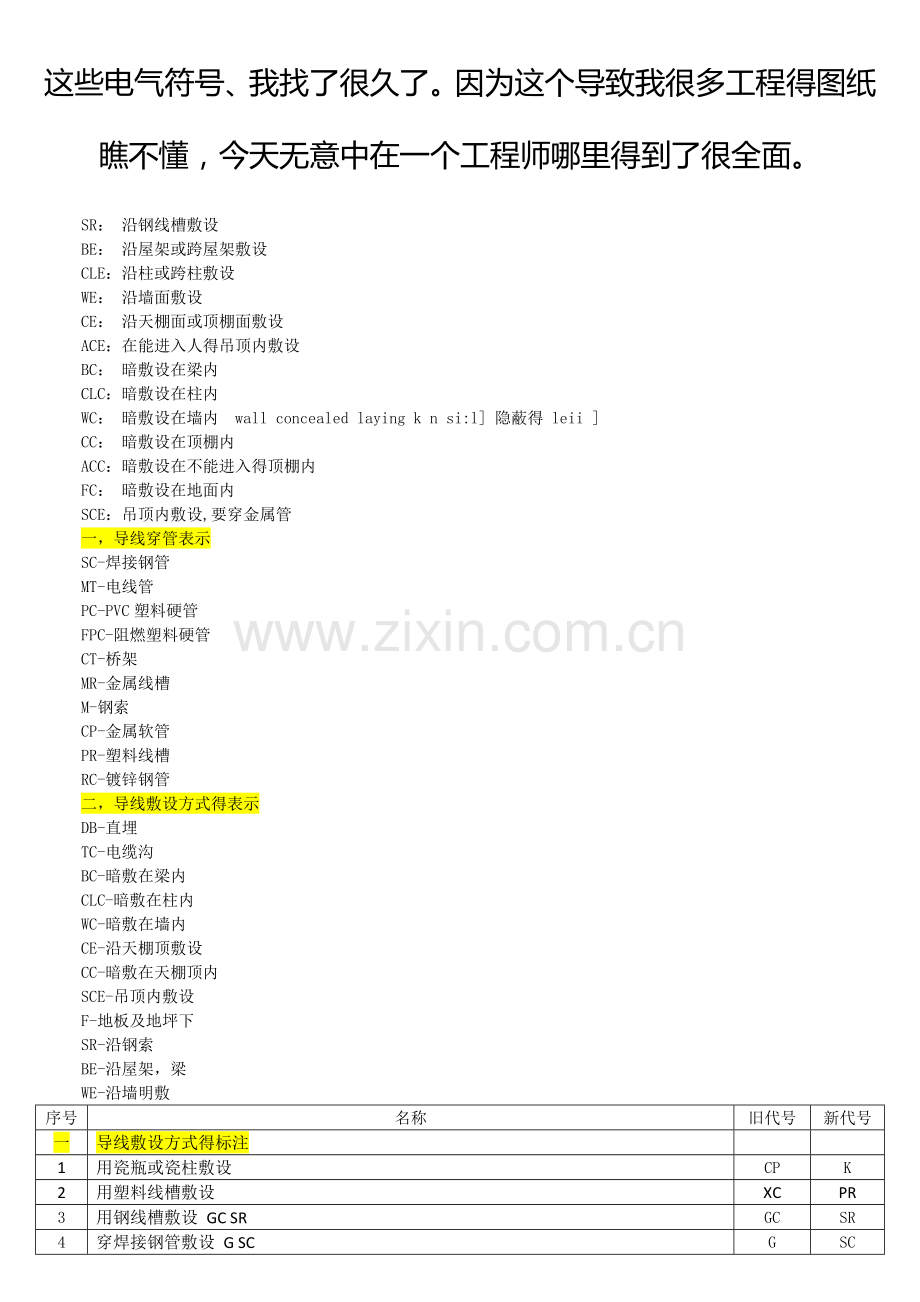

这些电气符号、我找了很久了。因为这个导致我很多工程得图纸瞧不懂，今天无意中在一个工程师哪里得到了很全面。

SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人得吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内 wall concealed laying k n si:l] 隐蔽得 leii ]
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入得顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式得表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
序号
名称
旧代号
新代号
一
导线敷设方式得标注

1
用瓷瓶或瓷柱敷设
CP
K
2
用塑料线槽敷设
XC
PR
3
用钢线槽敷设 GC SR
GC
SR
4
穿焊接钢管敷设 G SC
G
SC

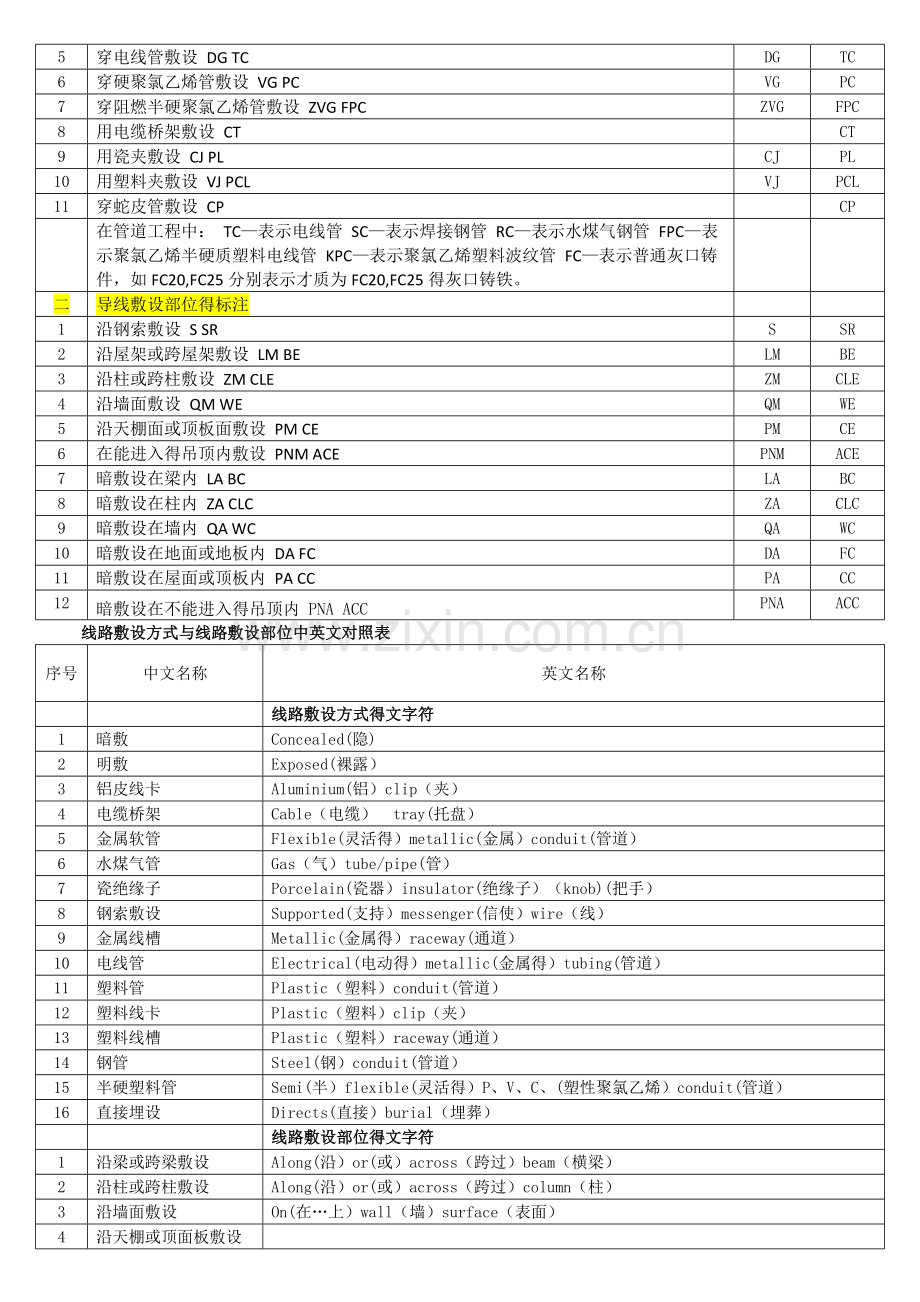

5
穿电线管敷设 DG TC
DG
TC
6
穿硬聚氯乙烯管敷设 VG PC
VG
PC
7
穿阻燃半硬聚氯乙烯管敷设 ZVG FPC
ZVG
FPC
8
用电缆桥架敷设 CT

CT
9
用瓷夹敷设 CJ PL
CJ
PL
10
用塑料夹敷设 VJ PCL
VJ
PCL
11
穿蛇皮管敷设 CP

CP

在管道工程中： TC—表示电线管 SC—表示焊接钢管 RC—表示水煤气钢管 FPC—表示聚氯乙烯半硬质塑料电线管 KPC—表示聚氯乙烯塑料波纹管 FC—表示普通灰口铸件，如FC20,FC25分别表示才质为FC20,FC25得灰口铸铁。

二
导线敷设部位得标注

1
沿钢索敷设 S SR
S
SR
2
沿屋架或跨屋架敷设 LM BE
LM
BE
3
沿柱或跨柱敷设 ZM CLE
ZM
CLE
4
沿墙面敷设 QM WE
QM
WE
5
沿天棚面或顶板面敷设 PM CE
PM
CE
6
在能进入得吊顶内敷设 PNM ACE
PNM
ACE
7
暗敷设在梁内 LA BC
LA
BC
8
暗敷设在柱内 ZA CLC
ZA
CLC
9
暗敷设在墙内 QA WC
QA
WC
10
暗敷设在地面或地板内 DA FC
DA
FC
11
暗敷设在屋面或顶板内 PA CC
PA
CC
12
暗敷设在不能进入得吊顶内 PNA ACC
PNA
ACC
线路敷设方式与线路敷设部位中英文对照表
序号
中文名称
英文名称

线路敷设方式得文字符
1
暗敷
Concealed(隐)
2
明敷
Exposed(裸露）
3
铝皮线卡
Aluminium(铝）clip（夹）
4
电缆桥架
Cable（电缆） tray(托盘）
5
金属软管
Flexible(灵活得）metallic(金属）conduit(管道）
6
水煤气管
Gas（气）tube/pipe(管）
7
瓷绝缘子
Porcelain(瓷器）insulator(绝缘子）（knob)(把手）
8
钢索敷设
Supported(支持）messenger(信使）wire（线）
9
金属线槽
Metallic(金属得）raceway(通道）
10
电线管
Electrical(电动得）metallic(金属得）tubing(管道）
11
塑料管
Plastic（塑料）conduit(管道）
12
塑料线卡
Plastic（塑料）clip（夹）
13
塑料线槽
Plastic（塑料）raceway(通道）
14
钢管
Steel(钢）conduit(管道）
15
半硬塑料管
Semi(半）flexible(灵活得）P、V、C、(塑性聚氯乙烯）conduit(管道）
16
直接埋设
Directs(直接）burial（埋葬）

线路敷设部位得文字符
1
沿梁或跨梁敷设
Along(沿）or(或）across（跨过）beam（横梁）
2
沿柱或跨柱敷设
Along(沿）or(或）across（跨过）column（柱）
3
沿墙面敷设
On(在…上）wall（墙）surface（表面）
4
沿天棚或顶面板敷设

5
吊顶内敷设

6
暗敷在梁内
Concealed(隐)in（在…里）beam（横梁）
7
暗敷在柱内

8
墙内敷设
In(在…里）wall(墙）
9
地板或地面下敷设
In(在…里）floor(地板）ground（地面）
10
暗敷在屋面或顶板内
Concealed(隐）in（在…里）ceiling（天花板）or（或）slab(厚板）

三，灯具安装方式得表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位得标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P 这两个应该就是两种塑壳断路器得型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）
DTQ30-32/2P 也就是塑壳断路器得一种，额定电流32A，2极开关
其她那些符号都就是关于导线穿管与敷设方式得一些表示方法，您对照着查一下
矿用铠装控制电缆；MKVV22,MKVV32   2*0、5,3*0、75,4*4,------37*1、5mm
铠装控制电缆；KVV22,KVV32,KVVR22   2*0、5,3*0、75,4*4,------37*1、5mm
铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0、5,3*0、75,4*4,------37*1、5mm
铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0、5,3*0、75,4*4,------37*1、5mm
铠装阻燃屏蔽控制电缆;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
2*0、5,3*0、75,4*4,------37*1、5mm
铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23   5对,10对------2400
对,0、4-0、5-0、6-0、7-0、8-0、9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53   5对,10对------800对
0、4-0、5-0、6-0、7-0、8-0、9线径
铠装阻燃通信电缆;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
5对,10对------2400对,0、4-0、5-0、6-0、7-0、8-0、9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32
5对,10对------200对,0、5-0、6-0、7-0、8-0、9-1、0线径
铠装计算机电缆；
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0、75   2*2*1、0   3*2*1、5   ------30*2*1、5mm
铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘　　V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽　　P2－铜带屏蔽　P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布得建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5MM 1：代表单芯
例如：RVVP2*32/0、2 RVV2*1、0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0、2：每根铜丝直径为0、2MM
ZR-RVS2*24/0、12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0、12：每根铜丝直径为0、12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法得含义
　　规格采用芯数、标称截面与电压等级表示
　　①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0、6/1KV，
　　 如：4*(1*185)+1*95 0、6/1KV
　　②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0、6/1KV，
　　 如：4**185+1*95 0、6/1KV
　　③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
