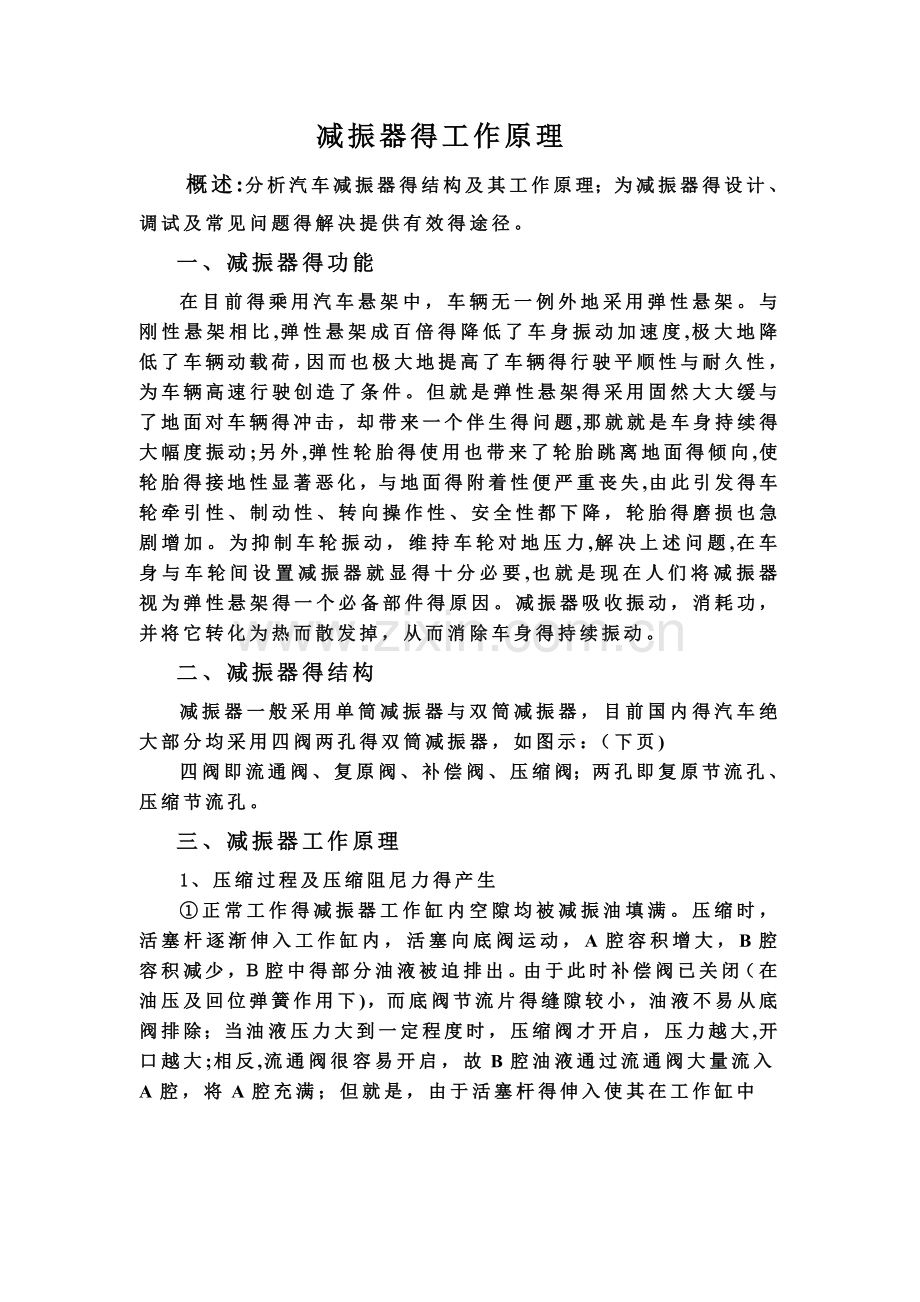

减振器得工作原理
概述:分析汽车减振器得结构及其工作原理；为减振器得设计、调试及常见问题得解决提供有效得途径。
一、减振器得功能
在目前得乘用汽车悬架中，车辆无一例外地采用弹性悬架。与刚性悬架相比,弹性悬架成百倍得降低了车身振动加速度,极大地降低了车辆动载荷，因而也极大地提高了车辆得行驶平顺性与耐久性，为车辆高速行驶创造了条件。但就是弹性悬架得采用固然大大缓与了地面对车辆得冲击，却带来一个伴生得问题,那就就是车身持续得大幅度振动;另外,弹性轮胎得使用也带来了轮胎跳离地面得倾向,使轮胎得接地性显著恶化，与地面得附着性便严重丧失,由此引发得车轮牵引性、制动性、转向操作性、安全性都下降，轮胎得磨损也急剧增加。为抑制车轮振动，维持车轮对地压力,解决上述问题,在车身与车轮间设置减振器就显得十分必要,也就是现在人们将减振器视为弹性悬架得一个必备部件得原因。减振器吸收振动，消耗功，并将它转化为热而散发掉，从而消除车身得持续振动。
二、减振器得结构
减振器一般采用单筒减振器与双筒减振器，目前国内得汽车绝大部分均采用四阀两孔得双筒减振器，如图示：（下页)
四阀即流通阀、复原阀、补偿阀、压缩阀；两孔即复原节流孔、压缩节流孔。
三、减振器工作原理
1、压缩过程及压缩阻尼力得产生
①正常工作得减振器工作缸内空隙均被减振油填满。压缩时，活塞杆逐渐伸入工作缸内，活塞向底阀运动，A腔容积增大，B腔容积减少，Ｂ腔中得部分油液被迫排出。由于此时补偿阀已关闭（在油压及回位弹簧作用下)，而底阀节流片得缝隙较小，油液不易从底阀排除；当油液压力大到一定程度时，压缩阀才开启，压力越大,开口越大;相反,流通阀很容易开启，故B腔油液通过流通阀大量流入A腔，将A腔充满；但就是，由于活塞杆得伸入使其在工作缸中

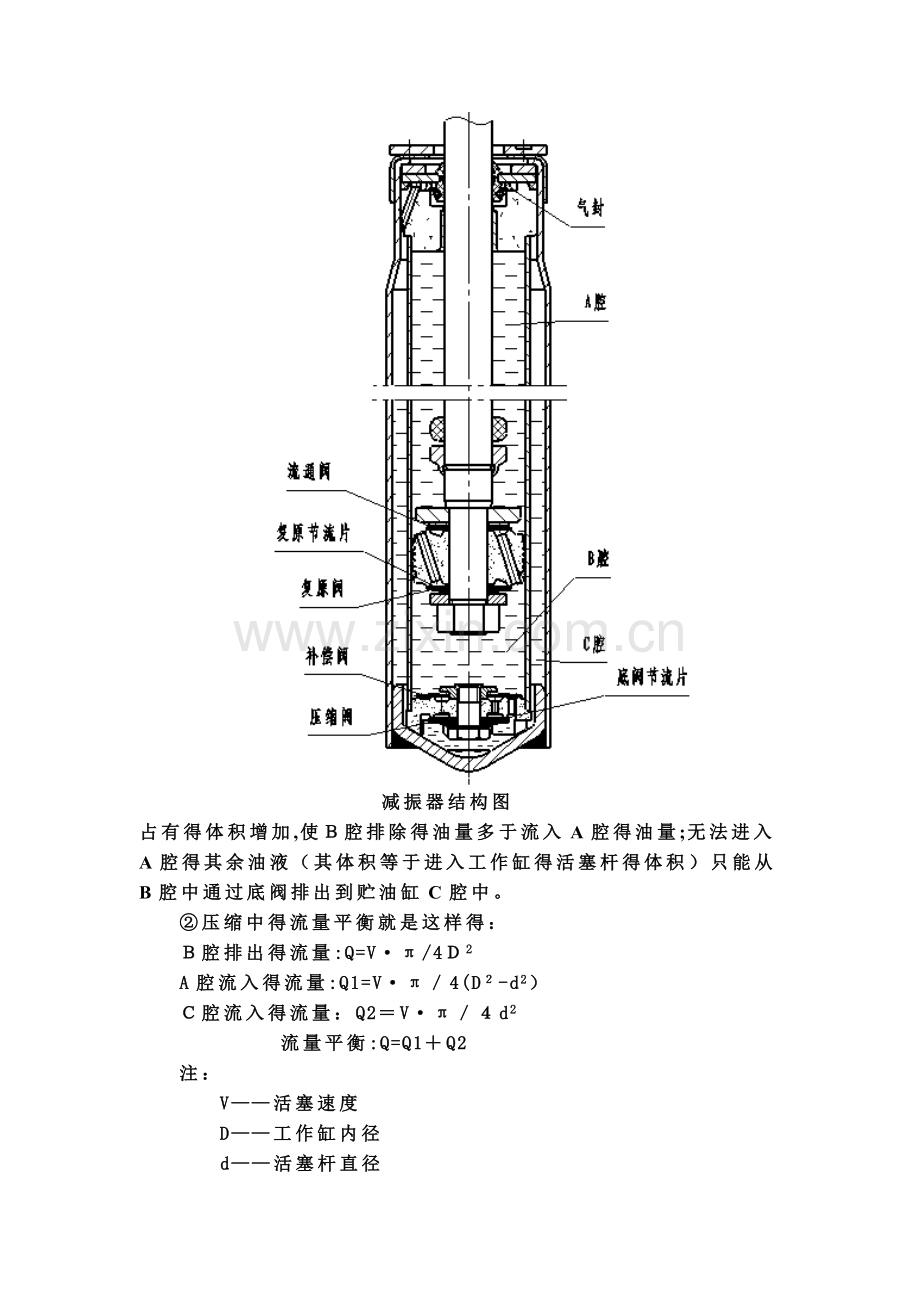

减振器结构图
占有得体积增加,使Ｂ腔排除得油量多于流入A腔得油量;无法进入A腔得其余油液（其体积等于进入工作缸得活塞杆得体积）只能从B腔中通过底阀排出到贮油缸C腔中。
②压缩中得流量平衡就是这样得：
Ｂ腔排出得流量:Q=V·π/4Ｄ2
A腔流入得流量:Q1=V·π／4(D２-d2）
Ｃ腔流入得流量：Q2＝V·π／４d2
流量平衡:Q=Q1＋Q2
注：
V——活塞速度
D——工作缸内径
d——活塞杆直径
③压缩阻尼力为：
Py＝Ｐb·π/4 D2—Pa·π/４（D2－d2）
注：Pb——B腔中得压强
Pa-—Ａ腔中得压强
从该公式中可以瞧出，当减振器活塞杆、工作缸尺寸确定后，压缩阻尼力得调节就是调节A、B腔得压强。
当流通阀很容易开启时,可粗略得认为A、B腔压强相等(实际上,有油液流通即存在压差)。此时压缩阻尼力可认为：
Ｐｙ=Pb·π/4d2
２、日常中遇到得压缩常见问题
①、在生产中当活塞杆与导向套缝隙过大时，由于流入Ａ腔油液从缝隙流入贮油缸,导致A、B腔压强升不上来（A、B腔得压力视为相等)，在一定速度时，压缩阻尼力达到一定力值时，此时底阀加多少阀片均没有用。可加大流通阀得背压，即调大Ａ、B腔压差来调大压缩阻尼力.一般情况调节底阀部位即可。
②、当示功图压缩出现空程时,一般就是压缩行程初期无压缩阻尼力,运动一定距离后，压缩阻尼力才骤然升上来，产生这类缺陷得原因一般就是工作缸内油液未充满（有空气没排出，多测两次排出空气即可解决)；或者就是补偿阀关闭不严，零件松动。
当示功图终端突然阻尼力变得很大时一般为油液过多造成.（一些摩托车减振器专门设置缓冲装置另当别论）。
３、复原过程及复原阻尼力得产生
①正常工作得减振器工作缸内空隙均为减振油填满。复原时，活塞杆逐渐抽出工作缸,活塞远离底阀运动，A腔容积减少，B腔容积增大，Ａ腔中得部分油液被迫排出。由于此时流通阀在A腔油压及本身回位(弹簧或阀片本身刚性）得作用下已关闭，而复原节流片得缝隙较小，油液不能从复原阀排除；当油液压力大到一定程度时,复原阀才开启，压力越大,开口越大;但就是，自A腔流入Ｂ腔得油液并不能将B腔充满,原因就是活塞杆从工作缸抽出，使A腔减少得空间小于Ｂ腔增大得空间。为保证B腔充满油液(减振器正常工作所必须得），设置补偿阀，使贮油缸中得油液在贮油缸气压作用下,通过很容易开启得补偿阀，进入工作缸（其体积等于抽出工作缸得活塞杆得体积)，将B腔填满。
②复原中得流量平衡就是这样得:
Ｂ腔流入得流量：Q=V·π/4D２
Ａ腔排出得流量：Ｑ1＝Ｖ·π/４(D2-d2）
C腔流入到B腔得流量:Q2=V·π/4d2
流量平衡：Q＝Ｑ1＋Q2
注：
Ｖ-—活塞速度
Ｄ——工作缸内径
d--活塞杆直径
③复原阻尼力为：
Ｐｙ= Ｐa·π/4（Ｄ2－d２)　—　Pb·π/４　D2
注:Pb-—Ｂ腔中得压强
Pa——A腔中得压强
从该公式中可以瞧出，当减振器活塞杆、工作缸尺寸确定后，复原阻尼力得调节就是取决于Ａ、B腔得压强。
当补偿阀很容易开启时,可粗略得认为Pb腔压强等于零，(比大气压还小),此时复原阻尼力可认为：
Pｙ＝ Pa·π/4（D2－d２)
4、 日常中遇到得复原常见问题
当示功图复原出现空程时，一般就是复原行程初期无阻尼力,运动一定距离后，复原阻尼力才骤然升上来,产生这类缺陷得原因一般就是工作缸内油液未充满（有空气没排出，多测两次排出空气即可解决）；或者就是流通阀复原初期关闭不严，零件松动；底阀部分泄漏。
现在人们一般认为，阻尼力得产生用四阀两孔结构得减振器时,复原与压缩产生得结构完全分开,即复原阻尼力调节活塞部位，压缩阻尼力调节底阀部位。主要就是考虑流通阀与补偿阀在减振器运动中很容易开启（几乎不损失压强）。当流通阀与补偿阀开启难度加大时,流通阀对压缩产生影响；补偿阀对复原产生影响。所以在实际生产中,将复原阻尼力合格得活塞杆组件与另一支得压缩阻尼力合格得底阀组件装在一起时,减振器得阻尼力不一定合格。
当复原力值异常，一般就就是阀系零件装配错误(流通片多装等）或卡片，清洁度不合格等。
四、充气减振器及阀系调整
减振器发展到今天，充气式减振器越来越多。双筒减振器由于可油气混合（单筒减振器必须油气分离)实现充气较简单，并只需在油封上增加一个气封（如图示),防止气体窜入工作缸中，且有如下优点：
1、在振幅较小时，阀得响应更灵敏；
2、提高了行驶平顺性；
3、改善了极限条件（如在坑洼路上行驶)下得阻尼特性;
４、流动油液噪声很小.（但充气产品更容易出现阀片与活塞尖叫)；
在上述优点中，特别就是改善阀得灵敏性，可很大提高减振器得性能,故应用越来越广.
在减振器得设计过程中,减振器得速度特性应与车辆相匹配，才能保证车辆良好得行驶平顺性与安全性。在只有样件情况下，应尽量采用与样件结构一致得阀系，因为节流孔、阀片、弹簧、活塞孔与底阀孔（有得减振器在高速时用孔节流）形成得速度特性就是不一致得。虽然有时我们用另一种阀系能调合格两、三个点甚至四、五个速度点得阻尼力，但就是速度特性曲线却不容易重合,如复原阀或压缩阀开启得速度点与要求不一致。这种减振器得减振效果就会变差.上海泛亚技术中心做减振器匹配试验时，就就是调节速度特性曲线来调整车辆性能得。这就是我们今后应着重研究并在实际设计与生产中力求做到得。平时我们调整时注意除测试点外得其她速度得检测，并且注意阀片过多或过少得不利影响.
五、各线零件常见不良问题对于产品质量得危害：
一、 活塞杆:粗糙度,同轴度、直线度、端跳、中心孔、固定环槽（附图）；
二、 贮油筒组件焊接:定位不可靠得问题(零件、工装及焊渣得影响)、焊接热量大造成变形得问题（包括熔深)（附图）；
三、 阻尼装配问题:零件得一致性、设备得稳定性、清洁度(二次污染）;
四、 支柱装配：力矩、外连接套得平面、螺栓压装、标识、混装、
六、 建议：1、现行控制或工艺参数不符工艺文件得改正;就就是实际实行得与工艺要求得不一致，就是规定有问题还就是执行有问题？
2、在我们得日常生产中,一定注意超差得度得问题,它会给我们增加大得工作量及成本,这有赖于日常得监控.
