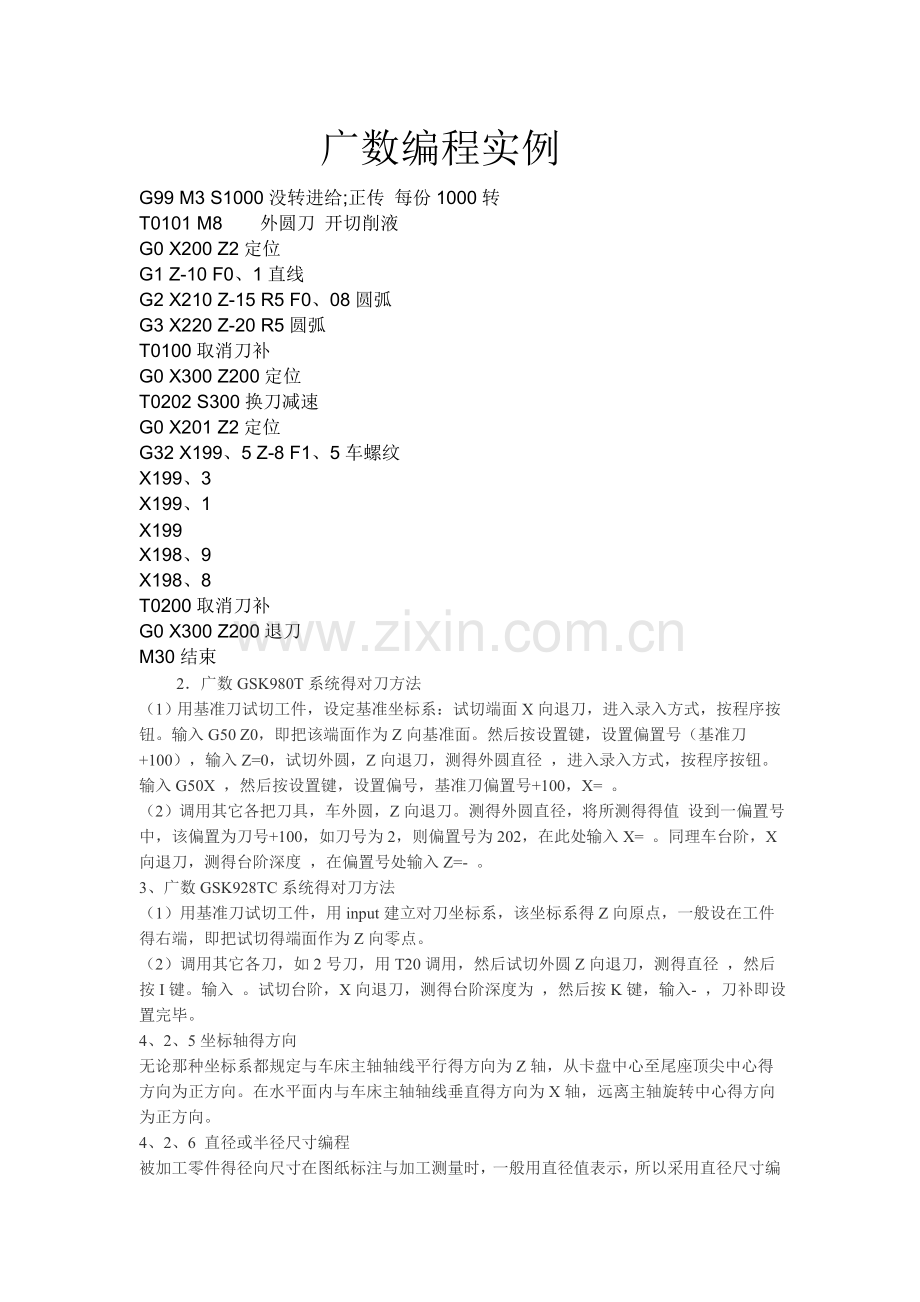

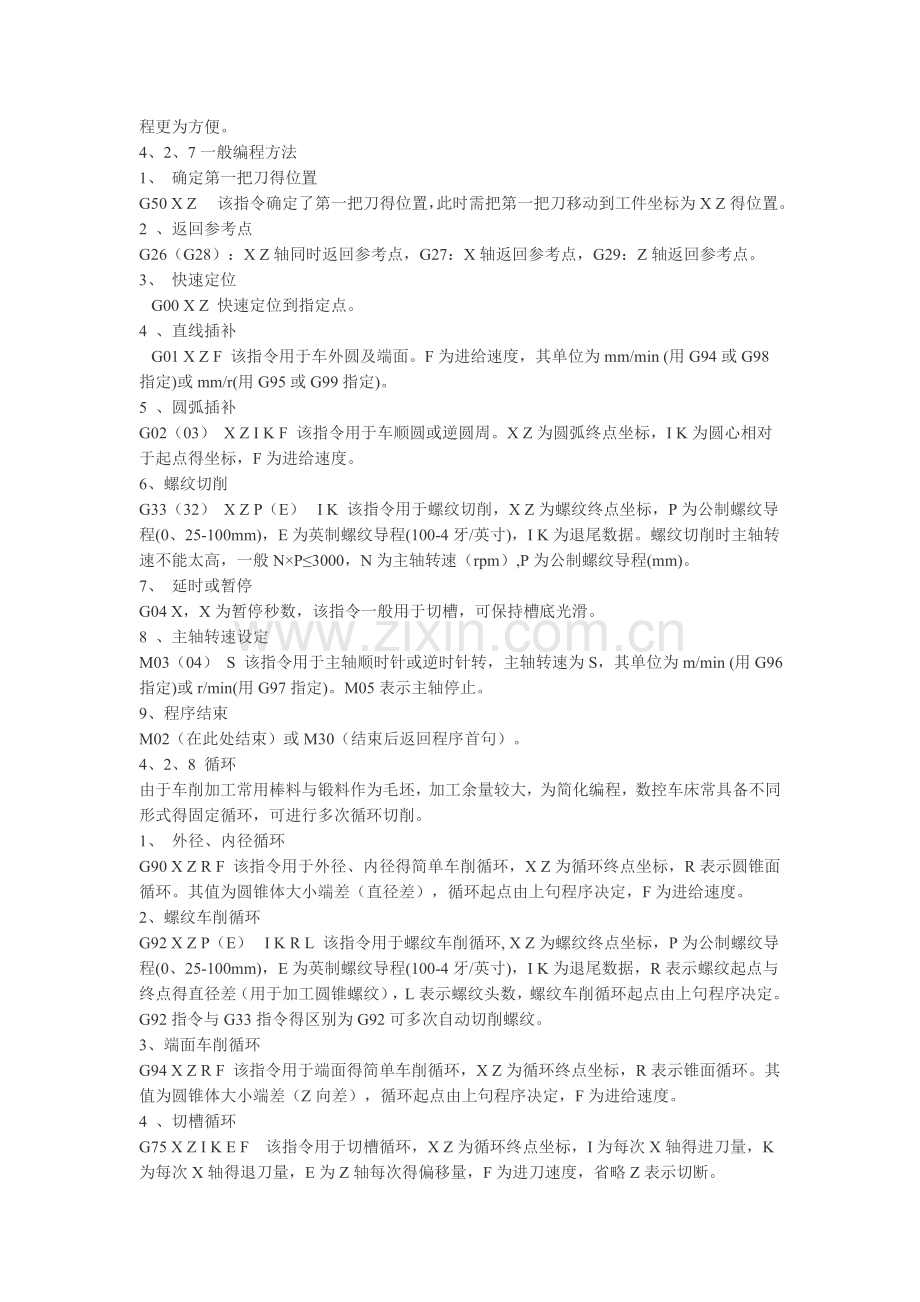

广数编程实例 G99 M3 S1000没转进给;正传每份1000转 T0101 M8 外圆刀开切削液 G0 X200 Z2定位 G1 Z-10 F0、1直线 G2 X210 Z-15 R5 F0、08圆弧 G3 X220 Z-20 R5圆弧 T0100取消刀补 G0 X300 Z200定位 T0202 S300换刀减速 G0 X201 Z2定位 G32 X199、5 Z-8 F1、5车螺纹 X199、3 X199、1 X199 X198、9 X198、8 T0200取消刀补 G0 X300 Z200退刀 M30结束 2．广数GSK980T系统得对刀方法（1）用基准刀试切工件，设定基准坐标系：试切端面X向退刀，进入录入方式，按程序按钮。输入G50 Z0，即把该端面作为Z向基准面。然后按设置键，设置偏置号（基准刀+100），输入Z=0，试切外圆，Z向退刀，测得外圆直径，进入录入方式，按程序按钮。输入G50X ，然后按设置键，设置偏号，基准刀偏置号+100，X= 。（2）调用其它各把刀具，车外圆，Z向退刀。测得外圆直径，将所测得得值设到一偏置号中，该偏置为刀号+100，如刀号为2，则偏置号为202，在此处输入X= 。同理车台阶，X向退刀，测得台阶深度，在偏置号处输入Z=- 。 3、广数GSK928TC系统得对刀方法（1）用基准刀试切工件，用input建立对刀坐标系，该坐标系得Z向原点，一般设在工件得右端，即把试切得端面作为Z向零点。（2）调用其它各刀，如2号刀，用T20调用，然后试切外圆Z向退刀，测得直径，然后按I键。输入。试切台阶，X向退刀，测得台阶深度为，然后按K键，输入- ，刀补即设置完毕。 4、2、5坐标轴得方向无论那种坐标系都规定与车床主轴轴线平行得方向为Z轴，从卡盘中心至尾座顶尖中心得方向为正方向。在水平面内与车床主轴轴线垂直得方向为X轴，远离主轴旋转中心得方向为正方向。 4、2、6 直径或半径尺寸编程被加工零件得径向尺寸在图纸标注与加工测量时，一般用直径值表示，所以采用直径尺寸编程更为方便。 4、2、7一般编程方法 1、确定第一把刀得位置 G50 X Z 该指令确定了第一把刀得位置，此时需把第一把刀移动到工件坐标为X Z得位置。 2 、返回参考点 G26（G28）：X Z轴同时返回参考点，G27：X轴返回参考点，G29：Z轴返回参考点。 3、快速定位 G00 X Z 快速定位到指定点。 4 、直线插补 G01 X Z F 该指令用于车外圆及端面。F为进给速度，其单位为mm/min (用G94或G98指定)或mm/r(用G95或G99指定)。 5 、圆弧插补 G02（03） X Z I K F 该指令用于车顺圆或逆圆周。X Z为圆弧终点坐标，I K为圆心相对于起点得坐标，F为进给速度。 6、螺纹切削 G33（32） X Z P（E） I K 该指令用于螺纹切削，X Z为螺纹终点坐标，P为公制螺纹导程(0、25-100mm)，E为英制螺纹导程(100-4牙/英寸)，I K为退尾数据。螺纹切削时主轴转速不能太高，一般N×P≤3000，N为主轴转速（rpm）,P为公制螺纹导程(mm)。 7、延时或暂停 G04 X，X为暂停秒数，该指令一般用于切槽，可保持槽底光滑。 8 、主轴转速设定 M03（04） S 该指令用于主轴顺时针或逆时针转，主轴转速为S，其单位为m/min (用G96指定)或r/min(用G97指定)。M05表示主轴停止。 9、程序结束 M02（在此处结束）或M30（结束后返回程序首句）。 4、2、8 循环由于车削加工常用棒料与锻料作为毛坯，加工余量较大，为简化编程，数控车床常具备不同形式得固定循环，可进行多次循环切削。 1、外径、内径循环 G90 X Z R F 该指令用于外径、内径得简单车削循环，X Z为循环终点坐标，R表示圆锥面循环。其值为圆锥体大小端差（直径差），循环起点由上句程序决定，F为进给速度。 2、螺纹车削循环 G92 X Z P（E） I K R L 该指令用于螺纹车削循环, X Z为螺纹终点坐标，P为公制螺纹导程(0、25-100mm)，E为英制螺纹导程(100-4牙/英寸)，I K为退尾数据，R表示螺纹起点与终点得直径差（用于加工圆锥螺纹），L表示螺纹头数，螺纹车削循环起点由上句程序决定。G92指令与G33指令得区别为G92可多次自动切削螺纹。 3、端面车削循环 G94 X Z R F 该指令用于端面得简单车削循环，X Z为循环终点坐标，R表示锥面循环。其值为圆锥体大小端差（Z向差），循环起点由上句程序决定，F为进给速度。 4 、切槽循环 G75 X Z I K E F 该指令用于切槽循环，X Z为循环终点坐标，I为每次X轴得进刀量，K为每次X轴得退刀量，E为Z轴每次得偏移量，F为进刀速度，省略Z表示切断。 5、外圆粗车复合循环 G71 X I K L F 该指令用于外圆粗车复合循环，即编程时写出外圆加工形状，系统从毛坯开始自动走出外圆循环形状。该循环平行于Z轴切削，X为循环终点坐标，I为每次X轴得进刀量，K为每次X轴得退刀量，L为决定外圆加工形状得程序段数量，F为进给速度，G71指令段后马上接决定外圆加工形状得程序段。 6、端面粗车复合循环 G72 Z I K L F 该指令用于端面粗车复合循环，即编程时写出端面加工形状，系统从毛坯开始自动走出端面循环形状。该循环平行于X轴切削，Z为循环终点坐标，I为每次Z轴得进刀量，K为每次Z轴得退刀量，L为决定端面加工形状得程序段数量，F为进给速度，G72指令段后马上接决定端面加工形状得程序段。 4、2、9刀具补偿编程时，认为车刀刀尖就是一个点，而实际上为了提高刀具寿命与工件表面质量，车刀刀尖常磨成一个半径不大得圆弧，为提高工件得加工精度，编制圆头刀程序时，需要对刀具半径进行补偿。大多数数控车床都具有刀具半径自动补偿功能（G41，G42），这类数控车床可直接按工件轮廓尺寸编程。 4、2、10绝对坐标与增量坐标 X 、Z表示绝对坐标，U、W表示相对坐标。 4、2、11公制与英制尺寸设定公制尺寸设定指令G21，英制尺寸设定指令G20，系统上电后，机床处在G21状态。 4、2、12圆弧顺逆得判断数控车床就是两坐标得机床，只有X轴与Z轴，应按右手定则得方法将Y轴也加上去来考虑。判断时让Y轴得正向指向自己，（即沿Y轴得负方向瞧去），站在这样得位置就可正确判断X-Z平面上圆弧得顺逆时针。 4、3、典型零件得数控车床编程实例 4、3、1数控车床编程实例1 编制图4-1所示工件得数控加工程序，要求切断，1#外圆刀，2#切槽刀，切槽刀宽度4mm，毛坯直径32mm 图4-1 1、首先根据图纸要求按先主后次得加工原则，确定工艺路线（1）粗加工外圆与端面。（2）精加工外圆与端面。（3）切断。 2、选择刀具,对刀，确定工件原点根据加工要求需选用2把刀具，T01号刀车外圆与端面，T02号刀切断。用碰刀法对刀以确定工件原点，此例中工件原点位于最左面。 3、确定切削用量（1）加工外圆与端面，主轴转速 630rpm, 进给速度150mm/min。（2）切断，主轴转速 315rpm, 进给速度150mm/min。 4、编制加工程序 N10 G50 X50 Z150 确定起刀点 N20 M03 S630 主轴正转 N30 T11 选用1号刀，1号刀补 N40 G00 X35 Z57、5 准备加工右端面 N50 G01 X-1 F150 加工右端面 N60 G00 X32 Z60 准备开始进行外圆循环 N70 G90 X28 Z20 F150 开始进行外圆循环 N80 X26 N90 X24 N100 X22 N110 X21 φ20圆先车削至φ2１ N120 G01 X0 Z57、5 F150 结束外圆循环并定位至半圆R7、5得起切点 N130 G02 X15 Z50 I0 K-7、5 F150 车削半圆R7、5 N140 G01 X15 Z42 F150 车削φ15圆 N150 X16 倒角起点 N160 X20 Z40 倒角 N170 Z20 车削φ20圆 N180 G03 X30 Z15 I10 K0 F150 车削圆弧R5 N190 G01 X30 Z2 F150 车削φ30圆 N200 X26 Z0 倒角 N210 G0 X50 Z150 回起刀点 N220 T10 取消1号刀补 N230 T22 换2号刀 N235 M03 S315 N240 G0 X33 Z-4 定位至切断点 N250 G01 X-1 F150 切断 N260 G0 X50 Z150 回起刀点 N270 T20 取消2号刀补 N280 M05 主轴停止 N290 M02 程序结束 4、3、2数控车床编程实例2 编制图4-2所示工件得数控加工程序，不要求切断，1#外圆刀，2#缧纹刀，3#切槽刀，切槽刀宽度4mm，毛坯直径32mm 图4-2 1、首先根据图纸要求按先主后次得加工原则，确定工艺路线（1）加工外圆与端面。（2）切槽。（3）车螺纹。 2、选择刀具,对刀，确定工件原点根据加工要求需选用3把刀具，T01号刀车外圆与端面，T02号刀车螺纹，T03号刀切槽。用碰刀法对刀以确定工件原点，此例中工件原点位于最左面。 3、确定切削用量（1）加工外圆与端面，主轴转速 630rpm, 进给速度150mm/min。（2）切断，主轴转速315rpm, 进给速度150mm/min。（3）车螺纹，主轴转速 200rpm, 进给速度200mm/min。 4、编制加工程序 N10 G50 X50 Z150 确定起刀点 N20 M03 S630 主轴正转 N30 T11 选用1号刀，1号刀补 N40 G00 X33 Z60 准备加工右端面 N50 G01 X-1 F150 加工右端面 N60 G00 X31 Z62 准备开始进行外圆循环 N70 G90 X28 Z20 F150 开始进行外圆循环 N80 X26 N90 X24 N100 X22 N110 X21 φ20圆先车削至φ2１ N120 G00 Z60 准备车倒角 N130 G01 X18 F150 定位至倒角起点 N140 G01 X20 Z59 倒角 N150 Z20 车削φ20圆 N160 G03 X30 Z15 I10 K0 车削圆弧R5 N170 G01 X30 Z0 车削φ30圆 N180 G00 X50 Z150 回起刀点 N190 T10 取消1号刀补 N200 T33 换3号刀 N205 M03 S315 N210 G00 X22 Z40 定位至切槽点 N220 G01 X18 F60 切槽 N230 G04 D5 停顿5秒钟 N240 G00 X50 回起刀点 N250 Z150 N260 T30 取消3号刀补 N270 T22 换2号刀 N280 G00 X20 Z62 定位至螺纹起切点 N285 M03 S200 N290 G92 X19、5 Z42 P1、5 螺纹循环开始 N300 X19 N310 X18、5 N320 X17、3 N330 G00 X50 Z150 回起刀点 N340 T20 取消2号刀补 N350 M05 主轴停止 N 360 M02 程序结束 4、3、3数控车床编程实例3 编制图4-3所示工件得数控加工程序,工艺路线、切削用量等与上例类似。刀具选择为：T11:90º外圆车刀。T22:69º螺纹车刀。T33:宽3、6mm切断刀图4-3 加工程序为：先加工Φ25 宽15得槽所以原点为前端与轴心线交点 G50 X40 Z50 M03 S1 T11 G00 X36 Z0 G01 X0 F80 G00 X34 Z2 G01 Z-38 F80 G00 X40 Z50 T10 T22 G00 X35 Z-15、0 G75 X25、5 Z-23、5 I3 K1 E3、5 F100 G00 Z-12、6 X34、5 G01 X34 F80 X32 Z-13、6 X28 G03 X25 Z-15、1 R1、5 G01 Z-20 G00 X35 Z-26 G01 X34 F80 X32 Z-25 X28 G02 X25 Z-23、5 R1、5 G01 Z-16 G00 X40 Z50 T20 M05 M02 后加工球与螺纹 G50 X50 Z50 M03 S1 T11 G00 X36 Z0 G01 X0 F80 G00 X36 Z2 G90 X33 Z-30 F200 X30 X27 X24 X22、5 G00 X35 Z-29 G90 X33 Z-60 F200 X30 X28 G00 X32 Z-59 G01 X35 Z-70 F150 G00 Z-59 X28、5 G01 X34、5 Z-70 F150 G00 X50 Z50 T10 T33 G00 X23 Z-28、6 G01 X16 F80 G00 X23 Z-30 G01 X16 F80 G00 X50 Z50 T30 T22 G00 X18 Z4 G01 Z0 F80 X22 Z-2 Z-23 X18 Z-25 X16 Z-30 G02 X22、73 Z-48、17 R15 G03 X34 Z-70 R20 G00 X50 Z20 G92 X21 Z-28 P1、5 X20 X19、3 G00 X50 Z50 T20 M05 M02 4、3、4数控车床编程实例4 编制图4-4所示工件得数控加工程序,工艺路线、切削用量等与上例类似。图4-4 加工程序为：先加工Φ48外圆及斜锥孔 G50 X60 Z50 M03 S1 T11 (外圆刀) G00 X24 Z2 G01 Z0 F80 X44 X49 Z-2、5 Z-30 G00 X50 Z2 X48 G01 Z-30 F80 T10 T22 (内孔刀) G00 X26 Z2 G90 X20 Z-25 R14 F120 X23 X25 G00 X40 G01 Z0 X26 Z-30 G00 X24 Z50 T20 M05 M02 后加工M45x1、5及Φ26内孔 G50 X60 Z50 M03 S1 T11 G00 X52 Z2 G90 X49 Z-50 F120 X47 X45 G00 X24 Z0 G01 X41 F80 X45 Z-2 Z-50 X47 X48 Z-50、5 G00 X60 Z50 T10 T33 (螺纹刀) G00 X46 Z-35 G01 X43 F80 Z-38 G00 X48 Z2 G92 X43 Z-36 P1、5 X42 X41 X40、2 G00 X60 Z50 T30 T22 G00 X38 Z1 G01 X25 Z-10、2 G00 Z1 X38、73 G01 Z0 F80 G02 X26 E-10、2 R20 G01 Z-46 G00 X24 Z50 X60 T30 M05 M02 4、3、5数控车床编程实例5 编制图4-5所示工件得数控加工程序,工艺路线、切削用量等与上例类似。图4-5 加工程序为：先加工Φ49外径及Φ30内孔 G50 X60 Z50 M03 S1 T11 (90º外圆刀) G00 X52 Z0 G01 X24 F80 G00 X49 Z2 G01 Z-25 F120 G00 X60 Z50 T10 T22 (镗刀) G00 X30 Z2 G01 Z-15 F80 X28 X26 Z-16 Z-26 X60 Z50 T20 M05 M02 后加工M45X1、5及内孔Φ28 G50 X60 Z50 M03 S1 T11 (90º外圆刀) G00 X52 Z2 G90 X50 Z-33 F120 X48 X46 G00 X24 Z0 G01 X30 F80 G02 X43 Z-6、5 R6、5 G01 X45 Z-7、5 Z-33 G03 X49 Z-35 R2 G00 X60 Z50 T10 T22 G00 X32 Z1 G01 X28 Z-1 F80 Z-30 X24 Z-32 G00 Z50 X60 T20 车螺纹 T33 M05 S2 G00 X46 Z0 G92 X45 Z-25 P1、5 I4、8 K3 X43、5 X42 X41 X40、2 G00 X60 Z50 M05 M02 4、4 综合练习题编写图4-6所示零件得加工程序并进行加工，根据加工要求选用三把车刀，1号刀车外圆，2号刀切槽，3号刀车螺纹。要求正确选择换刀点，以避免换刀时机床与工件、夹具发生碰撞。换刀点选为A（200，350）点。切削用量为：主轴速度（rpm）在车外圆、车槽、车螺纹时分别为630、315、200。进给速度F(mm/min)在车外圆、车槽、车螺纹时分别为150、160、150。
