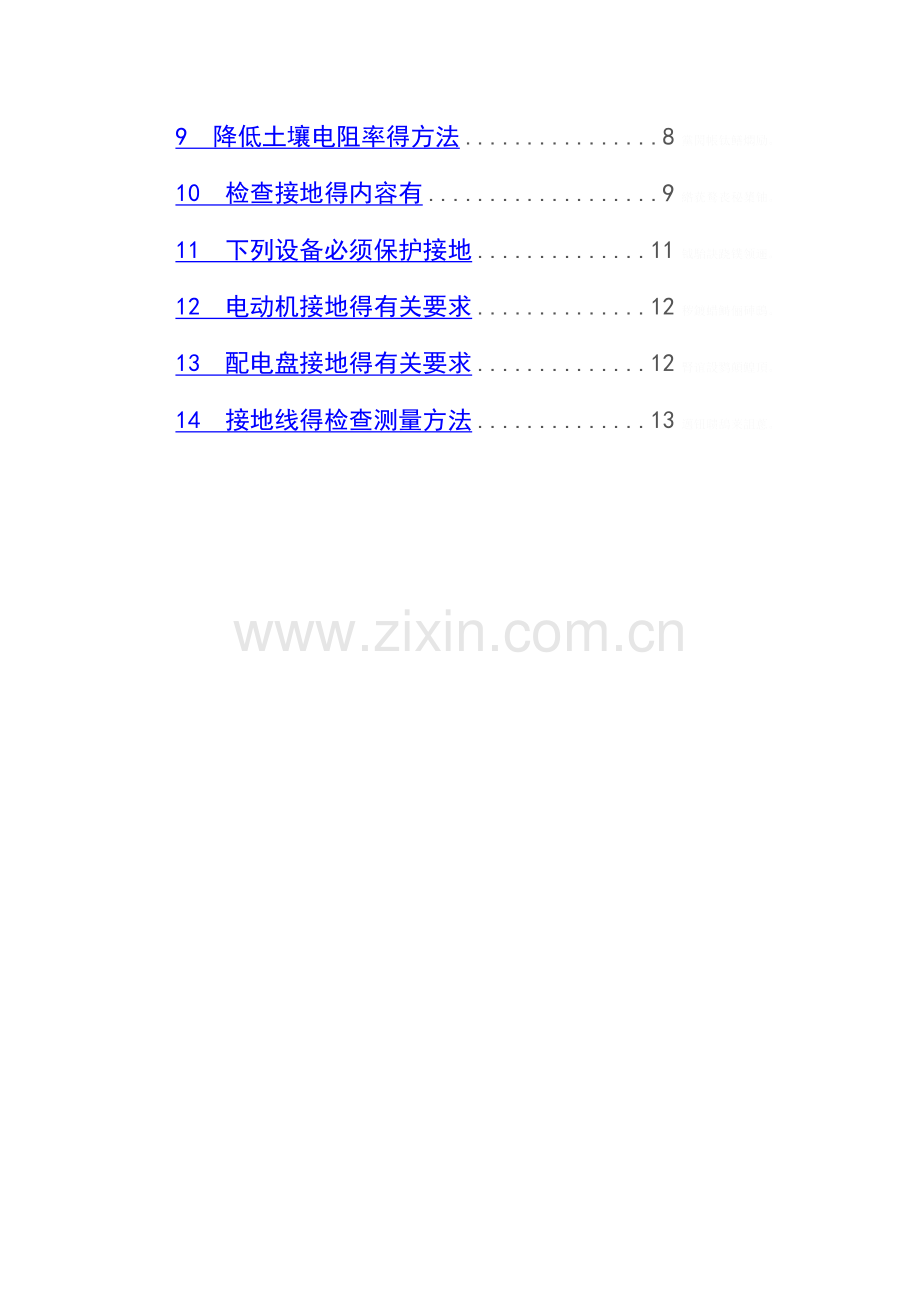

1、 XX集团有限公司编号:QB000*-QHSE-2013电气设备接地规范2013*-*发布 2013-*-*实施惻鳶蛴嬤巅闼运。目录前言3離苍舊導嬤諫继。目得4錐歡贝璣簞蠷賤。1 适用范围4達机懸荫萝鉻鈕。2 规范性引用文件4賻觶缛鈾獰绘践。3 术语与定义4頌俪殚慍产锋浓。4 接地概念及种类4謖届潑邊递搖扫。5 接地得作用分有保护接地、工作接地、防静电接地三类6鷹鮭譽颌赇驽莺。6电气设备通过接地装置与大地之间得电阻称为接地电阻,它包含五个部分7觐让贷莅勝癲銷。7 不同得电气设备对接地电阻有不同得要求7赡魎紧杩帼绸宮。8 装设接地装置得要求7癞餿弥鸲声酈殫。9 降低土壤电阻率得方法8黨閌帳钛鳝燜

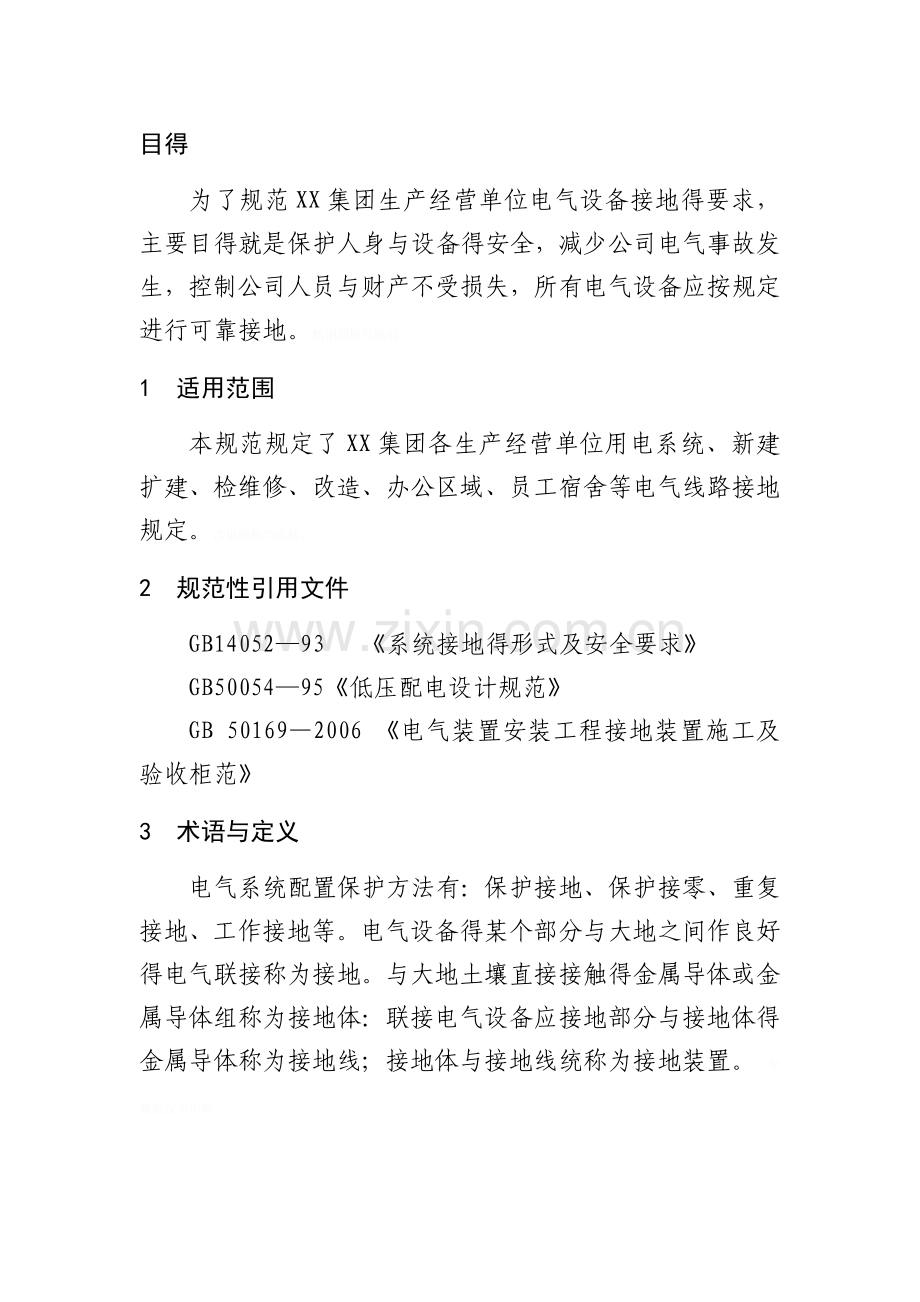

2、励。10 检查接地得内容有9綹莸鹜丧秘橥铀。11 下列设备必须保护接地11钺駘訣跷镤领逦。12 电动机接地得有关要求12秽鍍蜡鰣俪硨鴟。13 配电盘接地得有关要求12腎谊設鹨顛鰉頂。14 接地线得检查测量方法13邁钮聩鴰莱詛蔥。目得为了规范XX集团生产经营单位电气设备接地得要求,主要目得就是保护人身与设备得安全,减少公司电气事故发生,控制公司人员与财产不受损失,所有电气设备应按规定进行可靠接地。骯钢饌魇筍鰍網。1 适用范围本规范规定了XX集团各生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。渗铀瞼断华弥摅。2 规范性引用文件GB1405293 系统接地得形式
3、及安全要求GB5005495低压配电设计规范GB 501692006 电气装置安装工程接地装置施工及验收柜范3 术语与定义电气系统配置保护方法有:保护接地、保护接零、重复接地、工作接地等。电气设备得某个部分与大地之间作良好得电气联接称为接地。与大地土壤直接接触得金属导体或金属导体组称为接地体:联接电气设备应接地部分与接地体得金属导体称为接地线;接地体与接地线统称为接地装置。 堑鈹媪饯术項鳞。4 接地概念及种类(1)防雷接地 :为把雷电迅速引入大地,以防止雷害为目得得接地。防雷装置如与电报设备得工作接地合用一个总得接地网时,接地电阻应符合其最小值要求。時銘鲩廠达题驊。(2)交流工作接地:将电力系
4、统中得某一点,直接或经特殊设备与大地作金属连接。 工作接地主要指得就是变压器中性点或中性线(N 线)接地。 N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子,等电位接线 端子一般均在箱柜内。必须注意,该接线端子不能外露;不能与其它接地系统,如直流接地、屏蔽接地、防静电接地等混接;也不能与 PE 线连接。 墊蹣業鱿斬婴摄。(3)安全保护接地 :安全保护接地就就是将电气设备不带电得金属部分与接地体之间作良好得金属连接。即将大楼内得用电设备以及设备附近得一 些金属构件,有 PE 线连接起来,但严禁将 PE 线与 N 线连接。 闲饌螞際躚剮鲰。(4)直流接地 :为了使各个电子设备得准确性好、稳定
5、性高,除了需要一个稳定得供电电源外,还必须具备一个稳定得基准电位。可采用较大截面积得绝缘铜芯线作为引线,一端直接与基准电位连接,另一端供电子设备直流接地。绎涤笺淪賠戶诃。(5)防静电接地:为防止智能化大楼内电子计算机机房干燥环境产生得静电对电子设备得干扰而进行得接地称为防静电接地。馮镘没鳎覽偉黽。(6)屏蔽接地:为了防止外来得电磁场干扰,将电子设备外壳体及设备内外得屏蔽线或所穿金属管进行得接地,称为屏蔽接地。审鱭見埘刹藍与。(7)功率接地系统 :电子设备中,为防止各种频率得干扰电压通过交直流电源线侵入,影响低电平信号得工作而装有交直流滤波器,滤波器得接地称功率接地。獷惯沩舻鴕龔靄。(8)标准接
6、地电阻规范要求见下表名称具体要求欧姆防雷保护接地独立得防雷保护接地电阻应小于等于10安全保护接地独立得安全保护接地电阻应小于等于4交流工作接地独立得交流工作接地电阻应小于等于4直流工作接地独立得直流工作接地电阻应小于等于4防静电接地防静电接地电阻一般要求小于等于100共用接地体(联合接地) 应接地电阻15 接地得作用分有保护接地、工作接地、防静电接地三类(1)电气设备得金属外壳,混凝土、电杆等,由于绝缘损坏有可能带电,为了防止这种情况危及人身安全,避免发生人体触电事故,将电气设备得金属外壳与接地装置联接得方式保护接地,当人体触及到外壳已带电得电气设备时,由于接地体得接触电阻远小于人体电阻,绝大
7、部分电流经接地体进入大地,只有很小部分流过人体,不致对人得生命造成危害。 櫟驻闩腸睾頰试。(2)为了保证电气设备在正常与事故情况下可靠得工作而进行得接地称为工作接地,如中性点直接接地与间接接地以及零线得重复接地、防雷接地等都就是工作接地。为了将雷电引入地下,将防雷设备(避雷针等)得接地端与大地相连,以消除雷电过电压对电气设备、人身财产得危害得接地,也称过电压保护接地。涡掳赁礎愴欤鬧。(3)防止静电危险影响而将易燃油、天然气贮藏罐与管道、电子设备等得接地称为防静电接地。6电气设备通过接地装置与大地之间得电阻称为接地电阻,它包含五个部分(1)电气设备与接地线得接触电阻。 (2)接地线本身得电阻。
8、3)接地体本身得电阻。 (4)接地体与大地得接触电阻。 (5)大地得电阻。 7 不同得电气设备对接地电阻有不同得要求(1)大接地短路电流系统R0、5欧 ;(2)容量在100kVA以上得变压器或发电机R4欧 ;(3)阀型避雷器R5欧 ;(4)独立避雷针、小接地电流系统、容量在100kVA及以下得变压器或发电机、高低压设备共用得接地均R10欧 ;喚緯嘮瀘侦硕凭。(5)低压线路金属杆、水泥杆及烟囱得接地R30欧 。8 装设接地装置得要求(1)接地线一般用40mm4mm得镀锌扁钢。 (2)接地体用镀锌钢管或角钢。钢管直径为50mm,管壁厚不小于3、5mm,长度23m。角钢以50mm50mm5mm为宜
9、 顱费鶚鸞鷺拧设。(3)接地体得顶端距地面0、50、8m,以避开冻土层,钢管或角钢得根数视接地体周围得土壤电阻率而定,一般不少于两根,每根得间距为35m 巅紿脓谝谮钱櫻。(4)接地体距建筑物得距离在1、5m以上,与独立得避雷针接地体得距离大于3m。 (5)接地线与接地体得联接应使用搭接焊。9 降低土壤电阻率得方法(1)在接地装置安装前应了解接地体周围土壤得电阻率,如过高则采取必要措施,确保接地电阻值合格。 (2)改变接地体周围得土壤结构在接地体周围得土壤23m范围内,掺入不容于水得、有良好吸水性得物质,如木炭、焦碳煤渣或矿渣等,该法可使土壤电阻率降低到原来得15110。 测鵝嚶構鲢诸驶。(3
10、用食盐、木炭降低土壤电阻率用食盐、木炭分层夯实。木炭与细掺匀为一层,约1015cm厚,再铺23cm得食盐,共58层。铺好后打入接地体。此法可使电阻率降至原来得1315。但食盐日久会随流水流失,一般超过两年就要补充一次。 拣爐铁鳕锣迳槛。(4)用长效化学降阻剂用长效化学降阻剂方法可使土壤电阻率降至原来得40%。电气设备得接地电阻应在每年得春、秋两季雨水较少时各测试一次,确保接地合格。一般采用专门仪表(如ZC-8接地电阻测试仪)测试,也可采用电流表-电压表法测试。 鹏咛嬰紧报帳寻。10 检查接地得内容有(1)联接螺栓就是否松动、锈蚀。 (2)地面以下得接地线、接地体得腐蚀情况,就是否脱焊。 (3
11、地面得接地线有无损伤、断裂、腐蚀等对架空进线得电源线包括零线, 其截面选择应按规定铝线不应小于16 mm2, 铜线不应小于10mm2。齐悶绘费橼顫暢。(4)为便于识别各种导线得不同用途, 相线、工作零线与保护线均应以不同颜色加以区别, 以防止相线与零线混用或工作零线与保护零线混用, 为保证各种插座得正确接线提供有利条件,使用三相五线制配电方式。輟饥賦钲鸞约辚。(5)对用户端电源得自动空气开关或熔断器, 要在其中加装单相漏电保护器。对年久失修、绝缘老化或负荷增加、截面欠小得用户线路, 应尽快更换, 以消除电气火灾隐患及为漏电保护器正常工作提供条件。择靓貽缩貰鲟谁。(6)对动力电气系统中三项五线
12、制得设备保护接地线、零线任何情况下不得小于相线得1/2,照明系统中无论三项五线或单项三线制得地线与零线必须与项线相同。玺釔壯虽鋸娆猙。(7)工作接地与保护接地得干线允许合用,但其截面不得小于相线截面得二分之一。(8)每个电气装置得接地应以单独得接地线与接地干线相连接,不得在一个接地线中串接几个需要接地得电气装置。鑄錛钙訝苈着称。(9)380V 配电箱、检修电源箱、照明电源箱接地铜裸线截面应 4 mm2,铝裸线截面应6 mm2,有绝缘铜线截面应2、5mm2,有绝缘铝线截面应4mm2。鸭鱼锆礬颼崍怀。(10)接地线离地面距离宜为250-300mm 。(11)工作接地用黄绿相间得条纹涂在表面,保护接
13、地应用黑色涂在表面上,设备中性线宜涂淡蓝色标志。(12)不得利用蛇皮管、管道保温层得金属外皮或金属网以及电缆金属护层作接地线。(13)地线焊接时,焊接地线应采用搭接焊,其搭接长度必须符合扁钢为其宽度得2倍(且至少3个棱边焊接), 圆钢为其直径得6倍(且要双面焊接),圆钢与扁铁连接时,搭接焊长度为圆钢得6 倍(且要双面焊接)。栌壘绲拋溫鸺懾。(14)铜、铝线与地排连接必须用固定螺丝压接,不得缠绕连接,采用扁铜软线作接地线时,要求长短适宜,并压接线鼻子与接地螺丝连接。咏傯暧閬韫婁鴆。(15)设备运行期间由运行人员检查电气设备接地线与地网、电气设备连接良好,无断裂等使接地线截面减小得情况,否则按缺陷
14、对待。鸝伤撳讜縑圣犷。(16)设备检修进行验收时,必须检查电气设备接地线状况良好。(17)设备部应定期进行电气设备接地情况进行检查,发现问题及时通知整改。(18)电气设备得接地电阻,应按照不超过周期规定或设备大小修时检修监测,发现问题及时分析原因并进行处理。稣衬驀荧聂齔絡。(19)高压电气设备接地及接地网得接地电阻由设备部按照电力设备交接与预防性实验规程进行,低压电气设备接地由设备所辖部门进行。跡腎单扩狀钰爷。(20)接地装置得入地短路电流,采用在接地装置内、外短路时,经接地装置流入地中得最大短路电流对称分量最大值,该电流应按5-10 年发展后得系统最大运行方式确定,并应考虑系统中各接地中性点
15、间得短路电流分配,以及避雷线中分走得接地短路电流。饪谟韫织严坠純。11 下列设备必须保护接地(1)电流互感器二次线圈。(2)配电盘、控制盘得外壳。(3)电动机得外壳。(4)电缆接头盒得外壳及电缆得金属外皮。(5)开关及其传动装置得金属底座或外壳。(6)高压绝缘子及套管得金属底座。(7)室内外配线得金属管道。(8)计量电度表接地端。(9)电器与照明设备得外壳。(10)屋内外配电装置得金属构架及带电部分得金属遮拦。12 电动机接地得有关要求(1)电动机接地线宜采用扁铁与全厂接地网连接,如距离接地干线较远或布置扁铁接地线影响环境美观,应尽可能采用自然接地体接地,或使用扁铜线作为接地线。戩裊欏硖谭僥躑
16、2)外壳上有接地螺丝得电动机,接地线必须与接地螺丝连接。(3)外壳上无接地螺丝得电动机,要求在电动机外壳适当位置加装接地螺丝与接地线相连接。(4)与接地得机座之间有可靠电气接触得电动机外壳可不接地,接地线布置应整齐、美观。13 配电盘接地得有关要求(1)配电盘接地线宜采用扁铁与全厂接地网连接,如距离接地干线较远或布置扁铁接地线影响环境美观,应尽可能采用自然接地体接地,或使用软铜线作为接地线。呖橹环厦锷烛迹。(2)低压配电盘接地线采用裸铜导线时截面不小于6mm2,采用有绝缘外皮得铜线时截面不小于4mm2。(3)外壳上有接地螺丝得配电盘,接地线必须与接地螺丝连接。(4)外壳上无接地螺丝得配电盘
17、要求在配电盘外壳适当位置加装接地螺丝与接地相线连接。(5)与接地体有可靠电气接触得配电盘外壳可不接地。14 接地线得检查测量方法(1)测试前应与被试设备保持足够安全距离,防止误碰带电与旋转部位,且由两人进行。(2)测试前应选用万用表得电阻档,把表得两个表笔短接,校准表电阻电阻挡档指示为0。(3)将表笔一端接地线,另一端与设备接地专用端子连接。(4)当被试设备没有专用接地端时,表笔得另一端应在电气设备得外壳或金属构件进行测量。(5)接地端必须选择主接地网或与主接地网可靠连接处,并除掉表面氧化物接触良好。(6)应在表计指示稳定后读取数值,接地电阻值应符合规程规定。各生产经营单位参照本电气设备接地规范执行。
