建筑立面图绘制步骤详解

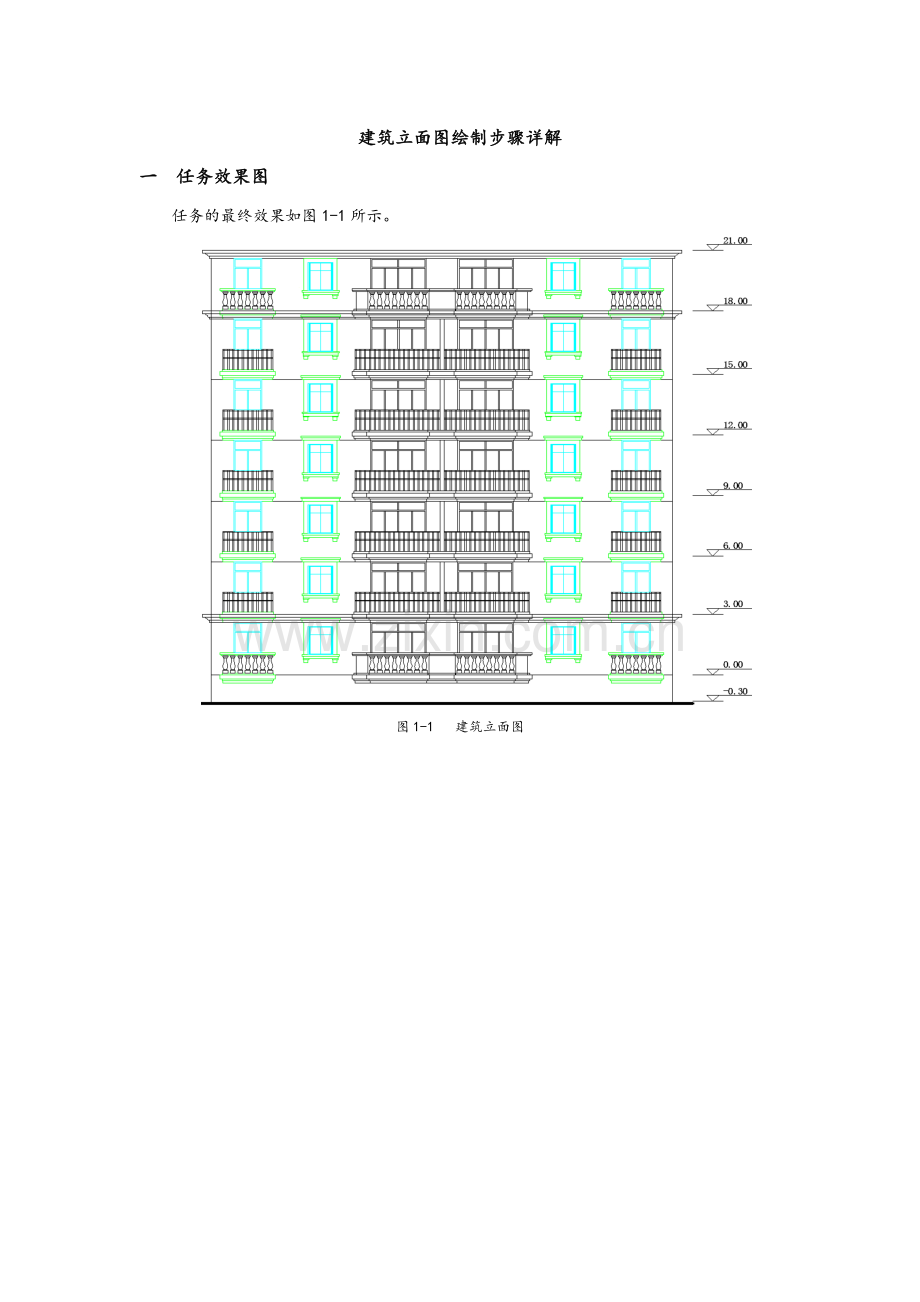

一 任务效果图
任务的最终效果如图1-1所示。
图1-1 建筑立面图

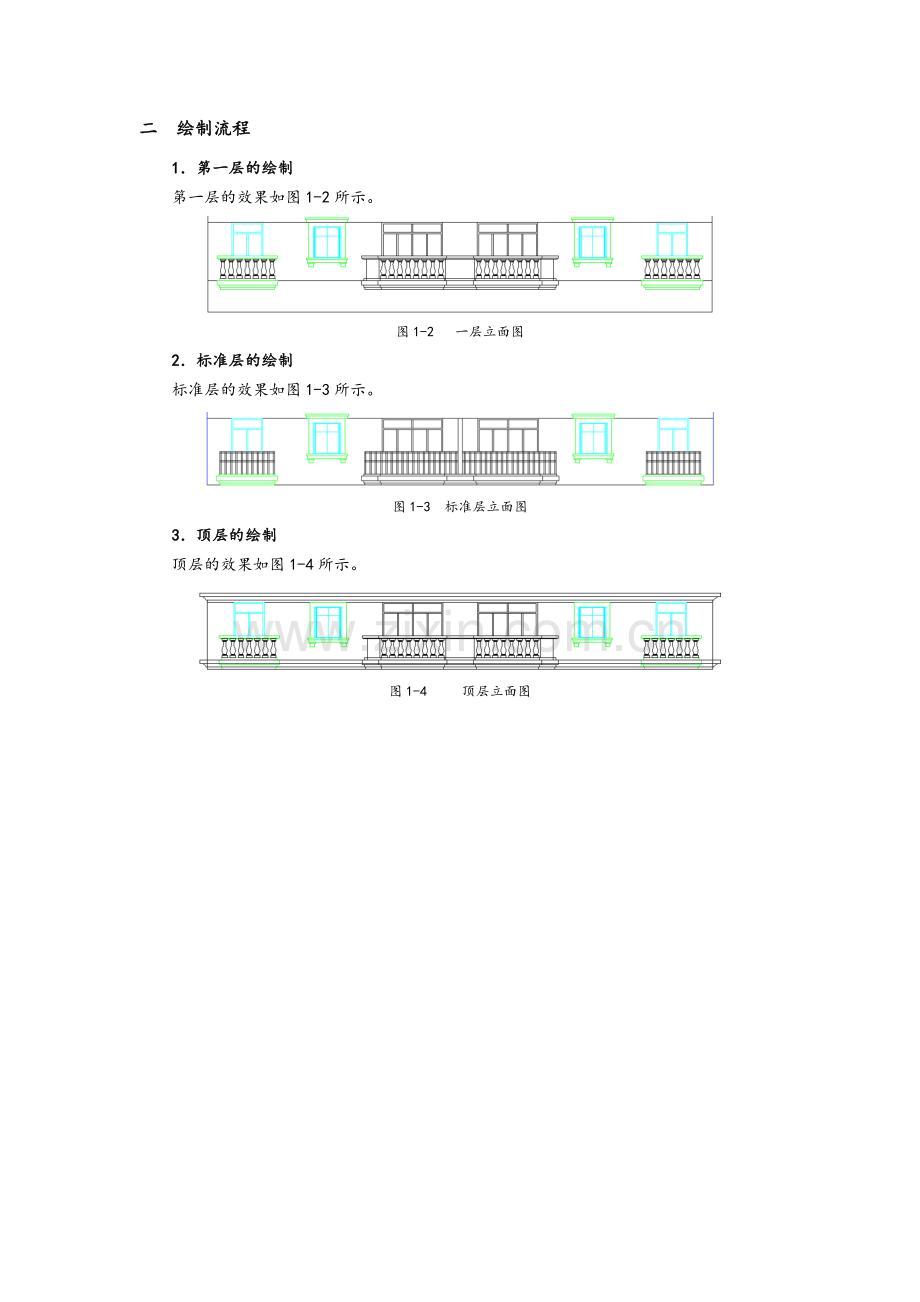

二 绘制流程
1．第一层的绘制
第一层的效果如图1-2所示。
图1-2 一层立面图
2．标准层的绘制
标准层的效果如图1-3所示。
图1-3 标准层立面图
3．顶层的绘制
顶层的效果如图1-4所示。
图1-4 顶层立面图

三 步骤详解
1．设置绘图环境
⑴ 绘图单位设置：启动AutoCAD 2013后，执行“格式”｜“单位”菜单命令，或在命令行中输入units命令，打开“图形单位”对话框，进行绘图单位设置，这里将精度设置为“０”其余参数为默认值。
⑵对象捕捉设置：执行“工具”｜“草图设置”菜单命令，打开“草图设置”对话框，选择“对象捕捉”选项卡，将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中，并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框，如图1-5所示。完成后单击“确定”按钮。
图1-5 对象捕捉设置
⑶保存文件：执行“文件”｜“保存”菜单命令，或在“自定义快速访问工具栏”中单击“保存”按钮，或在命令行中输入qsave命令，打开“图形另存为”对话框，输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。
2．设置图层及线型
⑴执行“格式”｜“图层”菜单命令，或单击“功能区”的“图层选项选项板”中的“图层特性”按钮，打开“图层特性管理器”对话框。单击对话框中的“新建图层”按钮，新建一个图层，图层名为“栏杆”，颜色为灰色，线型、和线宽为默认值。
⑵用同样的方法建立其他图层，最终的图层设置如图1-6所示。
说明：图层的设置也可以分开进行，先建一个所需的图层，并将其置为当前图层，然后关闭“图层特性管理器”对话框，在该层上进行图形对象的绘制与编辑操作，当再需要建立新图层时再建立新的图层并进行相关属性的设置。
图1-6 图层设置
3．绘制图形
⑴ 第一层的绘制
① 一层普通阳台的绘制
绘制完成后一层普通阳台的效果如图1-7所示。
图1-7 一层普通阳台效果图 图1-8 构成阳台板的三个矩形
第一步：绘制阳台板。将当前层设置为“窗_T”图层。利用“矩形”绘图工具，绘制出三个矩形，长度分别为2740、2540和2440，宽度分别为200、400和100,如图1-8所示。
使用移动命令，移动上面的长矩形与中间的宽矩形中心对齐，下面的小矩形上边与中间的宽矩形下边中心对齐，命令行提示及操作如下：
选择对象: 　　　　　　　　　　　　 　　　选择上面的长矩形　　　　　　　　　　　　　　
选择对象:　　　　　　　　　　　　　　　 回车结束选择
指定基点或 [位移(D)] <位移>: 　　　　　 选择上边的中点
指定第二个点或 <使用第一个点作为位移>:　 选择中间宽矩形上边的中点
命令:　　　　　　　　　　　　　　　　　 回车继续执行移动命令
MOVE
选择对象: 再次选择刚才选择的长矩形
选择对象:　　　　　　　　　　　　　　 回车结束选择
指定基点或 [位移(D)] <位移>: 　　　　　 选择长矩形上边的中点
指定第二个点或 <使用第一个点作为位移>: 输入相对坐标　 @0,-100
命令:　　　　　　　　　　　　　　　　　 回车继续执行移动命令
MOVE
选择对象: 选择下面的小矩形
选择对象:　　　　　　　　　　　　　　 回车结束选择
指定基点或 [位移(D)] <位移>: 选择小矩形上边的中点
指定第二个点或 <使用第一个点作为位移>:　 选择中间宽矩形下边的中点
使用修剪命令，将大矩形在长矩形中间部分删除，完成后的效果如图1-9所示。
图1-9 移动和修剪后的的三个矩形位置关系
第二步：绘制栏杆的底部。将当前层设置为“０”图层，利用“矩形”绘图工具，分别绘制出三个长度和宽度分别为250、120 ；136 、50； 和180、27的矩形，它们之间的位置关系如图1-10所示。
图1-10 三个矩形位置关系图 图1-11 绘制的椭圆
利用“椭圆”绘图工具，绘制两个椭圆，效果如图1-11所示：利用“修剪”编辑工具，将图形修剪成如图1-12所示的效果。
图1-12 修剪后的效果
第三步：绘制栏杆的中间部分。利用“复制”编辑工具，将修剪后得到的扁圆状图形竖直向上复制，偏移距离为580。利用“样条曲线”绘图工具，绘制出一条样条曲线，其形状及位置如图1-13（a）所示。
图1-13 栏杆的中间部分的绘制　　　　　　　　
利用“镜像”编辑工具，对刚刚绘制的样条曲线进行镜像复制，镜像线为两个扁圆状图形上下边中点的连线。结果如图1-13（b）所示。
第四步：绘制栏杆顶部。利用“矩形”绘图工具，在空白区再绘制一个长250，宽60的矩形。利用“移动”命令，将刚绘制的矩形下边的中点与上面的扁圆状图形的上边中点对齐，然后再将其竖直向上移动，移动距离为48。
利用“圆弧”绘图工具，绘制一条圆弧，并镜像复制，其形状与位置如图1-14所示。
图1-14 栏杆的顶部效果图　 　　图1-15 绘制完成后的栏杆
完成后的栏杆效果如图1-15所示。
第五步：将绘制好的栏杆定义成块。执行“绘图”｜“块”｜“创建”菜单命令，或单击“功能区”中“块”选项选项板中的创建块按钮，打开“块定义”对话框。输入块的名称为“langan”；单击“选择对象”按钮，选择整个栏杆后回车返回对话框；单击“拾取点”按钮，选择栏杆最下边线的中点为基点；选择“转化为块”单选项，其他为默认设置，结果如图1-16所示，单击“确定”按钮，完成块的定义。
图1-16 “块定义”对话框
第六步：移动复制栏杆。使用移动命令，将块“langan”移动到第一步绘制的阳台板上，其位置是块的基点与阳台板上边线的中点对齐，结果如图1-17所示。
图1-17 移动块到阳台板
利用“复制”编辑工具，将块“langan”分别向左右各复制三个，间距为370，结果如图1-18所示。
1-18 复制后的栏杆
第七步：绘制扶手。将当前层设置为“墙”图层，利用“矩形”绘图工具，分别绘制出两个长度和宽度分别为2740、100 和2640、40的矩形，它们之间的位置关系如图1-19所示。
图1-19 绘制完成后的扶手
第八步：移动扶手到栏杆上。使用“移动”命令，将刚绘制扶手移动到栏杆上，其位置是扶手下边的中点与中间栏杆上边的中点对齐。结果如图1-20所示。
图1-20 移动扶手到栏杆上
第九步：绘制阳台窗。将当前层设置为“窗_L”， 利用“多段线”绘图工具，绘制如图1-21(a)所示的线段。使用“偏移”修改工具，将刚才绘制的线段向外偏移复制，偏移距离为60。利用“直线”绘图工具，将刚才绘制的多段线闭合，结果如图1-21(b)所示。再使用“偏移”修改工具，将刚才绘制的直线向上偏移复制，偏移距离为1000。将刚偏移得到的直线再向上偏移复制，距离为60，结果如图1-21(c)所示。
图1-21 绘制阳台窗

使用“修剪”修改工具，将上面得到图形修剪成如图1-22(a)所示的效果。再使用“偏移”修改工具，将修剪后内层的两条长竖线分别向内进行偏移复制，偏移距离为610，结果如图1-22(b)所示。
图1-22 修剪和偏移复制
第十步：移动阳台窗到扶手上面，完成一层普通阳台的绘制，如图1-23所示。
图1-23 移动阳台窗到扶手上面
② 独立的标准窗户的绘制
绘制完成后独立的标准窗户的效果如图1-24所示。
图1-24 独立的标准窗户
第一步：绘制窗户的外框（窗框）。将当前层设置为“窗_T”，利用“矩形”绘图工具，绘制出九个矩形，从上到下其长宽分别为：1940、80；1840、120；1640、1600；1840、80；1740、120；300、50；300、50；200、150；200、150。对齐后各图形的位置如图1-25所示。
图1-25 绘制矩形
第二步：绘制内部窗体（窗户）。将当前层设置为“窗_L”， 利用“矩形”绘图工具，再绘制出三个矩形，从左到右其长宽分别为：70、1400；1100、1400和70、1400。对齐后各图形的位置如图1-26(a)所示。使用“偏移”修改工具，将中间大矩形向内偏移复制，偏移距离为30。使用“直线”绘图工具，将偏移得到的小矩形的上下边中点连接起来，使用“偏移”工具，将中线分别向左、右各复制一条，偏移距离为580。结果如图1-26(b)所示。再使用“直线”绘图工具，将偏移得到的小矩形的左右两条边的中点连接起来，然后将其向上移动，移动距离为300。结果如图1-26(c)所示。
图1-26 绘制窗体
第三步：将所绘制的窗户移动到窗框内，如图1-27所示。独立标准窗户绘制完成。
图1-27 移动窗户
③ 一层中间阳台的绘制
中间阳台比较复杂，但是可以利用前面绘制完成的一些图形来完成绘制，从而提高绘图的效率。绘制完成后一层中间阳台的效果如图1-28所示。
图1-28 一层中间阳台效果图
第一步：把前面绘制的一层普通阳台不带窗户部分复制一分，并把复制部分的最右边的栏杆删除，如图1-29所示。
图1-29 删除最右边的栏杆
第二步：使用“拉伸”修改工具，对阳台板和阳台扶手进行向右拉伸。执行拉伸命令后，命令行提示如下：
命令: _stretch
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象: 　　　　　　　　　　　　　　　　　　　
用从右向左框选方式选择阳台板和阳台扶手，如图1-30所示。
图1-30 选择要拉伸的对象
按回车键结束选择后命令行提示及操作如下：
指定基点或 [位移(D)] <位移>:　　　　　　　　　　　　用鼠标在选中的图形上任选一点
指定第二个点或 <使用第一个点作为位移>:　　　　　　　输入相对坐标 @370,0后回车
结果如图1-31a所示。
第三步：复制栏杆。选择右侧两个连续的栏杆，向右复制（注：复制时，以右侧未选中栏杆的右下角端点为基点，以右侧选中栏杆右下角端点为目标点）。结果如图1-31b所示。
图1-31 复制栏杆
第四步：绘制一层中间阳台的窗户。将前面绘制的普通阳台上的窗户复制一个到空白区域，使用“分解”修改工具，将复制过来的窗户分解。然后使用“偏移”修改工具，将左边的三条竖线向左偏移复制，偏移距离为1340。结果如图1-32所示。
图1-32 偏移复制三条竖线　　　　　　 　　图1-33 向左延伸矩形的水平线
第五步：使用“延伸”修改工具，将构成窗户的水平直线向左延伸至偏移复制所得到的最左边竖线位置。结果如图1-33所示。
第六步：使用“偏移”修改工具，将第四步偏移得到的右下方的竖线向右偏移复制，偏移距离为610。再次使用“偏移”修改工具，将刚才偏移得到的竖线再向右偏移复制，偏移距离为60。结果如图1-34所示。使用修剪命令，将图形修剪成图1-35所示的图形。
图1-34 两次偏移竖线　　　　　　 　　图1-35 修剪后的窗户
第七步：移动窗户到阳台的扶手上面。使用“移动”命令，将修剪后的窗户图形移动到到阳台扶手的上面，并与扶手上边线的中心点对齐。如图1-36所示。
图1-36 移动窗户到阳台扶手上面
第八步：使用“分解”修改工具，将构成阳台板和阳台扶手的矩形进行分解。然后使用“偏移”修改工具，将构成阳台板和阳台扶手所有矩形的左边线向左进行偏移复制，偏移距离为740，结果如图1-37所示。
图1-37 偏移复制所有左边线　　　　　　 　　图1-38 向左延伸矩形的水平线
第九步：使用“延伸”修改工具，将构成阳台板和阳台扶手的所有矩形的水平线向左延伸至偏移复制所得到的对应的竖线位置。然后使用“直线”绘图工具，绘制出两条竖线。结果如图1-38所示。
第十步：使用“直线”绘图工具，在构成阳台板和阳台扶手矩形的右边绘制两条竖线，其位置如图1-39所示。然后使用“延伸”修改工具，将构成阳台板和阳台扶手所有矩形的水平线向右延伸至刚绘制的最右边的竖线位置并将多余部分修剪掉。结果如图1-40所示。至此完成了一层中间阳台左半部分的绘制。通过镜像复制即可得到整个一层中间阳台。
图1-39 绘制两条竖线　　　　　　　　图1-40 向右延伸矩形的水平线
④ 完成一层的绘制
第一步：将当前图层设为“0层”，使用“直线”绘图工具，绘制整幢楼的定位线。结果如图1-41所示。
图1-41 整幢楼的定位线
第二步：选择前绘制的一层普通阳台，以上边线中点为基点，先使其与一层定位辅助线的左边线对齐，然后再将其向右移动1800,如图1-42所示。
图1-42 定位一层普通阳台
第三步：选择独立的窗户，用同样的方法将其移动到如图1-43所示的位置。
图1-43 定位独立窗户
第四步：选择前面绘制完成的中间阳台，将其中点（用辅助线将窗户上边线连接，选择其中点）和一层水平定位辅助线的中点对齐，如图1-44所示
图1-44 定位中间阳台
第五步：使用“镜像”修改工具，将普通阳台与独立窗户进行像镜复制，完成一层立面图的绘制，如图1-45所示。
图1-45 一层立面图
⑵　标准层的绘制
标准层的效果如图1-46所示。
图1-46 标准层立面图
① 标准层独立阳台栏杆的绘制
第一步：将当前层设置为“langan”层，使用“直线”绘图工具，绘制一条竖直线，其长度为1000，然后使用“偏移”修改工具，将其向右偏移复制，偏离距离为60。使用“阵列”修改工具，在弹出的对话框中选择“矩形阵列”，行数为“1”，列数为“11”,行偏移为“0”，列偏移为“240”。选择刚绘制的两条竖直线为阵列对象。单击“确定”按钮，阵列后的图形如图1-47所示。
图1-47 阵列复制后的图形 图1-48 绘制横线并偏移
第二步：使用“直线”绘图工具，绘制一条直线，将竖直直的线顶部相连，然后使用“偏移”修改工具，将其向下偏移复制，偏离距离分别为50、400、450，如图1-48所示。
② 绘制标准层
第一步：使用“复制”修改工具，将第一层的阳台板复制一份作为二层的阳台板，结果如图1-49所示。
图1-49 复制阳台板
　　第二步：将绘制的栏杆移到二层独立的阳台板上。（注：首先绘制一条辅助线，用直线将栏杆的两条边线的底部端点连接，移动时中点对齐），结果如图1-50所示。
图1-50 移动栏杆到独立阳台板
第三步：再使用“复制”修改工具，将标准层独立阳台栏杆复制到中间阳台上，（注：复制过程中，以两阳台板右侧边对应顶点为基点和目标点）结果如图1-51所示。
图1-51 复制独立阳台栏杆到中间阳台
第四步：选择左边的7条竖向栏杆，水平向左复制（注：复制过程中，以左边第八杆栏杆左上端点为基点，以最左边栏杆左上端点为目标点），结果如图1-52所示。
图1-52 向左复制竖向栏杆
第五步：将当前层设为“０”层，在靠近中线辅助线处绘制一条竖线，其长度为2500，距中间定位辅助线的距离为100，作为中间阳台的墙线。然后使用“延伸”修改工具，将栏杆的水平线延伸至新绘制的竖线，结果如图1-53所示。
图1-53 绘制中间阳台的墙线并延伸栏杆水平线
　　第六步：选择一层右侧的独立窗户，将其竖直向上复制一个，复制的距离为3000。结果如图1-54所示。
图1-54 复制独立窗户
第七步：选择一层的中间阳台上的窗户和独立阳台上的窗户，将其竖直向上复制，复制的距离为3000。结果如图1-55所示。
图1-55 复制阳台窗户
第八步：使用“镜像”复制工具，将已经绘制完成的标准层二层右半部分图形以中间定位线为镜像线进行镜像复制，得到标准层二层立面图，结果如图1-56所示。
图1-56 镜像复制
第九步：选择标准层二层的所有图形，使用“阵列”修改工具，在弹出的对话框中选择“矩形阵列”，并设置行数为“5”,列数为“1”，行偏移为“3000”，列偏移为“0”，对标准层进行阵列操作。结果如图1-57所示。
图1-57 阵列复制标准层
⑶ 顶层的绘制
① 将第一层的所有对象复制到顶层（注：复制过程中以一层一侧独立阳台板底边线中点为基点，以对应一侧最上面的标准层的阳台窗户上边线的中点为目标点）。
② 使用“分解”修改工具，将顶层的两个独立窗户分解，然后将其上面的两个矩形删除。结果如图1-58所示
图1-58 复制一层对象到顶层并删除独立窗户上面的两个矩形　　

③ 利用“矩形”绘图工具，分别绘制出三个长度和宽度分别为450、150 ；300 、150； 和100、100的矩形，它们之间的位置关系如图1-59所示。
图1-59 绘制并对齐矩形　　　 　　　　　图1-60 绘制样条曲线
④ 利用“样条曲线”绘图工具，绘制一条如图1-60所示的样条曲线，然后使用“修剪”修改工具，将多余部分删除，结果如图1-61所示。
图1-61 修剪后的效果图　　　 　　　　　图1-62 移动矩形
⑤ 利用“移动”工具，将修剪后的图形移动到如图1-62所示的位置（注：移动时以图形最下面水平线的右端点为基点，以顶层左上角点为目标点）。
⑥ 利用“镜像”复制工具，将移动后的图形以中间定位线为镜像线进行镜像复制，然后利用“直线”绘图工具，将四条水平线连接，完成顶层的绘制，结果如图1-63所示。
图1-63 完成后的顶层效果图
⑦ 将第⑥步操作所得到的图形，复制到二层和次顶层，并使用“修剪”命令，将与阳台板相交的部分修剪掉，最后删除中间定位线，至此完成了立面图基本图形的绘制，其效果如图1-64所示。
图1-64 基本立面图
⑷ 轮廓线与地面线的绘制
① 利用“直线”命令，绘制一条水平辅助线与建筑齐平，然后使用“矩形”命令，绘制一个矩形，使之将整个图形包括在内并与水平辅助线相交。结果如图1-64所示。
8-65 绘制辅助线
② 执行“绘图”|“边界”命令，在打开的“边界创建”对话框中单击“拾取点”按钮，在建筑与辅助矩形之间任取一点，如图1-66所示。这是系统经过分析后选择的边界，并且将其转换成的多段线。
图1-66 创建边界轮廓线
③ 执行“修改”|“对象”|“多段线”命令，选择刚刚得到的多段线，将其线宽修改为0.30MM，结果如图 1-67所示。
图1-67 加粗轮廓线
④ 删除辅助线，然后使用“直线”命令，绘制一条长24800的水平直线，将其线宽修改为0.50MM，按中点对齐方式，将其移动到与建筑齐平，作不地成线，如图1-68所示。
图1-68 地面线
⑸ 尺寸标注
在建筑立面图形中，通常只对层高进行尺寸标注。
① 绘制层高标注符号
绘制如图1-69所示的层高标注符号并将其定义成属性块（具体操作方法参见第七章中的图块的属性）。
1-69 层高标注符号
② 尺寸标注
使用“插入块”命令，在绘图区插入层高标注符号，命令行提示及操作如下：
命令: _insert 操作
指定插入点或 [基点(B)/比例(S)/旋转(R)]: 选择插入点
指定比例因子 <1>: 回车使用默认比例值1
指定旋转角度 <0>: 回车使用默认角度值0
输入属性值
输入层高标注值 <0.00>: －0.30 输入层高标注值－0.30
重复“插入块”命令，完成尺寸标注。
