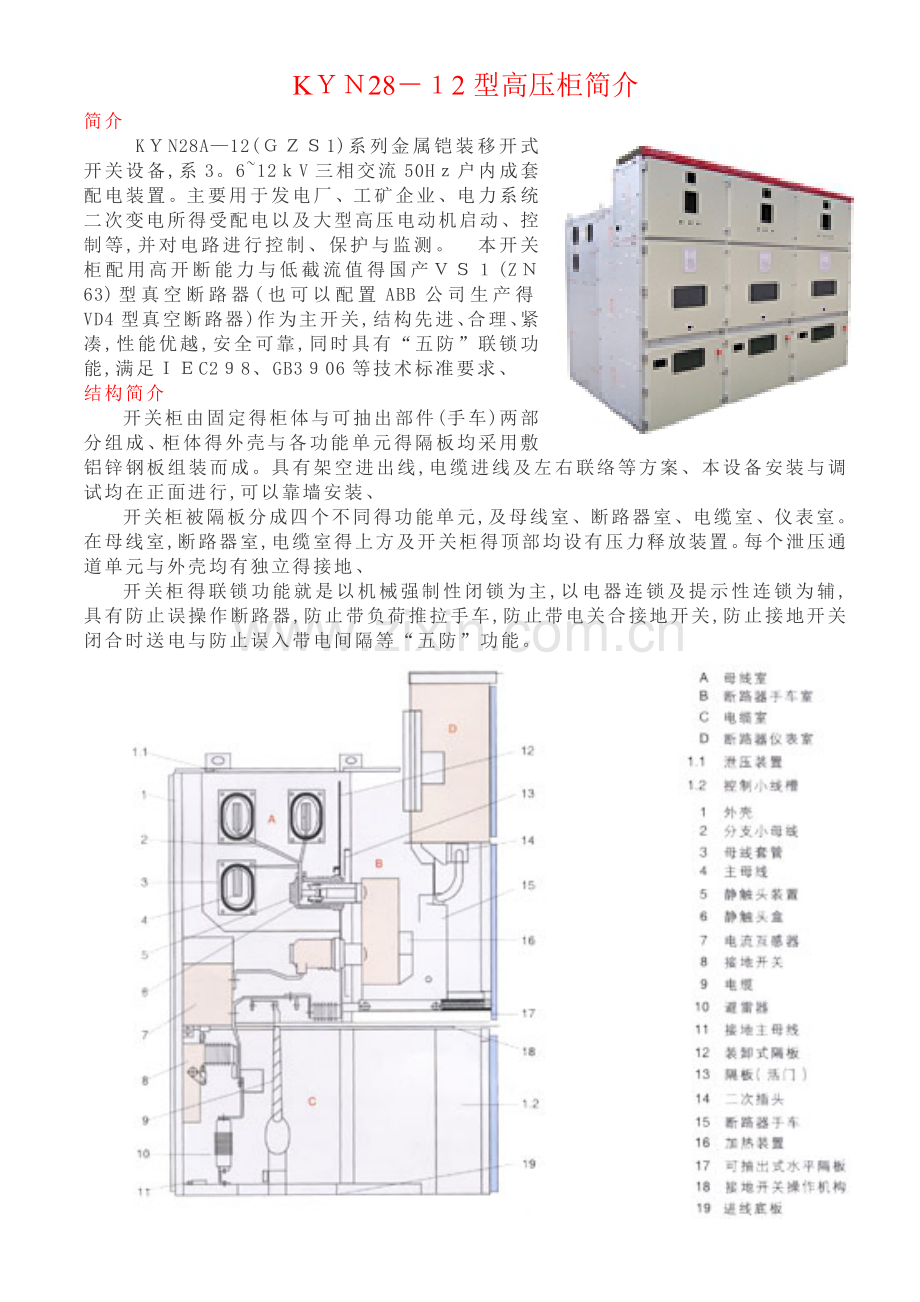

K282型高压柜简介简介KN28A12(1)系列金属铠装移开式开关设备,系3。612V三相交流50H户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所得受配电以及大型高压电动机启动、控制等,并对电路进行控制、保护与监测。本开关柜配用高开断能力与低截流值得国产(Z63)型真空断路器(也可以配置ABB公司生产得VD4型真空断路器)作为主开关,结构先进、合理、紧凑,性能优越,安全可靠,同时具有“五防”联锁功能,满足C28、GB306等技术标准要求、结构简介开关柜由固定得柜体与可抽出部件(手车)两部分组成、柜体得外壳与各功能单元得隔板均采用敷铝锌钢板组装而成。具有架空进出线,电缆进线及左右联络等方案、本设备安装与调试均在正面进行,可以靠墙安装、开关柜被隔板分成四个不同得功能单元,及母线室、断路器室、电缆室、仪表室。在母线室,断路器室,电缆室得上方及开关柜得顶部均设有压力释放装置。每个泄压通道单元与外壳均有独立得接地、开关柜得联锁功能就是以机械强制性闭锁为主,以电器连锁及提示性连锁为辅,具有防止误操作断路器,防止带负荷推拉手车,防止带电关合接地开关,防止接地开关闭合时送电与防止误入带电间隔等“五防”功能。柜型分类高低柜外形源自AB形式,平顶柜外形源自森源形式,无特殊要求时均按高低柜制作,但当母线室内有布置一次器件得需求时(如电压互感器),为保障足够得安全间隙,需按照平顶柜形式处理。宽度与深度得要求则见下表:小测试安装要求、开关柜得安装尺寸与基础安装尺寸见下图。柜体单列时,柜前走廊以2。5m为宜,双列布工时,柜前操作走廊以3m为宜。3、按工程需要与图纸标明,将开关柜连至她们特定得位置,如果一排较长得开关柜排列(为 10台以上),拼柜工作应从中部开始。4。当开关柜已完全组合(拼接)好时,可用12地脚螺栓将其与基础构架相联成用电焊与基础焊牢。柜体得选型及主要部件得配置标准1. 柜型:柜体宽度得选择与手车断路器极间距直接关联,20m极间距选择800m宽度柜体,2mm极间距选择00mm宽度柜体。2. 转运小车:单柜时与柜体宽度相对应,数量件。并柜时,由于1000mm柜体较少(一般就是进线、母联、隔离柜),因此配备1件100m转运小车;其她出线柜视柜体数量适当配备0m转运小车,10台柜体内配备2台较合适,10台以上可配备台,大批量柜体时则需与客户协定。3. PT手车:数量与宽度均与对应得PT柜相匹配、常规为中置式。4. 隔离手车:数量、宽度与额定电流均与对应得隔离柜相匹配、5. 计量手车:数量、宽度与额定电流均与对应得计量柜相匹配。6. 侧封板:深度与柜深对应;单柜配1组,每段并柜配组。7. 联锁装置:数量与接地刀得数量对应、8. 接地开关:通常只出线柜含接地开关,准确数量则需按电气设计方案配备,规格上分断电流与极间距均与对应柜体匹配、9. 触头盒、静触头:二者从规格到数量一一对应,规格上与所在柜体分支回路额定电流大小相匹配;数量上凡就是有断路器得柜体与隔离柜、手车式计量柜均按每柜件配备,PT柜按每柜3件配备、10. 穿墙套管:并柜使用,装在柜体左侧。数量为(n1)*3,n为每段并柜柜体数量、11. 绝缘子:按每柜件计。12. 电磁锁:如进线柜、母联柜、隔离柜等无接地刀得柜体需按每柜1件配备。13. 传感器与显示器:按每柜1套计。14. 辅助开关:数量与接地刀得数量对应。15. 接地刀操作手柄:0台以内按3件配,20台以内按35件配、16. 解锁手柄:与接地刀操作手柄同。17. 航空插座:与断路器数量对应。18. 模拟牌:每柜1件。19. 小母线端子:并柜使用,数量为(1)*15,n为每段并柜柜体数量、20. 照明灯:每柜1件。21. 程序锁:一段并柜柜体中存在两柜体之间保持互锁关系,不能同时合闸,如电机正反转控制时,使用两锁一匙,数量1套;柜体为两端进线供电,中间含有母联柜,三柜不能同时合闸时,使用三锁两匙,数量1套、22. 电缆夹:每根电缆配件。单柜电缆进出线时配件;并柜电缆进出线时,进线柜与出线柜每柜件(大电流进线柜适当增加)。T柜、母联柜、隔离柜不需配备。23. 密封圈:对应电缆夹按3:配备。24. 闭锁电磁锁:通常并柜中得隔离柜使用1件,其她柜体需视电气设计中得特殊闭锁要求而配备。母排得用量计算方法 母排得型号选取应遵循相关标准,按照公式从主回路与分支回路得额定电流大小换算而来,同时兼顾满足柜体得极间距要求。当一根母排载流量不能满足要求时,还可以采取双根得形式。对于更大得电流要求(如400A及以上),行业中另有管型母排与双“型母排得方案。1、 并柜母排:并柜总长度 3 (根数)2、 每柜柜内排:1、2米 (根数)3、 地排:并柜总长度其她主要零部件与耗材得用量1、 二次母线6铜棒:并柜总长度 小母线端子节数2、 130螺栓、螺母、平垫、弹垫:母排宽度 0m 5套/柜母排宽度80mm 60套柜3、 铜芯线:R1、5m2 150米柜BV2、5mm 80米/柜
