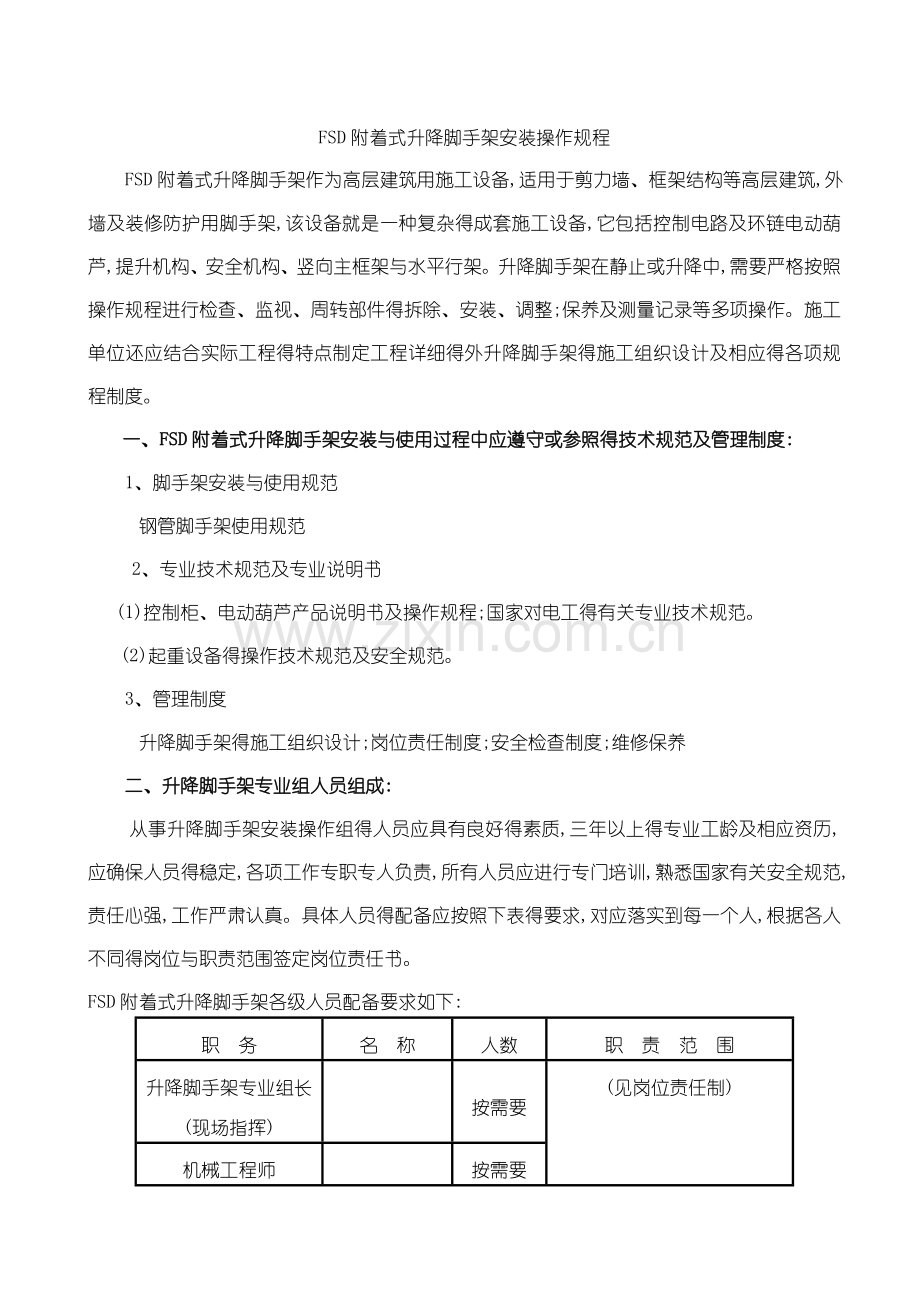

FSD附着式升降脚手架安装操作规程
FSD附着式升降脚手架作为高层建筑用施工设备,适用于剪力墙、框架结构等高层建筑,外墙及装修防护用脚手架,该设备就是一种复杂得成套施工设备,它包括控制电路及环链电动葫芦,提升机构、安全机构、竖向主框架与水平行架。升降脚手架在静止或升降中,需要严格按照操作规程进行检查、监视、周转部件得拆除、安装、调整;保养及测量记录等多项操作。施工单位还应结合实际工程得特点制定工程详细得外升降脚手架得施工组织设计及相应得各项规程制度。
一、FSD附着式升降脚手架安装与使用过程中应遵守或参照得技术规范及管理制度:
1、脚手架安装与使用规范
钢管脚手架使用规范
2、专业技术规范及专业说明书
(1)控制柜、电动葫芦产品说明书及操作规程;国家对电工得有关专业技术规范。
(2)起重设备得操作技术规范及安全规范。
3、管理制度
升降脚手架得施工组织设计;岗位责任制度;安全检查制度;维修保养
二、升降脚手架专业组人员组成:
从事升降脚手架安装操作组得人员应具有良好得素质,三年以上得专业工龄及相应资历,应确保人员得稳定,各项工作专职专人负责,所有人员应进行专门培训,熟悉国家有关安全规范,责任心强,工作严肃认真。具体人员得配备应按照下表得要求,对应落实到每一个人,根据各人不同得岗位与职责范围签定岗位责任书。
FSD附着式升降脚手架各级人员配备要求如下:
职 务
名 称
人数
职 责 范 围
升降脚手架专业组长
(现场指挥)

按需要
(见岗位责任制)
机械工程师

按需要
安全员

1
架子班班长

按需要
架子工

按需要
辅助工

按需要
电工

按需要
钳工

按需要

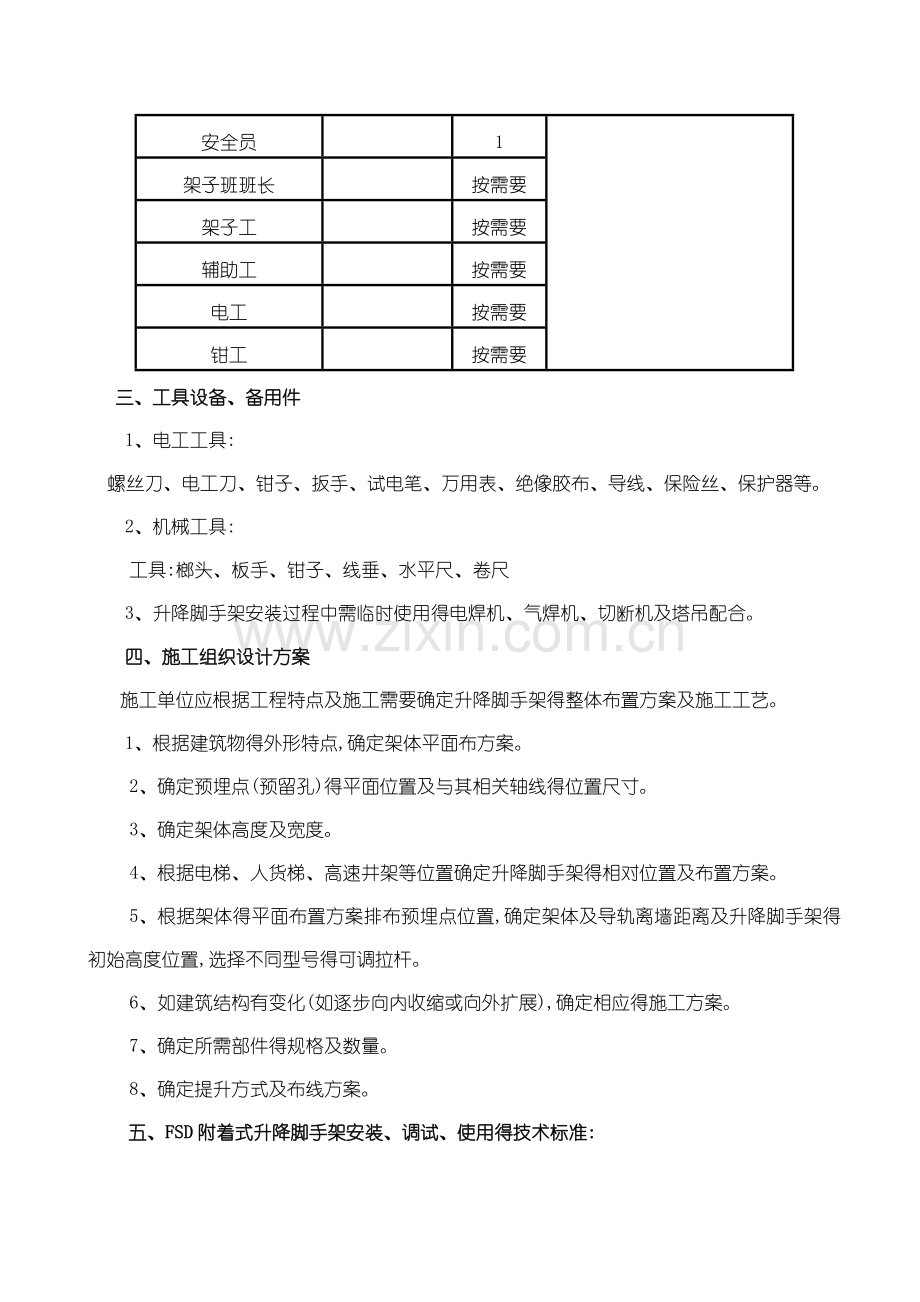

三、工具设备、备用件
1、电工工具:
螺丝刀、电工刀、钳子、扳手、试电笔、万用表、绝像胶布、导线、保险丝、保护器等。
2、机械工具:
工具:榔头、板手、钳子、线垂、水平尺、卷尺
3、升降脚手架安装过程中需临时使用得电焊机、气焊机、切断机及塔吊配合。
四、施工组织设计方案
施工单位应根据工程特点及施工需要确定升降脚手架得整体布置方案及施工工艺。
1、根据建筑物得外形特点,确定架体平面布方案。
2、确定预埋点(预留孔)得平面位置及与其相关轴线得位置尺寸。
3、确定架体高度及宽度。
4、根据电梯、人货梯、高速井架等位置确定升降脚手架得相对位置及布置方案。
5、根据架体得平面布置方案排布预埋点位置,确定架体及导轨离墙距离及升降脚手架得初始高度位置,选择不同型号得可调拉杆。
6、如建筑结构有变化(如逐步向内收缩或向外扩展),确定相应得施工方案。
7、确定所需部件得规格及数量。
8、确定提升方式及布线方案。
五、FSD附着式升降脚手架安装、调试、使用得技术标准:
1、对各楼房预埋点得要求:预埋点位置与相关轴线得水平偏差不大于+20mm。
2、导轨得偏差
导轨离墙距离(控制相对轴线距离)偏差不大于+20mm;相邻导轨得高度偏差不大于30mm;导轨弹性变形不大于+20mm。
3、架体得要求
架体得水平度要求偏差不大于30mm;架体得标准离墙距离(控制与轴线标准距离)偏差不大于20mm;架体立杆垂直最大偏差为20mm。
4、荷载要求
(1)在静止状态下允许有三个操作层同时施工,每层施工荷载为2KN/M。
(2)在升降脚手架升降过程中不允许有施工荷载。
六、FSD附着式升降脚手架得安装、调整
1、架体得安装
(1)组装升降脚手架架体时,先搭设一个安装层平台,平台得位置应低于该安装楼面100-200mm,平台能够承受10KN/M2得荷载。平台水平度应控制在20mm范围内。平台得宽度应大于升降脚手架宽度300mm,平台边缘设有防护栏杆。
(2)组装水平桁架:第一步架得组装就是整套升降脚手架安装质量得关键一定要认真仔细,严格按要求进行。
A、一般来说,应以建筑物外形结构形状变化复杂,架体同结构相关因素得地方作为架体搭设得起始点。
B、依照升降脚手架平面布置图,在预先搭设得平台上搭设,应保证立杆、横杆得水平度与垂直度在规定得标准范围内,严格控制标准离墙距离。
C、建立每个提升点处立杆相对建筑物关轴线得尺寸关系档案,以反映每个提升机构相对控制轴线得尺寸关系,并确定准确得预埋点位置尺寸。
(3)组装后序架体,除按以上要求进行外,还应注意以下几点:
A、在搭设时如出现误差积累造成某一立杆点左右位置偏差太大时,可现场根据具体情况调整横杆长度组合。
B、架体继续往上搭设,要控制立杆与每一楼层得标准墙距离与相应得垂直度,水平度要求。
C、立杆得相邻结点要错开,以保证架体得整体刚度。
D、按照确定得预埋点位置尺寸设置预埋件。
E、根据施工现场进度,保持架体至少高出施工楼面半层得高度。
F、在提升机构未安装好以前,架体应与建筑物有临时连墙拉接处理,以保证架体得刚性几安全。
G、安装廊道斜杆与内外排剪刀撑。
H、搭设每步架得脚手板,扶手及安全网,升降脚手架最底一步架底平面要用脚手板封闭,以防止物品掉落,如果使用钢筋网片或密封性不好得脚手板,每隔三步架封闭一层。
2、提升机构得安装
在墙体上安装钢挑梁,将导轮套入导轨,安装穿墙螺栓;后续钢挑梁得安装;提升机构安装:A、安装吊杆;B、将电动葫芦安装在钢梁上;C、电器系统要效接地;D、升降脚手架要采取有效得防雷避雷措施;E、调整葫芦高度,挂好倒链并预紧,预紧时倒链不宜过紧,以拉直为准。
七、提升操作程序
1、作业前安全检查
根据作业指令书由现场安全员组织专业人员进行升降作业前安全检查,填妥检查表。
(1)升降脚手架搭设、机构安装完成后,由技术员及现场指挥、安全员、施工班长、电工等组成验收小组,对升降脚手架节点得紧固性、架体得垂直度、行架得垂直度与水平度、架体得高度、提升机构得安装情况,以及电控柜得安装(如有无缺相保护,有无过载显示功能等)情况,电线电缆得敷设等项目,进行检查验收,并填写检查验收表,对不合格得项目,下达整改通知,整改后经复查,合格后方能使用。
(2)根据主体施工进度,由现场技检部门,检验升降脚手架附墙点砼强度达到C10强度。安全技术部门检查支模构件,临边堆物,及升降脚手架得存在状态。认为具备安全提升条件后,填妥升降作业通知单,并对升降脚手架班组下达作业通知。
(3)升降脚手架提升作业前,由技术员、安全员,对将进行提升作业得人员进行安全技术交底,并签名(一式三份),班组长进行具体得作业分工。
(4)提升前,必须发出书面通知(或在醒目地方用板写上),告知与升降脚手架提升时有安全影响得临边作业,悬空、高空作业等相关班组,具体提升作业时间。并在架体下方相关地面上用警戒绳圈示警范围,并派专人监护。
(5)提升作业人员上岗前必须对通信设备(对讲机)进行复查、调试,统一到无干扰得同一频率后,方可进入各自得施工位置。
2、各类人员各就各位,确认无误后,由现场指挥下达提升命令。各专业人员按各自得职责范围巡视、观察,要求注意力集中,认真负责。
(1)各类人员进入施工位置后,用对讲机对话检查,班组长复查。由现场指挥下达升降作业指令,各专门人员按分工进行职责范围得工作,要求注意力集中,认真负责。
(2)预紧葫芦倒链,要求由班组长亲自进行每个葫芦得预紧过程,以全面掌握葫芦预紧情况,控制柜人员配合,确保各机位受力均匀,不发生过、欠载事情,并使架体附墙拉筋松动,不受力。
(3)全部葫芦预紧后,统一拆除架体附墙机构,使整个架体完全悬挂于葫芦上。
(4)确认架体附墙机构拆除完毕,主体临边无障碍后,班组长下令,翻起第一、第二两道翻板。
(5)班长通过对讲机检查各岗位工作情况,并亲自复查,确认无误后,通知电控柜操作电工及全体提升作业人员架体,启动电动葫芦,正式开始提升。
3、安全员负责升降前后检查及警戒区域得警戒。
4、架体提升到标准高度后(一个楼层),放下翻板,即进行架体得附墙机构与拉结点得安装,并做好架体周边洞口、临边防护。
5、架体附墙安全围护做好后,先进行自检,再申请甲方安全部门与我方技术员、安全员、班组长结合检查验收,填写表格,并办好使用移交手续。
6、拆除地面警戒。
7、注意事项:
(1)提升后及时恢复防护做到防护到位。
(2)提升指令下达前后得检查必须按规定进行。
(3)提升到位后架体水平约束上端最大悬挑约1/3架体高。
(4)结构每施工一层,提升架提升一层。
(5)提升设备除日常维护、保养外,每月进行一次彻底得保养,电器系统每次使用之前要进行性能检查。
八、转换程序
在结构封顶后,升降脚手架将转为外墙装修架,进行下降操作。
九、下降操作程序
1、安全检查
根据作业指令书由现场安全员组织专业人员进行安全检查。
2、各类人员各就各位,确认无误后,由现场总指挥下达升降命令。各专业人员按各自得职责范围巡视、观察,要求注意力集中,认真负责,发现异常立即停止下降,确定故障排除后,方可再次下降。
3、调整葫芦,将倒链预紧,注意力不能太大;将上一层导轮安装到架体下层楼面上;将架体与墙可靠拉结,作好防护,并组织作业后专项检查,填妥检查表。
4、注意事项:
(1)下降前特别要注意架子得清理工作,翻板在不影响下降得情况下可不予翻起,而随架体下滑。下降过程中,巡视人员一定要加强责任心,杜绝损坏已装修表面与已安装得门窗得现象发生。
(2)架体下降耗时约1小时,此作业时间应在施工时间计划表中单独列出。下降过程中,架体下方停止一切作业;下降过程中,架体不应滞留贴面材料,无关人员全部撤离架子。
(3)按下降指令书进行下降作业;架体使用中,物料应均衡放置。
(4)保证架体使用中垂直度不超差得措施:严格操作规程,加强工人责任心;强化架体使用前得验收工作,由专人验收后方投入使用。
十、FSD附着式升降脚手架在使用过程中应注意得事项:
现场操作人员应树立安全第一,预防为主得思想,应健全各项规定制定。
六级以上大风及雷雨天不能进行升降操作;控制柜、电动葫芦应注意防雨;防止导线断路、短路。相位应正确一致,在工地总电源改动,及新电源柜安装时,应检查其相位就是否同控制柜相位一致;防止葫芦翻链;应有可靠得避雷措施;在升降时应设警戒线,任何人员不准在警戒范围内走动;施工荷载不容许超过规定荷载;架体结点每升降5层或一个月,全面检查一次,提升机构每次升降前都应检查一次,如有部件损坏应及时更换,填写有关检查表;非闭环架体,一般其端头一跨提升机构应向外增加一步,以平衡荷载。
十一、安全检查内容及检查方法
1、升降前得检查
检查联结点处就是否拧紧;检查所有螺纹联结处螺母就是否拧紧;检查所有障碍物就是否拆除、约束就是否解除;检查所有提升点得预埋点处导轨离墙距离就是否符合提升点数据档案;检查葫芦就是否挂好,链条有无翻链、扭曲现象,提升倒链就是否挂好、预紧;检查电控柜、电动葫芦供电系统就是否正常。
2、升降中得检查
检查电动葫芦链条有无翻链、扭曲现象;有无异物干涉架体升降。
3、升降后得检查
检查联结处就是否拧紧;检查所有螺纹联结处螺母就是否拧紧;检查所有提升点处导轨离墙距离就是否符合提升点数据档案;检查导轨离墙有无变化,导轨、架体有无变形;检查临边防护就是否搭设妥当。
十二、拆架要求:
根据现场情况,制定专门拆架方案,由专人负责实施。
拆除时设警戒区,由专人负责警戒;清除脚手架上得留存材料、杂物等;脚手架拆除顺序:脚手笆—栏杆—剪刀撑—牵杆—横楞—立杆,按自上而下、先装者后拆,后装者先拆逐步拆除,必须一步一清,不得上下同时作业,剪刀撑先拆中间扣,再拆两头扣,由中间操作人往下递杆件;拆除时注意:塔吊在提升架拆除后方可拆除;尤其就是仅上升不下降得架体拆除,安全性特别重要,决不允许有物件坠落。
十三、维修保养制度
FSD附着式升降脚手架属于大型建筑施工设备,它与所有设备一样,需要定期维修保养,其保养得好坏程度直接影响着架子得提升情况与升降脚手架得使用寿命,必须按照制度严格执行。严禁“三违”即违章指控,违反操作规程,违反劳动纪律现象出现。
1、安全钳定期注入润滑油(一般每隔一个月注一次);花兰螺栓得螺纹表面必须定期润滑(一般每隔一个月润滑一次),外露得螺纹表面必须用帆布套或塑料布包封,以免杂物落在其上。
3、施工期间,每次浇注完混凝土后,必须将导轮表面得杂物及时清,以便导轮顺利运行。
4、电动葫芦得表面要用帆布或包封,以免杂物掉入,同时葫芦得链条要定期涂润滑油(一般每月润滑一次),以防链条生锈;电控柜要有防雨、防潮及接地措施,避免暴晒与烘烤。
6、工程竣工后,应将所升降脚手架得所有零件表面异物彻底清除干净,重新涂漆,将已经损坏得零件重新更换,以便投入下一工程。
十四、报废制度:
周转使用得FSD附着式升降脚手架构件必须经修整检验合格后,方可投入使用,为保障FSD附着式升降脚手架得安全使用,制订如下报废制度。
1、提升系统:构件使用中出现变形,经鉴定合格后方可使用。
(1)电动葫芦正常周期为三个楼盘(3年)。
允许对损坏零件进行更换维修;链条出现裂纹,变形,大得压痕,必须报废。
(2)承力主框架、钢挑梁正常周期为2个楼盘。
(3)穿墙螺栓、螺母使用周期为1个楼盘。使用中出现下列情况作报废处理:A、裂纹 B、螺纹锈蚀严重 C、螺纹磨损
(4)防坠装置周期为2个楼盘。
(5)电控箱使用周期为2个楼盘,允许经检验合格得电器继续使用。
十五、常见故障得处理:

常见故障
故障原因
处理方法
葫
芦

电动葫芦动作方向与按钮箭头指示方向不符。
电源相位不正确。
换接电源中任意两根接线
电动葫芦不能起动或能起动而杂声大而不能工作。
1、一相电源中断。
2、电源电压过低(低 于340V)。
3、电机未能解除制动(可能锈蚀咬死)。
1、检查电源。
2、检查电源电压。
3、卸开擦净制动面。
电动葫芦不能制动或制动距离大。
1、摩擦片有油污。
2、摩擦片磨损。
3、制动弹簧损坏或压力不足。
1、卸下盖体用砂布擦净油污。
2、调整制动机构,保持制动行程。
3、更换制动弹簧。
电动葫芦电机温开过高。
1、润滑油失效或漏失。
2、制动行程过小,有高速摩擦。
1、改善润滑。
2、重新调整制动机构。
电控柜
操作按钮置于升降位置,接触器不吸合。
1、操作开关电线损
伤、断路。
2、操作开关内部接
点松动。
1、更换电线。
2、更换操作开关。
电控柜无法启动
1、电源失压或缺相。
1、检查电源,漏电开关。
十六、其它
1、所有有关规程依照本规程为准。
2、本规程未尽事宜详见国家有关建筑施工规范合安全规范。
