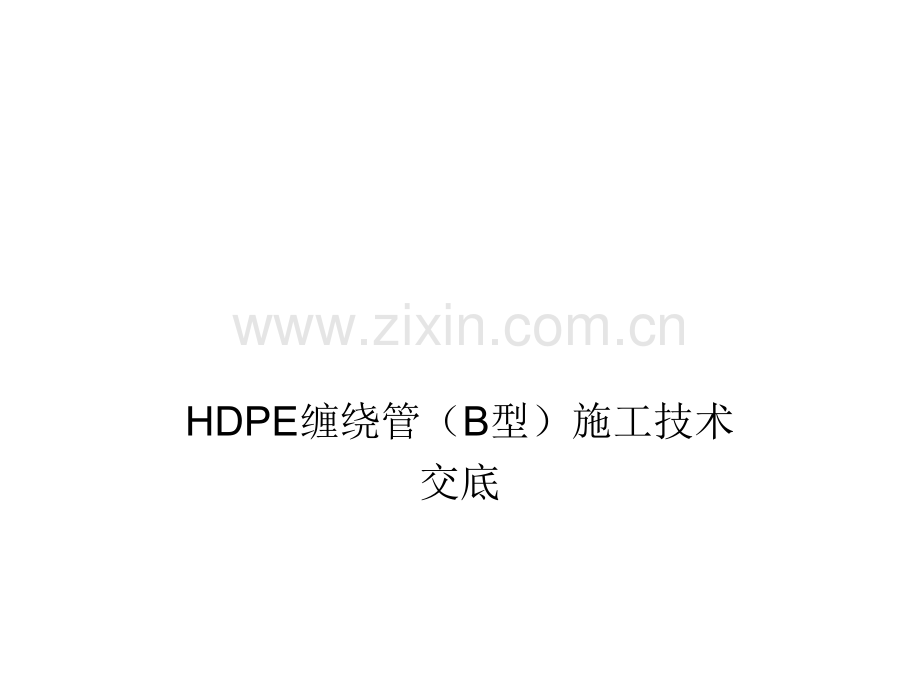

HDPE管道B型施工技术交底解析.pptx

HDPE缠绕管（B型）施工技术交底管材要求高密度聚乙烯（HDPE）缠绕增强管，是一种内壁光滑、外壁为螺形状加强肋，由螺旋缠绕工艺制成的异形结构壁管材，属柔性管材。HDPE缠绕增强管采用高密度聚乙烯为原料，在热熔状态下通过缠绕成型工艺制成，并在热态未脱模前，通过滚动风冷方式冷却，管道逐步散热，壁厚均匀。(G B/T1 9472-2004)埋地用 聚乙烯(P E)结构壁管道系统第 2 部分:聚乙烯缠绕结构壁管材工程简介本工程根据设计图纸要求在道路两侧各设置一条雨水管道及道路右侧污水管道，全线共条管道管材要求HDPE缠绕增强管B型采用承插式电熔连接，管道两端在生产时被加工成承口和插口，并在承口端嵌入电熔丝，管道承插连接时，只需接入电源即可完成焊接，可以使管线系统实现零渗漏。本工程管道连接方式管道与检查井连接图纸要求：1）与检查井相连接的HDPE管道先使用毛刷或棉纱清理干净，在其管壁外侧均匀涂刷胶粘剂（长度不得小于检查井井壁），随即撒上干燥的黄沙于胶粘剂，固结成有一定强度的中介层。本工程管道连接方式管道与检查井连接图纸要求：2）井室砌筑至管井衔接处时用C20砼管下座浆和管壁四周嵌实，同时在井外壁沿管壁周围抹成三角形止水圈（这个做法和检查井通用图里面的做法有冲突）本工程管道连接方式检查井通用图 管道与检查井连接详图本工程管道连接方式2、管道之间连接，热熔连接管道施工流程（参照GB50268-2008要求）施工准备 测量放线 沟槽开挖、验收 管道基础 管道敷设 管道连接 砌筑检查井（穿插检查井与管道连接的处理）闭水试验 管道沟槽回填。机械安全操作规程施工现场临时用电规程施工准备管材检验HDPE缠绕增强管作为一种新型管材，对其质量应严格进行把关。对于到场管材，可先采用目测法，如发现管道有损伤应将其与其它管道分开。必须核查进场管材质保资料，是否符合相关设计文件及招投标文件要求（是否有指定品牌？）施工准备管材检验HDPE管材生产标准为(G B/T1 9472-2004)或企业标准，应复测其各项数据以是否符合标准。施工方应及时就同一时间进场同批次同管径的管道进行进场检测。施工准备管材存放在夏季高温季节，场地内存放时应使用油布或其他遮荫材料进行覆盖，避免管材长期曝晒，并保持管间空气流通，以免温度过高对管道质量造成不良影响。雨季时做好防水措施，承插口保持清洁。施工准备管材存放短距离搬运不应在坚硬不平地面或石子地面上滚动以防损伤管道，内径1000mm时不宜叠放运输，小口径管道叠放时其高度不宜超过2m。施工准备管材存放管道主要采用机械装卸，因其材质为聚乙烯塑料，装卸时应采用柔韧性好的非金属吊带进行绑扎，不宜采用钢丝绳或链条，以免对管道造成损伤。更不能使用直接从车上滚下的卸车方式。返回测量放线必须使用经过标定（有效期内）的全站仪（管位及检查井位置确定）和水准仪（测量高程）核测临时水准点闭合差和方位角闭合差是否在允许范围内，分内业计算资料复核及现场测量复核。测量放线检测管道中心控制点，中心桩，要求施工单位在管道的起点、终点，平面折点，竖向折点及直线段控制点埋设中心桩，桩顶要钉中心钉；测量放线施工单位在放线时应埋设坡度板并检查坡度板位置和高程是否准确，是否与水准点闭合；检查接入原有管道的高程；及时上报测量复核记录等相关资料返回沟槽开挖、验收沟槽开挖严禁扰动槽底土壤，不允许超挖，机械开挖时要予留一定厚度土层，由人工清挖防止机械超挖，槽底局部超挖要按设计、施工单位的处理措施或施工技术规程进行处理。沟槽开挖、验收根据城市排水管道相关国家规范（GB50268-2008）的要求，管道沟槽开挖后需要设计、建设、监理、施工、勘察共同对沟槽进行验槽，确认符合原地勘报告要求，符合设计关于地基承载力的验算要求。地质情况发生变化时必须要重新进行地基验槽。（并不是一个项目或一条管道只进行一次地基验槽）(有待商榷)沟槽开挖、验收沟槽开挖如果地下水位较高，应进行降水或开挖排水明（盲）沟保证沟槽不受浸泡。必要时必须使用井点降水设备或其他合适的工艺降低地下水位沟槽开挖、验收监理工程师根据施工方施工方案中沟槽支护方案，并依据设计、施工技术规程要求和施工单位的支护方案旁站检查支护施工作业，对不符合要求和违章作业及出现威胁安全的重大隐患时有权责令其改正或要求现场紧急停工。沟槽开挖、验收沟槽位于软土或杂填土地段一般需要做基底处理，施工过程监理工程师要按设计图纸规定进行隐蔽工程检查，处理后的基底的承载力或密实度必须达到设计规定。沟槽开挖、验收沟槽两侧一般不允许堆土，如施工环境限制和施工需要在沟槽边堆土时，堆土距槽边不得小于1米且高度不得大于1.5米，应根据下管及运输的要求，确定沟槽两侧的堆土量与堆土方式。多余弃土应及时运输至预定的弃土或临时堆场。避免沟槽边长时间受到大的土压力，造成边坡失稳。雨天堆积过高的极易造成土体滑坡。沟槽开挖、验收在雨季施工要求施工单位制定施工排水措施检查沟槽两侧临时排水沟是否满足排水需要。监理工程师巡检查时，要检查安全施工，在检查支护、排水施工同时检查机械作业，作业范围内电力线路高度、道路、车辆，施工现场警示，围护设置等。返回沟槽开挖、验收返回管道基础、原状地基承载力符合设计要求。、基础的做法及用材应符合设计要求，主要复核截面尺寸、压实度等指标。、复核管道基础顶面的标高。返回管道敷设、管道连接根据给水排水管道施工验收规范（GB50268-2008）5.10.8条规定：接口熔焊连接应符合以下要求：1）焊缝应完整，无缺损和变形现象；焊缝连接应紧密，武器空、鼓泡和裂缝；电熔连接的电阻丝不裸露；2）熔焊焊缝焊接力学性能不低于母材；管道敷设、管道连接3）热熔对接连接后应形成凸缘，且凸缘形状大小均匀一直，无气孔、鼓泡和裂缝；接头处有沿关节圆周平滑对称的外翻边，外翻边最低处的深度不得低于管节外表面；关闭内翻遍应铲平；对接错边量不大于管材壁厚的10%，且不大于3mm；管道敷设、管道连接检查方法：观察；检查熔焊连接工艺试验报告和焊接作业指导书，检查熔焊连接施工记录、熔焊外观质量检查记录、焊接力学性能检测报告。检查熔焊连接工艺试验报告和焊接作业指导书（最好由管材生产厂家提供相关资料）管道敷设、管道连接检查数量：外观质量全数检查；熔焊焊缝力学性能试验每200接口不少于1组；现场进行破坏性检验或翻遍切除检验（可任选一种）时，现场破坏性检验每50个接口不少于1个，现场翻遍切除检验每50个接头不少于3个；单位工程中接口数量不足50个时，仅做熔焊焊缝焊接力学性能试验，可不做现场检验。（本工程肯定超了，所以需要确定试验取样方案，施工方上报）管道敷设、管道连接柔性管道安装的主控项目1、管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡。2、柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况。3、管道铺设安装必须稳固，管道安装后线形平直。管道敷设、管道连接柔性管道安装的一般项目管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象。管道与井室洞口之间无渗漏水。管道敷设、管道连接用吊车下管施工时要检查吊车状态，吊车司机培训上岗证，吊车有专人指挥作业，吊车作业位置距槽边距离是否符合安全施工要求。严禁吊车在架空输电线路下施工，吊车在架空线路一侧施工时其水平和垂直安全距离相关安全规程的要求。管道敷设、管道连接返回检查井砌筑（1）、主控项目：地基承载力必须符合设计要求砂浆强度等级必须符合设计要求，按标准图施工时必须符合标准图要求。井室、盖板混凝土抗压强度必须符合设计要求，按标准图施工时必须符合标准图要求。检查井砌筑（1）、主控项目：井盖选用符合设计或标准图要求，标识明显。井周边回填土压实度必须符合设计和相关规范规定。检查井允许偏差符合下表规定。检查井砌筑检查井砌筑检查井砌筑一般项目：一般项目：井壁砌筑应位置准确，灰浆饱满，灰井壁砌筑应位置准确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面应压光，缝平整，不得有通缝、瞎缝，抹面应压光，不得有空隙，裂缝等现象。不得有空隙，裂缝等现象。井内流槽应平顺圆滑，与井壁同步砌井内流槽应平顺圆滑，与井壁同步砌筑完成，不得时候填充。筑完成，不得时候填充。踏步应安装牢固，位置正确。踏步应安装牢固，位置正确。返回闭水试验主控项目：雨水、污水管道必须进行闭水试验。闭水试验段应按井距、管径分隔，带井试验。管道外观不得有漏水现象。实测漏水量必须小于或等于标准试验水头的允许渗水量。长度不宜超过5个井段（GB50268-2008 9.1.9条）闭水试验一般项目：闭水试验在回填土前进行。试验段灌满水后需浸泡24小时后进行。管道闭水检验频率要符合GB50268-2008的要求。管道标准试验水头及闭水试验允许渗水量应符合GB50268-2008的要求。闭水试验压力管道特殊要求：（本工程指倒虹管）9.2.3采用钢管、化学建材管的压力管道，管道中的最后一个焊接接口完毕一个小时以上方可进行水压试验。9.2.4水压试验管道内径大于或等于600mm时，试验管段端部的第一个接口应采用柔性接口，或采用特制的柔性接口堵板。闭水试验压力管道特殊要求：（本工程指倒虹管）9.2.5水压试验采用的设备仪表规格及其安装应符合以下规定：1、采用弹簧压力计时，精度不低于1.5级，最大量程宜为试验压力的1.31.5倍，表壳的公称直径不宜小于150mm，使用前经校正并具有符合规定的检定证书；闭水试验压力管道特殊要求：（本工程指倒虹管）2水泵、压力计应安装在试验段的两端部与管道轴线相垂直的支管上。闭水试验压力管道特殊要求：（本工程指倒虹管）闭水试验压力管道特殊要求：（本工程指倒虹管）试验过程：预试验阶段，水压加到试验压力，稳压30分钟，期间压力下降可补充加压，但不得超过试验压力。检查有无漏水、损坏等情况，如发现问题，停止加压，查明原因并修复后重新试验。闭水试验压力管道特殊要求：（本工程指倒虹管）试验过程：主试验阶段：预试验无异常后稳压15分钟，15分钟后试验压力下降值不得大于下表数据，再降低至工作压力稳压30分钟，进行外观检查无漏水现象，则试验合格。闭水试验压力管道特殊要求：（本工程指倒虹管）闭水试验无压力管道闭水试验允许渗水量q=0.0046Dq：允许渗水量（m3/24h.Km）D:管道内径（mm）管道内径大于700mm时，可随机抽取管道井段数的1/3进行试验，如不合格，则加倍试验。返回管道沟槽回填主控项目：回填材料应符合设计要求。沟槽不得带水回填，回填应密实。柔性管道的变形率不得超过设计要求和规范要求，管壁不得出现纵向隆起、环向扁平和其他变形情况。回填土压实度应符合设计要求及公路路基要求管道沟槽回填一般要求：管顶以上25厘米范围内，宜用小型夯具，管两侧应同时回填每层厚度不大于30厘米夯实后取样做压实度检验。井室等附属构筑物四周的回填土应同时进行。管道沟槽回填一般要求：非同时进行的两个回填段的搭接处，不得形成陡坎，应将夯实层留成阶梯状，台阶宽度不宜小于1米。管顶以上回填参照路基回填要求执行。柔性管道回填需增设内部支撑。管径大于800mm设置竖向支撑（GB50268-2008 4.5.11条）返回
