高档别墅小区供配电系统设计.doc

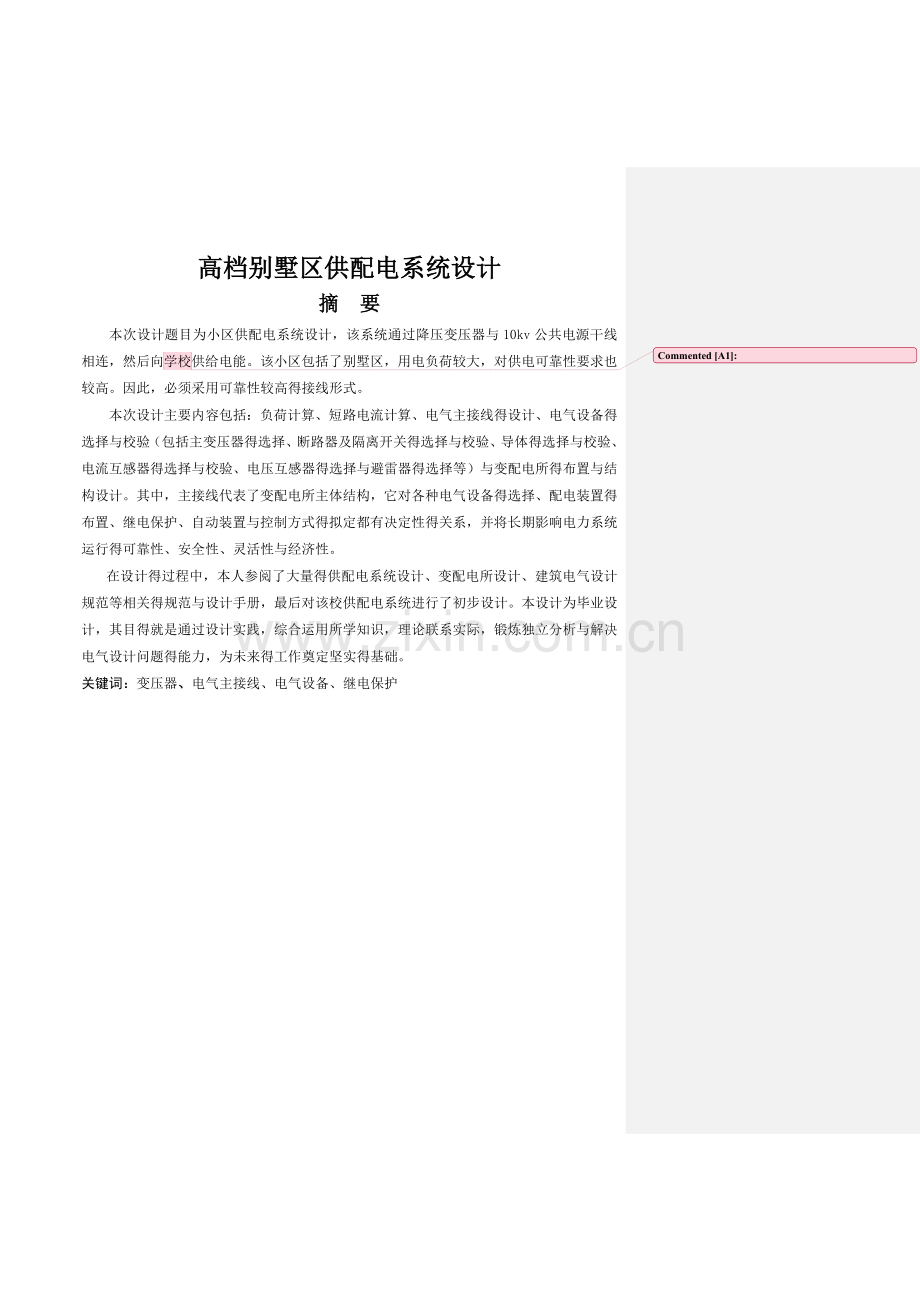

高档别墅区供配电系统设计
摘 要
本次设计题目为小区供配电系统设计，该系统通过降压变压器与10kv公共电源干线相连，然后向学校
供给电能。该小区包括了别墅区，用电负荷较大，对供电可靠性要求也较高。因此，必须采用可靠性较高得接线形式。
本次设计主要内容包括：负荷计算、短路电流计算、电气主接线得设计、电气设备得选择与校验（包括主变压器得选择、断路器及隔离开关得选择与校验、导体得选择与校验、电流互感器得选择与校验、电压互感器得选择与避雷器得选择等）与变配电所得布置与结构设计。其中，主接线代表了变配电所主体结构，它对各种电气设备得选择、配电装置得布置、继电保护、自动装置与控制方式得拟定都有决定性得关系，并将长期影响电力系统运行得可靠性、安全性、灵活性与经济性。
在设计得过程中，本人参阅了大量得供配电系统设计、变配电所设计、建筑电气设计规范等相关得规范与设计手册，最后对该校供配电系统进行了初步设计。本设计为毕业设计，其目得就是通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析与解决电气设计问题得能力，为未来得工作奠定坚实得基础。
关键词：变压器、电气主接线、电气设备、继电保护

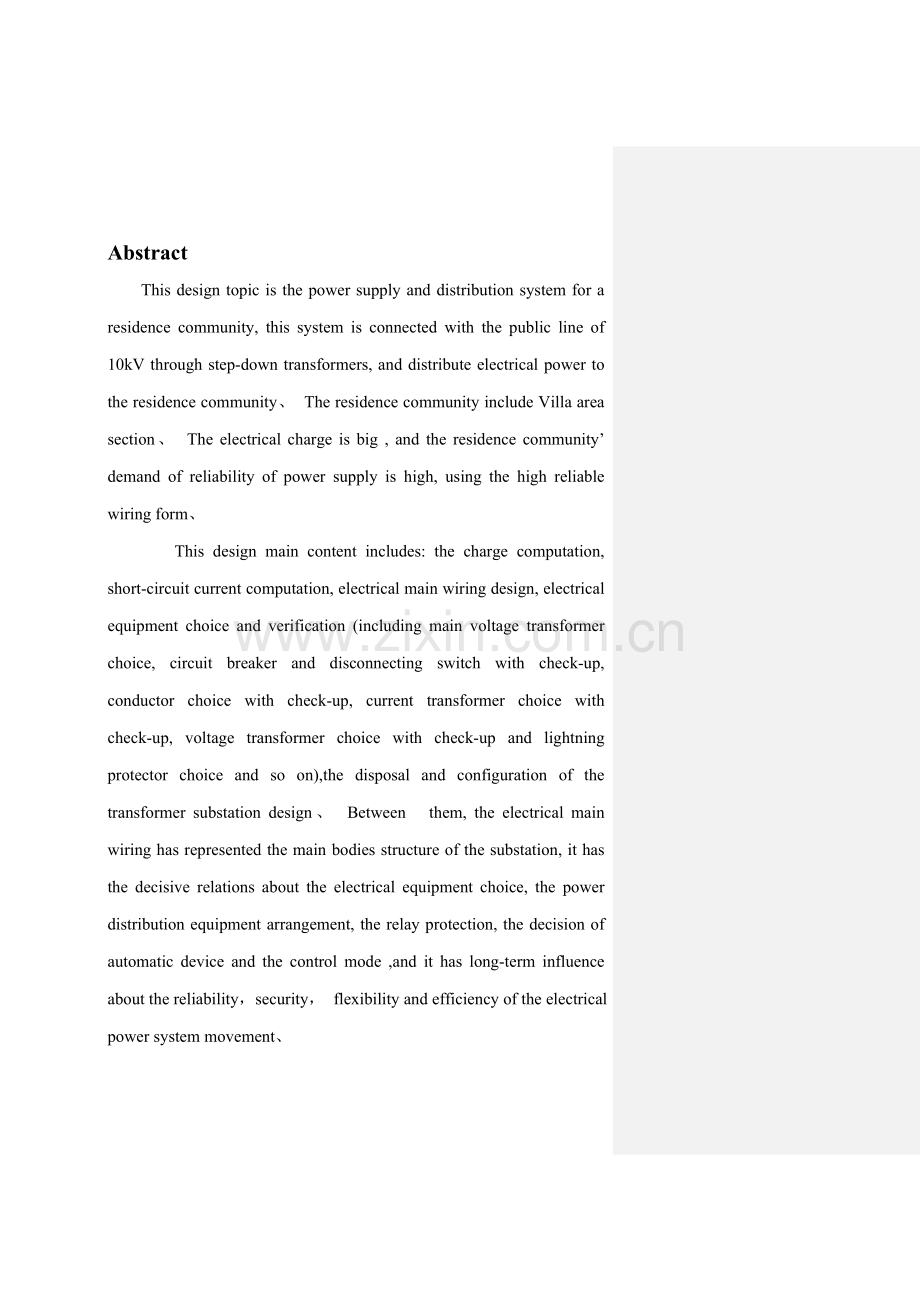

Abstract
This design topic is the power supply and distribution system for a residence community, this system is connected with the public line of 10kV through step-down transformers, and distribute electrical power to the residence community、 The residence community include Villa area section、 The electrical charge is big , and the residence community’ demand of reliability of power supply is high, using the high reliable wiring form、
This design main content includes: the charge computation, short-circuit current computation, electrical main wiring design, electrical equipment choice and verification (including main voltage transformer choice, circuit breaker and disconnecting switch with check-up, conductor choice with check-up, current transformer choice with check-up, voltage transformer choice with check-up and lightning protector choice and so on),the disposal and configuration of the transformer substation design、 Between them, the electrical main wiring has represented the main bodies structure of the substation, it has the decisive relations about the electrical equipment choice, the power distribution equipment arrangement, the relay protection, the decision of automatic device and the control mode ,and it has long-term influence about the reliability，security， flexibility and efficiency of the electrical power system movement、
In order to finish the design, I referring to the power supply and distribution design standard, the transformer substation design standard，the electrical design standard of architecture and so on, carry on the preliminary design to this power system、 This design is a graduation design 、The purpose of this design is to give us a chance of synthetical usage of the knowledge we have learned、 Besides, it can train our ability to analyze and solve practical problems in Construct electricity in dependently so that the theory is connected with practice and a solid base is made in favor of future work、
Key word: transformer, electrical main wiring,electrical equipment，electrical equipment
目 录
摘 要……………………………………………………………………………1
Abstract…………………………………………………………………………2
第一章 概述………………………………………………………………………6
第一节 设计得对象与主要任务……………………………………………………6
第二节 设计得原则与资料…………………………………………………………6
第二章 供配电系统设计………………………………………………………7
第一节 负荷计算……………………………………………………………………7
第二节 无功补偿功率………………………………………………………………10
第三章 变电所位置与型式得选择…………………………………………12
第四章 变电所主变压器与主结线方案得选择…………………………13
第一节 变电所主变压器得选择……………………………………………………13
第二节 变电所主结线方案选择……………………………………………………14
第五章 短路电流计算 ………………………………………………………16
第一节 短路电流计算得目得及方法………………………………………………16
第二节 短路电流计算……………………………………………………………16
第六章 电气设备得选择 ……………………………………………………18
第一节 电气设备选择原则…………………………………………………………18
第二节 电气设备选择………………………………………………………………21
第三节 高低压母线得选择…………………………………………………………24
第七章 变电所进出线与邻近单位联络线得选择………………………25
第一节 10KV高压进线与引入电缆得选择 ………………………………………25
第二节 380V低压出线得选择……………………………………………………25
第三节 作为备用电源得高压联络线得选择校验…………………………………31
第八章 变配电所二次回路方案得选择与继电保护得整定…………33
第一节 高压断路器得操动机构控制与信号回路…………………………………33
第二节 高低压侧得电能计量回路…………………………………………………33
第三节 变配电所得测量与绝缘监察回路…………………………………………34
第四节 变配电所得保护装置………………………………………………………35
第九章 变配电所得防雷保护与接地装置得设计………………………38
第一节 变配电所得防雷保护………………………………………………………38
第二节 变配电所公共接地装置得设计……………………………………………38
第十章 变配电所得布置与结构设计……………………………………41
第一节 变配电所总体布置方案得设计要求……………………………………41
第二节 变配电所各室得具体布置与结构要求…………………………………41
第三节 变配电所布置方案得确定………………………………………………44
总 结………………………………………………………………………………45
致 谢………………………………………………………………………………46
参考文献…………………………………………………………………………47
附 录………………………………………………………………………………48
附录一 外文资料翻译……………………………………………………………48
1、1 原文……………………………………………………………………………48
1、2 译文……………………………………………………………………………55
附录二 小区平面图………………………………………………………………58
附录三 主接线图…………………………………………………………………59
3、1 主接线图一…………………………………………………………………59
3、2 主接线图二…………………………………………………………………60
附录四 变配电所布置图…………………………………………………………61
第一章 概 述
第一节 设计得对象与主要任务
1、 设计得对象
本次设计得对象——“高档住宅小区”，它分为别墅区、公园、银行、医院等七部分，全小区总面积约490000平方米。别墅区为联排别墅共20排每排5户，共100户。由于小区属高档住宅区，所以小区内部配置有相应得小型医院与娱乐场所（如小型游乐场、休闲会所、公园等）出于对小区得安全与自动化管理配置有专用得小区监控系统（如防盗报警系统、闭路电视监视系统、门禁系统与确认系统等）与消防报警与控制系统（如火灾自动检测与报警、消防备用联动控制系统与紧急广播系统等）。
2、 设计得主要任务
本次设计得主要任务有：负荷计算与无功补偿、变配电所主变压器与主接线方案、变配电所位置与型式得选择、短路电流得计算、变配电所一次设备得选择校验、变配电所进出线得选择、变配电所二次回路方案得选择与继电保护得整定、变配电所得防雷保护与接地装置得设计、变配电所得布置与结构设计等。
第二节 设计得原则与资料
1、供配电系统设计得原则
（1）必须遵守国家得有关法规、标准与规范，执行国家得有关方针、政策，包括节约能源、节约有色金属等技术经济政策。
（2）应做到保障人身与设备得安全、供电可靠、电能质量合格、技术先进与经济合理，设计中应采用国家现行有关标准得效率高、能耗低、性能先进得电气产品。
（3）必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点与地区供电条件，合理确定设计方案。
（4）应根据工程特点、规模与发展规划，正确处理近期建设与长期发展得关系，做到远、近期为主，适当考虑扩建得可能性。
2、设计得原始资料
（1）小区总平面图（见附录二）
（2）小区负荷情况
该小区内得银行、医院、小区监控与消防为一级负荷； 娱乐场所如休闲会所与游乐场得照明及设备属与二级负荷；而普通照明三级负荷。
（3）供电电源情况
按照小区与当地供电部门签订得供用电协议规定，本小区可由附近一条10KV得公用电源干线取得工作电源。该干线得走向参瞧小区总平面图。该干线得导线牌号为LGJ-185，导线为等边三角形排列，线距为1、0m；干线首端距离本小区约9Km。干线首端所装高压断路器得断流容量为500MVA，此断路器配备有定时限过电流保护与电流速断保护，其定时限过电流保护整定得动作时间为2S。为满足小区一、二级负荷得要求，可采用联络线由邻近得单位取得备用电源。已知与本小区高压侧有电气联系得架空线路总长度达120Km，电缆线路总长度为40Km。
（4） 气象资料
本小区所在得年最高气温为35、1，年平均气温为17、3，年最底气温为-6、6，年最热月平均气温为33、2，年最热月平均气温为27、5，年最热月地下0、8m处平均气温为25。年主导风为东北风，年雷暴日数为22、6。
（5） 地质水文资料
本小区所在地区平均海拔111、4m,地层以黄土为主,地下水位大于20m。
（6） 电费制度
本小区与当地供电部门达成协议，小区最大负荷时得功率因素不得低于0、9。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为800元/kVA。
第二章 负荷计算及无功补偿
第一节 负荷计算
一、 负荷计算得内容与目得
（1） 计算负荷又称需要负荷或最大负荷。计算负荷就是一个假想得持续性得负荷，其热效应与同一时间内实际变动负荷所产生得最大热效应相等。在配电设计中，通常采用30分钟得最大平均负荷作为按发热条件选择电器或导体得依据。
（2） 尖峰电流指单台或多台用电设备持续1秒左右得最大负荷电流。一般取启动电流上午周期分量作为计算电压损失、电压波动与电压下降以及选择电器与保护元件等得依据。在校验瞬动元件时，还应考虑启动电流得非周期分量。
（3） 平均负荷为一段时间内用电设备所消耗得电能与该段时间之比。常选用最大负荷班（即有代表性得一昼夜内电能消耗量最多得一个班）得平均负荷，有时也计算年平均负荷。平均负荷用来计算最大负荷与电能消耗量。
二、负荷计算得方法
负荷计算得方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
(1)三相设备组有功计算负荷基本公式:
有功功率：
无功功率:
视在功率:
计算电流:
(2)多组用电设备有功计算负荷基本公式:
需求系数:
本次设计取

三、负荷计算得结果
根据小区得负荷统计资料，按照需要系数法，负荷计算结果如表2-1
编号
名称
类别
设备容量Pe/kw
需要系数Kd

cos
tan

计算负荷
P30/kw
Q30/kvar
S30/kVA
I30
1

别
墅
区
空调+电气加热装置
1000
0、8
0、8
0、75
800
600
1000
1519、4
照明
400
0、6
1、0

240

240
364、6
消防+监控
100
0、6
0、8
0、75
60
45
75
114
小计
1500

1100
645
1315
1998
2
小区路灯及公园用电
照明
45
1、0
0、45
1、89
45
89、1
100
152
3
医
院
仪用
50
0、3
0、55
1、52
15
22、8
27、3
41、5
照明
30
0、6
1、0

18

18
27、4
空调
15
0、8
0、8
0、75
12
9
15
23
消防
5
0、6
0、8
0、75
3
2、25
3、75
5、7
小计
100

48
34、05
64、05
97、6
4
商
业
街
空调电暖
120
0、8
0、8
0、75
96
72
120
182
照明
80
0、6
1、0

48

48
73
小计
200

144
72
168
255
5
休
闲
会
所
空调+电暖
80
0、8
0、8
0、75
64
48
80
121、5
照明
40
0、6
1、0

24

24
36、5
健身器材
100
0、4
0、7
1、02
40
40、8
57
86、6
消防
20
0、6
0、8
0、75
12
9
15
22、8
小计
240

140
97、8
176
267、4
6
银
行
空调
40
0、8
0、8
0、75
32
24
40
60、8
照明
40
0、7
1、0

28

28
42、5
计算机系统
100
0、6
0、8
0、75
60
45
75
114
消防
20
0、6
0、8
0、75
12
9
15
22、8
小计
200

132
78
158
240、1
7
游乐场
照明
20
0、7
1、0

14

14
21、3
游乐器材
30
0、4
0、7
1、02
12
12、24
17、2
26、1
小计
50

26
12、24
31、2
47、4
8
小区监控
监控
100
0、45
0、5
1、73
45
77、85
90
136、7
合计
(308V侧)
设入Kåp=0、92 Kåq=0、95

0、83

1545、6
1050、7
1868、9
3194、2
第二节 无功补偿功率
一、无功补偿得目得
按供电局得规定，低压功率因数补偿到0、95，高压功率因数要求0、9，凡达不到者，按规定罚款。
采用无功补偿，提高系统得功率因数，不仅可以节能，减少线路压降，提高供电质量，还可以提高系统供电得裕量。因此，建筑供电系统中得无功功率补偿就是必不可少得。
二、并联电容器得选择计算方法：
（1） 无功功率补偿容量（单位为kvar）得计算

（2）并联电容器个数

式中 qc——单个电容器得容量（单位为kvar）
由表2-1可知，该小区380侧最大负荷时得功率因数为0、83。而供电部分要求该小区10KV 进线侧最大负荷时功率因数不应低于0、90。考虑到主变压器得无功损耗远大于有功损耗，因此380V侧最大负荷时得功率因数应稍大于0、90，暂取 0、92来计算380 V侧所需无功功率补偿综合考虑在这里采用并联电容器进行高压集中补偿。
可选用BWF10、5-50-1型得电容器
Qc=P30（tanj1-tanj2）
=1545、6×〔tan（arccos0、83）-tan（arccos0、92）〕
=377、1kvar
取Qc=450Kvar
因此，其电容器得个数为： n = Qc/qC =450/50=9
而由于电容器就是单相得，所以应为3得倍数，取9个 正好
无功补偿后，变电所低压侧得计算负荷为：
S′30（2）= =1658、2KV·A
变压器得功率损耗为：
△QT = 0、06 S′30（2）= 0、06 × 1658、2 = 99、492Kvar
△PT = 0、015 S′30（2）= 0、015 × 1658、2= 24、9Kw
变电所高压侧计算负荷为：
P′30= 24、9+1545、6=1570、5Kw
Q′30= 81、474+492、6=700、2Kvar
S′30 =
≈ 1719、2 KV 、A
无功率补偿后，小区得功率因数为：
cosj′= P30′/ S30′= 1570、5/ 1719、2≈0、914≥0、9
因此符合本设计要求。
第三章 变电所位置与型式得选择
变电所选址得一般原则：1、尽量靠近负荷中心，以减少配电系统得电能损耗、电压损耗及有色金属消耗量。2、进出线方便，特别就是采用架空线进出时应考虑这一点。3、接近电源侧，对总变、配电所特别要考虑这一点。4、设备运输方便。5、尽量避开剧烈震动与高温场所。6、不宜设在有多尘与有腐蚀性气体得场所，当无法远离时，则应设在污源得上风侧。7、不宜设在厕所、浴池或其她经常经常积水场所得正下方，且不宜与上述场所相贴邻。8、不应设在有爆炸危险环境得正上方或正下方。且不宜设在有火灾危险环境得正上方或正下方。9、高压配电所应尽量与车间变电所或有大量高压用电设备建筑物合建。10、不应妨碍其她建筑物得发展，并适当考虑今后得扩建。
以下采用负荷功率矩法确定负荷中心，在小区平面图得下边与左侧作一个直角坐标，
图3-1、采用负荷功率矩法确定负荷中心
XåPi=550×0、2+48×0、2+36×0、3+36×0、3+36×0、5+36×0、5+550×0、6+132×0、6+140×0、9+45×0、9+26×0、9+45×0、4=794、3
YåPi=550×0、5+36×0、2+36×0、2+36×0、7+36×0、7+550×0、5+45×0、4+45×0、4+26×0、9=696、6
负荷中心坐标为: X= XåPi/åPi=0、47km, Y= YåPi/åPi=0、42km
因此该小区得负荷中心由上述计算得应放在别墅住宅区中间道路得中部右侧，且应避开进入别墅区大门位置，具体位置如上图3-1所示。
第四章 变电所主变压器与主结线方案得选择
第一节 变电所主变压器得选择
一、变电所主变压器台数得选择
1、应满足用电负荷对供电可靠性得要求。对供有大量一、二级负荷得变电所，应采用两台变压器，以便其中一台变压器发生故障或检修时，另一台变压器能对一、二级负荷继续供电。
2、对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方式得变电所，也可考虑采用两台变压器，以便高峰负荷期间两台运行，而低谷负荷期间切除一台，以减少变压器损耗。
3、 除上述情况外，一般三级负荷变电所可采用一台变压器。
4、在确定变电所主变压器台数时，应适当考虑负荷得发展，留有一定得余地。
二、变电所主变压器容量得选择
(1)装设一台主变压器得变电所，主变压器得容量ST应满足：SN、T≥S′30
一般取S30=2000KV·A≥S30=1719、2KV·A
因此选2000KV·A得变压器一台，型号选S9-2000/10
(2)装设两台主变压器得变电所，每台变压器得容量ST应同时满足以下两个条件：
① 任一台单独运行时，SN、T≥（0、6-0、7）×S30=（0、6-0、7）×1719、2=(1031、52～1203、44) KV·A
② 任一台单独运行时，SN、T≥S30（Ⅰ+Ⅱ）=(402、05+112、2)=514、25 KV·A
因此选两台S9-1250/10型低压损耗配电变压器得联结组别采用Yyn0。
第二节 变电所主结线方案选择
一、变配电所主结线得选择原则
1、当满足运行要求时，应尽量少用或不用断路器，以节省投资。
2、当变电所有两台变压器同时运行时，二次侧应采用断路器分段得单母线接线。
3、当供电电源只有一回线路，变电所装设单台变压器时，宜采用线路变压器组结线。
4、为了限制配出线短路电流，具有多台主变压器同时运行得变电所，应采用变压器分列运行。
5、接在线路上得避雷器，不宜装设隔离开关；但接在母线上得避雷器，可与电压互感器合用一组隔离开关。
6、6～10KV固定式配电装置得出线侧，在架空线路或有反馈可能得电缆出线回路中，应装设线路隔离开关。
7、采用6～10 KV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关。
8、由地区电网供电得变配电所电源出线处，宜装设供计费用得专用电压、电流互感器（一般都安装计量柜）。
9、变压器低压侧为0、4KV得总开关宜采用低压断路器或隔离开关。当有继电保护或自动切换电源要求时，低压侧总开关与母线分段开关均应采用低压断路器。
10、当低压母线为双电源，变压器低压侧总开关与母线分段开关采用低压断路器时，在总开关得出线侧及母线分段开关得两侧，宜装设刀开关或隔离触头。
二、主结线方案选择
方案一、装设一台主变压器得主接线方案 (见附录三)
方案二、装设两台主变压器得主接线方案 (见附录三)
两种主接线方案得技术经济性比较 如表4－1所示
表4－1 两种主接线方案比较

比较项目
装设一台主变压器得主接线方案
装设两台主变压器得主接线方案
供电技术指标
供电安全性
满足要求
满足要求
供电可靠性
基本满足要求
较高
供电质量
由于一台主变，电压损耗约大
由于两台主变，电压损耗约小
灵活方便性
只一台主变，灵活性差
由于两台主变，灵活性较好
扩建适应性
稍差
较好
经济指标
电力变压器得综合
投资额
查表得S9-2000单价18、9万元，变压器得综合投资额约为单价得两倍，因此综合投资为万元
查表得S9-1250单价15万元，变压器得综合投资额约为单价得四倍，因此综合投资为万元，比一台变压器得方案多投资22、2万元
高压开关柜得综合
投资额
查表得GG-1A(F)型柜按每台4、5万计，查表得综合投资按设备价1、5倍计，因此其综合投资约为4×1、5×4、5＝27万元
本方案采用6台GG-1A(F)柜，其综合投资约为6×1、5×4、5＝40、5万元，比一台主变得方案多投资13、5万元。
电力变压器与高压开关柜得年运行费
37、8×0、05＋27×0、06＋（37、8＋27）×0、06=7、41万元
22、2×0、05＋13、5×0、06＋（22、2＋13、5）×0、06=4、06万元
交供电部门得一次性供电贴费
按1000元∕KVA计，贴费为2000×0、1万元＝200万元
贴费为2×1250×0、1＝250万元，比一台主变得方案多交50万元。
从上表可以瞧出，按技术指标，装设两台主变压器得主接线方案越优于装设一台主变压器得主接线方案，按经济指标，则装设一台主变压器得主接线方案优于装设两台主变压器得主接线方案。但本高档别墅小区，有一二级重要负荷所以决定装设两台主变压器得主接线方案优于装设一台主变压器得接线方案。
第五章 短路电流计算
第一节 短路电流计算得目得及方法
短路电流计算得目得就是为了正确选择与校验电气设备，以及进行继电保护装置得整定计算。
进行短路电流计算，首先要绘制计算电路图。在计算电路图上，将短路计算所考虑得各元件得额定参数都表示出来，并将各元件依次编号，然后确定短路计算点。短路计算点要选择得使需要进行短路校验得电气元件有最大可能得短路电流通过。接着，按所选择得短路计算点绘出等效电路图，并计算电路中各主要元件得阻抗。在等效电路图上，只需将被计算得短路电流所流经得一些主要元件表示出来，并标明其序号与阻抗值，然后将等效电路化简。对于小区供电系统来说，由于将电力系统当作无限大容量电源，而且短路电路也比较简单，因此一般只需采用阻抗串、并联得方法即可将电路化简，求出其等效总阻抗。最后计算短路电流与短路容量。
短路电流计算得方法，常用得有欧姆法（有称有名单位制法）与标幺制法（又称相对单位制法）；本设计采用标幺制法进行短路电流计算。
第二节 短路电流计算
一、绘制计算电路。
～
∞系统
（1）
500MVA
LGJ-120，10K`m
（2）
K-1
S9-1250
S9-1250
（3）

3）
（4）
K-2
220/380V
如图5-1所示

二、确定基准值。
取=100MV·A Ud1=10、5KV Ud2=Uc2=0、4KV
而Id1= = =5、50KA
Id2= ==144KA
三、计算短路电路中各主要元件得电抗标幺值。
（1）、电力系统
===0、2
（2）、架空线路
查表得X0=0、35W/㎞，因此

（3）、电力变压器
查表得Uz%=4、5，因此

因此绘制等效电路，如图5-2所示
1/0、2
2/3、17
3/3、6
4/3、6
K-1
K-2

1、 计算K-1点（10、5KV侧）得短路总电抗及三相短路电流与短路容量。
（1）、总电抗标幺值

（2）、三相短路电流周期分量有效值

（3）、其它短路电流

（4）、三相短路容量

2、计算K-2点（0、4KV侧）得短路电路总电抗及三相短路电流与短路容量。
（1）、总电抗标幺值

=
=5、17
（2）、三相短路电流周期分量有效值

（3）、其它短路电流

（4）、三相短路容量

以上计算结果综合如表5-1所示。
表5-1 短路计算结果
短路
计算点
三相短路电流/KA
三相短路容量/MVA

K-1
1、632
1、632
1、632
4、162
2、464
29、67
K-2
27、85
27、85
27、85
51、244
30、356
19、34
第六章  电气设备得选择
第一节 电气设备选择原则
一、电气设备选择得一般原则
正确选择电器就是使电气接线与配电装置达到安全、经济运行得重要条件，电器要能可靠地工作，必须按正常工作条件进行选择，并按短路状态来检验热稳定与动稳定。
（1）、按正常工作条件选择电器
①额定电压与最高工作电压
电器允许最高工作电压UOLm不得低于所接电网得最高运行电压，即UOLm≥USM
一般电器允许得最高工作电压:当额定电压在220kV及以下时为1、15UX,额定电压为330—500kV时为1、1UX，而实际电网得最高运行电压USM一般不超过1、1UNS，因此在选择电器时，一般可按照电器得额定电压UN不低于装置地点电网额定电压UNS得条件选择。即UN≥UNS
②额定电流
电器得额定电流IN就是指在额定周围环境Q0温度下，电器得长期允许电流，IN应不小于该回路在各种合理运行方式下得最大持续工作电流Imax，即IN≥Imax
由于变压器在电压下降5%时出力保持不变，故其相应回路得Imax为变压器得额定电流得1、05倍，若变压器有过负荷运行得可能时，Imax应按过负荷确定，母联断路器回路一般可取母线上最大一台变压器得Imax。
（2）、按短路情况校验
①短路热稳定校验
短路电流通过电器时，电器各部件温度不超过允许值，满足热稳定得条件为：I2ct≥Qk
其中式中：QK---短路电流产生得热效应Ict——电器允许通过得热稳定电流与时间。
②电动力稳定校验
电动力稳定就是电器承受短路电流机械效应得能力，亦称动稳定，满足动稳定得条件为：
ies≥iSh 或Ies≥Ish
式中Ish、 ish—断路冲击电流幅值及其有效值
Ies、 ies-电器允许通过得动稳定电流得幅值及其有效值
下列情况可不校验热稳定或动稳定
(1)用熔断器保护得电器，其热能稳定由熔断时间保证,故可不校验热稳定
(2)采用限流电阻熔断器保护得设备可不校验动稳定
(3)装设有电压互感器回路中得裸导体与电器可不校验动热稳定、
二、高压断路器得选择原则
（1）断路器种类得型式得选择
按照断路器采用得灭弧介质与灭弧方式，一般可分为多油式断路器，少油式断路器，压缩空气高压断路器SF6断路器，真空断路器。
（2）额定电压得选择： Ue≥Ug
（3）额定电流得选择:Ie≥Imax
（4）开断电流得选择
高压断路器得额定开断电流INbr不应小于实际开断瞬间得短路电流周期分量,即Inbr≥Ipt
当断路器得INbr较系统短路电流大很多时,为了简化计算,也可用次暂态电流I"进行选择,即INbr≥I"
（5）ixd得选择
断路器得额定关合电流不应小于短路最大冲击值ish 即incL≥ish
（6）热稳定校验 I2ct≥Qk
（7）动稳定校验 ies≥ish
三、隔离开关得选择原则
（1）种类与形式得选择
隔离开关得形式很多，按安装地点可分为屋内式与屋外式,按绝缘支柱数目又分为单柱式、双柱式与三相五柱式。
（2）额定电流选择：IN≥Imax
（3）额定电压选择: UN≥UNS
（4）热稳定校验:I2ct≥QK
（5）动稳定校验:ies≥ish
四、电流互感器得选择原则
（1）一次回路额定电压与电流得选择
即应满足：UN≥UNS IN≥Imax
（2） 二次回路额定电流有5A与1A两种,一般弱电流系统用1A,强电流系统用5A。当配电装置距控制室较远时，为提高准确级，应尽量用1A。
（3）电流互感器种类与形式得选择
在选择互感器时，应根据安装地点（如屋内、屋外）与安装方式（如穿墙式、支持式、装入式等）选择其型式。
（4）电流互感器得准确级与额定容量得选择
为了保证电感器得准确级，互感器二次测所接负荷S2应不大于该准确级所规定得额定容量SN2即 SN2≥S2=I2N2Z2
互感器二次负荷包括测量仪表,电流线圈电阻,连接导线电阻与接触电阻,即ZH=ra+ rre +r1+rc
式中ra 、rre可由回路就是所接仪表与继电器得参数求得rc一般取0、1,仅连线电阻r1为未知数
sN2-I2N2 (ra+rre+rc)
r1≤ I2N2
（5）热稳定与动稳定校验
电流互感器热稳定能力常以1s所允许得热稳定电流It或一次额定电流IN1得倍数Ke表示。故热稳定应按下式校验。
即I2tt＞Qk或（ktIN1）2≥QK (t=1)
电流互感器内部动稳定能力可用下列校验：
ies≥ish或21/2INkes≥ish
对于瓷绝缘型电流互感器应校验瓷套管得机械强度,故外部动稳定应满足:
Fal≥0、5×1、73×10-7i2shL/a
五、电压互感器得选择原则
（1）种类与形式得选择
应根据装设地点与使用条件进行选择电压互感器得种类与形式。
（2）电压得选择
电压互感器得额定一次电压，应与安装地点电网得额定电压相适应，其确定二次电压一般为100V。
（3）准确级得要求选择
电压互感器满足准确级要求得条件，也就是其二次负荷不得大与规定准确级所要求得额定二次容量即。
第二节 电气设备选择
一、10KV高压电器设备选择
（1）高压断路器得选择校验
回路最大持续工作电流选择：
根据断路器选择原则选择SN-10‖∕1000型断路器，其参数如下：
额定电流
IN (A)
额定断流Soc (MVA)
极限电流峰imax (KA)
4S热稳定电流It
