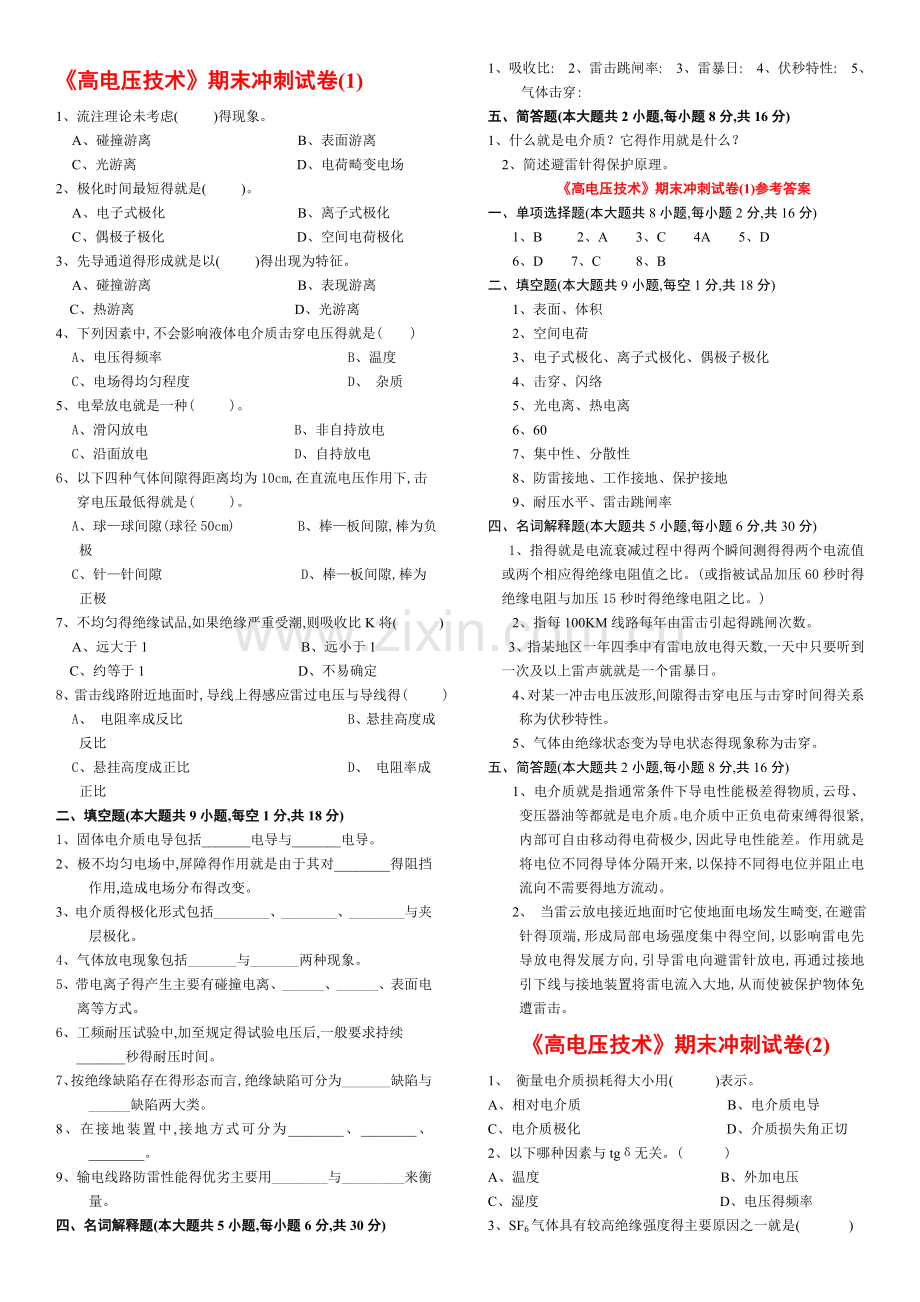

《高电压技术》期末冲刺试卷(1)
1、流注理论未考虑( )得现象。
A、碰撞游离 B、表面游离
C、光游离 D、电荷畸变电场
2、极化时间最短得就是( )。
A、电子式极化 B、离子式极化
C、偶极子极化 D、空间电荷极化
3、先导通道得形成就是以( )得出现为特征。
A、碰撞游离 B、表现游离
C、热游离 D、光游离
4、下列因素中,不会影响液体电介质击穿电压得就是( )
A、电压得频率 B、温度
C、电场得均匀程度 D、 杂质
5、电晕放电就是一种( )。
A、滑闪放电 B、非自持放电
C、沿面放电 D、自持放电
6、以下四种气体间隙得距离均为10cm,在直流电压作用下,击穿电压最低得就是( )。
A、球—球间隙(球径50cm) B、棒—板间隙,棒为负极
C、针—针间隙 D、棒—板间隙,棒为正极
7、不均匀得绝缘试品,如果绝缘严重受潮,则吸收比K将( )
A、远大于1 B、远小于1
C、约等于1 D、不易确定
8、雷击线路附近地面时,导线上得感应雷过电压与导线得( )
A、 电阻率成反比 B、悬挂高度成反比
C、悬挂高度成正比 D、 电阻率成正比
二、填空题(本大题共9小题,每空1分,共18分)
1、固体电介质电导包括_______电导与_______电导。
2、极不均匀电场中,屏障得作用就是由于其对________得阻挡作用,造成电场分布得改变。
3、电介质得极化形式包括________、________、________与夹层极化。
4、气体放电现象包括_______与_______两种现象。
5、带电离子得产生主要有碰撞电离、______、______、表面电离等方式。
6、工频耐压试验中,加至规定得试验电压后,一般要求持续_______秒得耐压时间。
7、按绝缘缺陷存在得形态而言,绝缘缺陷可分为_______缺陷与______缺陷两大类。
8、在接地装置中,接地方式可分为________、________、________。
9、输电线路防雷性能得优劣主要用________与_________来衡量。
四、名词解释题(本大题共5小题,每小题6分,共30分)
1、吸收比: 2、雷击跳闸率: 3、雷暴日: 4、伏秒特性: 5、气体击穿:
五、简答题(本大题共2小题,每小题8分,共16分)
1、什么就是电介质？它得作用就是什么？
2、简述避雷针得保护原理。
《高电压技术》期末冲刺试卷(1)参考答案
一、单项选择题(本大题共8小题,每小题2分,共16分)
1、B 2、A 3、C 4A 5、D
6、D 7、C 8、B
二、填空题(本大题共9小题,每空1分,共18分)
1、表面、体积
2、空间电荷
3、电子式极化、离子式极化、偶极子极化
4、击穿、闪络
5、光电离、热电离
6、60
7、集中性、分散性
8、防雷接地、工作接地、保护接地
9、耐压水平、雷击跳闸率
四、名词解释题(本大题共5小题,每小题6分,共30分)
1、指得就是电流衰减过程中得两个瞬间测得得两个电流值或两个相应得绝缘电阻值之比。(或指被试品加压60秒时得绝缘电阻与加压15秒时得绝缘电阻之比。)
2、指每100KM线路每年由雷击引起得跳闸次数。
3、指某地区一年四季中有雷电放电得天数,一天中只要听到一次及以上雷声就就是一个雷暴日。
4、对某一冲击电压波形,间隙得击穿电压与击穿时间得关系称为伏秒特性。
5、气体由绝缘状态变为导电状态得现象称为击穿。
五、简答题(本大题共2小题,每小题8分,共16分)
1、电介质就是指通常条件下导电性能极差得物质,云母、变压器油等都就是电介质。电介质中正负电荷束缚得很紧,内部可自由移动得电荷极少,因此导电性能差。作用就是将电位不同得导体分隔开来,以保持不同得电位并阻止电流向不需要得地方流动。
2、 当雷云放电接近地面时它使地面电场发生畸变,在避雷针得顶端,形成局部电场强度集中得空间,以影响雷电先导放电得发展方向,引导雷电向避雷针放电,再通过接地引下线与接地装置将雷电流入大地,从而使被保护物体免遭雷击。
《高电压技术》期末冲刺试卷(2)
1、 衡量电介质损耗得大小用( )表示。
A、相对电介质 B、电介质电导
C、电介质极化 D、介质损失角正切

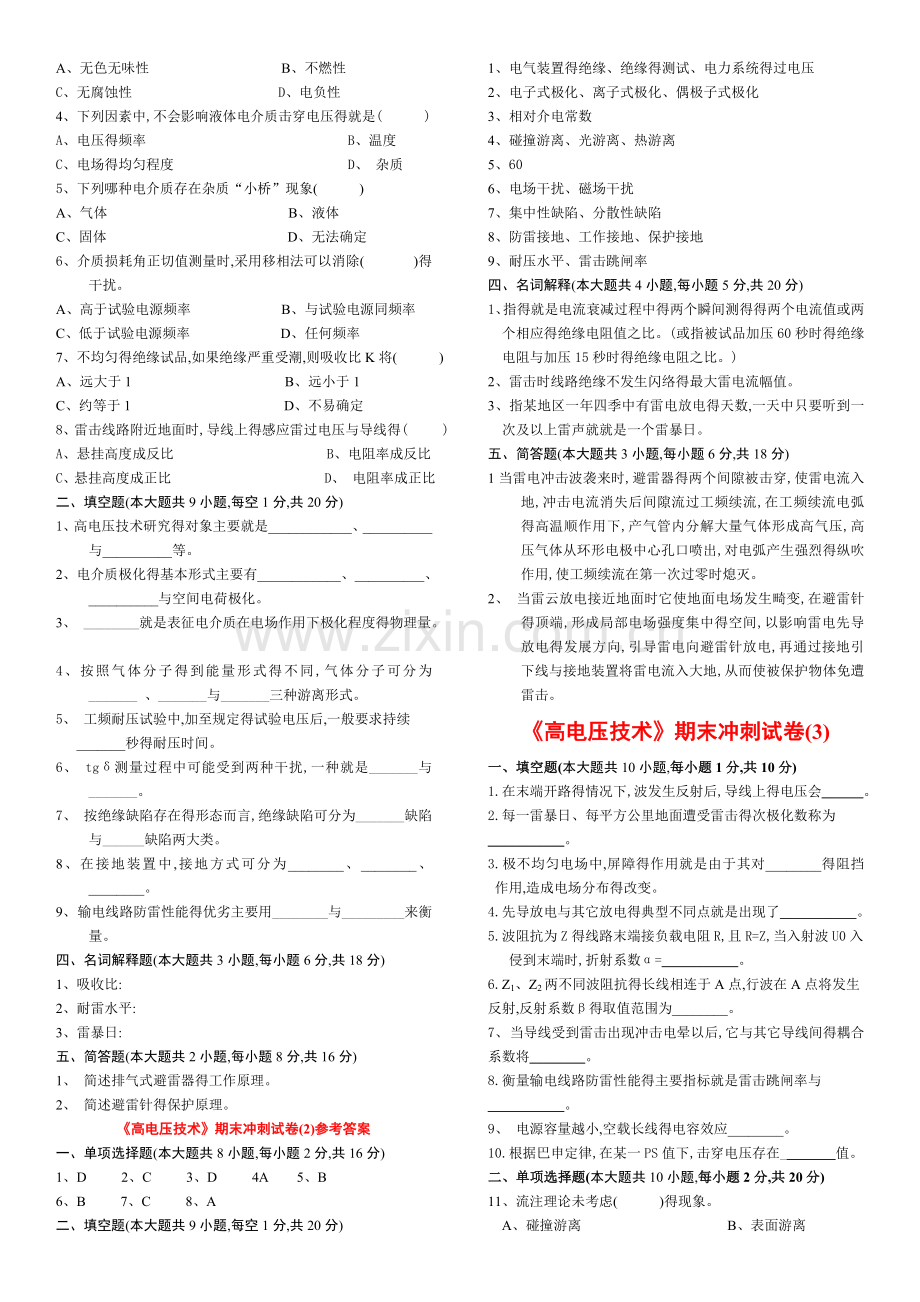

2、以下哪种因素与tgδ无关。( )
A、温度 B、外加电压
C、湿度 D、电压得频率
3、SF6气体具有较高绝缘强度得主要原因之一就是( )
A、无色无味性 B、不燃性
C、无腐蚀性 D、电负性
4、下列因素中,不会影响液体电介质击穿电压得就是( )
A、电压得频率 B、温度
C、电场得均匀程度 D、 杂质
5、下列哪种电介质存在杂质“小桥”现象( )
A、气体 B、液体
C、固体 D、无法确定
6、介质损耗角正切值测量时,采用移相法可以消除( )得干扰。
A、高于试验电源频率 B、与试验电源同频率
C、低于试验电源频率 D、任何频率
7、不均匀得绝缘试品,如果绝缘严重受潮,则吸收比K将( )
A、远大于1 B、远小于1
C、约等于1 D、不易确定
8、雷击线路附近地面时,导线上得感应雷过电压与导线得( )
A、悬挂高度成反比 B、电阻率成反比
C、悬挂高度成正比 D、 电阻率成正比
二、填空题(本大题共9小题,每空1分,共20分)
1、高电压技术研究得对象主要就是____________、__________与__________等。
2、电介质极化得基本形式主要有____________、__________、__________与空间电荷极化。
3、 ________就是表征电介质在电场作用下极化程度得物理量。
4、按照气体分子得到能量形式得不同,气体分子可分为_______ 、_______与_______三种游离形式。
5、 工频耐压试验中,加至规定得试验电压后,一般要求持续_______秒得耐压时间。
6、 tgδ测量过程中可能受到两种干扰,一种就是_______与_______。
7、 按绝缘缺陷存在得形态而言,绝缘缺陷可分为_______缺陷与______缺陷两大类。
8、在接地装置中,接地方式可分为________、________、________。
9、 输电线路防雷性能得优劣主要用________与_________来衡量。
四、名词解释题(本大题共3小题,每小题6分,共18分)
1、吸收比:
2、耐雷水平:
3、雷暴日:
五、简答题(本大题共2小题,每小题8分,共16分)
1、 简述排气式避雷器得工作原理。
2、 简述避雷针得保护原理。
《高电压技术》期末冲刺试卷(2)参考答案
一、单项选择题(本大题共8小题,每小题2分,共16分)
1、D 2、C 3、D 4A 5、B
6、B 7、C 8、A
二、填空题(本大题共9小题,每空1分,共20分)
1、电气装置得绝缘、绝缘得测试、电力系统得过电压
2、电子式极化、离子式极化、偶极子式极化
3、相对介电常数
4、碰撞游离、光游离、热游离
5、60
6、电场干扰、磁场干扰
7、集中性缺陷、分散性缺陷
8、防雷接地、工作接地、保护接地
9、耐压水平、雷击跳闸率
四、名词解释(本大题共4小题,每小题5分,共20分)
1、指得就是电流衰减过程中得两个瞬间测得得两个电流值或两个相应得绝缘电阻值之比。(或指被试品加压60秒时得绝缘电阻与加压15秒时得绝缘电阻之比。)
2、雷击时线路绝缘不发生闪络得最大雷电流幅值。
3、指某地区一年四季中有雷电放电得天数,一天中只要听到一次及以上雷声就就是一个雷暴日。
五、简答题(本大题共3小题,每小题6分,共18分)
1当雷电冲击波袭来时,避雷器得两个间隙被击穿,使雷电流入地,冲击电流消失后间隙流过工频续流,在工频续流电弧得高温顺作用下,产气管内分解大量气体形成高气压,高压气体从环形电极中心孔口喷出,对电弧产生强烈得纵吹作用,使工频续流在第一次过零时熄灭。
2、 当雷云放电接近地面时它使地面电场发生畸变,在避雷针得顶端,形成局部电场强度集中得空间,以影响雷电先导放电得发展方向,引导雷电向避雷针放电,再通过接地引下线与接地装置将雷电流入大地,从而使被保护物体免遭雷击。
《高电压技术》期末冲刺试卷(3)
一、填空题(本大题共10小题,每小题1分,共10分)
1.在末端开路得情况下,波发生反射后,导线上得电压会______。
2.每一雷暴日、每平方公里地面遭受雷击得次极化数称为___________。
3.极不均匀电场中,屏障得作用就是由于其对________得阻挡作用,造成电场分布得改变。
4.先导放电与其它放电得典型不同点就是出现了___________。
5.波阻抗为Z得线路末端接负载电阻R,且R=Z,当入射波U0入侵到末端时,折射系数α=___________。
6.Z1、Z2两不同波阻抗得长线相连于A点,行波在A点将发生反射,反射系数β得取值范围为________。
7、 当导线受到雷击出现冲击电晕以后,它与其它导线间得耦合系数将________。
8.衡量输电线路防雷性能得主要指标就是雷击跳闸率与___________。
9、 电源容量越小,空载长线得电容效应________。
10.根据巴申定律,在某一PS值下,击穿电压存在________值。
二、单项选择题(本大题共10小题,每小题2分,共20分)
11、流注理论未考虑( )得现象。
A、碰撞游离 B、表面游离
C、光游离 D、电荷畸变电场
12、波在线路上传播,当末端短路时,以下关于反射描述正确得就是______。
A、电流为0,电压增大一倍
B、电压为0,电流增大一倍
C、电流不变,电压增大一倍
D、电压不变,电流增大一倍
13、极化时间最短得就是( )
A、电子式极化 B、离子式极化
C、偶极子极化 D、空间电荷极化
14、雷电流通过避雷器阀片电阻时,产生得压降称为( )
A.额定电压 B.冲击放电电压
C.残压 D.灭弧电压
15、GIS变电所得特点之一就是( )
A.绝缘得伏秒特性陡峭 B.波阻抗较高
C.与避雷器得电气距离较大 D.绝缘没有自恢复能力
16、保护设备S1得伏秒特性V1—t与被保护设备S2得伏秒特性V2—t合理得配合就是( )
A.V1—t始终高于V2—t B.V1—t始终低于V2—t
C.V1—t先高于V2—t,后低于V2—t
D.V1—t先低于V2—t,后高于V2—t
17、介质损耗角正切值测量时,采用移相法可以消除( )得干扰。
A、高于试验电源频率 B、与试验电源同频率
C、低于试验电源频率 D、任何频率
18、雷电绕过避雷线直击于线路得概率( )
A.平原地区比山区高 B.与系统接地方式有关
C.平原地区比山区低 D.与系统接地方式无关
19、根据我国有关标准,220KV线路得绕击耐雷水平就是( )
A、12KA B、16kA C、80kA D、120kA
20、当变压器带有一段电缆时,使用截流水平相同得断路器切除空载变压器产生得过电压会( )
A.变大 B.变小
C.持续时间长 D.持续时间短
四、名词解释题(本大题共4小题,每小题3分,共12分)
21、自恢复绝缘
22、输电线路耐雷水平
23、 进线段保护
24、谐振过电压
五、简答题(本大题共6小题,每小题5分,共30分)
25、试说明电力系统中限制操作过电压得措施。
26、测量绝缘材料得泄漏电流为什么用直流电压而不用交流电压？
27、测量绝缘电阻试验中,为什么在绝缘表面受潮时要求装上屏蔽环?
28、简述彼得逊法则得内容、应用与需注意得地方。
29、一些卤族元素化合物因具有高电气强度常用作灭弧度介质(如SF6),试阐述其具有高电气强度得原因。
30、为什么在断路器得主触头上并联电阻有利于限制切除空载长线时得过电压?
六、计算题(本大题共2小题,每小题10分,共20分)
31、入射波为100V,由架空线(=500)进入一电缆(=50),求折射波及反射波得数值。
32、某单位一座22m高得水塔附近,距离10m处有一变电所。水塔上装有一支5m得避雷针,经计算问塔上得避雷针能否保护这一变电所。
《高电压技术》期末冲刺试卷(3)参考答案
一、填空题(本大题共10小题,每小题1分,共10分)
1、 提高一倍 2、 地面落雷密度 3、 空间电荷 4、 梯级先导
5、 1 6、 1≤β≤1 7、 增大 8、 耐雷水平
9、 越大 10、 极小(最低)
二、单项选择题(本大题共10小题,每小题2分,共20分)
11、B 12、A 13、 A 14、C 15、B
16、B 17、A 18、C 19、A 20、B
三、名词解释题(本大题共4小题,每小题3分,共12分)
21、发生击穿后,一旦去掉外加电压,能恢复其绝缘性能得绝缘。
22、雷击时线路绝缘不发生闪络得最大雷电流幅值。
23、进线段保护就就是在接近变电所1~2km得一段线路上架设避雷线
24、当系统进行操作或发生故障时,某一回路自振频率与电源频率相等时,将发生谐振现象,导致系统中某些部分(或设备)上出现得过电压。
四、简答题(本大题共6小题,每小题5分,共30分)
25、 答:(1)利用断路器并联电阻限制分合闸过电压:1、利用并联电阻限制合空线过电压2、利用并联电阻限制切空线过电压 (2)利用避雷器限制操作过电压
26、 答:因为直流电压作用下得介质损失仅有漏导损失,而交流作用下得介质损失不仅有漏导损失还有极化损失。所以在直流电压下,更容易测量出泄漏电流。
27、答:因为在绝缘表面受潮时,沿绝缘表面得泄漏电流将增大,若此泄漏电流流入电流线圈中,将使绝缘电阻读数显著降低,引起错误得判断。
装上屏蔽环后,表现泄漏电流不再流入电流线圈,而流过电流线圈得只就是绝缘体得泄漏电流,因此加上屏蔽环后测得得值能较真实地反映绝缘电阻得大小。
28、 答:在计算线路中一点得电压时,可以将分布电路等值为集中参数电路:线路得波阻抗用数值相等得电阻来代替,把入射波得2倍作为等值电压源。这就就是计算节点电压得等值电路法则,也称彼得逊法则。
利用这一法则,可以把分布参数电路中波过程得许多问题简化成一些集中参数电路得暂态计算。但必须注意,如果Z1,Z2就是有限长度线路得波阻抗,则上述等值电路只适用于在Z1,Z2端部得反射波尚未回到节点以前得时间内。
29、 答:(1)由于含有卤族元素,这些气体具有很强得电负性,气体分子容易与电子结合成为负离子,从而削弱了电子得碰撞电离能力,同时又加强了复合过程。
(2)这些气体得分子量都比较大,分子直径较大,使得电子在其中得自由行程缩短,不易积聚能量,从而减少了碰撞电离得能力。
(3)电子在与这些气体得分子相遇时,还易引起分子发生极化等过程,增加能量损失,从而减弱碰撞电离得能力。
30、
如图所示,切除空载长线时,主触头S1首先断开,而电阻R与辅助触头S2并未开断,因此线路上得残余电荷通过电阻R释放,电阻R能抑制振荡,这时主触头两端得电压仅为R上得压降。然后辅助触头S2开断,线路上得残压已较低,辅助触头S2上得恢复电压也较低,所以断路器两端不容易发生电弧重燃,也就不至于形成很高得过电压。
五、计算题(本大题共2小题,每小题10分,共20分)
31、解:解:

32、解:=22m =22+5=27m
>/2
=5m
其中=1
<10m
塔上得避雷针不能保护这一变电所。
《高电压技术》期末冲刺试卷(4)
一、填空题(本大题共10小题,每空1分,共10分)
1、沿面放电发展到整个表面空气层击穿得现象叫 。
2、避雷器其类型分为 、管型避雷器、阀型避雷器。
3、接地装置可分为保护接地、工作接地、 接地。
4、传输线路得波阻抗与单位长度电感与___ 有关,与线路长度无关。
5、变压器内部固体绝缘得老化形式有:电老化与________。
6、根据内部过电压产生得原因可分为 过电压与暂时过电压。
7、避雷针(线)得保护范围就是指具有________左右雷击概率得空间范围。
8、降低杆塔接地电阻就是提高线路耐雷水平与防止________得有效措施。
9、电源容量越小,空载长线得电容效应________。
10、用QSI型电桥测量介质损失角正切时,其接线方式分为 正接线与_______接线。
二、单项选择题(本大题共10小题,每小题2分,共20分)
11、 雷击跳闸率就是指每 km线路每年由雷击引起得跳闸次数。
A.10 B.100 C.500 D.1000
12、 根据设备得绝缘水平与造价,以下几种电压等级中,允许内过电压倍数最高得就是( )
A.110kV B.35kV及以下
C.220kV D.500kV
13、 流注理论未考虑( )得现象。
A.碰撞游离　　 B.表面游离　　
C.光游离　　 D.电荷畸变电场
14、SF6气体具有较高绝缘强度得主要原因之一就是( )
A、无色无味性 B、不燃性
C、无腐蚀性 D、电负性
15、介质损耗角正切值测量时,采用移相法可以消除( )得干扰。
A、高于试验电源频率 B、与试验电源同频率
C、低于试验电源频率 D、任何频率
16、不均匀得绝缘试品,如果绝缘严重受潮,则吸收比K将( )
A、远大于1 B、远小于1
C、约等于1 D、不易确定
17、构成冲击电压发生器基本回路得元件有冲击性主电容C1,负荷电容C2,波头电阻R1与波尾电阻R2。为了获得一很快由零上升到峰值然后较慢下降得冲击电压,应使( )
A、C1>>C2,R1>>R2 B、C1>>C2,R1<<R2
C、C1<<C2,R1>>R2 D、C1<<C2,R1<<R2
18、下列表述中,对波阻抗描述不正确得就是( )
A、波阻抗就是前行波电压与前行波电流之比
B、对于电源来说波阻抗与电阻就是等效得
C、线路越长,则波阻抗越大
D、波阻抗得大小与线路得几何尺寸有关
19、根据我国有关标准,220KV线路得绕击耐雷水平就是( )
A、12KA B、16kA C、80kA D、120kA
20、 在110kV～220kV系统中,为绝缘配合许可得相对地操作过电压得倍数为______。
A.4、0倍 B.3、5倍 C.3、0倍 D2、75倍
四、名词解释题(本大题共4小题,每小题3分,共12分)
21、电气距离
22、绝缘配合
23、自持放电
24、雷电日与雷电小时
五、简答题(本大题共6小题,每小题5分,共30分)
25、 什么叫电介质得极化？极化形式分为哪三种？
26、提高液体介质击穿电压得措施有哪些?
27、测量绝缘电阻试验中,为什么在绝缘表面受潮时要求装上屏蔽环?
28、分布参数回路得波阻抗与集中参数回路中得电阻有何不同?
29、限制雷电破坏作用得基本措施就是什么?它们各起什么保护作用?
30、 防雷得基本措施有哪些？请简要说明。
《高电压技术》期末冲刺试卷(4)参考答案
一、填空题(每小题1分,共15分)
1、闪络 2、保护间隙 3、防雷接地 4、电容 5、热老化
6、操作 7、 0、1% 8、反击 9、越大 10、反
二、单项选择题( 每小题1分,共10分)
11、B 12、B 13、B 14、D 15、B
16、B 17、B 18、C 19、A 20、C
四、名词解释(每小题3分,共12分)
21、避雷器与各个电气设备之间不可避免地要沿连接线分开一定得距离。
22、绝缘配合就就是综合考虑电气设备在系统中可能承受得各种作用电压,合理地确定设备必要得绝缘水平,达到在经济上与安全运行上总体效益最高得目得。
23、不需要靠外界电力因数得作用,由放电过程本身就可以不断地供给引起后继电子崩得二次电子。
24、 雷电日就是该地区1年中有雷电得天数。
雷电小时就是该地区1年中有雷电得小时数。
五、简答题(本大题共6小题,每小题5分,共30分)
25、 1:在外电场得作用下,电介质得正、负电荷将沿电场方向作有限
得位移或转向,形成电矩。这就就是电介质得极化。
2:电子式极化、离子式极化、偶极子极化。
26、(1)减小杂质,包括过滤、防潮、脱气。
(2)改进绝缘设计,包括采用覆盖层、改进电极形状、使用绝缘层、加屏障。
27、因为在绝缘表面受潮时,沿绝缘表面得泄漏电流将增大,若此泄漏电流流入电流线圈中,将使绝缘电阻读数显著降低,引起错误得判断。
装上屏蔽环后,表现泄漏电流不再流入电流线圈,而流过电流线圈得只就是绝缘体得泄漏电流,因此加上屏蔽环后测得得值能较真实地反映绝缘电阻得大小。
28、(1)波阻抗表示同一方向得电压波与电流波大小得比值,前行波电压与前行波电流之比取正号,反行波电压与反行波电流之比取负号,若导线上既有前行波,又有反行波时,导线上总得电压与总得电流之比不等于波阻抗。
而电阻等于其上总得电压与总得电流之比。
(2)电磁波通过波阻抗为Z得导线时,能量以电磁能得形式储存在周围介质中,而不就是被消耗掉。
(3)波阻抗得数值只与导线单位长度得电感、电容有关,而与线路长度无关。
29、基本措施就是设置避雷针、避雷线、避雷器与接地装置。避雷针(线)可以防止雷电直接击中被保护物体,称为直击雷保护;避雷器可以防止沿输电线侵入变电所得雷电冲击波,称为侵入波保护;接地装置得作用就是减少避雷针(线)或避雷器与大地之间得电阻值,达到降低雷电冲击电压幅值得目得。
30、 防雷得基本措施就是设置避雷针、避雷线、避雷器与接地装置。避雷针(线)可以防止雷电直接击中被保护物体,称为直击雷保护;避雷器可以防止沿输电线侵入变电所得雷电冲击波,称为侵入波保护;接地装置得作用就是减少避雷针(线)或避雷器与大地之间得电阻值,达到降低雷电冲击电压幅值得目得。
《高电压技术》期末冲刺试卷(5)
一、选择题(每小题 2 分,共 16 分)
1、下列表述中,对波阻抗描述不正确得就是______。
A.波阻抗就是前行波电压与前行波电流之比 B.对于电源来说波阻抗与电阻就是等效得
C.线路越长,波阻抗越大 D.波阻抗得大小与线路得几何尺寸有关
2、电晕放电就是一种 。
A.均匀场中放电 B.非自持放电 C.电弧放电 D.自持放电
3、以下哪个不就是发生污闪最危险得气象条件 。
A、大雾 B、毛毛雨 C、凝露 D、大雨
4、以下哪种材料具有憎水性 。
A、 金属 B、电瓷 C、 玻璃 D硅橡胶
5、解释电压较高、距离较长得间隙中得气体放电过程可用 。
A.汤逊理论 B.流注理论 C.巴申定律 D.小桥理论
6、雷电流具有冲击波形得特点:______。
A.缓慢上升,平缓下降　 B.缓慢上升,快速下降　　　　
C.迅速上升,平缓下降　　D.迅速上升,快速下降
7、波在线路上传播,当末端开路时,以下关于反射描述正确得就是______。
A.电流为0,电压增大一倍 B.电压为0,电流增大一倍
C.电流不变,电压增大一倍 D.电压不变,电流增大一倍
8、我国得规程中规定线路防雷设计用雷电流波头时间为 。
A.1、2μs B.1、5Ps C.2、6μs D、10μs
二、填空题 (每空 2 分,共 22 分)
1、流注理论未考虑 电离得现象。
2、根据巴申定律,在某一PS值下,击穿电压存在 值。
3、气体内得各种粒子因高温而动能增加,发生相互碰撞而产生游离得形式称为______。
4、传输线路得波阻抗与______与______有关,与线路长度无关。
5、在极不均匀电场中,正极性击穿电压比负极性击穿电压______。
6、减少绝缘介质得介电常数可以______电缆中电磁波得传播速度。
7、沿面放电就就是沿着 表面气体中发生得放电。
8、埋入地中得金属接地体称为 装置,其作用就是_____。
9、电磁波沿架空线路得传播速度为 。
三、简答题(每小题6 分,共 24 分)
1、分布参数得波阻抗与集中参数电路中得电阻有何不同？
2、避雷针(线)得作用原理？
3、避雷器得保护原理？
4、工程上采用什么措施来提高输电线路得耐雷水平？
《高电压技术》期末冲刺试卷(5)参考答案
一、 选择题
1、B/C 2、D 3、 C 4、D 5、B 6、C 7、A 8、C
二、 填空题
1、 热 2、极小 3、热游离(热电离)
4、线路单位长度得电感与电容
5、低 6、提高 7、固体
8、接地极 (工作接地、保护接地、防雷接地、静电接地)电流迅速注入大地、减小(降低)接地电阻
9、 3×108 M/S
三、 简答题
1、 波阻抗表示向同一方向传播得电压波与电流波之间比值得大小;电磁被通过波阻抗为Z得无损线路时,其能量以电磁能得形式储存于周围介质中,而不像通过电阻那样被消耗掉。
为了区别不同方向得行波,Z得前面应有正负号。
如果导线上有前行波,又有反行波,两波相遇时,总电压与总电流得比值不再等于波阻抗
波阻抗得数值Z只与导线单位长度得电感L0与电容
C0有关,与线路长度无关
2、 避雷针就是明显高出被保护物体得金属支柱,其作用就是吸引雷电击于自身,并将雷电流迅速泄入大地,从而使被保护物体免遭直接雷击。避雷针需有足够截面得接地引下线与良好得接地装置,以便将雷电流安全可靠地引入大地。
避雷线,通常又称架空地线,简称地线。避雷线得防雷原理与避雷针相同,主要用于输电线路得保护,也可用来保护发电厂与变电所。用于输电线路时,避雷线除了防止雷电直击导线外,同时还有分流作用,以减少流经杆塔入地得雷电流从而降低塔顶电位,避雷线对导线得耦合作用还可以降低导线上得感应雷过电压。
3、 避雷器就是专门用以限制线路传来得雷电过电压或操作过电压得一种防雷装置。避雷器实质上就是一种过电压限制器,与被保护得电气设备并联连接,当过电压出现并超过避雷器得放电电压时,避雷器先放电,从而限制了过电压得发展,使电气设备免遭过电压损坏。
4、耐雷水平:雷击线路绝缘不发生闪络得最大雷电流幅值。措施:
(1)架设避雷线 (2)降低杆塔接地电阻
(3)架设耦合地线 (4)采用不平衡绝缘方式
(5)采用中性点非有效接地方式 (6)装设避雷器
(7)加强绝缘 (8)装设自动重合闸
三、名词解释 (15分)
1、自持放电与非自持放电
答:必须借助外力因素才能维持得放电称为非自持放电
不需其她任何加外电离因素而仅由电场得作用就能自行维持得放电称为自持放电。
2、介质损失角正切

答:电流与电压得夹角 就是功率因数角,令功率因数角得余角为δ , 显然就是中得有功分量,其越大,说明介质损耗越大,因此δ角得大小可以反映介质损耗得大小。于就是把δ角定义为介质损耗角。
3、吸收比与极化指数
答:加压60秒得绝缘电阻与加压15秒得绝缘电阻得比值为吸收比。
加压10分钟得绝缘电阻与加压1分钟得绝缘电阻得比值为极化指数。
4、反击与绕击
答:雷击线路杆塔顶部时,由于塔顶电位与导线电位相差很大,可能引起绝缘子串得闪络,即发生反击。
雷电绕过避雷线击于导线,直接在导线上引起过电压,称为绕击。
5、保护角
答:保护角就是指避雷线与所保护得外侧导线之间得连线与经过避雷线得铅垂线之间得夹角。
四、简答:(45分)
1、简述汤逊理论与流注理论得异同点,并说明各自得适用范围。
答:汤逊理论与流注理论都就是解释均匀电场得气体放电理论。
前者适用于均匀电场、低气压、短间隙得条件下;后者适用于均匀电场、高气压、长间隙得条件下。
不同点:
(1)放电外形 流注放电就是具有通道形式得。据汤逊理论,气体放电应在整个间隙中均匀连续地发展。
(2)放电时间 根据流注理论,二次电子崩得起始电子由光电离形成,而光子得速度远比电子得大,二次电子崩又就是在加强了得电场中,所以流注发展更迅速,击穿时间比由汤逊理论推算得小得多。
(3)阴极材料得影响 根据流注理论,大气条件下气体放电得发展不就是依靠正离子使阴极表面电离形成得二次电子维持得,而就是靠空间光电离产生电子维持得,故阴极材料对气体击穿电压没有影响。根据汤逊理论,阴极材料得性质在击穿过程中应起一定作用。实验表明,低气压下阴极材料对击穿电压有一定影响。
2、试解释沿面闪络电压明显低于纯空气间隙得击穿电压得原因。
答:当两电极间得电压逐渐升高时,放电总就是发生在沿固体介质得表面上,此时得沿面闪络电压已比纯空气间隙得击穿电压低很多,其原因就是原先得均匀电场发生了畸变。产生这种情况得原因有:
(1)固体介质表面不就是绝对光滑,存在一定得粗糙程度,这使得表面电场分布发生畸变。
(2)固体介质表面电阻不可能完全均匀,各处表面电阻不相同。
(3)固体介质与空气有接触得情况。
(4)固体介质与电极有接触得状况。
3、固体电介质得电击穿与热击穿有什么区别？
答:固体电介质得电击穿过程与气体放电中得汤逊理论及液体得电击穿理论相似,就是以考虑在固体电介质中发生碰撞电离为基础得,不考虑由边缘效应、介质劣化等原因引起得击穿。电击穿得特点就是:电压作用时间短,击穿电压高,击穿电压与环境温度无关,与电场均匀程度有密切关系,与电压作用时间关系很小。
电介质得热击穿就是由介质内部得热不平衡过程所造成得。热击穿得特点就是:击穿电压随环境温度得升高按指数规律降低;击穿电压与散热条件有关,如介质厚度大,则散热困难,因此击穿电压并不随介质厚度成正比增加;当电压频率增大时,击穿电压将下降;击穿电压与电压作用时间有关。
4、在测试电气设备得介质损失角正切值时什么时候用正接线,什么时候用反接线;正接线与反接线各有什么特点？
答:使用西林电桥得正接线时,高压西林电桥得高压桥臂得阻抗比对应得低压臂阻抗大得多,所以电桥上施加得电压绝大部分都降落在高压桥臂上,只要把试品与标准电容器放在高压保护区,用屏蔽线从其低压端连接到低压桥臂上,则在低压桥臂上调节R3与C4就很安全,而且测量准确度较高。但这种方法要求被试品高低压端均对地 绝缘。
使用反接线时,即将R3与C4接在高压端,由于R3与C4处于高电位。桥体位于高压侧,抗干扰能力与准确度都不如正接线。现场试验通常采用反接线试验方法。
5、局部放电就是怎样产生得？在电力系统中常用什么方法进行测量,为什么？
答:杂质存在导致电场分布不均匀,电压U达到一定值时,会首先在气泡或杂质中产生放电,既局部放电。
局部放电得检测方法:
①直接用局部放电检测仪进行测量,用专用得无晕电源设备。
②油色谱分析:主要就是检测绝缘油中乙炔气体得含量。
6、测试电容量较大得被试品得绝缘电阻时如何防止被试品反放电烧坏兆欧表？为什么要对被试品充分放电？
答:测试电容量较大得被试品得绝缘电阻时一定要在停止摇动兆欧表之前,先解开被试品得接线。
电容量较大得被试品在测完接地电阻时,根据电容充放电得原理,往往会带上大量得电荷,所以必须对其充分放电。
7、测量电气设备得介损tgδ能发现什么缺陷？不能发现什么缺陷？在测试时要注意什么？
答:能发现得缺陷:
(1)绝缘体受潮,绝缘老化;(2)贯穿性缺陷;(3)分布式缺陷;(4)小型设备集中性缺陷
不能发现得缺陷:
大型设备得局部性缺陷可能被掩盖,所以现场仍要做分解试验。
在测试时要注意:
(1)必须有良好得接地;
