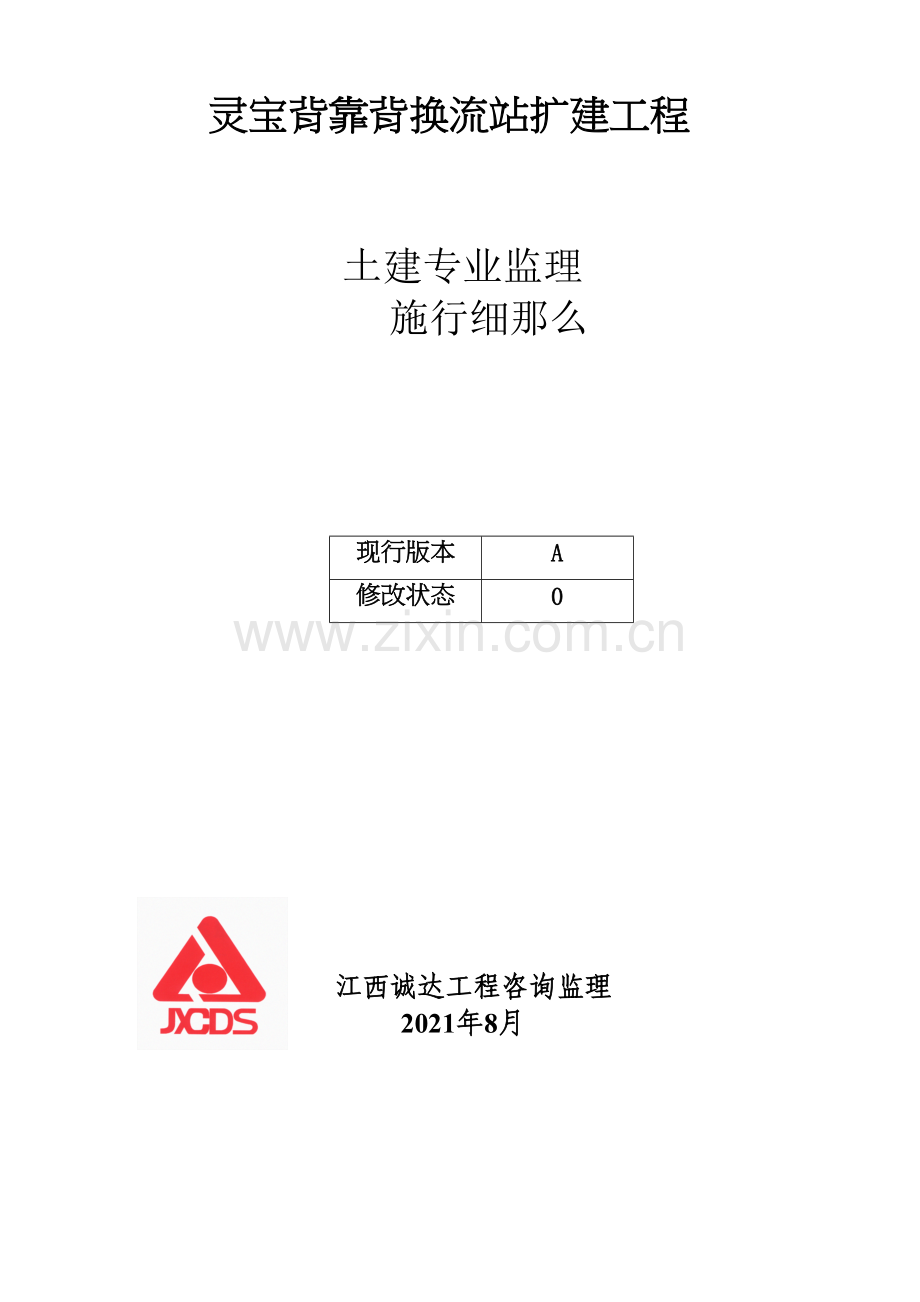

灵宝背靠背换流站扩建工程土建专业监理实施细则.docx

灵宝背靠背换流站扩建工程

土建专业监理
施行细那么

现行版本
A
修改状态
0

江西诚达工程咨询监理
2021年8月

批准人：

审核人：

编写人：

目 录

1.工程概况............................................................................................................1
2.编制目的………………………………………................................................2
3.监理目的……………………………………………………….……………...2
4.监理工作范围……………………………………………………...………….2
5.监理根据…………………………………………………………….………...2
6.监理工程师的工作原那么…………………………………………..…………..3
7.质量控制……………………………………………………….……………...3
8.进度控制…………………………………………………………….……..….9
9.控制………………………………………………………………………9
10.平安文明施工控制……………………………………...…………………...9
11.信息理………………………………………………………………….…11
12.监理工作制度…………………………………………………………...…..11
13.监理平行检验范围……………………………………………………...…..11
14.工程监理部组织机构图……………………………………………….....….12
15.工程监理平安控制网络图……………………………………………...…...13
16.监理流程………………………………………………………………...…...14

灵宝换流站工程监理部编制

1、工程概况
灵宝背靠背换流站扩建站址位于原换流站以北紧邻换流站北侧围墙。优化后站区总占地面积为12.266ha围墙内占地面积10.262ha。
工程法人为。工程要求于2008年07月28日开工2009年12月31日开工。其中土建主体工程2008年02月28日完工〔陆续交安装〕。
工程规模
灵宝背靠背换流站建立规模如下：
表1—1
项 目 名 称
本
备 注
直流输送功率
750MW

500kV侧换流变压器(单相三绕组)
(3+1)´300.87MVA
其中一台备用
330kV侧换流变压器(单相三绕组)
(3+1)´299.1MVA
其中一台备用
500kV侧交流滤波器
(3+2)´90MVar
含一小组备用
330kV侧交流滤波器
(3+3+2)´60MVar

500kV交流线路
1回

330kV交流线路
4回

500kV交流高抗
1´90MVar

330kV高压站用变
1´75MVA
考虑了远负荷
35kV电抗器
1´60MVar

10kV/400V站用变压器
2´2500KVA
仅本规模

2.编制目的
为便于本工程土建专业监理工程师的监理工作使?工程监理合同?、?监理规划?成为可操作条款为本工程土建专业监理工作化、化特制定本细那么。
3.监理目的
3.1质量： 工程优良率≥90分部、分项工程合格率100其中关键部位和隐蔽工程优良率100确保达标投产创优质工程、鲁班奖。
3.2工：确保工程开、开工时间和阶段性里程碑工按方案实现
3.3 ：严格控制在合同价款内。
3.4 平安：杜绝人身亡事故
杜绝重大设备损坏事故
杜绝重大火灾事故
不发生重伤事故及负主要责任的重大交通事故
不发生环境污染事故和重大垮〔坍〕塌事故
4.监理工作范围
对施工监理范围的土建工程工程进展“四控、两、一协调〞。即质量、进度、、平安控制合同与信息理协调各方关系。
5.监理根据
5.1建立〔业主〕与监理签订的工程工程监理委托合同
5.2建立与承包的施工合同及有关附件。
5.3设计〔工程施工蓝图及技术说明书等〕。
5.4施工过程〔包括设计修改变更单、施工图交底会审、施工协调、工程联络单及有关工程技术商定施行条款等〕。
5.5、建立部及行业颁发的现行设计技术、施工验收及相关的技术规程和验评。
5.6?电力建立施工质量检验及评定规程?局部：土建工程〔DL/T 5210.1-2005〕
5.7本工程工程的?监理规划?。
5.8建立工程〔包括征地、初设审查等〕。
5.9经审查批准的施工组织设计。
5.10本质量理体系、职业平安安康和环境理体系的程序及作业及灵宝换流站工程监理部的监理工作制度

6.监理工程师的工作原那么
6.1监理人员必须遵循“守法、诚信、公正、科学〞的准那么向业主提供满意的监理效劳。
6.2认真遵守制订的各项规章制度严格按照合同、验收、技术、设计及有关规程规定处理施工过程生的问题。
6.3坚持按基建程序办事“预防为主〞的方针。
6.4每天填写监理日记。
6.5监理工程师以巡视、旁站和文字指等方式进展监理工作,要求监理人员六个坚持:
6.5.1坚持没有施工技术组织措施不准施工；
6.5.2坚持现场无平安文明施工措施不准施工；
6.5.3坚持做到不合格的材料、构配件、半成品不得用于本工程；
6.5.4坚持特殊工种人员持证上岗无证不得上岗；
6.5.5坚持上道工序未经历收签证下道工序不得施工；
6.5.6坚持做到技术资料不齐全、不正确、不工整不验收。
7.质量控制
7.1 设计交底及施工图会审
7.1.1 施工图纸是施工和验收的主要根据为使施工人员充分领会设计意图掌握设计内容正确地按图施工确保工程质量防止返工浪费在开工前必须组织建立、设计、施工、监理进展施工图设计交底与图纸会审。
7.1.2 施工图会审前监理人员应先熟悉图纸领会设计意图搜集施工图中的过失和不合理的地方特别是制造厂的设备图纸与施工图之间的接口矛盾的地方。
7.1.3 施工图审核成果通过审核纪要作为设计院补充视作设计的一个组成局部。
7.2 施工组织设计、施工方案〔或作业指导书〕的审核与施行
7.2.1 监理部接到施工送来的施工组织设计〔或作业指导书〕后应组织有关部门进展审核。
7.2.2 施工组织设计的审核内容主要有：工程概况工程规模和主要工程、施工综合进度表施工总平面布置主要施工方案和重大技术措施的选定施工组织机构质量和平安保证措施等。
7.2.3 施工方案〔作业指导书〕的审核内容：工程概况及工程量；对参加作业人员的要求和应具备的资格；作业所需的机具、工具、仪器、仪表的规格和要求、质量作业前后做的准备和应具备的条件作业的主要及作业程序作业质量验评工程划分主要质量保证措施和平安保证措施。
7.2.4 审查完后的施工组织设计方案〔作业指导书〕应有专业监理工程师及总监理师签名专业监理工程师催促施工按审查后的施工组织设计和作业指导书组织施工。
7.3 设计变更单工作联络、单等施工的签发。
7.3.1 监理部收到设计院的设计变更单后应分发给各专业监理工程师各专业监理工程师认真审核设计工代签发手续是否完备变更的情况是否属实可行重大变更的部位影响较多较大时应建议业主组织审查会。审查后各专业监理工程师会签总监理工程师签发。
7.3.2 施工的工作联络单等送监理部后分发给专业监理工程师专业监理工程师签署后相关专业监理工程师会签总监理师签发。
7.4 停工和复工的签发
7.4.1 现场施工存在以下问题时应签发停工：
7.4.1.1 施工中出现质量异常情况经提出后施工未采取有效措施或措施不力未能改变这种情况者。
7.4.1.2 隐蔽作业未经检验而擅自封闭者。
7.4.1.3 已发生质量事故迟迟未按监理工程师要求进展处理或者是已发生质量缺陷或事故如不停工那么质量缺陷或事故将继续扩大的情况。
7.4.1.4 未经技术资质审查的人员或不合格人员进入现场施工者。
7.4.1.5 未经监理工程师审查同意擅自更改设计或修改图纸进展施工者。
7.4.1.6 使用的原材料、构配件、半成品经检验不合格或未经检查确认；或擅自使用未经审查认可的代用材料者。
7.4.1.7 擅自让未经监理部审查认可的分包商进场施工。
7.4.2 口头停工有效时间为2小时以便汇报研究以及写出书面。
7.4.3 关键途径上的施工工程口头停工后应向业主汇报充分听取业主后再下达停工单。
7.4.4 在停工间内实在按要求进展整改具备恢复施工条件的施工填写申请复工单总监理师签发复工单。
7.5 工程验收
7.5.1 隐蔽工程验收
7.5.1.1 土建工程的隐蔽工程验收主要有：地基验槽、桩基工程、钢筋工程、地脚螺栓、预埋套、站区接地网、地下防水防腐工程、地下地上砼构造工程等。
7.5.1.2 隐蔽工程验收前施工应整理好各项施工记录,技术检验记录及有关材质证件和试验记录填写申请报验单方可进展隐蔽验收。
7.5.1.3 监理部接到隐蔽验收报验单后先查阅施工记录及有关然后现场抽查测量确认具备隐蔽条件后才能进展隐蔽工作〔其中有些隐蔽工程应由监理牵头组织结合检查验收〕。
7.5.1.4 隐蔽工程验收完后应及时填写隐蔽工程签证单。
7.5.1.5 隐蔽工程验收设计院必须参加的工程一定要有设计工代参加还应邀请建立有关专业人员参加。
7.5.2 检验批验收
7.5.2.1 检验批质量验收记录由施工工程专业质量检查员填写由监理工程师组织工程专业质量检查员等进展验收。检验批的质量应按主控工程和一般工程验收检验批合格质量应符合以下规定：
7.5.2.1.1主控工程的质量经抽样检验合格。
7.5.2.1.2一般工程的质量经抽样检验合格其中允许偏向的工程除有特殊要求外每项均应有80及以上的检查点符合要求其余的检查点不能有严重缺陷。
7.5.2.1.2具有完好的施工操作根据、质量检查记录。
7.5.3分项工程验收
7.5.3.1分项工程应由监理工程师组织施工工程质量〔技术〕负责人等进展验收。分项工程质量验收合格应符合以下规定：
7.5.3.1.1分项工程所含的检验批应符合合格质量的规定。
7.5.3.1.2分项工程所含检验批的质量验收记录应完好。
7.5.4分部工程验收
7.5.4.1分部〔子分部〕工程的质量由总监理工程师组织施工工程负责人和技术、质量负责人等进展验收；地基与根底、主体构造分部工程的勘测、设计工程工程负责人和施工技术、质量部门负责人也应参加相关分部工程验收。分部〔子分部〕工程质量验收应符合以下规定：
7.5.4.1.1分部〔子分部〕工程所含分项工程的质量均验收合格。
7.5.4.1.2质量控制资料应完好。
7.5.4.1.3地基与根底、主体构造和设备安装等分部工程有关平安及功能的检验和抽样检测结果应符合有关规定。
7.5.4.1.4观感质量验收应符合要求质量评价为“差〞的工程应进展返修。
7.5.5工程验收
7.5.5.1〔子〕工程完工后施工应自行组织有关人员进展检查评定并向建立提交工程验收建立收到工程验收后应由建立〔工程〕负责人组织施工〔含分包〕、设计、监理等〔工程〕负责人进展〔子〕工程验收。〔子〕工程质量验收合格应符合以下规定：
7.5.5.1.1〔子〕工程所含分部〔子分部〕工程的质量均应验收合格。
7.5.5.1.2质量控制资料应完好。
7.5.5.1.3〔子〕工程所含分部〔子分部〕工程有关平安及功能的检测资料应完好。
7.5.5.1.4主要功能工程的抽查结果应符合相关专业质量验收的规定。
7.5.5.1.5观感质量验收应符合要求。
7他专业的人员参加位技术、质量部门负责人也应参加相关分部工程验收7.6 中间交接验收
7.6.1 500KV配电装置、330KV配电装置、500KV交流滤波器场、330KV交流滤波器场等土建局部根本完成后具备设备安装条件时需进展中间交接验收。
7.6.2 未交验前土建施工应自检合格向监理部提交报验申请和自检及其它有关验收资料同时做好有关工作。如：在构筑物标明纵横中心线、定位线、标高；场地沟道清理干净；室内脚手架撤除；各层平台、步道、梯子及永久栏杆安装完毕。
7.6.3 监理部接到施工交来的交验申请和自检资料后土建专业监理工程师组织机务工艺等专业监理工程师及施工土建安装专业人员作预验收检查认真核对交验范围所具备的条件提出整改工程确实具备交安条件后监理部再组织业主、设计院及施工土建安装有关专业人员进展中间交接验收。
7.7 原材料、半成品、加工件等跟踪理
7.8.1 无是建立或施工采购的原材料、半成品、加工件等都应有与实物相符的出厂合格证和试验。
7.7.2 钢筋、水泥、砼外加剂、砂石等原材料进场后应现场抽检确定合格才能使用。钢筋工程属隐蔽工程工程部位使用的数量、规格等级应作详细记录。
7.7.3 搅拌站的砼到现场后应按规定留置试件监理工程师可随机抽样做试块。
7.7.4 工程使用的特殊材料和新材料采购前应先看样品在得到监理工程师认可后才能采购；到货后按规定取样试验合格后才能用于工程。
7.8 质量事故分析及处理
7.8.1 凡在施工过程生工程质量不符合设计要求或施工偏向超过范围而需要返工或将形成永久性缺陷均属质量事故。
7.8.2 质量事故发生后责任应专业监理工程师立即去现场
理解事故发生的原因、程度和性质。
7.8.3 监理工程师应参加或主持质量事故的分析会分析事故发生的原因提出防范措施并根据责任上报的质量事故调查及分析情况写出事故调查提出处理并监视施行。
7.8.4 记录质量事故由监理工程师处理并将事故原因、性质、程度、责任、处理结果填入表格记录在案。
7.9 现场巡视及重要旁站监理要求
7.9.1 监理人员每天除正常的验收工作外每天至少到自己分的施工点巡视一到两次。
7.9.2 土建工程巡视检查中应重点检查以下几方面：
7.9.2.1作业点施工人员是否按、图纸、工艺等施工。
7.9.2.2地下构造、地下设施布置复杂施工时是否遵循先深后浅先地下后地上的原那么。特别是大型动力设备根底等施工是否按施工方案的措施进展。
7.9.2.3施工的原材料、预制件、加工件、外购件等是否与图纸和技术合同的要求相符。
7.9.2.4设备构支架等的施工是否有详细的施工记录和检测记录外形尺寸是否符合设计要求。
7.9.2.5施工是否严格执行了三级检验制上道工序未完是否就开场下道工序。
7.9.2.6对发生变更的部位施工是否已按设计变更单执行。
7.9.2.7质量事故的处理是否按已批准的措施进展。
7.9.3 巡视过程现以上情况不符合要求时监理工程师先口头说服制止其改正。否那么签发整改单或停工。
7.9.4 除上述巡视工作外重要施工工程还应进展旁站。工程中需旁站的工程有：大体积砼浇捣；设备根底上构造予留孔洞及螺栓就位；主控楼、综合楼各层楼面梁、板、柱砼浇捣；构支架吊装；各种设备吊装；大型设备根底二次灌浆等关键部位。
7.9.5旁站监理除重点检查及巡视检查还应注意以下几点：施工是否按审批的措施或作业指导书执行；施工质检负责 人、施工员是否在现场；关键部位施工是否由纯熟的技工操作；重要吊装施工是否人员组织到位措施落实到位。
7.9.6监理人员现场巡视和旁站监理完毕后要及时将所发现的情况记入监理日志、旁站记录重要问题还应及时向专业组长或总监汇报。
8.进度控制
8.1审查施工月、季度施工进度方案报表每月上报工程进度完成情况。
8.2准确掌握施工进展情况发现施工过程的进度偏向及时向总监。并协助施工合理调整资源配置使土建交付安装工满足网络方案要求。
8.3对不可抗拒的自然因素或其他因素延误工施工应以书面形式报工程监理部审查再由业主核准。
9.控制
9.1认真审核施工组织设计及施工方案加强合同理减少或杜绝对方提出的索赔时机。
9.2审查施工提出的月、季度工程进度款统计报表实物工程量报表监理工程师签署工程量防止提早支付工程款。
9.2.1工程量只对验收合格的工程进展计量。‘
9.2.2超出承包合同范围的工程计量由施工做出监理工程师审定工程量签署监理最后经业主批准。
10.平安文明施工控制
10.1审查施工平安文明施工理体系平安文明施工理责任制认真贯彻落实“平安第一预防为主〞的平安消费方针。
10.2参加由业主组织的施工现场平安文明施工检查工作。
10.3用于本工程的平安网、平安绳、平安带、平安帽必须经检验合格前方可用于施工。
10.4司吊人员、起重工须持证上岗。
10.5卷扬机、塔吊、门吊、吊车等起重机械必须按要求进展检测试验符合要求前方可用于本工程施工。以上起重机械且应铭牌规定平安规程、。
10.6构支架、设备吊装等重大吊装施工须有完善的平安施工措施。平安措施须经监理部认可、业主审批后施行。施工过程进展旁站监理。
10.7尽可能防止垂直穿插施工。确需垂直穿插作业须有严格的平安隔离防护措施。并经检查验收合格前方可进展施工。
10.8参加业主组织的平安文明施工评比活动。
11.信息理
11.1搜集整理有关工程工程、、重大事项记录。
11.2坚持每天写监理日志详尽记录当天监理活动。每周、月编写工作范围内的周、月报信息。
12.监理工作制度
12.1详见?灵宝换流站扩建工程监理部监理工作制度?。
13.监理平行检验范围
灵宝换流站扩建工程的监理平行检验范围主要是：
1、地基工程：500KV侧交流滤波场构架及设备支架、330 KV侧交流滤波场构架及设备支架、站用变压器区、综合楼、设备楼、主控楼等构、建筑物根底的土方开挖及局部构筑物的地基处理工程。
2、混凝土工程：主要包括500KV侧交流滤波场构架及设备支架、330 KV侧交流滤波场构架及设备支架、站用变压器区、综合楼、设备楼、主控楼等构、建筑物的零米以下根底、局部附属设备根底及上部砼构造等混凝土工程。
3、钢构造工程：钢构造工程的制作及焊接质量；钢构造安装工程的尺寸偏向等。
4、其他工程：主要包括屋面防水、砌筑工程、装饰工程、建筑物给水排水及取暖工程、防腐工程、工程定位放线等等。

17
14.工程监理部组织机构图
总监理工程师

安装副总监
土建副总监

安装调试工程监理组组长
〔安装副总监兼〕
设计监理组组长
〔电气一次设计监理兼〕

综合理组组长
〔技经合同理工程师兼〕
土建工程监理组组长
〔土建副总监兼〕

通信监理工程师
一人
电气二次监理工程师二人
电气一次监理工程师
二人
电气二次设计监理
工程师
一人
电气一次设计监理
工程师
一人
土建立计监理
工程师
一人
水电暖通消防监理工程师
一人
测量监理工程师
一人
土建监理
工程师
二人
设备物资理工程师
一人
P3及信息理员
一人
技经合同理工程师
一人
平安监理
工程师
一人

监理
员
二人
监理
员
二人

说明：
〔1〕监理人员根据工程进度情况进驻；
〔2〕总监、副总监及监理工程师参加设计监理工作。

15.工程监理平安控制网络图

总监理工程师
〔工程平安控制总负责人〕

副总监理工程师
〔协助总监理工程师平安控制〕

监理员
对旁站监理的工程
施工平安控制负责人

平安监理工程师
本工程施工现场
平安控制负责人
专业监理工程师
本专业工程施工
平安控制负责人

综合理人员
监理资料平安传输、保负责人

灵宝背靠背换流站扩建工程监理平安控制网络图

16 监理流程
10.1 效劳程序描绘
为使监理工作规划化、化根据工程法人所明确的监理范围制订以下效劳程序规划：本规划制定了监理效劳工作程序17项其如下：
程序一、监理工作总程序
程序二、设计监理工作程序
程序三、施工监理工作程序
程序四、监理程序
程序五、原材料、构配件及设备质量签认程序
程序六、工程质量控制程序
程序七、施工阶段平安控制程序
程序八、施工阶段进度控制程序
程序九、施工阶段控制程序
程序十、隐蔽工程、分项分部工程验收程序
程序十一、施工图会审工作程序
程序十二、工程变更程序
程序十三、工程停、复工程序
程序十四、工程质量事故处理程序
程序十五、工程开工预验收和阶段性〔中间〕验收程序
程序十六、开工验收监理效劳程序
程序十七、保修阶段监理工作程序
