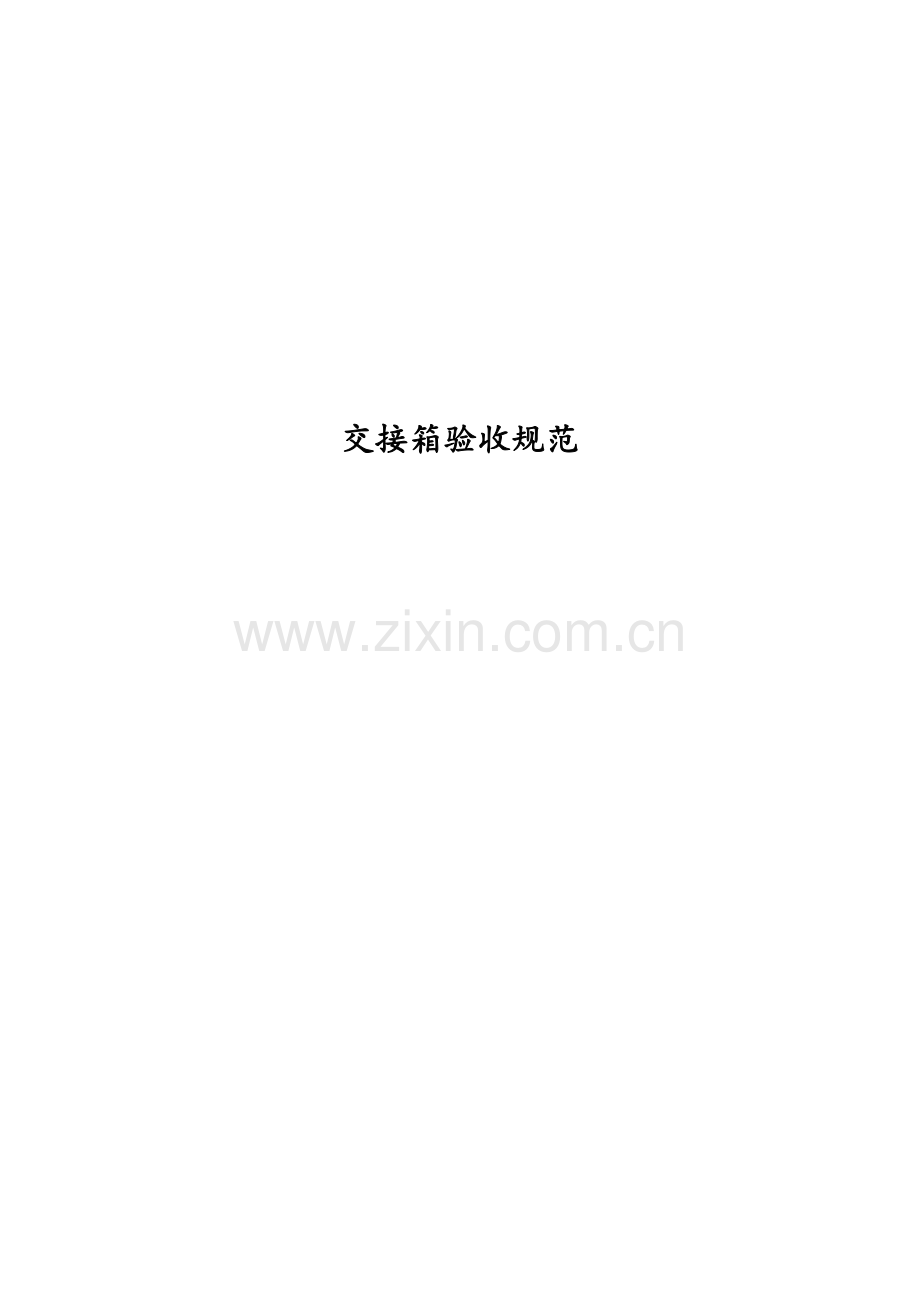

交接箱验收规范

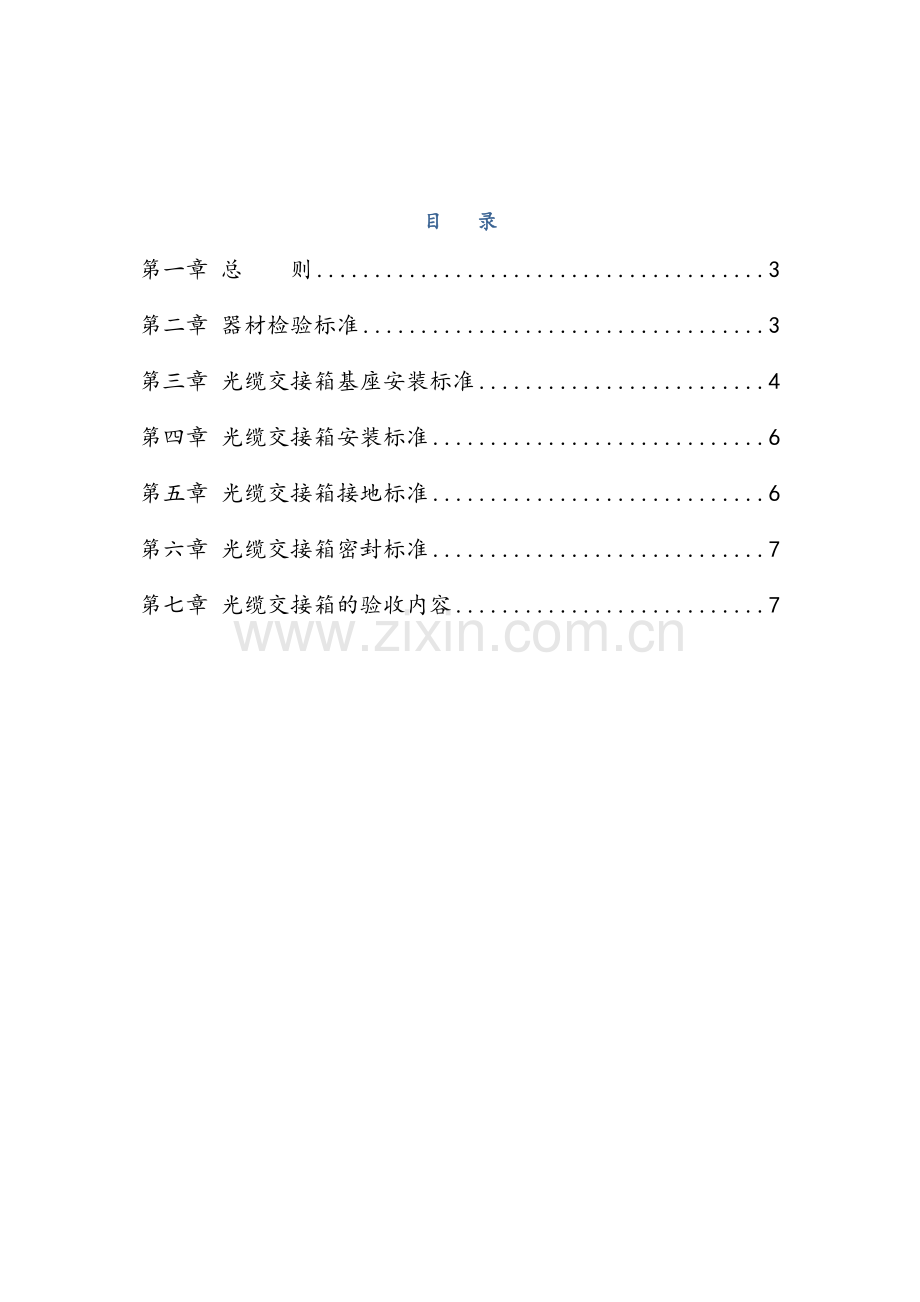

目 录
第一章 总 则 3
第二章 器材检验标准 3
第三章 光缆交接箱基座安装标准 4
第四章 光缆交接箱安装标准 6
第五章 光缆交接箱接地标准 6
第六章 光缆交接箱密封标准 7
第七章 光缆交接箱的验收内容 7

第一章 总 则
第一条 本规范适用于综合业务区新建光交接箱工程验收。
第二条 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。
第四条 工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。
第五条 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。
第二章 器材检验标准
第六条 工程所用器材必须符合YD-T 988-2007通信光缆交接箱 ，并有产品质量验收合格证，厂方提交的产品测试记录。
第七条 光缆交接箱检验应符合下列要求：
（一）光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。
（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。
（三）光缆交接箱高压防护接地装置，其地线的截面积≥6平方。室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
第三章 光缆交接箱基座安装标准
第八条 落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。
第九条 交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
第十条 交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

第十一条 交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。
第十二条 基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。

第十三条 基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱。并在基座中央预留一个长方洞（822mm×622mm）作光缆的出入口。

第十四条 交接箱与基座接触处，应抹“八字灰”，以防进水。

第四章 光缆交接箱安装标准
第十五条 光缆及尾纤、跳纤、适配器在光交接箱内路由走向及固定方式应敷设设计要求并符合交接箱厂品说明书的要求。
第十六条 挂墙式光缆交接箱的安装，应坚实、牢固，交接箱底部距地面符合设计要求。
第十七条 架空光缆交接箱应安装在H杆的工作平台上，工作平台的底部距离地面应≥3m且不影响道路通行。
第十八条 落地式光交接箱的安装位置、安装高度、防潮措施等应符合设计要求。箱体安装必须牢固、安全、可靠，箱体的垂直偏差应≤3mm。
第五章 光缆交接箱接地标准
第十九条 光缆交接箱的递向必须单设地线，敷设接地线应符合设计要求，其地线的接地电阻值如下：

第六章 光缆交接箱密封标准
第二十条 光缆交接箱箱体与底座之间的引上管应使用玻璃胶、橡皮泥或专用合成密封材料进行密封处理，防止火、灰尘、潮气从人井内进入交接箱。
第七章 光缆交接箱的验收内容
第二十二条 验收内容
（一）抽查基座的埋深---抽查1－2处；
（二）弯管和连接管道试通--- 抽测比例不小于10％；
（三）检查基座的施工质量---抽查比例不小于10％ ，主要检查瓷砖外观、底座箱内的批荡、引上管处的密封性等；
（四）抽查箱体外观---抽查比例不小于10%，主要检查箱体是否横平竖直、牢固、安全。
（五）抽测箱体接地电阻是否满足要求，抽查抽查比例不小于10%；
（六）抽查光交接箱的安装位置是否满足要求，抽查抽查比例不小于10%；主要检查是否能前后开门，是否妨碍城市交通，是否方便配线光缆的布放。
