专题4转向柱电子装置控制单元.pptx

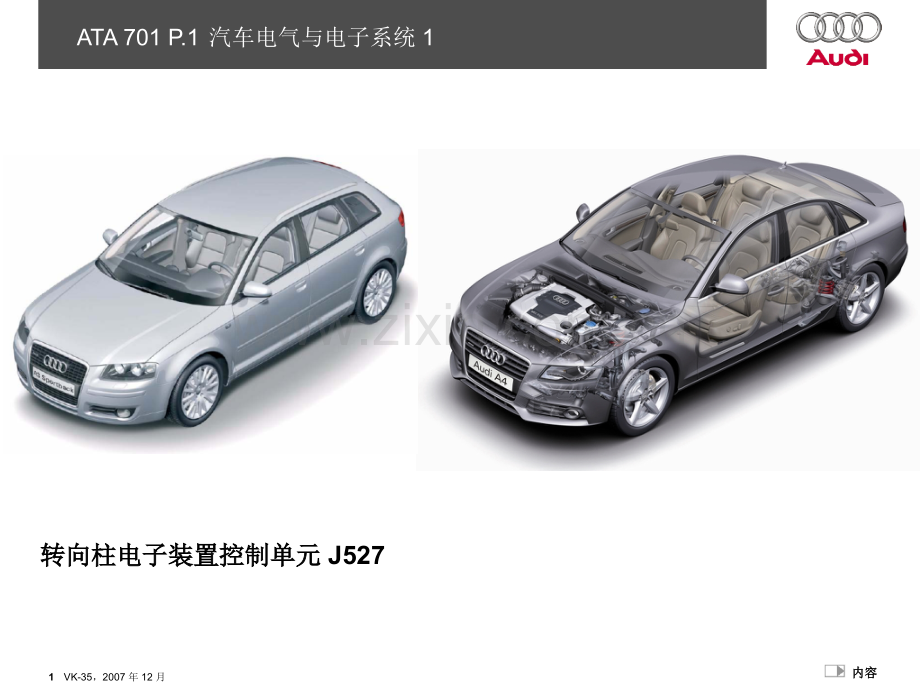

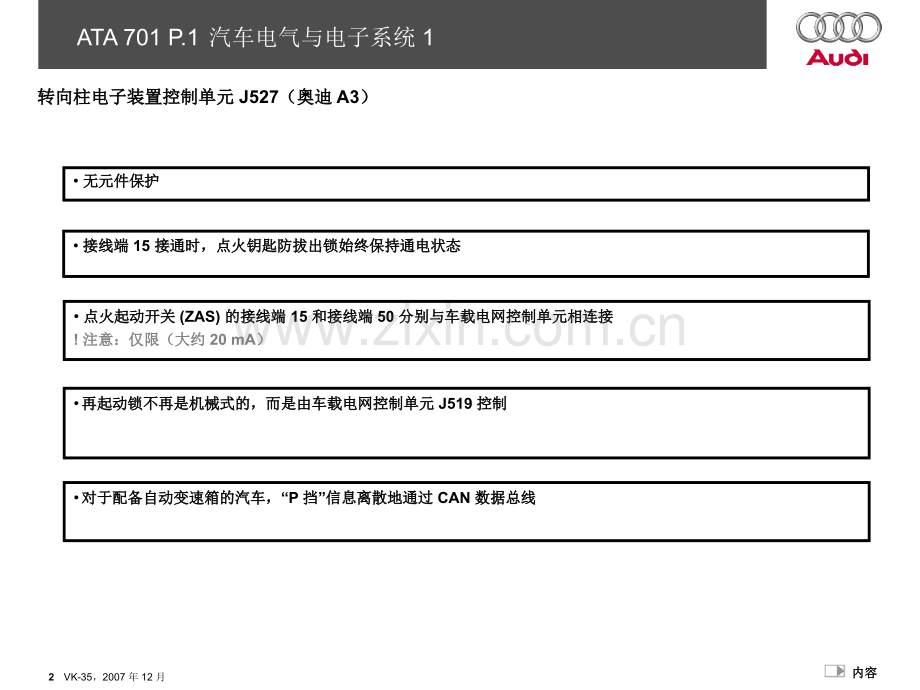

1内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月转向柱电子装置控制单元转向柱电子装置控制单元 J5272内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月 无元件保护无元件保护转向柱电子装置控制单元转向柱电子装置控制单元 J527（奥迪（奥迪 A3）接线端接线端 15 接通时，点火钥匙防拔出锁始终保持通电状态接通时，点火钥匙防拔出锁始终保持通电状态 点火起动开关点火起动开关(ZAS)的接线端的接线端 15 和接线端和接线端 50 分别与车载电网控制单元相连接分别与车载电网控制单元相连接!注意：仅限（大约注意：仅限（大约 20 mA）再起动锁不再是机械式的，而是由车载电网控制单元再起动锁不再是机械式的，而是由车载电网控制单元 J519 控制控制 对于配备自动变速箱的汽车，对于配备自动变速箱的汽车，“P 挡挡”信息离散地通过信息离散地通过 CAN 数据总线数据总线3内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月点火点火钥钥匙防拔出匙防拔出锁锁（奥迪（奥迪 A3）（）（电动电动机械式）机械式）J527 转向柱电子装置控制单元转向柱电子装置控制单元N376点火钥匙防拔出锁电磁铁点火钥匙防拔出锁电磁铁4内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月点火点火钥钥匙防拔出匙防拔出锁锁（奥迪（奥迪 A3）N376 点火钥匙防拔出锁电磁铁5内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月转向柱电子装置控制单元转向柱电子装置控制单元J527奥迪奥迪 A4（01 07 年款）年款）多功能方向盘控制单元 J453车灯开关-E1点火起动开关-D转向柱电子装置控制单元 J5276内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月有关多功能方向盘的学员任务有关多功能方向盘的学员任务如何通过多功能方向盘的各个按键和滚轮进行控制？如何通过多功能方向盘的各个按键和滚轮进行控制？7内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月转向柱电子装置控制单元转向柱电子装置控制单元 J527-多功能方向盘多功能方向盘-N/VK-35 培训-切换电话/音频-开始/结束通话-切换收音机/CD（未安装电话时）-向上/向下滚动电台（收音机模式）-向上/向下滚动曲目（CD 模式）-向上/向下滚动地址簿（电话簿模式）-激活选中的列表记录-激活/关闭语音操作系统-功能失效（未安装语音操作系统时）-调大/调小音量-重复上一个导航系统说明-功能失效（未安装导航系统时）-Tiptronic 降一挡-Tiptronic 升一挡8内容内容ATA 701 P.1 汽车电气与电子系统 1 VK-35，2007 年 12 月非常感谢！非常感谢！
