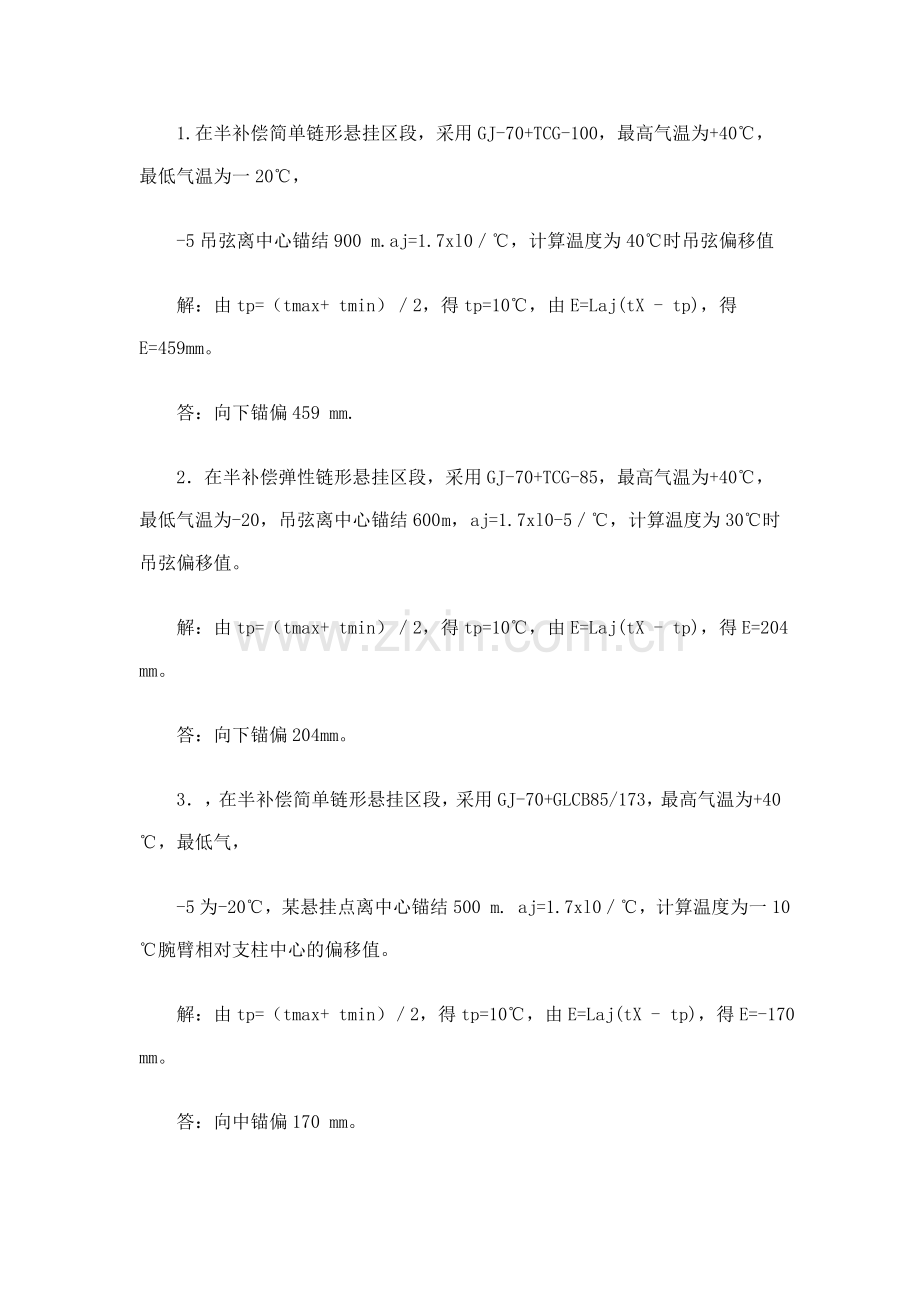

计算题接触网高级工复习题.doc

1.在半补偿简单链形悬挂区段，采用GJ-70+TCG-100，最高气温为+40℃，最低气温为一20℃，
-5吊弦离中心锚结900 m.aj=1.7xl0／℃，计算温度为40℃时吊弦偏移值
解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=459mm。
答：向下锚偏459 mm.
2．在半补偿弹性链形悬挂区段，采用GJ-70+TCG-85，最高气温为+40℃，最低气温为-20，吊弦离中心锚结600 m， aj=1.7xl0-5／℃，计算温度为30℃时吊弦偏移值。
解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=204 mm。
答：向下锚偏204mm。
3．，在半补偿简单链形悬挂区段，采用GJ-70+GLCB85/173，最高气温为+40℃，最低气，
-5为-20℃，某悬挂点离中心锚结500 m. aj=1.7xl0／℃，计算温度为一10℃腕臂相对支柱中心的偏移值。
解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=-170 mm。
答：向中锚偏170 mm。
4．在半补偿简单链形悬挂区段，采用GJ-70+TCG-100，最高气温为+40℃，最低气温-20℃，某悬挂点离中心锚结800 m. aj=1.7xl0-5／℃，计算温度为40℃时定位器相对中心的偏移值。 解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，，得E=408 mm。
答：，向下锚偏408 mm。
5. 在半补偿弹性链形悬挂区段，采用GJ-70+TCG-110，最高气温为+40℃，最低气温-20℃，
-5吊弦离中心锚结800 m， aj=1.7xl0／℃，计算温度为40℃时吊弦偏移
解：由tp=（tmax+ tmin）／2，得tp=10℃，由E=Laj(tX - tp)，得E=-408 mm。
答：向中锚偏408 mm。
6. 在某电气化铁路区段，采用全补偿简单链形悬挂，计算跨距L为35 m，K=4时的吊弦间距。
解：由X0=（L一2e）／（K-1），得Xo=9 m（注意e=4）
答：吊弦间距为9m。
7．在某电气化铁路区段，采用全补偿简单链形悬挂，计算跨距L为45m.,K=5时的吊弦间距。
解：由Xo=(L-2e)／（K-1），得Xo=9. 25 m（注意e=4）
答：吊弦间距为9.25 m。
8．在某电气化铁路区段，采用半补偿简单链形悬挂，计算跨距L为55 m.,K=6时的吊弦间距。
解：由Xo=（L一2e）／（K-1），得Xo=9.4 m（注意e=4）
答：吊弦间距为9.4 m
9．在某电气化铁路区段，采用半补偿简单链形悬挂，计算跨距L为65 m.,K=7时的吊弦间距。
解：Xo=（L一2e）／（K一1），得Xo=9.5 m（注意e=4,）
答：吊弦间距为9.5 m。
10.某锚段采用弹性链形悬挂，计算跨距L为50 m，K=5时的吊弦间距。
解：由X0=（L一2e）／（K一1），得Xo=8. 25 m（注意e=8.5)
答：吊弦间距为8.25 m.
11．某锚段采用弹性链形悬挂，计算跨距L为60 m，K=6时的吊弦间距。
解：由X0=(L-2e)／（，K一1），得Xo=8.6 m（注意e=8.5）
答：吊弦间距为8.6 m.
12．某定位点接触线高度为6 000 mm，所处曲线半径为600 m，设计拉出值为400 mm，外轨超高为60 mm，两轨条中心距1500 mm。求该定位点接触线距线路中心的距
解：由c=H．h/L 得：c=240mm，由m=a-c得：m=l60m
答：该定位点接触线距线路中心的距离为160 mm。
13，某支柱定位点接触线高度为6 000 mm，所处曲线半径为500 m，设计拉出值为400mm，外轨超高为36mm两轨条中心距1500 mm。求该定位点接触线距线路中心的距离
解：由c=H．h/L 得：c=144 mm， 由m=a -c得：m=256 mm。
答：该定位点接触线距线路中心的距离为256 mm.
14．某区间支柱定位点接触线高度为6 000 mm，所处曲线半径为500 m，设计拉出值为400mm，外轨超高为120mm两轨条中心距1500mm求该定位点接触线距线路中心的距离 解：由c=H．h/L 得：c=480mm，由m,=a -c得：m=－80 mm。
答：该定位点接触线距线路中心的距离为80 mm.
1 5．某支柱定位点接触线高度为6 000mm，所处曲线半径为600 m；设计拉出值为400 mm，外轨超高为30 mm，两轨条中心距1500 mm。求该定位点接触线距线路中心的距离。 解： 由c=H．h/L 得：c=120 mm； 由m=a-c得：m=280 mm。
答：该定位点接触线距线路中心的距离为280 mmo
16，某全补偿弹性链形悬挂，悬挂类型为GJ-70+TCG-100，承力索和接触线分别选用3滑轮组和2滑轮组补偿器，最高温度为+40℃，最低温度为一20℃，安装温度为0℃，锚段全长1800 m，承力索的线胀系数为17 X10-6，根据设计要求计算承力索的a、b值。
解：a=amin+n．L．a （tx一tmin）
=300+3 ×900 ×103×17×10-6 × (0+20)
=1 218(mm)
b= bmin +n．L．a（tmax一tx）
二300+3 × 900 × l03×17 ×10-6 ×(40-0)
=2 136(mm) ．
答：承力索的a、b值分别为：1218mm，2 136 mmo
17．管内某区间一支柱位于曲线外侧，正定位，设计拉出值100 mm，外轨超高55 mm，现场测量m值为+20 mm，距中心锚节500 m，时下温度6℃，定位器现向下锚方向偏移200 mm，
-6已知线胀系数17xl0，平均温度10℃。对该定位器应如何调整？
解：(1)m标=a设计一4×h=100-4×55=-120 (mm)所以导线投影应位于线路中心和内轨间且距线路中心120 mm处，现场测量实际位置位于线路中心和外轨间距中心线20 mm处，所以调整时将导线向内轨侧放20+120=140 (mm)。
(2)6℃时定位器向下锚方向偏移是错误的，因为6℃<10℃，所以应向中心锚节方向偏移，偏移量=17×l0-6×500×l 000x (10℃一6℃)=34 (mm)。
答：将导线向内轨侧放140 mm， 6℃时偏移34 mm。
