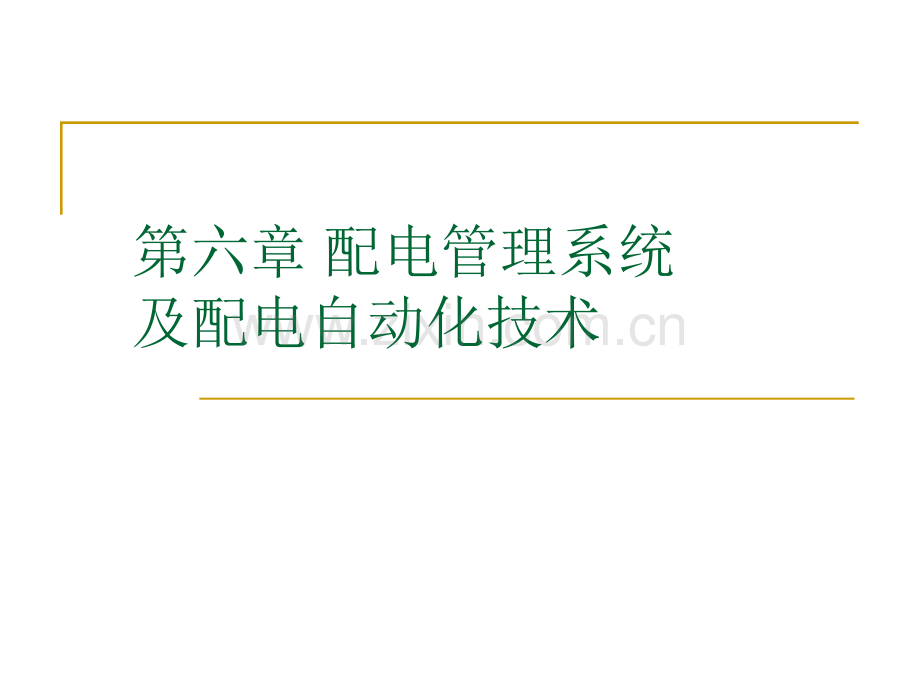

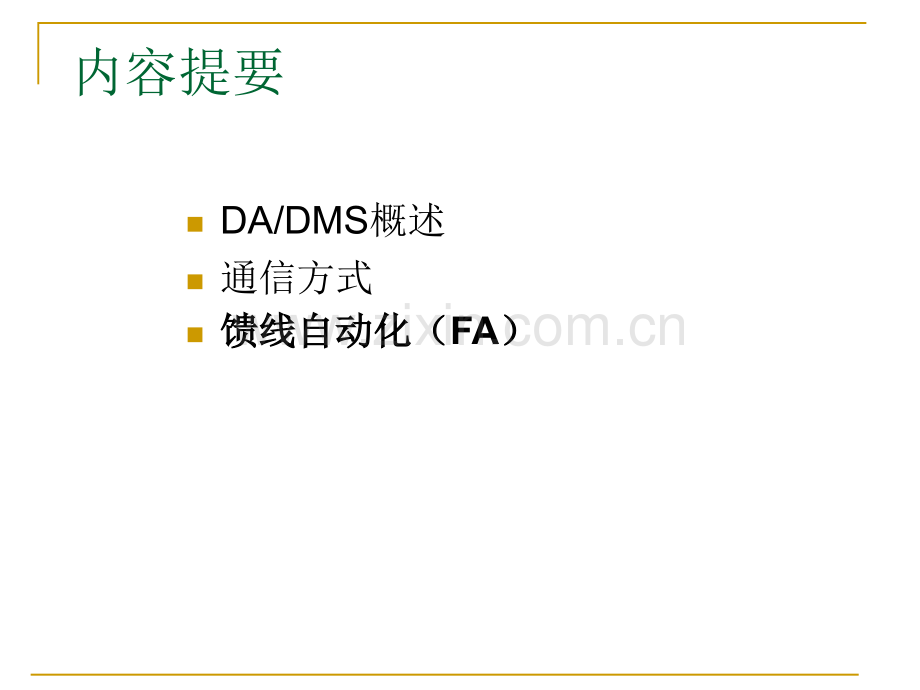

第六章 配电管理系统及配电自动化技术内容提要nDA/DMS概述n通信方式n馈线自动化（馈线自动化（FA）第一节 DA/DMS概述1、配电系统简述、配电系统简述 是将发、输电系统与用户连接起来的重要环节。我国：配电网指的是110kV及以下的电网。110kV及35kV级成为高压配电网；10kV级称为中压配电网；0.4kV（380/220V）级称为低压配电网。目前，我国配电网在经历了城网改造后，得到了一定的改善，标准电压等级为110/10/0.4kV，运行中一般是“环网结构，开环运行”。第一节 DA/DMS概述配电系统简述配电系统简述 第一节 DA/DMS概述配电系统简述配电系统简述 配电网接线方式第一节 DA/DMS概述配电系统简述配电系统简述 第一节 DA/DMS概述2、DA/DMS的概念 在本书中：DA：将具有就地控制功能的馈线自动化和变电站自动化列入配电自动化中，简称为DA。DMS：DA+SCADA+GIS+PAS+DSM，是一个用现代计算机、通信技术和设备对配电网的运行进行控制管理的综合系统，与EMS不同的是它面对的是信息量特别大、而通信又相对薄弱的配电网。第一节 DA/DMS概述3、DMS的典型结构配置图的典型结构配置图第一节 DA/DMS概述DMS体系结构第一节 DA/DMS概述4、DMS系统特点系统特点pDMS的站端设备多，数据库庞大，设备的标准化程度低，管理复杂。pDMS的大量站端设备不在变电站内，运行环境恶劣，对设备可靠性要求更高。pDMS系统的通信方式多样而复杂。pDMS系统需和配网的改造配套进行。第一节 DA/DMS概述5、DMS的功能的功能 从功能上看，配网SCADA与 输 电 网SCADA没有本质的差别。但结构上，配网SCADA面向数量极多而单位容量很小的户外分段开关，因此经常需要设置集控站。第一节 DA/DMS概述DMS的功能的功能（一）（一）SCADA功能功能（1）远方网络监控（2）故障报警（3）事后故障分析（4）事件顺序记录（SOE）（5）扰动后追忆（SOE加遥测量变化）（6）地理接线图（7）馈线检修标识（8）历史数据存储和报表管理（9）支持无人值班的变电站综合自动化第一节 DA/DMS概述DMS的功能的功能（二）需方管理功能（需求侧管理，（二）需方管理功能（需求侧管理，DSM）（1）负荷管理 负荷管理主要是根据需求来控制用户负荷，并能帮助控制中心操作员制定负荷控制策略和计划。（削峰、填谷、错峰）（2）用电管理 包括自动计量计费、业务扩充和用户服务等内容。（3）需方发电管理 将用户的自备电源纳入直接或间接的控制之中。第一节 DA/DMS概述DMS的功能的功能（三）馈线自动化（三）馈线自动化（FA）指配电线路自动化，在我国，尤其指10kV馈线自动化。（1）馈线运行状态监测 利用馈线终端（FTU）实现正常和事故状态下的监测。正常状态下：监视馈线分段开关状态和馈线电流、电压、有功、无功等，实现线路开关的远方或就地合、分闸；故障状态下：获取故障记录。（2）馈线控制 从功能角度：包括远方控制和就地控制。控制方式：分为集中式和分散式。第一节 DA/DMS概述DMS的功能的功能（三）馈线自动化（三）馈线自动化（FA）（3）故障定位、隔离和自动恢复供电 利用断路器、重合器和分段器组成的系统，能在故障发生时自动判别和隔离馈线故障区段、区分永久性故障和瞬时性故障，并迅速对非故障区域恢复供电。（4）无功补偿和调压 从安装位置角度：包括变电站和用户端两种。前者：在变电站自动化中加以控制和调节（如变电站无功电压的九区图控制。）后者：一般为就地补偿。一般不作全网络的无功优化，而是控制某个控制点的电压幅值或配网潮流的功率因数。第一节 DA/DMS概述DMS的功能的功能（四）变电站自动化及其综合自动化（四）变电站自动化及其综合自动化 包括：电器设备运行监测；开关就地或远方控制；与继电保护通信；与智能电子装置互连；与上级或其他控制系统通信；数据处理；集成微机保护功能（综自）。（五）配网高级应用软件（五）配网高级应用软件（PAS）包括：负荷预测、网络拓扑、状态估计、潮流计算、线损分析、电压/无功优化等。（六）配网的地理信息系统（六）配网的地理信息系统（GIS）第二节 配电管理系统的通信方式（一）（一）DMS通信要求通信要求1、可靠性2、足够的传输速率3、双向通信4、不受停电、故障影响5、易于操作和维护量小6、经济性第二节 配电管理系统的通信方式（二）（二）DMS通信方式通信方式1、配电线载波（DLC）2、光纤通信3、无线扩频通信4、租用电话线5、无线电通信6、GPRS/CDMA第二节 配电管理系统的通信方式（二）二）DMS通信方式通信方式典型通信结构图
