VNX系列光端机培训文档北京蛙视101126.pptx

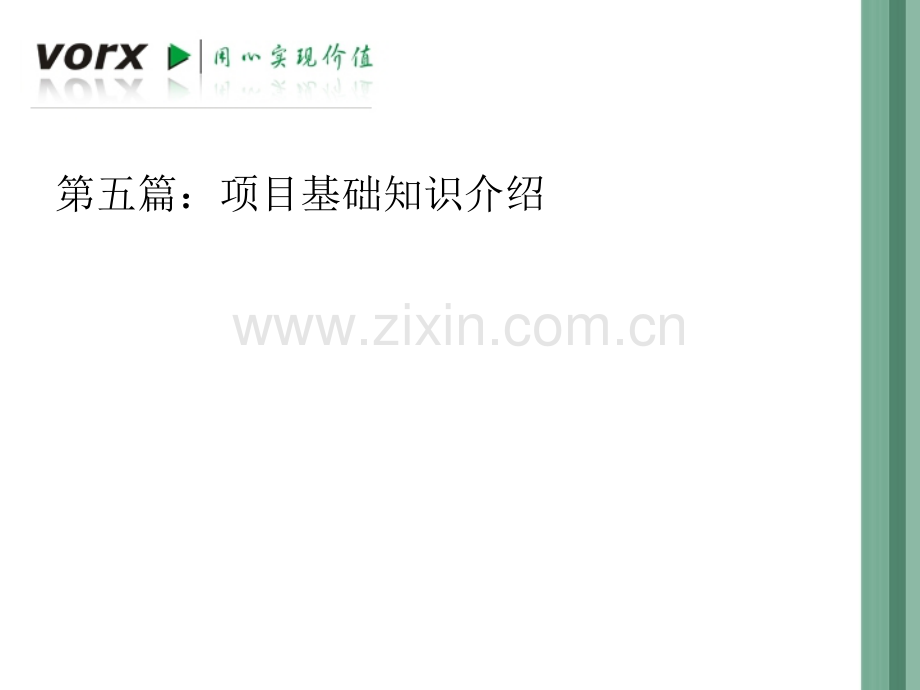

第一篇：基础知识介绍 第二篇：产品介绍 第三篇：维护介绍 第四篇：网管介绍第五篇：项目基础知识介绍基础知识介绍一、视频：模拟视频和数字视频模拟信号：模拟信号指幅度的取值是连续的（幅值可由无限个数值表示）。时间上连续的模拟信号连续变化的图像（电视、传真）信号等，时间上离散的模拟信号是一种抽样信号。数字信号：数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。二进制码就是一种数字信号。二进制码受噪声的影响小，易于有数字电路进行处理，所以得到了广泛的应用。模拟信号和数字信号的对比 模拟通信 模拟通信的优点是直观且容易实现，但存在两个主要缺点。（1）保密性差 模拟通信，尤其是微波通信和有线明线通信，很容易被窃听。只要收到模拟信号，就容易得到通容。（2）抗干扰能力弱 电信号在沿线路的传输过程中会受到外界的和系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。线路越长，噪声的积累也就越多。数字通信（1）数字化传输与交换的优越性 加强了通信的保密性。提高了抗干扰能力。数字信号在传输过程中会混入杂音，可以利用电子电路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会有输出值，并自动生成一整齐的脉冲（称为整形或再生）。较小杂音电压到达时，由于它低于阈值而被过滤掉，不会引起电路动作。因此再生的信号与原信号完全相同，除非干扰信号大于原信号才会产生误码。为了防止误码，在电路中设置了检验错误和纠正错误的方法，即在出现误码时，可以利用后向信号使对方重发。因而数字传输适用于较远距离的传输，也能适用于性能较差的线路。可构建综合数字通信网。采用时分交换后，传输和交换统一起来，可以形成一个综合数字通信网。（2）数字化通信的难度 占用频带较宽。因为线路传输的是脉冲信号，传送一路数字化语音信息需占 20?64kHz的带宽，而一个模拟话路只占用4kHz带宽，即一路PCM信号占了几个模拟话路。对某一话路而言，它的利用率降低了，或者详它对线路的要求提高了。技术要求复杂，尤其是同步技术要求精度很高。接收方要能正确地理解发送方的 意思，就必须正确地把每个码元区分开来，并且找到每个信息组的开始，这就需要收发双方严格实现同步，如果组成一个数字网的话，同步问题的解决有点难度。进行模/数转换时会带来量化误差。随着大规模集成电路的使用以及光纤等宽频带传输介质的普及，对信息的存储和传输，越来越多使用的是数字信号的方式，因此必须对模拟信号进行模/数 转 换，在 转 换 中 不 可 避 免 地 会 产 生 量 化 误 差。数据通信的分类和方式【1】单工通信：在同一时间只有一方能接受或发送信息，就是只能从A端到到B端，不能实现双向通信，如：电视，广播等【2】半双工通信：在同一时间只可以有一方接受或发送信息，可以实现双向通信。就是A到B,B到A都行,但不能同时进行，举例：对讲机【3】全双工通信：在同一时间可以同时接受和发送信息，实现双向通信，就是A到B,B到A都行,可以同同时进行，举例：电话通信(手机通信在通话中属于全双工，短信属于半双工)通讯方式几种通讯格式RS232：全双工，传输距离为15m,三线制，收、发、地。驱动模式，平衡驱动。RS485：半双工，最远传输1200m.两线，A、B，驱动模式，差分驱动。RS422；全双工，最远传输1200m，四线制，R+、R-、T+、T-。驱动模式，差分驱动。光纤光导纤维是一种传输光束的细微而柔韧的媒质。光导纤维电缆由一捆光纤组成,简称为光缆。光缆是数据传输中最有效的一种传输介质，它的优点和光纤的优点类似，主要有以下几个方面：(1)频带较宽。(2)电磁绝缘性能好。光纤电缆中传输的是光束，由于光束不受外界电磁干扰与影响，而且本身也不向外辐射信号，因此它适用于长距离的信息传输以及要求高度安全的场合。当然，抽头困难是它固有的难题，因为割开的光缆需要再生和重发信号。(3)衰减较小。可以说在较长距离和范围内信号是一个常数。(4)中继器的间隔较大，因此可以减少整个通道中继器的数目，可降低成本。根据贝尔实验室的测试，当数据的传输速率为420Mbps且距离为119公里无中继器时，其误码率为,传输质量很好。而同轴电缆和双绞线每隔几千米就需要接一个中继器。（5）保密性能好，适于长距离的传输。按光在光纤中的传输模式可分为：单模光纤和多模光纤。多模光纤因其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。因此，多模光纤传输的距离就比较近，一般的最远传输是2KM。如果距离增大这样就加大了传输的不稳定性。单模光纤其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。光纤传输几种接口方式左起：左起：FC、ST、SC 光纤连接器光纤连接器LC光纤连接器光纤连接器 MU 光纤连接器光纤连接器插座和适配器（法兰）插座和适配器（法兰）对称法兰和不对称法兰对称法兰和不对称法兰光传输设备的主要性能光传输设备的主要性能1接收机灵敏度接收机灵敏度 2、光发射光功率光发射光功率光端机的发射光功率，也是保证正常传输的一种基本条件，较低的发生光功率和较高的接受灵敏度，是设备正常的必要条件。发射光功率一般用dBm来表示。接收机的灵敏度是表征光接收机调整到最佳工作状态时，光接收机接收微弱光信号的能力。光接收机灵敏度定义为：在保证达到所要求的误码率的条件下，接收机所需要的最小输入光功率。接收灵敏度一般用dBm来表示。监控系统的构成前端设备：信号源，主要包括摄像机、情报板等信号源设备。传输设备：单业务光端机和多业务光端机。终端设备：视频分配器、矩阵、大屏、录像机等后端设备。VNX系列视频光端机培训文档VNX系列视频光端机概述pVNX系列数字非压缩视频光端机是北京蛙视通信技术有限责任公司自主研发生产，采用数字非压缩视频信号处理技术和TDM（时分复用）、WDM（波分复用）技术。仅使用一芯光纤（也可提供双纤机型）同时传输视频、双向音频、双向异步数据及以太网信号。可分为点对点和节点式两种传输设备。pVNX系列数字非压缩视频光端机，分为视频发送（远端/前端）设备VNXT及视频接收机（局端）设备VNXR，需按照型号成对使用。远端设备一般采用独立式结构，局端设备采用机架式结构。pVNX系列光端机的核心电路/模块均采用进口元器件，具有极高的稳定性；所有的光、电接口均符合国家/国际标准，安装时免调整。高质量音视频信号传输高质量音视频信号传输VNX系列视频光端机特点 支持全业务支持全业务 超远距离传输超远距离传输 多种传输模式多种传输模式 完善网管功能完善网管功能工业级产品、稳定可靠工业级产品、稳定可靠光端机内部原理远端设备为采用采样、量化、编码的方式把模拟信号变为数字电信号，电信号变成光信号通过光纤传输。采用集成电路的形式。中心端收到光信号后，再变成电信号，数字电信号变成模拟信号进行输出。VNX系列视频光端机资质VNX系列视频光端机重点案例VNX-1V-2D-NM视频光端机VNX-1V-2D-NM应用示意图远端视频发送设备VNXT为单体独立式结构 远端设备（VNXT）前面板示意图远端设备（VNXT）后面板示意图远端视频发送设备VNXT指示灯说明D-RX数据信号接受指示灯：接受数据时闪烁D-TX数据信号发送指示灯：发送数据时闪烁V1视频输入指示灯：有视频信号输入时常亮ALM光口告警指示灯：当出现收无光/帧失步时告警灯亮CPU设备运行指示灯：当设备正常工作时规律闪烁。ETHERNET网口指示灯远端视频发送设备VNXT前面板接口说明VIDEO IN视频输入接口BNC接口类型OPT光纤收发端口TX单纤FC接口类型远端视频发送设备VNXT后面板接口说明AUDIO音频接口接口类型：凤凰端子D1、D2数据接口RS232/RS422/RS485（可选）接口类型：凤凰端子DC5V电源接口接口类型2芯端子ETHERNET接口接口类型：RJ45接地保护接口局端视频接受设备VNXR为机架式结构 局端设备（VNXR）前面板示意图局端设备（VNXR）后面板示意图局端视频接受设备VNXR为机架式结构局端视频接收设备VNXR指示灯说明D-RX数据信号接受指示灯：接受数据时闪烁D-TX数据信号发送指示灯：发送数据时闪烁V1视频输出指示灯：当正常收到对端发送的视频信号时，对应通道指示灯长亮。ALM光口告警指示灯：当出现收无光/帧失步时告警灯亮CPU设备运行指示灯：当设备正常工作时规律闪烁。局端视频接收设备VNXR前面板接口说明VIDEO OUT视频输出接口BNC接口类型OPT1、OPT2光纤收发端口TX单纤FC接口类型局端视频接收设备VNXR后面板接口说明AUDIO音频接口接口类型：凤凰端子双D1、D2数据接口RS232/RS422/RS485（可选）接口类型：凤凰端子DC5V电源接口接口类型2芯端子ETHERNET接口接口类型：RJ45NM网管接口接口类型2芯端子VNX-8V-4A-4D-NM视频光端机VNX-8V-4A-4D-NM应用示意图远端视频发送设备VNXT为单体独立式结构 远端设备（VNXT）前面板示意图远端设备（VNXT）后面板示意图远端视频发送设备VNXT指示灯说明VIDEO IN视频输入指示灯：有视频信号输入时常亮ALM光口告警指示灯：当出现收无光/帧失步时告警灯亮CPU设备运行指示灯：当设备正常工作时规律闪烁。远端视频发送设备VNXT前面板接口说明VIDEO IN视频输入接口BNC接口类型OPTICAL光纤收发端口单纤FC接口类型远端视频发送设备VNXT后面板接口说明AUDIO IN1-4音频接口接口类型：凤凰端子DATA1-4数据接口RS232/RS422/RS485（可选）接口类型：凤凰端子DC5V电源接口接口类型2芯端子ETHERNET接口接口类型：RJ45局端视频接受设备VNXR为机架式结构 局端设备（VNXR）前面板示意图局端设备（VNXR）后面板示意图局端视频接受设备VNXR为机架式结构局端视频接收设备VNXR指示灯说明VIDEO OUT视频输入指示灯：当正常收到对端发送的视频信号时，对应通道指示灯长亮ALM光口告警指示灯：当出现收无光/帧失步时告警灯亮CPU设备运行指示灯：当设备正常工作时规律闪烁。局端视频接收设备VNXR前面板接口说明VIDEO OUT视频输出接口BNC接口类型OPTICAL光纤收发端口单纤FC接口类型局端视频接收设备VNXR后面板接口说明AUDIO OUT1-4音频接口接口类型：凤凰端子DATA1-4数据接口RS232/RS422/RS485（可选）接口类型：凤凰端子DC5V电源接口接口类型2芯端子ETHERNET接口接口类型：RJ45NM网管接口接口类型2芯端子 第一篇：产品介绍 第二篇：安装维护 第三篇：网管软件 第四篇：项目介绍安装调试工具、仪器 十字螺丝刀 万用表 棉花、无水乙醇 光功率计（可选）1路视频光端机VNXT远端设备的安装VNXT的底板留有安装孔，可安装于任何平面上（水平/垂直/斜），将底板上的安装孔与安装平面上的安装孔用M4的螺钉固定。8路视频光端机VNXT远端设备的安装VNXT的底板留有安装孔，可安装于任何平面上（水平/垂直/斜），将底板上的安装孔与安装平面上的安装孔用M4的螺钉固定。机架式视频光端机VNXR局端设备的安装机架式VNX为标准19英寸、6U机箱，前面板留有安装孔，可安装于标准19英寸的机柜中，用M5的螺钉将其固定于标准机柜中即可。路视频光端机远端设备VNXT通过交流220V输入、直流5V输出的电源适配器进行供电。路视频光端机远端设备VNXT通过交流220V输入、直流5V输出的电源适配器进行供电。把电源适配器输入端接入220V AC，输出端接入光端机面板标有“DC 5V”端子，连接时请务必认真按照接线端子标注的“、”接线，不可反接；机架式局端设备VNXR通过交流220V转5V电源模块供电，每个电源模块可提供5路直流5V输出端子，连接要保证牢固且无短路。打开电源，给设备供电，设备正常运行时绿色CPU指示灯应规律闪烁。VNX视频光端机电源的连接安装时先拧下光接口上的保护帽，然后将光纤插头接入标注OPT 接口中（不要拧得过紧）。单纤系统的连接局端 OPT TX 远端 OPT TX VNX视频光端机光纤的连接两侧光纤都正确连接并加电运行后，设备的红色ALM光线路告警指示灯应熄灭。光纤（跳线）接头应保持清洁，否则会增加衰耗，影响光信号有效传输距离。如果光纤接头有污物，可用干净棉花蘸无水酒精擦拭 VNX视频光端机与摄像机的连接 用阻抗75、带BNC头的视频电缆，把摄像机或其它模拟视频信号的输出与VNXT设备的视频输入连接起来，如果有视频信号输入，对应通道的绿色VEDIO IN（1，2，）指示灯应常亮。VNX视频光端机与编码器的连接用阻抗75、带BNC头的视频电缆，把VNXR设备的视频输出和编码器（监视器或视频矩阵）的输入连接起来。VNXR一侧VEDIO OUT（1，2，）指示灯，指示的是本端是否正常收到对端发送的视频信号，对应通道视频信号正常时，绿色VEDIO OUT（1，2，）指示灯常亮。VNX视频光端机数据的连接VNX视频光端机数据的连接根据数据接口的具体类型（RS-232/RS-422/RS-485）,将数据信号根据端子定义，连接到两侧光端机的凤凰端子插头上并拧紧，检查连线无误后，将其插入设备对应通道插座处并插紧。控制数据为曼码时，采用RS422接口进行传输 VNX视频光端机数据的连接控制数据为RS422/485 控制数据为RS232VNX视频光端机音频的连接有源话筒或其它音频输出设备有源音箱或功放VNX视频光端机网管的连接VNX视频光端机网管的连接 VNX系列机架式光端机局端板卡上都具有RS-485网管接口A和B，其中A为网管RS-485数据接口，B为网管RS-485数据接口。各板卡可通过RS-485总线式接法依次连接，接入网管板RS-485接口。网管数据接入网管板后，通过串口数据到网络信号的转换，网管板100M以太网信号接入以太网传输通道，便可在监控中心通过网络平台（网管计算机）进行统一管理，实现网管功能。常见问题及解决办法光纤链路ALM指示灯告警ALM指示灯告警表示光接收异常,原因可能包括：光纤未正确连接；另一侧对应光端机故障；设备光口故障；光纤线路故障。进行故障处理时应针对上述可能依次排查。如有光功率计，可对收端及发端光功率进行测试，应保证在收端测得的光信号强度，至少高于接收灵敏度3dB。光路告警（ALM灯亮）处理方式1、首先排查设备是否对端无电。2、光纤是否连接正常。（1）是否和对应的远端是一芯光纤。（2）是否正确的熔接。3、更换设备的测试，更换同等型号的远端或者中心，进行排查。首先确认设备的问题。4、如果还是出现同类的结果，在进行排查光纤，用仪器光功率进行测试。应在设备的接受范围内。无视频输出如无视频输出，原因可能包括：另一侧对应的光发射机没有正确连接视频输入或输入的视频信号异常，可通过光端机的VIDEO IN（1，2，）指示灯判断；视频线故障或未正确连接输出；光纤故障，接收侧ALM灯亮。进行故障处理时，应针对上述可能依次排查。音频故障音频需要区别信号线和地线，接入音频业务时应对连接线缆进行标识，防止信号线接在设备地线端口上。同时应防止信号线和地线短接。由于音频信号对干扰敏感，要求每对音频传输线缆应为标准屏蔽音频线，不推荐使用集中屏蔽线缆和网线。数据故障按照标签正确识别出数据接口位置、接口类型，将业务按照安装说明正确加载在相应的端口。光路通信正常才是保证数据通信的前提，首先保证光纤链路的通信正常。观察光端机的数据指示灯状态是否正常。检查周边设备是否正常工作。周边设备主要是球机和矩阵的协议、速率。其它注意事项若光端机无法正常工作，可按下述方法处理：检查光端机供电电压是否正常。光缆线路是否正常，光纤跳线连接是否正常。相关设备工作是否正常。如现场有另外同型号光端机，可临时互换以判断故障。在排除或处理光端机外部故障以后，如仍有异常，请与我公司客户服务中心联系。北京华东华南西南四大技术服务中心 第一篇：产品介绍 第二篇：安装维护 第三篇：网管软件 第四篇：项目介绍NMS网管软件概述NMS网管软件系统采用客户端/服务器（Client/Server）架构，通过管理控制器，可对蛙视通信技术有限公司的VNX系列数字非压缩视频光端机（含VOX-BVT系列）及相关告警设备进行统一的管理。NMS网管软件是VNX视频监控系统的重要组成部分，可以通过网络方式实现对整个VNX视频监控系统的运行进行有效管理，使得VNX视频监控系统的使用、管理及维护变得更为方便。软件组成：VNX网管服务器软件 VNX网管客户端软件 VNX日志服务器可管理的设备：VNX 系列数字非压缩视频光端机 VNX 系列节点视频光端机 VOX-BVT系列多业务光端机 开关量输出及电源/告警模块等设备NMS网管软件安装 运行Autorun.exe，弹出“VNX网管软件安装向导”，单击欲安装的软件，执行相应软件的安装过程。NMS网管服务器软件安装 运行Autorun.exe后选择“服务器安装”，出现下图，点击；选择安装路径并点击在随后的操作中，均直接点击直至安装完成NMS网管客户端软件安装 运行Autorun.exe后选择“服务器安装”，出现下图，点击；选择安装路径并点击选择默认的“只对当前用户安装快捷方式”，点击下图中，点击输入相关信息服务器IP：填写“VNX网管服务器”的IP地址；日志服务器IP：填写“日志服务器”的IP地址；点击点击，完成安装VNX网管客户端的操作系统登录及界面介绍系统登录及界面介绍 运行VNX网管客户端软件（双击桌面上VNX网管客户端图标），出现左图对话框 输入“用户名”、“密码”后（系统初始用户名：admin，密码：vorx）单击登录按钮，如果验证通过即可进入网管操作界面，否则会提示，登录失败（右图），点击后可以继续输入用户名、密码重新登录，如果单击则会退出本程序。界面介绍VNX网管客户端的操作主程序界面主要分为主程序界面主要分为5部分部分 主菜单主菜单：主菜单集中了系统各个模块的主要操作。：主菜单集中了系统各个模块的主要操作。工具栏工具栏：显示了本软件的一些常用操作快捷按钮。：显示了本软件的一些常用操作快捷按钮。树形显示栏：树形显示栏：系统的结构树系统的结构树,包括网管单元和机箱两层。名称前边使用图标包括网管单元和机箱两层。名称前边使用图标表示其本身及下面的设备运行的状态。用鼠标点选树中一个机箱后，右侧设表示其本身及下面的设备运行的状态。用鼠标点选树中一个机箱后，右侧设备备/端口状态显示栏会显示机箱中各设备的详细运行状态，包括中心光端机、端口状态显示栏会显示机箱中各设备的详细运行状态，包括中心光端机、前端光端机以及前端光端机掉电保护模块等设备的各种运行状态。前端光端机以及前端光端机掉电保护模块等设备的各种运行状态。系统信息显示栏：系统信息显示栏：显示了系统当前运行的状态、报警信息等。界面中以红、显示了系统当前运行的状态、报警信息等。界面中以红、绿、灰三种颜色表示设备或端口的状态。绿色表示正常状态；红色表示报警绿、灰三种颜色表示设备或端口的状态。绿色表示正常状态；红色表示报警状态，如前端没有接摄像机，则视频丢失为红色；灰色表示未管理或离线的状态，如前端没有接摄像机，则视频丢失为红色；灰色表示未管理或离线的设备，也用于表示不存在的端口，如设备，也用于表示不存在的端口，如1V-2D设备没有网口，则中心网络为灰设备没有网口，则中心网络为灰色。色。设备设备/端口告警状态显示栏：端口告警状态显示栏：显示在显示在“系统信息显示栏系统信息显示栏”中所选中所选“光纤编光纤编号号”下告警设备下告警设备/端口的图形状态、详细信息和历史状态端口的图形状态、详细信息和历史状态用户维权在主界面的菜单中选择配置在主界面的菜单中选择配置-用户维护，弹出对话框，即可以进行用户的用户维护，弹出对话框，即可以进行用户的维护操作，可以添加维护操作，可以添加/删除用户，但不能删除当前已登录到服务器的用户。删除用户，但不能删除当前已登录到服务器的用户。用户维护界面如下：用户维护界面如下：可以在左边的列表中选择用户，单击下边的删除按钮删除用户。可以在左边的列表中选择用户，单击下边的删除按钮删除用户。在右边填写用户名和密码，单击添加按钮即可进行用户的添加操作。在右边填写用户名和密码，单击添加按钮即可进行用户的添加操作。告警确认 在状态显示栏有告警的行中最右一列（告警确认列）用鼠标左键单击，在状态显示栏有告警的行中最右一列（告警确认列）用鼠标左键单击，此行告警即会变为确认状态，所有的报警以黄色显示。此行告警即会变为确认状态，所有的报警以黄色显示。确认后效果如图确认后效果如图：设备查找 用户可以通过编号查找设备，在工具栏上的下拉框中选择或输入待查用户可以通过编号查找设备，在工具栏上的下拉框中选择或输入待查找的设备编号，单击查找按钮就可以自动定位到指定编号的设备，显示其找的设备编号，单击查找按钮就可以自动定位到指定编号的设备，显示其状态状态告警设备/端口状态显示 在在“系统信息显示栏系统信息显示栏”中，欲查看某中，欲查看某“光纤编号光纤编号”下告警的设备下告警的设备/端口，端口，单击该单击该“光纤编号光纤编号”，“系统信息显示栏系统信息显示栏”下方的下方的“设备设备/端口告警状态显端口告警状态显示栏示栏”中将显示出告警的设备中将显示出告警的设备/端口状态端口状态 系统配置 单击工具栏中单击工具栏中“配置配置”图标，弹出对话框，输入网管服务器图标，弹出对话框，输入网管服务器IP和端口、和端口、日志服务器日志服务器IP和端口，客户端将与网管服务器连接，并将日志写入日志服和端口，客户端将与网管服务器连接，并将日志写入日志服务器中；输入显示时间、提示声音、重复提示间隔时间，有新告警时将会务器中；输入显示时间、提示声音、重复提示间隔时间，有新告警时将会有对话框提示、声音提示有对话框提示、声音提示新告警提示当有新告警时，弹出新告警对话框，显示告警信息，如果设置了声音告警，当有新告警时，弹出新告警对话框，显示告警信息，如果设置了声音告警，同时会出现声音提示，单击同时会出现声音提示，单击，新告警信息将会清空，新告警信息将会清空 其他说明 当服务器中设备配置改变后需要重启本程序才会生效。当服务器中设备配置改变后需要重启本程序才会生效。如果左边树中所有网管服务器均没有上线，请检查是如果左边树中所有网管服务器均没有上线，请检查是否可以与服务器所在机器进行通信，服务器否可以与服务器所在机器进行通信，服务器IP地址配置地址配置是否正确。是否正确。第一篇：产品介绍 第二篇：安装维护 第三篇：网管软件 第四篇：项目介绍设备现场安装调试监控站组网示意图系统组网示意图
