PLC--电镀流水线.doc

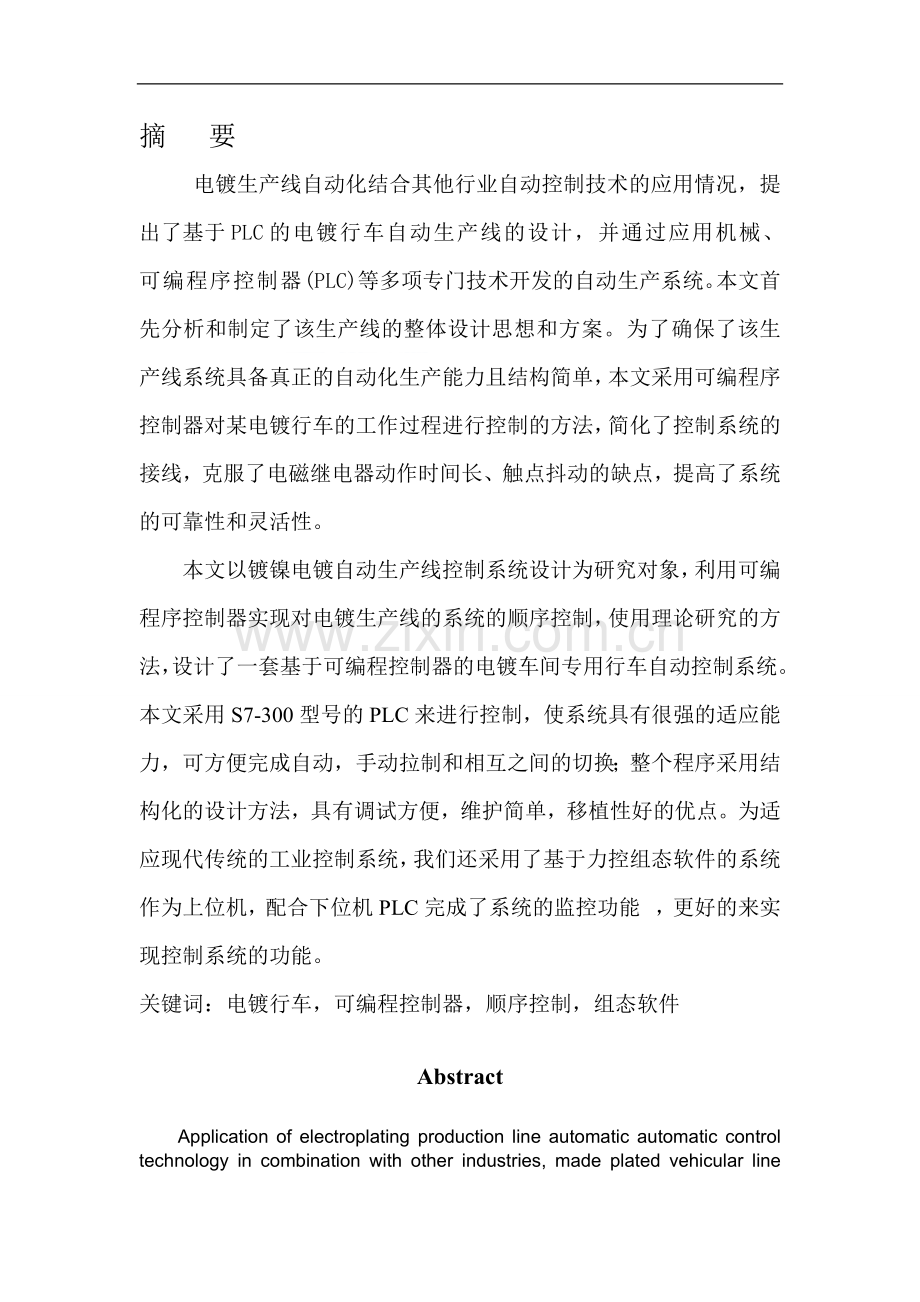

摘 要
电镀生产线自动化结合其他行业自动控制技术的应用情况，提出了基于PLC的电镀行车自动生产线的设计，并通过应用机械、可编程序控制器(PLC)等多项专门技术开发的自动生产系统。本文首先分析和制定了该生产线的整体设计思想和方案。为了确保了该生产线系统具备真正的自动化生产能力且结构简单，本文采用可编程序控制器对某电镀行车的工作过程进行控制的方法，简化了控制系统的接线，克服了电磁继电器动作时间长、触点抖动的缺点，提高了系统的可靠性和灵活性。
本文以镀镍电镀自动生产线控制系统设计为研究对象，利用可编程序控制器实现对电镀生产线的系统的顺序控制，使用理论研究的方法，设计了一套基于可编程控制器的电镀车间专用行车自动控制系统。本文采用S7-300型号的PLC来进行控制，使系统具有很强的适应能力，可方便完成自动，手动拉制和相互之间的切换；整个程序采用结构化的设计方法，具有调试方便，维护简单，移植性好的优点。为适应现代传统的工业控制系统，我们还采用了基于力控组态软件的系统作为上位机，配合下位机PLC完成了系统的监控功能 ，更好的来实现控制系统的功能。
关键词：电镀行车，可编程控制器，顺序控制，组态软件
Abstract
Application of electroplating production line automatic automatic control technology in combination with other industries, made plated vehicular line design based on PLC and by applying mechanical, programmable logic controllers (PLC), a number of specialized technology to develop automated production system. This paper first analyses and developed the overall design of the production line and the programme. In order to ensure that the production system with real automation production capacity and the structure is simple, the paper of using programmable logic controller in an electroplating process control methods simplifies the control system wiring, to overcome the electromagnetic relay disadvantages of long hours, contact jitter, improved system reliability and flexibility.
Design of control system of automatic production line of nickel plating, this paper studies, electroplating production line by using programmable logic controller system for sequence control, using the method of theoretical research, devised a plating plant based on PLC automatic control system of dedicated traffic lanes. PLC for control of the S7-300 model used in this paper, the system has a strong ability to adapt, can be easily completed automatically, manually drawn and switch between each other throughout the program uses a structured design methodology, debugging, maintenance, advantages of Xenografts. To adapt to the modern tradition of industrial control systems, we have also adopted a system based on force control configuration software as PC, combined with lower computer PLC completed a system monitoring capabilities, the better to achieve the control function of the system.
Key words: electroplated Lane, programmable controller, sequence control, configuration software

目 录
第1章 绪论
1.1 电镀行业的简介...............................................................................
1.2 电镀行车控制系统的种类
1.3 电镀行车控制系统的发展与现状
第2章 电镀流水线控制系统的总体方案
2.1 电镀流水线概述
2.2 对电镀流水线控制系统的设计要求
第3章 控制系统硬件设计
3.1 电气控制线路的设计
3.2 PLC控制系统硬件部分的设计

第4章 控制系统软件设计及实现

结 束 语
参 考 文 献
致 谢
附录A 基于PLC的电镀行车控制系统的设计图纸
附录B 电镀行车电气控制系统PLC指令表

第1章 绪论
1.1电镀行业的简介
电镀是对机体表面进行装饰、防护以及获得某些特殊性能的一种表面工程技术，是一种电化学过程，也是一种氧化还原反应，是获得金属保护层的有效防范。在这个过程中，金属离子获得电子被还原成金属原子，金属原子按照一定的规律排列形成金属镀层。电镀过程又称为电沉积，其基本原理就是直流电场的作用下，在电解质溶液（镀液）中有阳极和阴极构成回路，是溶液中金属离子沉积到阴极镀件表面上，以形成良好的金属的过程。
电镀工业是我国重要的加工工业，到今天已经有100多年的历史。电镀是重要的表面工程技术，不仅能获得保护——装饰性镀层，还可以通过不同工艺得到具有特殊用途的功能薄膜，近代科学技术的发展为他增添了许多新的内容，因而电镀在机械、地质、电子、仪器仪表、轻工、交运和国防工业等生产部门的应用日益广泛，与人们的日常生活也密切相关。
1.2电镀行车控制系统的种类
1.2.1 继电接触器控制系统
现代工农业生产中所使用的生产机械大多是由电动机来拖动的。因此，电力传动装置是现代生产机械中的一个重要部分，它由电动机、传动机构和控制电动机的电气设备等三个主要环节所组成。继电器问世以来，一直是电气控制的主流，目前国内仍有不少厂家应用继电接触器控制系统。其中输人单元为按钮开关等主令电器、逻辑单元是支配控制系统的“程序”，它是由各种继电器的触点通过导线连接，并具有一定的逻辑功能的控制线路。为了提高生产率，使电动机能按照生产机械所需的预定顺序进行工作，通常可以采用一些诸如继电器、接触器及按钮等控制电器来实现生产过程的自动控制。这些主要由继电器、接触器和按钮等电器所组成的控制系统一般称为继电器接触器控制系统。输出单元包括各种阀门的控制线圈、各类接触器控制线圈及信号指示等执行元件。这种控制系统的特点是：价格便宜、性能价格比低。由于存在继电器抖动、打弧、吸合不良等现象，因此控制系统寿命短，可靠性差。因为它的自动控制功能是靠继电器的辅助触点动作来实现，而触点动作一次需要几十毫秒，所以控制速度慢；由于需要改变控制逻辑就要改变各触点间的连线，故技改难度大，同时体积大，耗能高。因此继电接触器控制方案，适用控制逻辑比较简单，所需继电器数量较少，程序固定的场合。
1.2.2 单片机控制系统
用单片机可以构成各种工业控制系统。有不少控制系统是利用通用PC单片机或通用计算机。单片机具有体积小、控制功能强、功耗低、环境适应能力强、扩展灵活和使用方便等优点，用单片机可以构成形式多样的控制系统、数据采集系统、通信系统、信号检测系统、无线感知系统、测控系统、机器人等应用控制系统。例如工厂流水线的智能化管理，电梯智能化控制、各种报警系统，与计算机联网构成二级控制系统等。大部分都可以用单片机系统或单片机加通用机系统来代替计算机系统，特别是较大型的工业测控系统。单片机的控制逻辑由软件组成，同时软件的编写和修改方便，设计安装接线工作量相对较少，设计周期较短，其适应性较强。但其缺点是对工作环境条件要求较高，抗干扰能力不强，它适应于工作环境条件比较好的各种控制领域，如机械、冶金、纺织、国防、民用等。除通用外设（如打印机、硬盘、磁盘等）外，还有许多外部通信、采集、多路分配管理、驱动控制等接口，而这些外设与接口完全由主机进行管理，必然造成主机负担过重，因而出现了新的控制手段，即可编程序控制器。
1.2.3 可编程序控制器控制系统
一、可编程序控制器
可编程控制器是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器，简称PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机的简称混淆，所以将可编程控制器简称PLC。
二、可编程序控制器的特点
（1）可靠性高，抗干扰能力强；
PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量硬件，接线可减少到继电器控制系统的1/10~1/100，因触点接触不良造成的故障大为减少。高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
（2） 适应性强，应用灵活；
PLC的安装接线也很方便，一般用接线端子连接外部接线。PLC有较强的带负载能力，可直接驱动一般的电磁阀和交流接触器，可以用于各种规模的工业控制场合。
（3） 编程方便，易于使用；
以超小型PLC为例，新近出产的品种底部尺寸小于100mm，仅相当于几个继电器的大小，因此可将开关柜的体积缩小到原来的1/2~1/10。它的重量小于150g，功耗仅数瓦。由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
（4） 功能强，扩展能力强；
PLC发展到今天，已经形成了大、中、小各种规模的系列化产品，并且已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。
（5） PLC控制系统设计、安装、调试方便；
PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
（6） 维修方便，维修工作量少；
系统的设计、安装、调试工作量小，维护方便，容易改造
二、可编程序控制器的应用领域
随着微电子技术的快速发展，PLC的制造成本不断下降，而功能却大大加强。目前，在先进工业国家中PLC已成为工业控制的标准设备，应用的领域已覆盖了所有的工业企业。概括起来主要应用在以下几个方面：
（1） 顺序控制；
（2）运动控制；
（3）闭环过程控制；
（4）数据处理；
（5）通信和联网。
1.3 电镀行车控制系统的发展与现状

在工业控制的各个领域里，小到一个简单的机电一体化设备、大到整个生产线，以及大型的工程领域里，都存在PLC控制系统的技术存在。PLC已不在是局限在逻辑上，应该理解成过程控制器，如西门子全集成自动化TIA的概念。在整个自动化领域，PLC和传动是组成自动控制的两个非常重要的部分。
在主流PLC往大型化、集成化、多功能化、网络化发展的同时，还有很多分支在并列发展。我们还有很多单体化、一体化的设备，现在微型化离散的控制也在同步进行。比如西门子S7-200功能强大，1000多块一个,原来是不能想象的。为满足自动控制领域各层面的不同要求，微型机、小型机的发展势头也很猛。
现在，PLC不仅能进行逻辑控制，在模拟量的闭环控制、数字量的智能控制、数据采集、监控、通信联网及集散控制方面都得到广泛的应用。如今大、中型、甚至小型PLC都配有A/D、D/A转换及算术运算功能，有的还具有PID功能。这些功能使PLC应用于模拟量的闭环控制、运动控制、速度控制等具有了硬件基础；PLC具有输出和接收高速脉冲的功能，配合相应的传感器及伺服装置，PLC可以实现数字量的智能控制；PLC配合可编程终端设备（如触摸屏），可以实时显示采集到的现场数据及分析结果，为分析、研究系统提供依据；利用PLC的自检信号可实现系统监控；PLC具有较强的通信功能，可与计算机或其他智能装置进行通信和联网，从而能方便地实现集散控制。功能完备的PLC不仅能满足控制的要求，还能满足现代化大生产管理的需要。
总之为了进一步扩大PLC在工业自动化领域的应用范围，适应大、中、小型企业扩印不同需要，PLC产品大致向以下几方面发展：
（1）向小型化方向发展；
（2）向高速度、大容量和智能化方向发展；
（3）PLC编程工具与编程语言的多样化、高级化、标准化；
（4） 向网络化方向发展；
（5）发展容错技术和故障诊断。

第2章 电镀行车控制系统的总体方案
2.1 电镀行车概述
2.1.1 电镀行车的用途
本电镀行车是某企业电镀车间为了提高工作效率，促进生产自动化和减轻劳动强度而制造的一台起吊设备。该设备采用远距离控制，起吊物品是有待进行电镀或表面处理的各种产品零件。另外，本电镀行车拥有手动、单周和连续3种工作方式，用户可根据实际需要选择其中工作方式进行电镀产品零件，这样就大大增加了对电镀行车操作的灵活性。
2.1.2 电镀行车的基本组成结构
本电镀行车机械部分由传送带A、传送带B、行车和电镀槽等4部分组成，而行车又由大车、小车和吊钩等部分组成，如图2.1所示。传送带A、传送带B、大车、小车和吊钩分槽，每个槽内从左到右都有5个位置依次称为1号位、2号位……5号位，每个位置都可以放置一个吊篮，因此，每个槽内共可以放置5个吊蓝。1～5号槽内依次装有酸液、清水、锌液、铬液、镍镉液，可分别用来对产品零件进行除锈、清洗、镀锌、镀铬和镀镍镉等处理（但在同一时间内，只需对产品零件进行镀锌或镀铬或镀镍镉处理）。完成对产品零件的除锈、清洗、镀锌、镀铬和镀镍镉处理所需的时间分别为5分钟、2分钟、10分钟、15分钟、20分钟。

图2.1 电镀车间平面示意图

2.1.3 电镀行车的主要技术参数
根据工厂生产实际情况可得：
（1）电镀行车传送带A和传送带B最大载重为Mmax=2500kg，其传送带摩擦系数m =0.2，传送带速度要求为v =15m/min。
（2）电镀行车大车最大载重为Mmax =5000kg，其大车与导轨的摩擦系数m =0.15，大车的速度要求为v =30m/min。
（3）电镀行车小车最大载重为Mmax =1500kg，其小车与大车的摩擦系数m =0.1，小车的速度要求为v =15m/min。
（4）电镀行车吊钩最大负重为Mmax =500kg，其吊绳的摩擦系数可忽略不计，吊钩上升与下降的速度要求为v =15m/min。
2.1.4 电镀行车的工作原理
要求本电镀行车对产品零件的传送过程如下：
（1）将吊篮从传送带A送到1号槽，以对产品零件进行除锈处理。
在电镀行车启动前的初始状态下，吊钩在大车和小车的拖动下处于传送带A的1号位的上方。
当按下启动按钮后，传送带A向前，将装满待电镀和表面处理的产品零件的吊篮送到1～5号位。传送到位后，吊钩下降。
下降到位后，小车向右一小段距离，以使吊钩钩住吊篮。
钩住吊篮后，吊钩上升。
吊钩将吊篮提升到位后，大车向前(小车不动)，将吊篮送到1号槽的1号位
的上方。
将吊篮送到位后，吊钩下降，将吊篮送到1号槽中的1号位，以对产品零件进行除锈处理。
吊钩下降到位后，小车向左一小段距离，以使吊钩脱离吊篮。
吊钩脱离吊篮后，吊钩上升。
上升到位后，大车向后，小车向左，拖动吊钩到传送带A的2号位的上方。
吊钩到达传送带A的2号位的上方后，吊钩下降。
以后重复上述过程，依次将各吊篮从传送带A的2～5号位送到1号槽的2～5号位。
当行车将第5个吊蓝送到1号槽的5号位后，重复上述第（7）、（8）步的过程，使吊钩脱离吊篮并上升。
上升到位后，大车不动，小车向左，拖动吊钩回到1号槽的1号位的上方。等待下一步传送工作的进行。
（2）将吊篮从1号槽送到2号槽，以对产品零件进行清洗。
当1号槽1号位的吊篮中的产品零件经酸液进行了5分钟的除锈处理后，重复类似于上述（1）～（13）步的过程，依次将各吊篮从1号槽中的1～5号位送到2号槽的1～5号位，以对产品零件进行清洗。将各吊篮送到位后，应使吊钩回到2号槽的1号位的上方。等待下一步传送工作的进行。
（3）将吊篮从2号槽送到3号槽，以对产品零件进行镀锌处理。
当2号槽1号位的吊篮中的产品零件经清水进行了2分钟的清洗后，若需对产品零件进行镀锌处理，则应重复类似于上述（1）～（13）步的过程，依次将各吊篮从2号槽中的1～5号位送到3号槽的1～5号位，以对产品零件进行镀锌处理。将各吊篮送到位后，应使吊钩回到3号槽的1号位的上方。等待下一步传送工作的进行。
（4） 将吊篮从2号槽送到4号槽，以对产品零件进行镀铬处理。
（5） 当2号槽1号位的吊篮中的产品零件经清水进行了2分钟的清洗后，若需对
产品零件进行镀铬处理，则应重复类似于上述（1）～（13）步的过程，依次将各吊篮从2号槽中的1～5号位送到4号槽的1～5号位，以对产品零件进行镀铬处理。将各吊篮送到位后，应使吊钩回到4号槽的1号位的上方。等待下一步传送工作的进行。
（5）将吊篮从2号槽送到5号槽，对产品零件进行镀镍镉处理。
当2号槽1号位的吊篮中的产品零件经清水进行了2分钟的清洗后，若需对产品零件进行镀镍镉处理，则应重复类似于上述（1）～（13）步的过程，依次将各吊篮从2号槽中的1～5号位送到5号槽的1～5号位，以对产品零件进行镀镍镉处理。将各吊篮送到位后，应使吊钩回到5号槽的1号位的上方。等待下一步传送工作的进行。
（6）将吊篮从3或4、5号槽送到传送带B，以将经镀锌或镀铬、镀镍镉处理过的产品零件运走。

当3或4、5号槽的1号位的吊篮中的产品零件经过了10或15、20分钟的镀锌或镀铬、镀镍镉处理后，重复类似于上述（1）～（13）步的过程，依次将各吊篮从3或4、5号槽中的1～5号位送到传送带B的1～5号位，以将经镀锌或镀铬、镀镍镉处理过的产品零件运走。将各吊篮送到传送带B后，应使吊钩回到传送带A的1号位的上方。等待下一个循环的传送工作的进行。

2.2 对电镀行车控制系统的设计要求
2.2.1 对工作方式的设计要求
（1）为了适应电镀行车控制系统的调试、检查和操作方便的需要，应使电镀行车控制系统具备手动、单周和连续三种工作方式。
（2）应具有对上述三种工作方式的自由选择功能。
（3）为了避免程序混乱，应能避免在同一时间内电镀行车按两种或两种以上的工作方式运行。
2.2.2 对单机控制的设计要求
在电镀产品零件的过程中，要求能按下某一步就运行某一步，即当遇到电镀特殊工艺要求时能实现人工单步操作。
2.2.3 对全机控制的设计要求
（1）在单周和连续工作方式下，当下述初始条件中的任何一个不具备时，应避免电镀行车启动运行：
① 行车大车在初始位置；
② 行车小车在初始位置；
③ 吊钩在初始位置。
（2）在单周和连续工作方式下，应能使电镀行车按照预先规定的工艺流程运行。
（3）在电镀产品零件的过程中，如遇到任何一步不能正常完成，应能使电镀行车立即自动停车。
（4）在连续工作方式下，应能对电镀行车工作循环次数和一个循环完成时间进行累计，具备计数和计时功能。
（5）应能保证操作人员随时都能使电镀行车紧急停车。

2.2.4 对控制系统保护的要求
为了能够保障电镀行车及其控制系统的安全，应使控制系统具备以下保护功能：
（1）短路保护；
（2）过载保护；
（3）失压保护；
（4）吊钩紧急制动。
2.2.5 对信号显示和故障报警的设计要求
（1）在任何工作方式下，信号显示系统都能显示电镀行车及其传送带运行的全过程。
（2）信号显示系统应能显示控制系统的电源的工作状态，电动机的工作状态，控制系统的工作方式。
（3）当任何一台电动机的过载保护动作时，信号显示系统应能显示发生过载故障的电动机，故障报警系统应能发出音响故障信号。

第3章 控制系统硬件设计
3.1 电气控制线路的设计
本自动线中的电动机控制线路，采用交流380/220V电源供电，电源开关采用刀开关与自动开关串连的组合形式，其中刀开关起隔离电源、安全检修的作用，自动开关起短路保护作用。电动机控制线路中各电机主电路接于380V电源，控制电路接于220V电源。各电机主电路采用接触器控制，并采用热继电器作过载保护，其中大车电机、小车电机和吊钩电机采用电磁抱闸制动。
3.2 PLC控制系统硬件部分的设计
3.2.1 PLC输入/输出元件确定
一、所需PLC输入元件及输入点的统计

预开按钮SB11、启动按钮SB12和预停按钮SB13，占用PLC的3个输入点。
工作方式选择开关SA2用来选择手动、单周、连续三种工作方式的一种，占用PLC的3个输入点。
电镀种类选择开关SA3用来选择镀锌、镀铬、镀镍镉三种电镀中的一种，占用PLC的3个输入点。

电镀行车及传送带的手动操作按钮SB1、SB2、SB3、SB4、SB5、SB6、SB7、SB8、SB9、SB10均为一个常开触点，它们共占用PLC的10个输入点。
用于检测传送带吊篮位置的光电开关为SP1、SP2、SP3，它们共占用PLC的3个输入点。
用于吊钩拖动电机串电阻起动的欠电流继电器为KI1、KI2、KI3，它们共占用PLC的3个输入点。
用于检测电镀行车大车运行位置的行程开关为SQ1、SQ2、SQ3、SQ4、SQ5、SQ6、SQ7、SQ8、SQ9，它们共占用PLC的9个输入点。
用于检测电镀行车小车运行位置的行程开关SQ10、SQ11、SQ12、SQ13、SQ14、SQ15、SQ16、SQ17，它们共占用PLC的8个输入点。
用于检测吊钩升降位置的行程开关SQ18，占用PLC的一个输入点。
用于电镀行车各电动机过载保护的热继电器为FR1、FR2、FR3、FR4、FR5，它们均为一个常开触点，共占用PLC的5个输入点。
综上所述，共需PLC输入触点48个。
二、所需PLC输出元件及输出点的统计
控制电镀行车各个电机运行的接触器线圈为KM1、KM2、KM3、KM4、KM5、KM6、KM7、KM8、KM9、 KM10，它们共占用PLC的10个输出点。
在吊钩拖动电机转子回路中，用于接入和切除三段附加电阻的接触器为KM11、KM12、KM13，用于防止三台接触器同时通电动作的中间继电器为KA，KM11、KM12、KM13和KA的线圈与PLC输出点的连接关系如图3.1所示，由该图可知，KM11、KM12、KM13和KA的线圈共占用PLC的2个输出点。

图3.1 电流继电器控制电路图

用于大车电机、小车电机、吊钩电机制动抱闸的电磁铁的线圈为YB1、YB2、YB3，它们共占用PLC的3个输出点。
预开预告电铃BE 1个，占用PLC的1个输出点。
故障报警蜂鸣器BU 1个，占用PLC的1个输出点。
电镀行车各电机运行过程指示灯为HL1、HL2、HL3、HL4、HL5、HL6、HL7、HL8、HL9、HL10，它们共占用PLC的10个输出点。
其中传送带A向前指示灯为HL1；传送带A向后指示灯为HL2；传送带B向前指示灯为HL3；传送带B向后指示灯为HL4；大车前进指示灯为HL5；大车后退指示灯为HL6；小车右行指示灯为HL7；小车左行指示灯为HL8；吊钩上升指示灯为HL9；吊钩下降指示灯为HL10。
用于指示电镀行车各电机过载故障的指示灯为HL10、HL11、HL12、HL13、HL14，它们共占用PLC的5个输出点。
综上所述，共需PLC输出触点32个。
3.2.2 PLC型号的确定
查阅我国各大企业使用较多的PLC生产厂家生产的PLC的技术手册，确认日本三菱公司生产的FX2N-128MR型基本单元完全能过满足上述要求，因此本课题控制系统的PLC选用FX2N-128MR型基本单元1台。其主要技术性能指标如下：该型PLC为整体式结构，具有本电镀行车所需的所有指令功能，其输入点数为64点，输出点数为64点，用户存储器容量8KB，输入模块电压为DC24V，输出模块为继电器型。
3.2.3 PLC I/O元件分配表
一、PLC输入元件分配表
可将PLC电镀行车控制系统中PLC的所有输入元件分配到PLC的各个输入点上，如表3. 1所示。
表3.1 PLC输入元件分配表
输入元件
输入点

输入元件
输入点

输入元件
输入点
SB11
X0
SP1
X23
SQ10
X42
SB12
X1
SP2
X24
SQ11
X43
SB13
X2
SP3
X25
SQ12
X44
SA2
X3-X5
KI1
X26
SQ13
X45
SA3
X6-X10
KI2
X27
SQ14
X46
SB1
X11
KI3
X30
SQ15
X47
SB2
X12
SQ1
X31
SQ16
X50
SB3
X13
SQ2
X32
SQ17
X51
SB4
X14
SQ3
X33
SQ18
X52
SB5
X15
SQ4
X34
FR1
X53
SB6
X16
SQ5
X35
FR2
X54
SB7
X17
SQ6
X36
FR3
X55
SB8
X20
SQ7
X37
FR4
X56
SB9
X21
SQ8
X40
FR5
X57
SB10
X22
SQ9
X41

输出元件
输出点

输出元件
输出点

输出元件
输出点
KM1
YO
KA
Y14
HL6
Y31
KM2
Y1
KM11
KM12
KM13
Y15
HL7
Y32
KM3
Y2
HL8
Y33
KM4
Y3
HL9
Y34
KM5
Y4
YB3
Y16
HL10
Y35
KM6
Y5
BE
Y17
HL11
Y36
YB1
Y6
BU
Y20
HL12
Y37
KM7
Y7
HL1
Y24
HL13
Y40
KM8
Y10
HL2
Y25
HL14
Y41
YB2
Y11
HL3
Y26
HL15
Y42
KM9
Y12
HL4
Y27

KM10
Y13
HL5
Y30

二、PLC输出元件分配
可将基于PLC的电镀行车控制系统中PLC的所有输出元件分配到PLC的各个输出点上，如表3.2所示。
表3.2 PLC输出元件分配表

第4章 控制系统软件设计及实现
4.1 PLC梯形图总体方案设计
4.1.1 PLC程序的组成及各部分程序的作用
在第二章中，已对电镀行车工作方式控制的设计要求进行了叙述，其内容如下：
为了适应电镀行车控制系统的调试、检查和操作方便的需要，应使电镀行车控制系统具备手动、单周和连续三种工作方式。据此，本设计基于PLC的电镀行车控制系统的软件部分应由公用程序、手动程序、单周程序、连续程序、信号显示和故障报警程序等五个部分组成。公用程序是电镀行车在大多数工作方式下都要执行的程序，这部分程序主要用来处理电镀行车的各种操作信号（如预开和预停等操作信号）、电镀行车起动前应具备的各种初始信号、由连续的工作方式转换为手动或单周工作方式时，使连续工作方式程序复位的信号等，并将处理结果作为电镀行车启动、停止、程序转换或故障报警等的一个依据。
连续程序是软件中最重要的部分。它用来实现电镀行车控制对象在无人参与的情况下对成批零件进行自动地连续电镀，在电镀完预期的零件后才自动停下来。因此，连续程序可大大提高加工效率，提高产品质量，减轻工人的劳动强度、降低加工成本。
单周程序可实现电镀行车控制对象对单批零件的自动电镀，在电镀完单批零件后实现自动停车。因此这部分程序主要用于电镀行车控制对象及其PLC控制系统在组装或检修完成后投入生产前的试车，以及工人交接班时对行车的检查。
手动程序主要用来检查和调整电镀行车每一步的运行状态。具体来说，就是要实现单步控制，即按下某一步的起动按钮，该步就运行直到这一步完成。
信号显示及故障报警程序用来显示电镀行车控制对象中各电动机的工作状态、电镀行车控制对象的工作方式和运行过程，用来在电镀行车控制对象启动的所有初始条件都已具备且已按下预开按钮时发出音响预告信号，或在各电动机的过载保护动作时发出音响故障警告信号。
4.1.2 PLC梯形图程序的总体结构
在第二章中，对电镀行车控制对象工作方式选择的设计要求中，还提出了如下的要求：

结 束 语
在电镀行车电气控制系统设计中，实现了两个目的：（1）对我们即将进入社会的毕业生进行了现场工程师的综合训练，着重训练我们查阅资料的能力、工程制图的能力、计算机运用能力、元件选择能力、软件开发使用能力以及文字表达的能力。同时，让我们回顾已学过的电气控制与PLC的知识，并对知识重新组合、灵活运用。
我们通过毕业设计对电气控制与PLC应用技术的了解更加深刻；也为我们今后从事工业自动化及自动线方面的设计工作提供了宝贵的经验。（2）成功地实现使控制系统满足工艺流程要求以及设计任务书上提出的所有控制、保护和显示要求，并且力图使所设计的控制系统做到了工作稳定可靠、技术性能先进、操作灵活方便。
通过顺序功能图的循环，重点解决了连续工作方式的顺序功能图的设计过程中遇到的各种复杂问题。毕业设计达到了预期目的。
致 谢
本毕业设计的全部工作是在潘赛虎老师指导下完成，完成整个论文的过程中，他不仅提供了大量的资料，及时提出论文中存在的问题并给予了耐心的指导，对论文初稿进行了认真细致的审查并提出了许多宝贵的意见。她严谨务实的治学态度，敏锐的洞察力，准确把握课题研究最新方向的能力和勇于创新的精神，给我留下了深刻的印象，我从中获益非浅。为此，特向他致以深深的谢意。
我本毕业设计的研究完成期间，得到了实验室的各位老师和同学的热心帮助，在此深表感谢。
