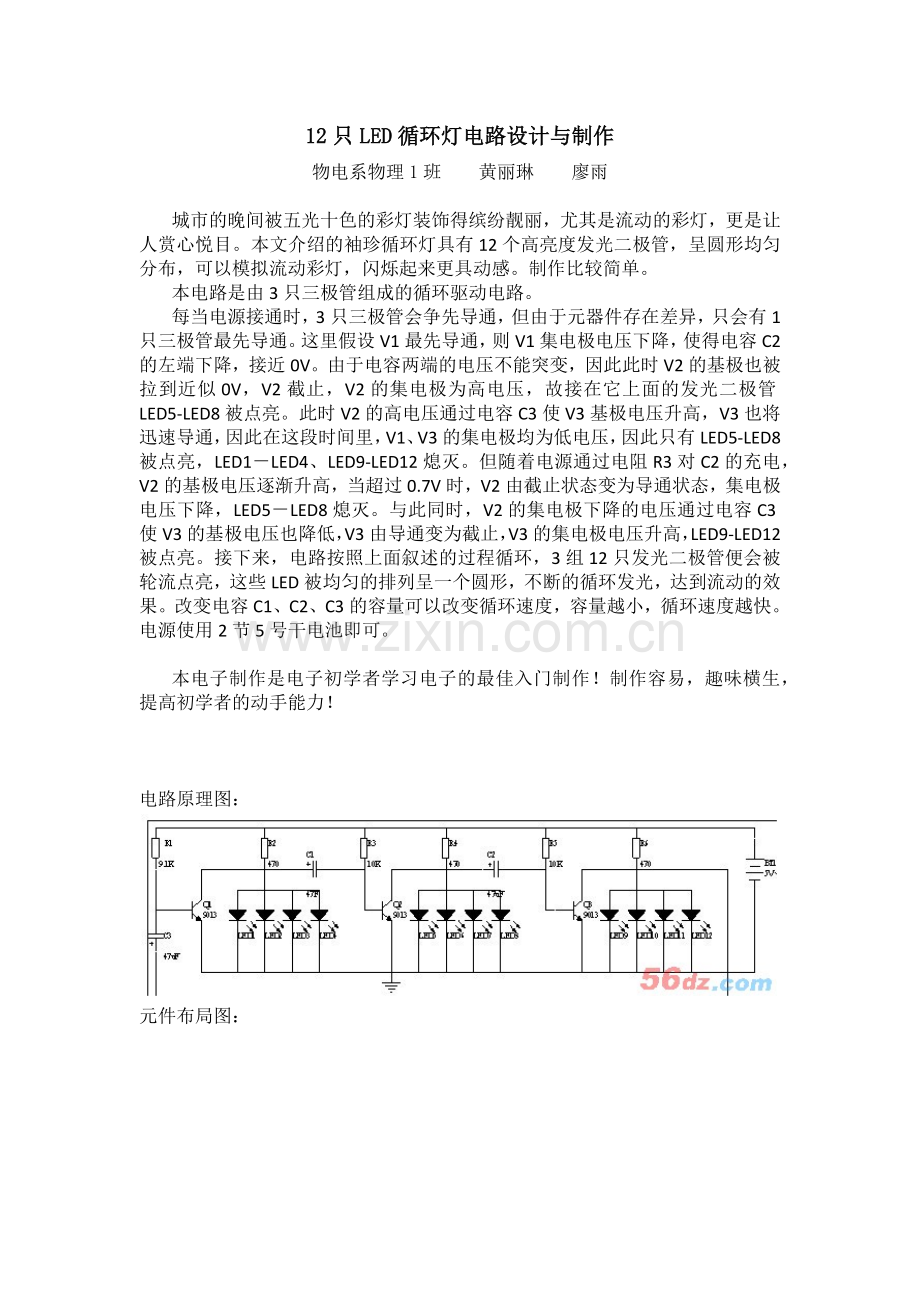

12只LED循环灯电路设计与制作
物电系物理1班 黄丽琳 廖雨

城市的晚间被五光十色的彩灯装饰得缤纷靓丽，尤其是流动的彩灯，更是让人赏心悦目。本文介绍的袖珍循环灯具有12个高亮度发光二极管，呈圆形均匀分布，可以模拟流动彩灯，闪烁起来更具动感。制作比较简单。
本电路是由3只三极管组成的循环驱动电路。
每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导通。这里假设V1最先导通，则V1集电极电压下降，使得电容C2的左端下降，接近0V。由于电容两端的电压不能突变，因此此时V2的基极也被拉到近似0V，V2截止，V2的集电极为高电压，故接在它上面的发光二极管LED5-LED8被点亮。此时V2的高电压通过电容C3使V3基极电压升高，V3也将迅速导通，因此在这段时间里，V1、V3的集电极均为低电压，因此只有LED5-LED8被点亮，LED1－LED4、LED9-LED12熄灭。但随着电源通过电阻R3对C2的充电，V2的基极电压逐渐升高，当超过0.7V时，V2由截止状态变为导通状态，集电极电压下降，LED5－LED8熄灭。与此同时，V2的集电极下降的电压通过电容C3使V3的基极电压也降低，V3由导通变为截止，V3的集电极电压升高，LED9-LED12被点亮。接下来，电路按照上面叙述的过程循环，3组12只发光二极管便会被轮流点亮，这些LED被均匀的排列呈一个圆形，不断的循环发光，达到流动的效果。改变电容C1、C2、C3的容量可以改变循环速度，容量越小，循环速度越快。电源使用2节5号干电池即可。

本电子制作是电子初学者学习电子的最佳入门制作！制作容易，趣味横生，提高初学者的动手能力！

电路原理图：

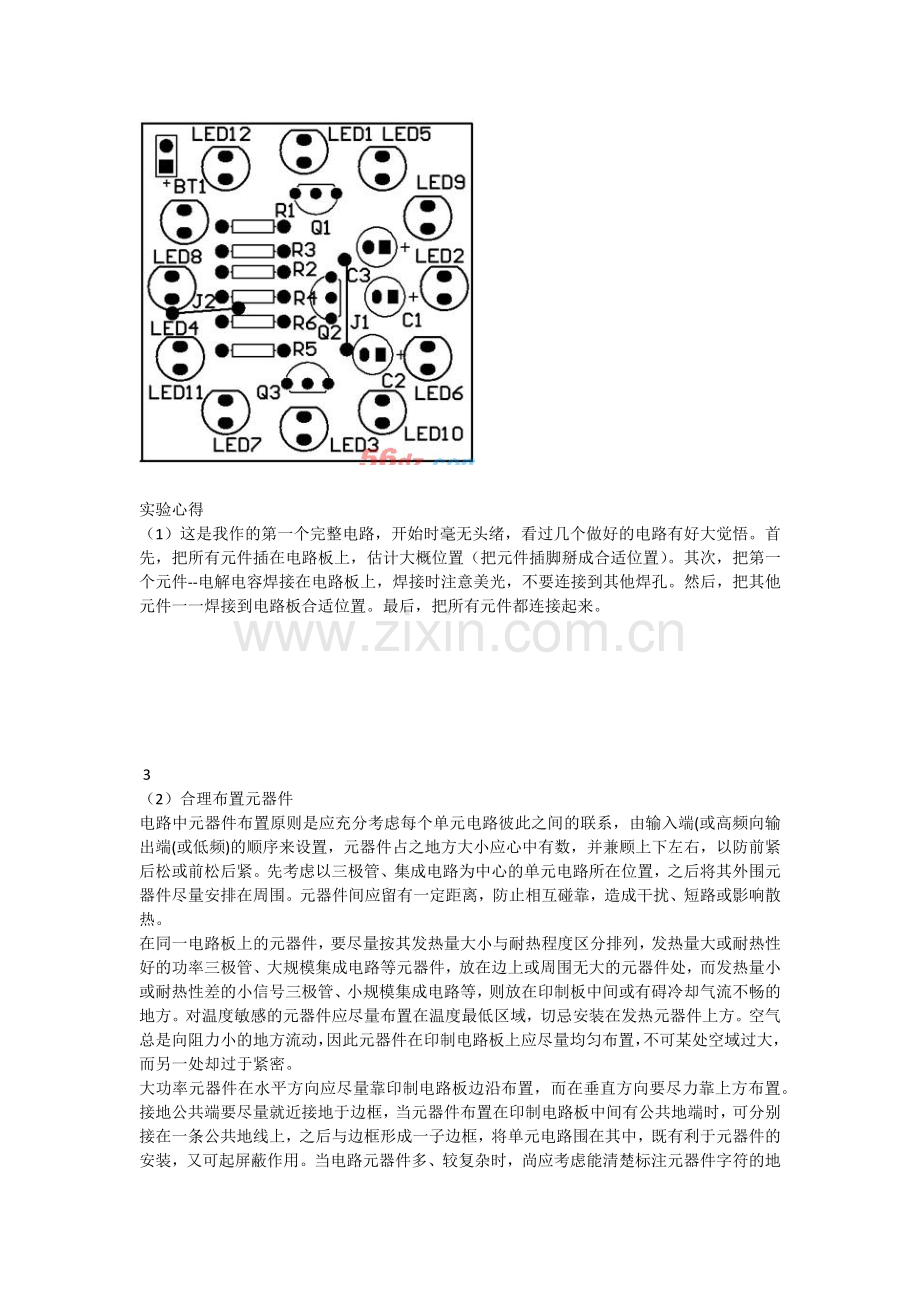

元件布局图：

实验心得
（1）这是我作的第一个完整电路，开始时毫无头绪，看过几个做好的电路有好大觉悟。首先，把所有元件插在电路板上，估计大概位置（把元件插脚掰成合适位置）。其次，把第一个元件--电解电容焊接在电路板上，焊接时注意美光，不要连接到其他焊孔。然后，把其他元件一一焊接到电路板合适位置。最后，把所有元件都连接起来。

 3
（2）合理布置元器件
电路中元器件布置原则是应充分考虑每个单元电路彼此之间的联系，由输入端(或高频向输出端(或低频)的顺序来设置，元器件占之地方大小应心中有数，并兼顾上下左右，以防前紧后松或前松后紧。先考虑以三极管、集成电路为中心的单元电路所在位置，之后将其外围元器件尽量安排在周围。元器件间应留有一定距离，防止相互碰靠，造成干扰、短路或影响散热。
在同一电路板上的元器件，要尽量按其发热量大小与耐热程度区分排列，发热量大或耐热性好的功率三极管、大规模集成电路等元器件，放在边上或周围无大的元器件处，而发热量小或耐热性差的小信号三极管、小规模集成电路等，则放在印制板中间或有碍冷却气流不畅的地方。对温度敏感的元器件应尽量布置在温度最低区域，切忌安装在发热元器件上方。空气总是向阻力小的地方流动，因此元器件在印制电路板上应尽量均匀布置，不可某处空域过大，而另一处却过于紧密。
大功率元器件在水平方向应尽量靠印制电路板边沿布置，而在垂直方向要尽力靠上方布置。接地公共端要尽量就近接地于边框，当元器件布置在印制电路板中间有公共地端时，可分别接在一条公共地线上，之后与边框形成一子边框，将单元电路围在其中，既有利于元器件的安装，又可起屏蔽作用。当电路元器件多、较复杂时，尚应考虑能清楚标注元器件字符的地方。
(3)电烙铁和焊接
现在使用的电烙铁一般都是低功率的电烙铁，所以我们采用握笔法（就像握圆珠笔一样），在焊接电路时要注意问题： 1)  焊接时要先对焊盘加热，然后在加上焊锡，当我们看到所溶解的焊锡大概能盖满焊盘时，再先撤去焊锡，最后才撤去烙铁。撤烙铁的方法是沿着器件的管脚，用手腕的力量往上挑起.焊接时候不能加热得太久，防止把电路板焊坏，使铜泊掀起。  2)  烙铁不使用是要放于烙铁架，防止烧伤其他物品，如果长时间不使用的话，要切断电源，防止烙铁过于热，而使烙铁头氧化掉。  3)  如果器件管脚和电路板上的焊盘（铜泊）有生锈，要用砂纸或小刀去除铁锈，防止虚焊。由于夏天在制作时可能手上会比较多汗，所以尽量使自己不要去碰电路板上的焊盘。防止焊盘生绣。
4)  焊接电路时，我们一般都把器件放于电路板的背面，然后在正面连线和焊接 (4)器件的安装
电阻：在制作电路之前，首先要弄清阻值，可以用色环辨认法或者万用表直接测量法（最好
是使用万用表测量，比较精确）。
电解电容:电解电容有正负之分（长脚为正），在使用电解电容还要注意一个问题是，它有额
定电压限制。
二极管:二极管的分类大概有普通、整流、红外、发光、稳压、光敏、变容。 特性（单向导
通作用），二极管有正负极之分，有白色的一端为负（一般引脚长的为正极，短的为负极）.发光二极管点亮电压约为1.7V以上，允许通过的电流大约为几十mA，所以使用时要加1K左右的限流电阻。还要注意的是发光二极管长脚为正。
三极管:三极管的作用是电流放大作用，使用之前必须先测试三极管的型号（NPN、PNP）
和它的b、e、c三脚（也就是基极、发射极、集电极）。三极管是电路中最主要的部分，所以在焊接时要非常小心。

该电路尤其适合初学者使用，趣味性强，效果明显，制作难度低。是装配实作、技能训练等的首选材料。
您只需要按照图纸上的说明将电子元器件安装焊接好，即可享受焊接成功带来的无限乐趣！！

3组12只LED循环灯
王晓鹏
【摘要】：正城市的晚间被五光十色的彩灯装饰得缤纷靓丽,尤其是流动的彩灯,更是让人赏心悦目。本文介绍的袖珍循环灯具有12个高亮度发光二极管,呈圆形均匀分布。可以模拟流动彩灯,闪烁起来更具动感。通过本项制作,可以使电子技术初学者学习到许多知识,提高自己动手锻炼的能力。
【作者单位】：
【关键词】： 循环灯 高亮度发光二极管 模拟流动 电子技术 均匀分布 电路原理图 初学者 集电极 自己动手 三极管
【分类号】：TM923.3
【正文快照】：
城市的晚间被五光十色的彩灯装饰得缤纷靓丽,尤其是流动的彩灯,更是让人赏心悦目。本文介绍的袖珍循环灯具有12个高亮度发光二极管,呈圆形均匀分布。可以模拟流动彩灯,闪烁起来更具动感。通过本项制作,可以使电子技术初学者学习到许多知识,提高自己动手锻炼的能力。图1是电路

电子组装课程设计 3组12只LED循环灯电路的实现
一、实验要求
1、通过实习，能掌握基本电子元器件的认识方法；
2、了解PCB板的制作方法；
3、撰写课程设计报告；
4、正确焊接和调试“3组12只LED循环灯”电路；
5、按照计划安排的时间准时参加实习，不得迟到早退；
6、成绩评定分为考勤、电路焊接制作情况和课程设计报告书写情况三个部分。
二、实验内容
理解常用元器件的识别方法，明确PCB板的设计及制作方法，动手组装一个“3组12只LED循环灯”电路，进行调试实验，运用仪器检查、测量电路的工作状态，排除电路中的故障，使之能够达到设计指标的要求.
