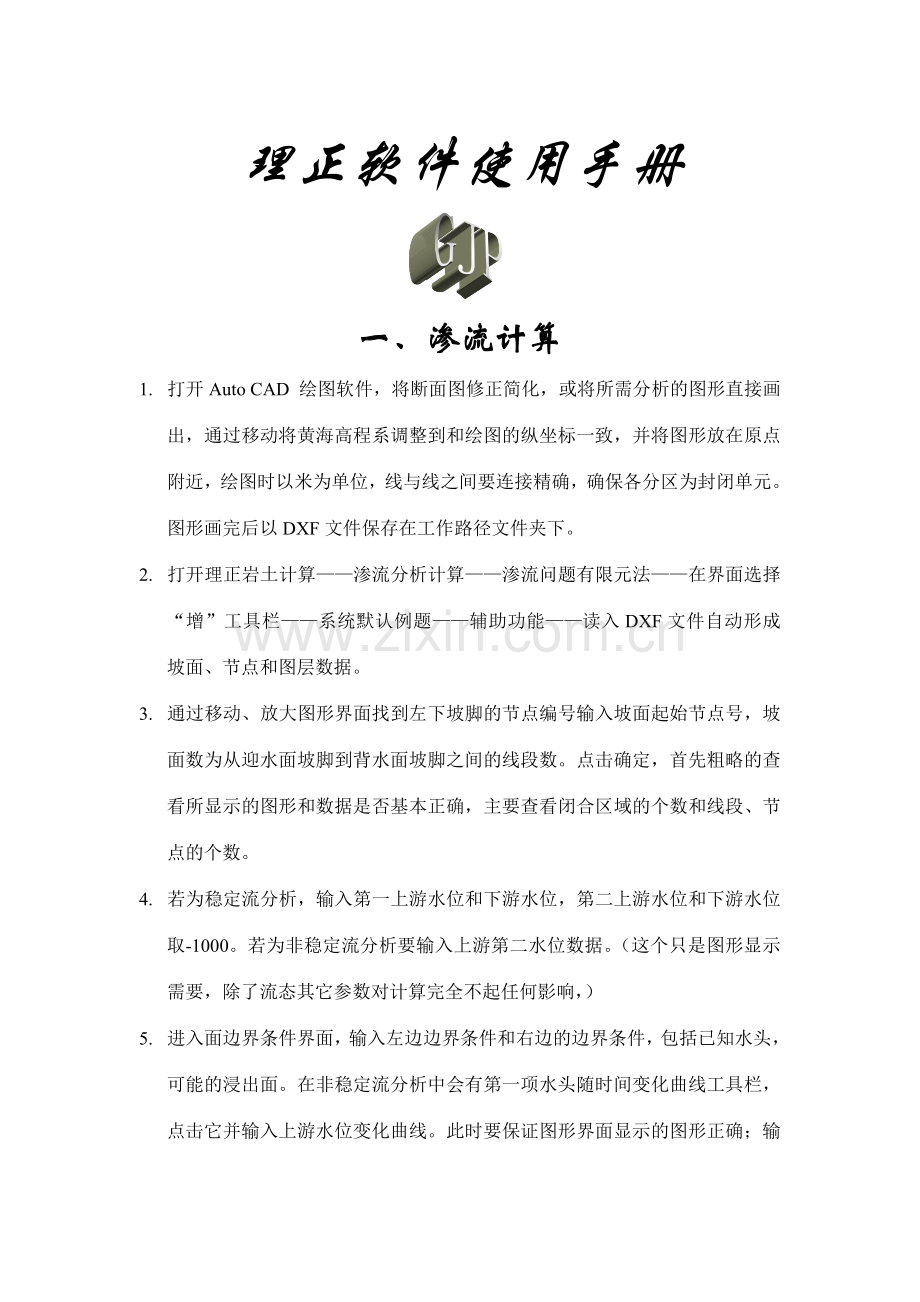

理正软件使用手册

一、渗流计算
1. 打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。图形画完后以DXF文件保存在工作路径文件夹下。
2. 打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。
3. 通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。
4. 若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。若为非稳定流分析要输入上游第二水位数据。（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）
5. 进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。

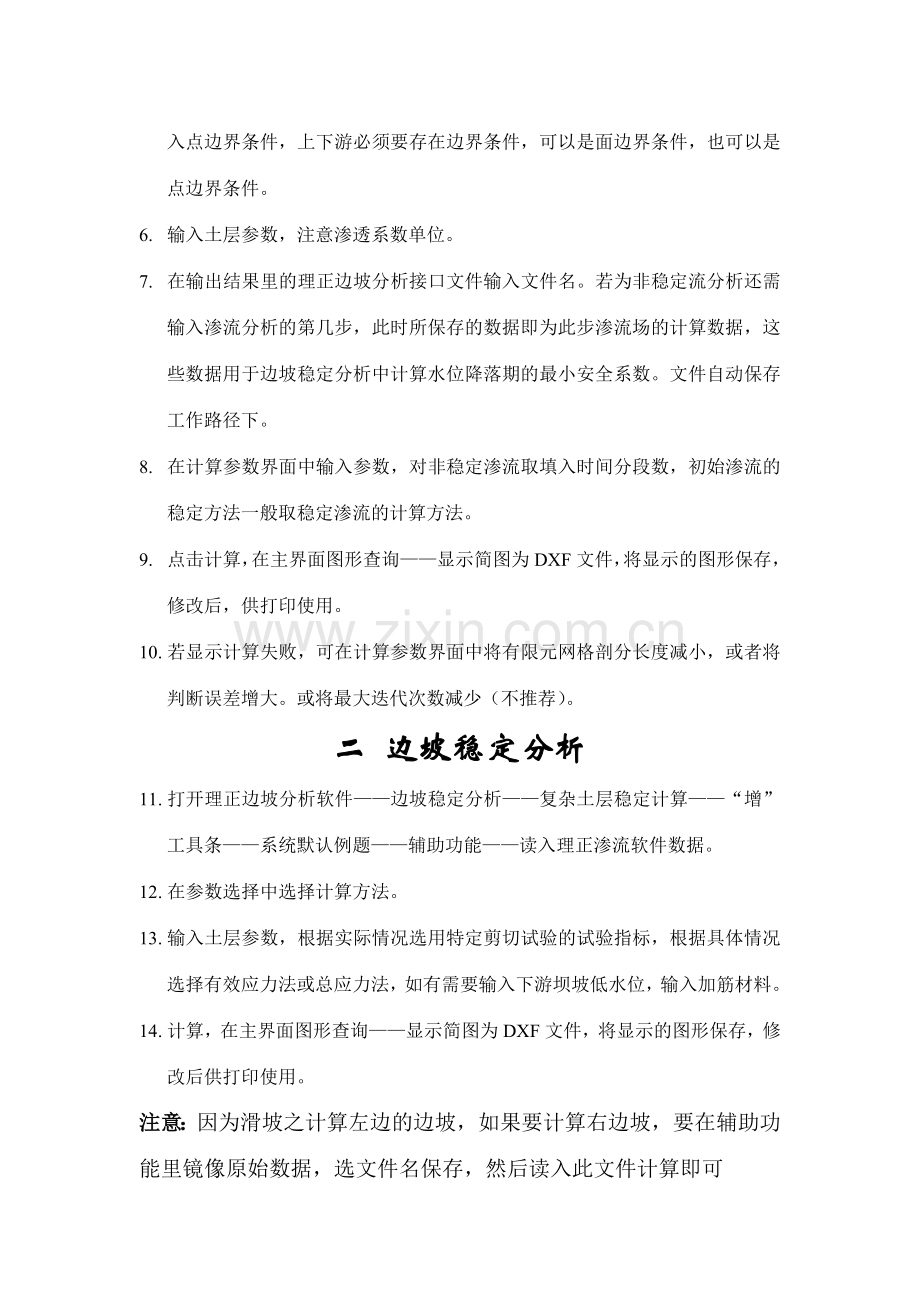

6. 输入土层参数，注意渗透系数单位。
7. 在输出结果里的理正边坡分析接口文件输入文件名。若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。文件自动保存工作路径下。
8. 在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。
9. 点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。
10. 若显示计算失败，可在计算参数界面中将有限元网格剖分长度减小，或者将判断误差增大。或将最大迭代次数减少（不推荐）。
二 边坡稳定分析
11. 打开理正边坡分析软件——边坡稳定分析——复杂土层稳定计算——“增”工具条——系统默认例题——辅助功能——读入理正渗流软件数据。
12. 在参数选择中选择计算方法。
13. 输入土层参数，根据实际情况选用特定剪切试验的试验指标，根据具体情况选择有效应力法或总应力法，如有需要输入下游坝坡低水位，输入加筋材料。
14. 计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后供打印使用。
注意：因为滑坡之计算左边的边坡，如果要计算右边坡，要在辅助功能里镜像原始数据，选文件名保存，然后读入此文件计算即可
