江苏数控机床维修试题样卷及答案.doc

江苏省职业技能鉴定
数控机床装调维修工（高级）理论知识试卷

注 意 事 项
1.考试时间：120分钟。

得 分

评分人

一.选择题 (第1～80题。请选择一个正确答案，将相应字母填入括号内。每题1分，共80分。)
1.图样中标注锥度时，其锥度符号应配置在（ ）。
A.基准线上 B.引出线上
C.轴线上 D.基准线或引出线

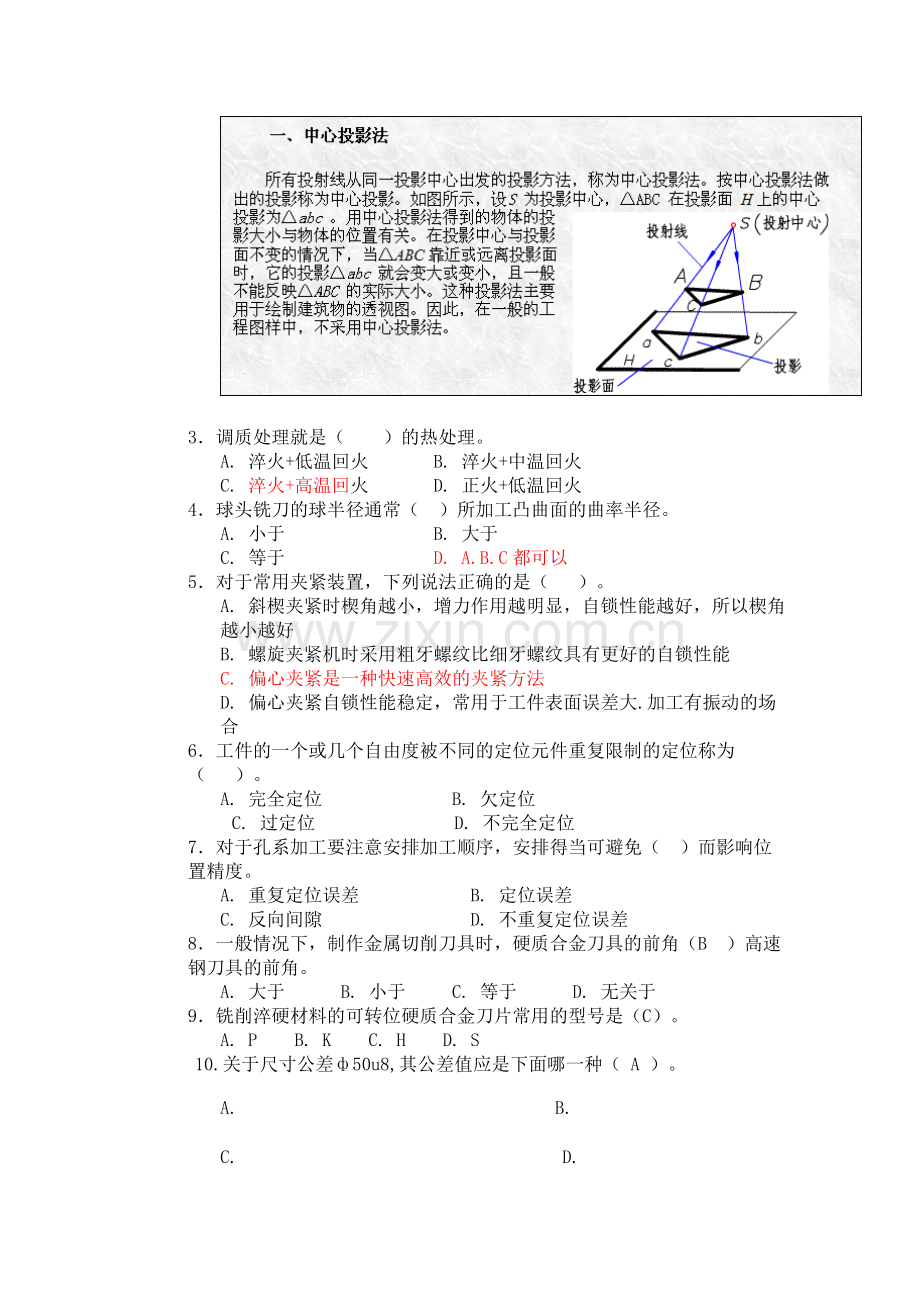

2.机械图样所采用的投影法为（ ）。
A.中心投影法 B.斜投影法
C.正投影法 D.中心投影法、斜投影法均采用

3．调质处理就是（ ）的热处理。
A. 淬火+低温回火 B. 淬火+中温回火
C. 淬火+高温回火 D. 正火+低温回火
4．球头铣刀的球半径通常（ ）所加工凸曲面的曲率半径。
A. 小于 B. 大于
C. 等于 D. A.B.C都可以
5．对于常用夹紧装置，下列说法正确的是（ ）。
A. 斜楔夹紧时楔角越小，增力作用越明显，自锁性能越好，所以楔角越小越好
B. 螺旋夹紧机时采用粗牙螺纹比细牙螺纹具有更好的自锁性能
C. 偏心夹紧是一种快速高效的夹紧方法
D. 偏心夹紧自锁性能稳定，常用于工件表面误差大.加工有振动的场合
6．工件的一个或几个自由度被不同的定位元件重复限制的定位称为（ ）。
A. 完全定位 B. 欠定位
C. 过定位 D. 不完全定位
7．对于孔系加工要注意安排加工顺序，安排得当可避免（ ）而影响位置精度。
A. 重复定位误差    B. 定位误差
C. 反向间隙    D. 不重复定位误差
8．一般情况下，制作金属切削刀具时，硬质合金刀具的前角（ B ）高速钢刀具的前角。
A. 大于 B. 小于 C. 等于 D. 无关于
9．铣削淬硬材料的可转位硬质合金刀片常用的型号是（C）。
A. P B. K C. H D. S
10.关于尺寸公差ф50u8,其公差值应是下面哪一种（ A ）。
A. B.
C. D.
11．高速铣削刀具的装夹方式不宜采用以下哪一个（ C ）
A. 液压夹紧式 B. 弹性夹紧式 C. 侧固式 D. 热膨胀式
12. 渗碳的目的是提高钢表层的硬度和耐磨性，而（ B ）仍保持韧性和高塑性。
A. 组织 B. 心部 C. 局部 D. 表层
13. 对未经淬火.直径较小的孔的精加工常采用（ A ）。
A．铰削 B．镗削 C．磨削 D．拉削
14. 切削用量的选择原则，在粗加工时，以（ B ）作为主要的选择依据。
A. 加工精度 B. 提高生产率 C. 经济性和加工成本 D. 工件大小
15. 下面程序正确的是（ B ）。
A. G03 X60 Y85 K76 F90 B. G03 X60 Y85 J76 F90
C. G03 X60 Z85 J76 F90 D. G03 Y60 Z85 I76 F90
16. 规定螺纹中径公差的目的是为了控制（ D ）。
A. 单一中径误差 B. 单一中径和螺距累积误差
C. 单一中径和牙型半角误差 D. 单一中径.螺距累积误差和牙型半角误差
17. 数控机床精度检验主要包括机床的几何精度检验和坐标精度及（ C ）精度检验。
A. 综合 B. 运动 C. 切削 D. 工作
18. 加工空间曲面，模具型腔或凸模成形表面常选用（ C ）
A. 立铣刀 B. 面铣刀 C. 模具铣刀 D. 成形铣刀
19. 数控机床的的位置精度主要指标有( A )。
A. 定位精度和重复定位精度 B. 分辩率和脉冲当量
C. 主轴回转精度 D. 几何精度
20. 在下列选项中，（ C ）不能提高数控机床的加工精度。
A. 传动件用滚珠丝杠 B. 装配时消除传动间隙
C. 机床导轨用滚动导轨 D. 前面三者均不是
21. 为了使机床达到热平衡状态必须使机床运转( A )
A. 15min以上 B. 8min C. 2min D. 6min
22. 对切削抗力影响最大的是（ B ）。
A. 工件材料 B. 切削深度 C. 刀具角度 D. 切削速度
23. 在尺寸链中，能间接获得.间接保证的尺寸，称为（ C ）
A. 增环 B. 组成环 C. 封闭环 D. 减环
24. 某加工中心进行镗孔加工时，所镗出的孔与其基准的相互位置有误差，但未产生孔的形状误差，造成这种误差的原因很可能是（ A ）。
A. 机床的传动误差 B. 机床主轴的纯轴向窜动
C. 机床主轴的纯径向跳动 D. 机床导轨的导向误差
25.FMS与传统自动线的主要区别在于（ D ）。
A. FMS具有固定生产节拍 B. MS具有自动物料传输系统
C. FMS可完成零件全部加工工作 D. FMS是柔性的
26.程序编制中首件试切的作用是（ C ）
A. 检验零件图样的正确性
B. 检验零件工艺方案的正确性
C. 检验程序单或控制介质的正确性，并检查是否满足加工精度要求
D. 仅检验数控穿孔带的正确性
26. 在数控铣床上铣一个正方形零件(外轮廓),如果使用的铣刀直径比原来小1mm,则计算加工后的正方形尺寸差 ( D)。
A. 小1mm     B. 小0.5mm       C. 大0.5mm   D. 大1mm
27. 自动换刀的数控镗铣床上，主轴准停是为保证 B 而设置的。
A. 传递切削转矩 B. 主轴换刀时准确周向停止
C. 镗刀不划伤已加工表面 D. 刀尖与主轴的周向定位
28.自动空气开关电磁脱扣器的保护作用是（B ）。
A． 过载保护 B. 短路保护 C. 失压保护
29.自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）。
A． 按钮 B. 热继电器 C. 熔断器 D. 接触器
所谓失压和欠压保护　　就是当电源停电或者由于某种原因电源电压降低过多(欠压)时，保护装置能使电动机自动从电源上切除。因为当失压或欠压时，接触器线圈电流将消失或减小，失去电磁力或电磁力不足以吸住动铁心，因而能断开主触头，切断电源。
所谓接触器自锁是辅助触头常开点 和启动按钮并联 停止按钮 启动按钮 和接触器线圈串联

30．图示电路中， ( )图能实现点动和长动工作。
31 . 限位开关的作用是 （D）。
A. 线路开关 B. 过载保护 C. 欠压保护 D. 位移控制
32.PLC输出继电器供接通外部执行元件的触点数为 （ A ）
A.1个 B.2个 C.无限个
33.在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（ B ）
A.电动机不能转动 B.电源短路 C.电动机转向不定
34.具有失压保护作用的控制方式是 （ A ）
A.自锁控制 B.刀开关手动控制 C.点动控制
35.On the vertical milling machine, the horizontal movement of the worktable will be in the( )
A. Y- and X-axes B. Y-axis
C. Z- and Y-axes D. Z-axis
36. The program zero is( )
A. Determined by the machine tool manufacturer
B. Determined by the programmer
C. On the worktable
D. On the spindle
37. The ( ) is used as the position detector in a CNC machine tool.
A. relay B. pulse encoder C. tape reader
38.增量式脉冲编码器(encoder)输出的A.B两相，其相位差为90o，它的作用是( )
A. 用于细分 B. 提高可靠性 C. 判别旋向
39.在位置增益一定的条件下，跟随误差随着进给速度的增加，其值( )
A. 增大 B. 减小 C. 不变
40.在加工中心上，要使参考点与换刀点精确重合，采用哪种调整方法最佳( )
A. 手动调整伺服电动机的转子位置
B. 移动减速行程开关或挡块
C．利用数控系统的参数对参考点进行偏移
41.EMG信号是( )。
A. 准备好信号 B. 紧停信号 C. 旋转信号
42.EMG信号.超程信号通常是( )
A. 常闭触点信号 B. 常开触点信号 C. 两种信号均可
43.主传动的齿轮自动变速（gear shift）控制逻辑由( ) 完成。
A. CNC B. PLC C. 主轴驱动装置
44.数控系统通常用( ) 指令进行齿轮自动变速。
A. G41，G42 B. M51，M52 C. M41，M42
45.下列( )信号是开关量输入信号？
A.指示灯 B. 24V中间继电器 C. 行程开关
47.通常CNC系统通过输入装置输入的零件加工程序存放在 ( ) 中。
A. EPROM B. ROM C. RAM D. EEPROM
48.机床结构越复杂，辅助装置越多，最终受PLC控制的对象也越多，设备的自动化程度就越高。一般来说，最终受控对象的数量和顺序控制程序的复杂程度从低到高依次为 。
A. CNC车床.FMC.CNC铣床.加工中心.FMS
B. CNC车床.CNC铣床.加工中心.FMC.FMS
C. CNC车床.CNC铣床.FMC.FMS.加工中心
49. 下列说法中正确的是( )
A. 如果伺服驱动的时间常数过大，则位置响应曲线会产生超调
B. 只要伺服驱动的时间常数足够小，整个位置控制回路的瞬态响应特性就较好
C. 在坐标轴定位过程中，较低的位置增益会明显减小跟随误差，减小过渡过程时间
50. 下列( )的光电编码器位置分辨率最高。
A.1024脉冲/转 B.600脉冲/转 C. 2500脉冲/转
51. 下列有关机床坐标系下“点”的概念的说法正确的是( )
A. 机床参考点R就是机床零点M，是一个固定点
B. 机床参考点的坐标值总为0
C. 工件零点W相对机床零点M的位置是变动的
52. 以下关于点位直线控制系统的说法中，不正确的是( )
A. 能实现平行于坐标轴的直线进给运动
B. 可精确控制机床运动部件的起点和终点坐标位置
C. 可控制两坐标轴实现斜线进给运动
D. 可控制整个加工过程每一点的速度和位移量
53. 用硬件实现数控功能，相比用软件实现数控功能( )
A. 柔性强，处理速度快 B. 柔性不足，但处理速度快
C. 柔性强，但处理速度慢
54．FANUC-0iMatec数控系统中保持继电器有160个，其中K16-K19为系统专用区，不能作为他用，用于系统梯形图显示是（ ）
A.K17.0 B.K17.1 C.K18.0 D.K18.1
55．用于显示实际各伺服轴位置偏差量的是（ ）
A.D301 B.D300 C.D352 D.D350
57.FANUC0I数控系统自动运行方式可通过G0043确认，DNC1 .MD4.MD2.MD1状态分别为：
A.0→0→0→1 B.1→0→0→1
C.0→1→0→1 F.1→1→1→1
55．下列信号为不是正逻辑信号的是（ ）
A.急停信号 B.轴选择信号
C.手轮信率信号 D.主轴定位信号
以高低电平表示两种不同逻辑状态时，有两种定义方法。如果以高电平表示逻辑1，以低电平表示逻辑0，则称这种表示方法为正逻辑。反之，若以高电平表示逻辑0，而以低电平表示逻辑1，则称这种表示方法为负逻辑
56．-80用带符号的1个字节的二进数表示是（ ）
A.01010000 Ｂ．10101111
Ｃ.10110000 D. 11010000
十进制数6的原码是00000110， 6的反码是11111001 反码+1以后表示负数 11111010 这就是-6
57．下面PLC程序R300.0为“1”，表示CNC向PMC输出了（ ）

在数控系统上电后，如果系统和伺服都正常 就给出 CNC就绪信号，伺服就绪信号，给伺服使能信号.这时系统和伺服就可工作了。 数控系统中PLC用来实现机床的辅助功能控制。主要是M功能，S功能，T功能，控制。 数控车床的辅助功能即M(功能)S(功能)T(功能).在PLC中首先对M,S,T,代码进行译码.译码后的M,S,T,代码即可在PLC程序里进行对机床的辅助功能进行控制.(如 控制主轴正反转,主轴定位,主轴换挡,转塔,刀库,尾台,卡盘,中心架,排屑,润滑,等动作)。例如： 加工程序给出M03 ,PLC首先将M03译码(假设译出的M03的地址为R0,0),那么梯图里就可用R0.0 的常开触点去接通主轴的正转继电器(假设为Y0,0)., 再由Y0.0输出带动外部继电器,外部继电器带动接触器,接触器带动主轴电机正转. 伺服电机由伺服驱动器控制，伺服驱动器用来接收CNC给伺服的位置和速度指令，通过处理放大后去控制伺服电机的速度和要移动到的位置。
A.M00 B.M03 C.M04 D.M02
58．对零件加工精度一致性影响的是（ ）
A.定位精度 B.重复定位精度
C.反向间隙 D.几何精度
59．手轮进给分辩率信号为1%时，G10.G11显示为（ ）
A.1111 1111 1111 1110 B.0000 0000 0000 0001
C.000 0000 0000 0001 D.0000 0000 0000 0011
60．当G100.1为1时,表示( )
A.X轴正向移动 B.X轴负向移动
C.Y轴正向移动 D.Z轴正向移动

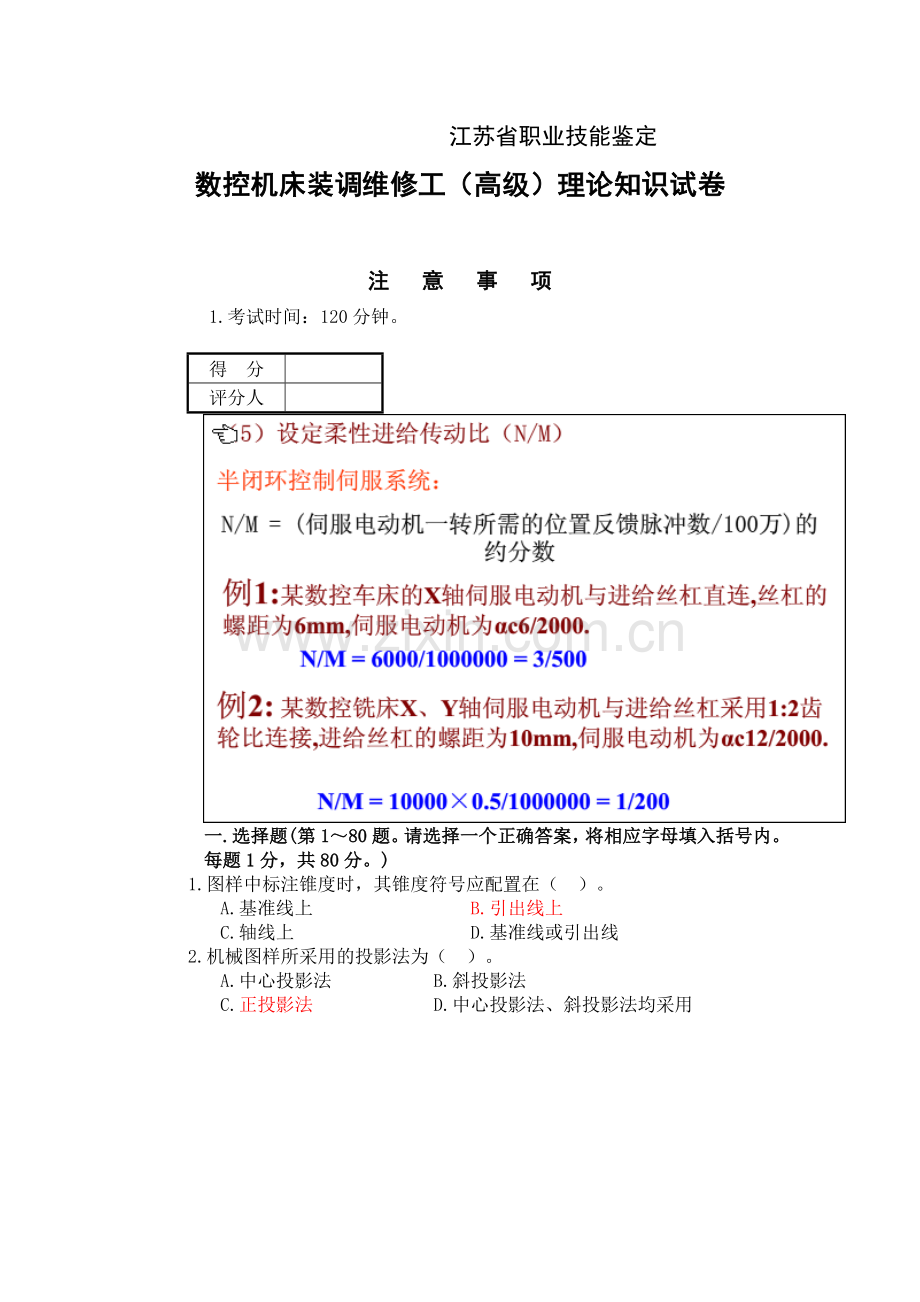

61.当丝杆螺距为10mm,采用FANUC0I系统半闭环控制时,N/M值( )
A.1/100 B.1/1000
C.1/1 D.1/10
62.当主轴电机最高为6000RPM,当主轴最高转速为4500时,主轴参数3736设定值( )
A.6000 B.4500 C.3071 D.4000
考题63.设定轴行程的软极限参数是( )
A.1424.1425 B.1320 1321
C.1220 .1221 D.1420 1421
64.下列装置不是使用+24V电源的是( )
A.系统电源 B.I/O模块
C.伺服放大器主电源 D.FR-500变频器控制信号电源
65 FANUC-0iMatec数控系统T功能接口信号( )
A.F10-F13 B.F22-F25 C.F26-F29 D.F30-F33
CNC输入到PMC的代码指令,如M代码(地址F10~F13)、T代码(地址F26~F29)
66.手轮位率信号( )
A.G19.6-G19.7 B.G19.4-G19.5 C.F26-F29 D.F30-F33
67. 有四种CNC系统或者数控机床，根据MTBF指标，它们中可靠性最好的是  (     )  D
A．MTBF=1000h    B．MTBF=2500h  C．MTBF=5000h    D．MTBF=70000h
68.数控机床进给系统采用齿轮传动副时，应该有消隙措施，其消除的是(     )  C
A．齿轮轴向间隙  B．齿顶间隙    C．齿侧间隙    D．齿根间隙
69.车端面时，当刀尖中心低于工件中心时，易产生(   )。A
A．表面粗糙度太高    B．端面出现凹面    C．中心处有凸面
70.卧式加工中心各坐标之间的垂直度检测时所用工具是(    )加千分表。C
A. 主轴心棒      B. 90度角尺        C. 精密方箱         D.水平仪
71.通过半径为圆弧编制程序，半径取负值时刀具移动角应(      )。A
A.大于等于180度   B.小于等于180度    C.等于180度  D.大于180度
72.数控机床作空运行试验的目的是(       )。C
A.检验加工精度                B.检验功率
C.检验程序是否能正常运行      D.检验程序运行时间
73.FANUC系统调用子程序指令为(     ) C
A.M99    B.M06    C.M98PXXXXX     D.M03
74.数控车床液压卡盘卡紧力的大小可以通过 (      )来实现。C
A.电磁换向阀     B.压力继电器     C.减压阀     D.单向阀
75.机床的抗震性与以下哪些有关（      ） 。D
A.刚度.激振     B.固有频率比    C.阻尼比    D.以上都是
76.现需加工一个直径为φ60的内圆，刀具径向补偿值为D21=8.00，加工后实测尺寸为φ59.96，问如果要达到要求，应把补偿值调整为（     ）。A
A.7.96     B.7.98     C.8.04    D.8.02
77.下列哪种情况不会引起机床失控(飞车)现象( )
A.反馈信号消失     B.CNC有故障    C.反馈信号接反   D.极限开关损坏
一例机床飞车故障：该机床伺服数控机床系统为SIE．MENS6SC610驱动装置和IFT5交流伺服电动机带及ROD320编码器，在排除数控机床系统、驱动装置及速度反馈等故障因素后，将故障定位于位置检测控制。
　经检查，编码器输出电缆及连接器均正常，拆开ROD320编码器，发现一紧固螺钉脱落并置于+5v与接地端之间，造成电源短路，编码器无信号输出，数控机床系统处于开环状态，从而造成了飞车失控的故障。
　光电编码器是测量转角的传感器，但在数控机床中，它主要是通过测量转角，间接地测量出位移。它并不是真正地去测量位移，而是测量丝杠的转角，然后由转角计算出多少位移。例如，丝杠的升距为6mm，如果转过了1 8。，刀架就位移了0 03mm。如果这个数控机床光电编码器每转发2000个脉冲，那么，每个脉冲的当量就应是3仙m。如果不是同轴相联，还要分析它们之间的传动比，也可能更加减少每个脉冲当量的值。
  　为什么不直接测量位移，而采用数控机床这种方法来间接测量位移呢？这种间接测量的方法有一个好处，即可使村L床刀架及溜板这一大块传动部件放在闭环之外，这一大块传动部件是数控机床含有能量的，特点是“能量不能跃变”，也就是容易引起振荡，把它们抛到闭环的外面，就避免l了振荡，所以采用这种＂半闭环系统＂。
数控机床暴走(飞车)故障产生的原因及排除方法有哪些?答:数控机床暴走(飞车)故障原因及排...
78.机床回参点发生超程报警,且无减速动作。可能故障原因（ ）
A.编码器故障    B.减速开关坏    C.极限开关坏   D.软件报警失效
79.某机床Z轴原点出现无规律的漂移，导致Z轴尺寸不稳定，CRT及伺服均无报警，原因可能是（ ）
A.参考点开关故障   B.参考点挡块松动   C.反馈信号受干拢
80.机床自动方式下程序不能连续运行，且CRT及伺服均无报警，不可能的原因是（ ）
A.方式选择开关有故障 B.机床处于单段状态 C.极限开关故障

得 分

评分人

二.判断题(第81～100题。请将判断结果填入括号中，正确的填“√”，错误的填“×”。每题1分，共20分)
81.（ × ）光栅可分为圆光栅和长光栅分别用于测量直线位移和角度。
82.（ × ）螺距误差是系统固有误差，是不可以补偿的。
83. ）主轴（spindle）转速控制，刀具（tool）自动交换控制属于数控系统的辅助功能。
84.（√）数控系统的主要功能是控制运动坐标的位移及速度。
85.（× ）轮廓控制数控系统控制的轨迹一般为与某一坐标轴(axis)相平行的直线。
86.（× ）直线控制数控系统可控制任意斜率的直线轨迹。
87.（√ ）开环控制数控系统无反馈（feedback）回路。

88．(×)电气原理图中控制电路就是从电源到电动机绕组的大电流通过的路径。
89．(× )电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。
90.( √ )电动机的速度控制为调速，而由于外加负载变动引起的速度变化则不是。
91.( √ ) PLC是以CPU为核心的电子控制系统，实质上是一种工业控制用的专用计算机。
92.( √ ) 在梯形图中，线圈必须放在所有触点的右边。
93.( √ )在梯形图中，线圈不能直接接在左边母线上。
94.( √ ) 在梯形图中串联和并联触点的个数不受限制
95.( × ) MCC是伺服模块上一个触点，可以直接连接200V交流电压，不用连接交流接触器的线圈
96.( × ) FANUC0I系统中接口信号地址G和F的信号由CNC控制软件决定其地址
97.( ) F1.3为分配完成信号,即当M指令和移动指令在一个单节同时发出时，移动指令完成后此信号输出。如果单节中没有移动指令此信号直接输出。因此可以使用分配完成信号来定义M代码执行的时序。
98.( √ ) 能耗制动是在运行中的电动机制动时，在任意两相中通以直流电，以获是大小和方向不变的恒定磁场，从而产生与电动机旋转方向相反的电磁转矩，以达到制动目的。
99.( ) 系统的复位信号分两类，一类是内部复位信号F1.2，当系统的MDI键盘上的RESAT键按下时，系统执行内部复位操作中断当前系统的操作，同时输出此信号给PMC，用来中断机床其它的辅助动作。
100．（ √ ）βi系列伺服单元上CXAl9B接口是DC24V控制电路电源输出接口。连接下一个伺服单元的CXAl9A。 ？？？？

R、S、T、是变频器的输入端，一般代表三根相线，这是电气专业的行规，顺序为RST，国外喜欢用RST，对应我们国内的行规为UVW、ABC、L1L2L3、XYZ。
