SQ1000详细说明书-V1.0-20170531.doc

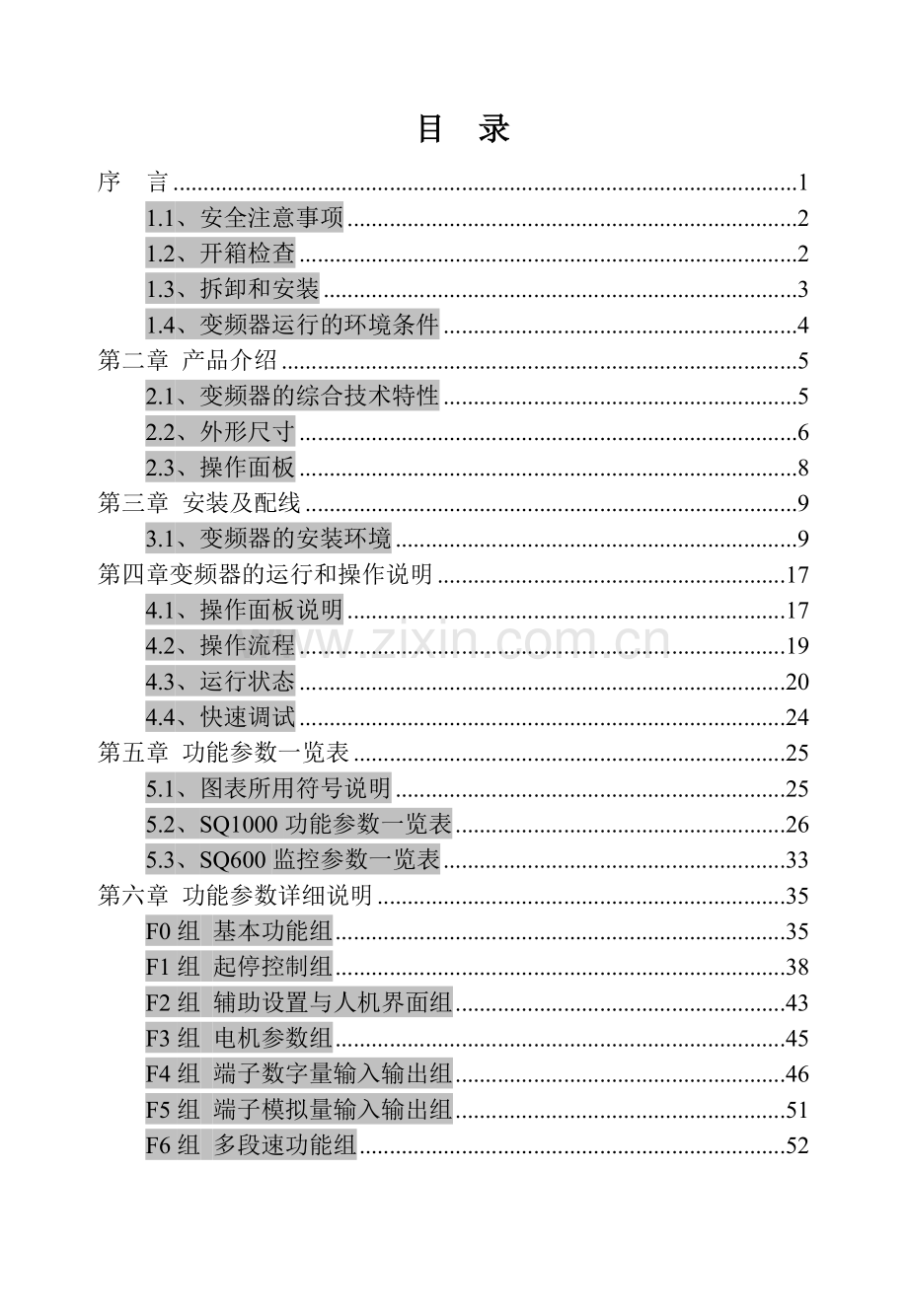

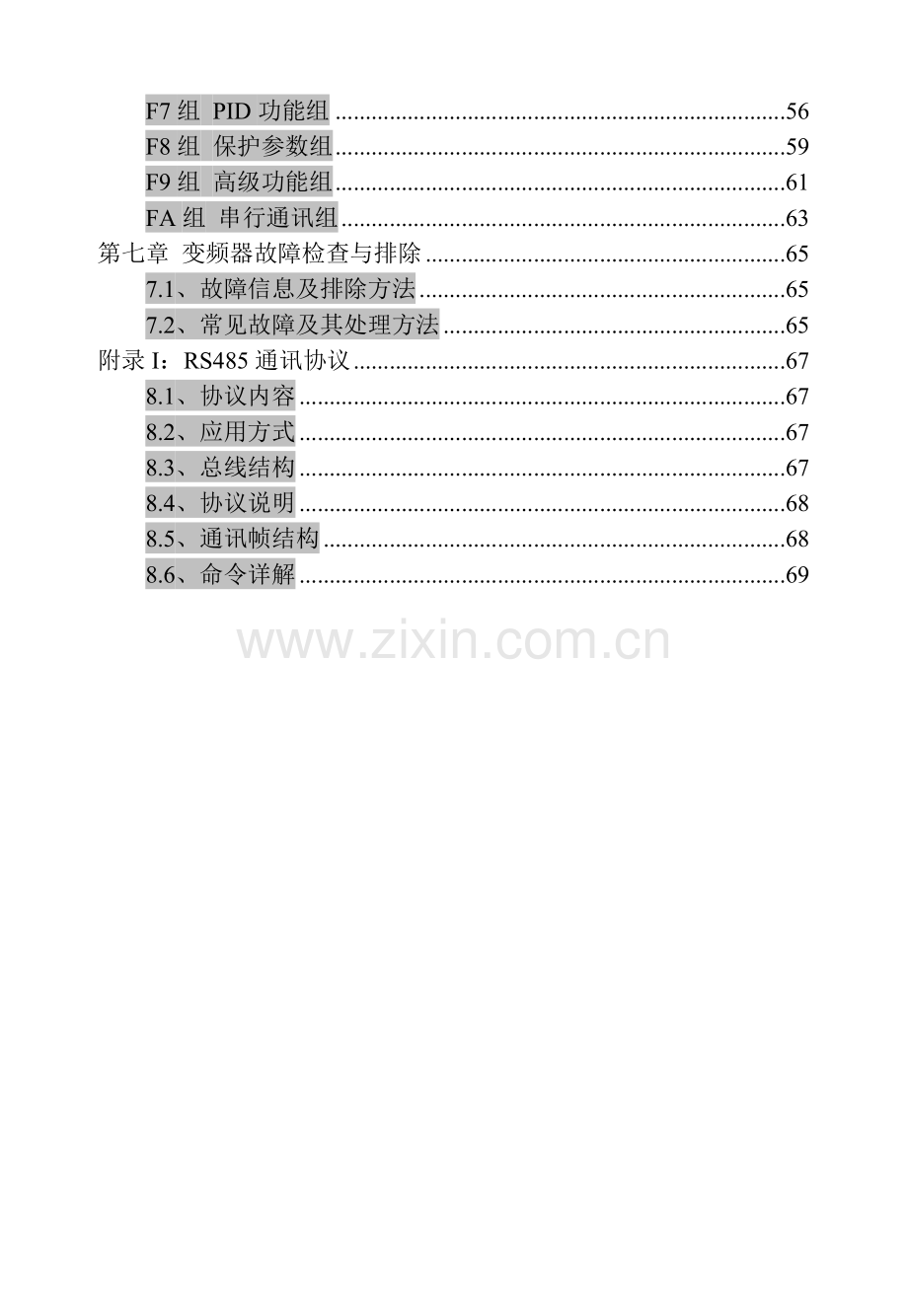

目 录
序 言 1
1.1、安全注意事项 2
1.2、开箱检查 2
1.3、拆卸和安装 3
1.4、变频器运行的环境条件 4
第二章 产品介绍 5
2.1、变频器的综合技术特性 5
2.2、外形尺寸 6
2.3、操作面板 8
第三章 安装及配线 9
3.1、变频器的安装环境 9
第四章变频器的运行和操作说明 17
4.1、操作面板说明 17
4.2、操作流程 19
4.3、运行状态 20
4.4、快速调试 24
第五章 功能参数一览表 25
5.1、图表所用符号说明 25
5.2、SQ1000功能参数一览表 26
5.3、SQ600监控参数一览表 33
第六章 功能参数详细说明 35
F0组 基本功能组 35
F1组 起停控制组 38
F2组 辅助设置与人机界面组 43
F3组 电机参数组 45
F4组 端子数字量输入输出组 46
F5组 端子模拟量输入输出组 51
F6组 多段速功能组 52
F7组 PID功能组 56
F8组 保护参数组 59
F9组 高级功能组 61
FA组 串行通讯组 63
第七章 变频器故障检查与排除 65
7.1、故障信息及排除方法 65
7.2、常见故障及其处理方法 65
附录I：RS485通讯协议 67
8.1、协议内容 67
8.2、应用方式 67
8.3、总线结构 67
8.4、协议说明 68
8.5、通讯帧结构 68
8.6、命令详解 69

序 言
感谢您购买SQ1000系列变频器。
SQ1000采用独特的控制方式实现了高转矩、高精度、宽调速驱动，满足通用变频器高性能化的趋势；具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，极大提高产品可靠性；
SQ1000通过优化PWM控制技术和电磁兼容性整体设计，满足用户对应用场所的低噪音、低电磁干扰的环保要求。
本手册提供用户安装配线、参数设定、故障诊断和排除及日常维护相关注意事项。为确保能正确安装及操作SQ1000系列变频器，发挥其优越性能，请在装机之前，详细阅读本用户手册，并请妥善保存及交给该机器的使用者。

开箱检查注意事项
在开箱时，请认真确认：
产品是否有破损现象；
本机铭牌的额定值是否与您的订货要求一致。
本公司在产品的制造及包装出厂方面，已严格检验，若发现有某种遗漏，请速与本公司或供货商联系解决。
由于致力于变频器的不断完善，因此本公司所提供的资料如有变更，恕不另行通知。

第一章 安全信息
1.1、安全注意事项
安装、运行、维护或检查之前要认真阅读本说明书。

说明书中有关安全运行的注意事项分类成“警告”和“当心”。
警告

指出潜在的危险情况，如果不避免，可能会导致人身伤亡。
当心

指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。这也可用来对不安全操作进行警戒。
在某些情况下，甚至在当心中所述的内容也会导致重大的事故。所以在任何情况下要遵守这些重要的注意事项。

★ 注意 为了确保正确的运行而采取的步骤。

1.2、开箱检查
开箱后取出变频器，请检查以下几项：
1． 确认变频器运输过程中无任何损坏（机体上的损伤
或缺口）。
2． 确认包装箱中有说明书和保修卡。
3． 检查变频器铭牌并确认是您所订购的产品。
4． 如果您订购了变频器的选配件，确认收到的选配件
是您所需要的。

1.3、拆卸和安装
警告

●未经培训合格的人员在变频器的器件/系统上工作或不遵守“警告”中的有关规定，就可能造成严重的人身伤害或重大的财产损失。只有在设备的设计，安装，调试和运行方面受过培训的经过认证合格的专业人员才允许在本设备的器件/系统上进行工作。
●输入电源线只允许永久性紧固连接，设备必须可靠接地。
●即使变频器处于不工作状态，以下端子仍然可能带有危险电压：
-电源端子L,N 或R、S、T
-连接电机的端子U、V、W
●在电源开关断开以后，必须等待5分钟，使变频器放电完毕，才允许开始安装作业。
●接地导体的最小截面积必须等于或大于供电电源电缆的截面积。
当心

●要把变频器装在阻燃材料上（例如金属），否则可能引起火灾。
●需在一个柜体中安装两台以上变频器时，需安装冷却风机并控制空气温度低于45℃，否则过热会引起火灾或装置损坏。

1.4、变频器运行的环境条件
1.4.1、温度
运行环境温度在-10℃～+40℃之间，超过40℃以上须降额使用。
1.4.2、湿度
空气的相对湿度≤95%，无结露。
1.4.3、海拔高度
变频器安装在海拔高度1000m以下可以输出额定功率。海拔高度超过1000m，其输出功率会下降。
1.4.4、冲击和振动
不允许变频器掉到地下或遭受突然的撞击。不允许把变频器安装在有可能经常受到振动的地方。
1.4.5、电磁辐射
不允许将变频器安装在接近电磁辐射源的地方。
1.4.6、水
不允许将变频器安装在有可能出现淋水或结露的地方。
1.4.7、大气污染
不允许将变频器安装在存在大气污染的地方，例如存在粉尘，腐
蚀性气体等的环境中。
1.4.8、存放环境
不允许将变频器安装在阳光直射，有油雾、蒸汽和振动的环境中。
3
· - -
产品介绍
第二章 产品介绍
2.1、变频器的综合技术特性
●输入输出特性：
　　◆输入电压范围：220±20% 380±15%
　　◆输入频率范围：47～63Hz
　　◆输出电压范围：0～额定输入电压
◆输出频率范围：0～600Hz，0～600.00Hz
●外围接口特性：
　　◆可编程数字输入：6路输入
　　◆模拟量输入：AI1：0～10V输入.
　　◆开路集电极输出：1路输出
　　◆继电器输出：1路输出
●技术性能特性
　　◆控制方式：V/F控制
　　◆过载能力：150%额定电流 60s；180%额定电流 10s
◆起动转矩：0.5Hz/150%
◆调速比： 1：100
　　◆速度控制精度：±0.5%最高速度
　　◆载波频率：1.0K～15.0KHz
●功能特性：
　　◆频率给定方式：键盘定位器给定、数字给定、模拟给定、多段速设定
　　◆多段速控制功能：8段速控制
◆提供多达10种故障保护功能：过流、过压、欠压、过热、过
载等保护功能

2.2、外形尺寸
一、 外形尺寸（0.75KW---2.2KW)

二、 外形尺寸（0.75KW以下)

2.3、操作面板

操作面板型号：SQ-K01

- 74 -
安装及配线
第三章 安装及配线
3.1、变频器的安装环境
安装在室内、通风良好的场所，一般应垂直安装。
选择安装环境时，应注意以下事项：
环境温度要求在-10℃～40℃的范围内，如温度超过40℃时，需外部强迫散热或者降额使用；
湿度要求低于95%，无集霜及水珠凝结；
安装在振动小于5.9米/秒²（0.6g）或平面坚固、无振动的场所；
避免安装在阳光直射的场所；
避免安装在多尘埃、金属粉末的场所；
严禁安装在有腐蚀性、爆炸性气体的场所；
如有特殊安装要求，请事先咨询和确认。
安装间隔及距离；
两台变频器采用上下安装时，中间应用导流隔板。

3.2、基本运行配线连接

图3-1 基本配线图

一、主回路输入输出端子
1、适用机型

SQ600-2T0004G/0022G ～ SQ1000-2T0004G/0022G

表3-1 主回路端子描述

端子符号
功能说明
L、N
二相交流220V输入端子
U、V、W
三相交流输出端子
E
屏蔽接地端子

SQ600-3T0004G/0022G

SQ1000-3T0004G/0022P

表3-1 主回路端子描述

端子符号
功能说明
R、S、T
三相交流380V输入端子
U、V、W
三相交流输出端子
P+、PB
刹车电阻
E
屏蔽接地端子

二，控制板端子排列如下图所示：
1、适用机型
SQ600-2T0004G/0022G ～ SQ1000-2T0004G/0022G

2、适用机型
SQ600-3T0004G/0022G ～ SQ1000-3T0004G/002
控制板端子功能说明如下表：

控制板端子说明
注意事项:
请使用多芯屏蔽电缆或双绞线连接控制端子。使用屏蔽电缆时（靠变频器的一端）应连接到变频器的接地端子E。布线时控制电缆应远离主电路和强电线路（包括电源线，电机线，继电器，接触器连线等）20cm以上，并避免并行放置，建议采用垂直布线，以防止外部干扰产生变频器的误动作。
类别
端子标号
端子功能说明
备注
模拟
输入
10V 5V
对外提供+10V(+5V)电源

AI1
模拟信号输入端1
0～10V或0～20mA

COM
模拟信号和+10V电源参考地

数字
输入
24V
15V
对外提供+24V（+15V）电源

X1
多功能输入端子1
多功能输入端子，开关量，光耦隔离输入，与COM端闭合有效，见F4.00～F4.05功能码说明

X2
多功能输入端子2

X3
多功能输入端子3

X4
多功能输入端子4

X5
多功能输入端子5

X6
多功能输入端子6

COM
多功能输入端子公共端

数字
输出
SP1
开路集电极脉冲输出端子
可编程定义为多种功能输出端子
继电器输出
TA
TB
TC
可编程定义为多种功能的开关量输出端子，由参数F 4.09设定，详见说明
TA-TB：常闭
TA-TC：常开
触点容量：AC250V 1A
阻性负载
RS485通讯
RS+
RS-
485差分信号正、负端子
标准485通讯接口，请使用双绞线或屏蔽线

3、控制板跳线说明(仅适用三相输入机型有效）

跳线
端子
J0、5V
J0、10V
J0
10V/5V
对外提供+5V电源
对外提供+5V电源
跳线
端子
J1、V
J1、I
J1
AI1
0-10V模似电压输入
0-20mA电流信号输入端子

三、控制板端子接线详细说明：
1、模拟输入端子配线
AI1端子接受模拟电压量或电流量单端输入，接线方式如下：
图3-5 模拟输入配线图
注意：1、模拟输入信号容易受到外部干扰，配线时必须使用屏 蔽电缆，配线长度尽量短，近变频器端良好接地；
2、在某些干扰严重的场合，模拟输入侧可加装滤波电容或铁氧体磁环。
2、多功能输入端子及运行控制端子配线
1）多功能数字输入端子X1~X6与COM端闭合有效，接线图如下所示：

图3-6 数字输入端子接线图

3、多功能输出端子配线
1）多功能输出端子SP1可使用变频器内部的24V(15V)电源，接线方式如下图：

图3-7 SP1内部电源接线方式
2）多功能输出端子SP1也可使用外部电源，接线方式如下图：

图3-8 SP1外部电源接线方式图

第四章变频器的运行和操作说明
4.1、操作面板说明
4.1.1 面板示意图

图4-1　操作面板示意图
4.1.2 按键功能说明
按键图形
名称
说明
正转

正转运行键
变频器正转运行

点动
反转

反转/点动键
1. 反转运行
2. 按下点动键点动运行，松开则停机

停机
复位

停机/复位键
1.变频器停止运行
2.清除故障代码
保存

+
+

停机
复位

自由停机
立即停机，负载按照惯性自由停止
功能

功能键
退出当前状态，在各状态间切换，主要用于切换监控状态，退出到上一级菜单
保存

保存/确认键
逐级进入菜单，设定参数确定
<<

移位键
在监控状态切换监控参数，在二级菜单，移动数据编辑位
∧

递增键
（UP）
短按或长按实现数据或功能码的递增
∨

递减键（DOWN）
短按或长按实现数据或功能码的递减
4.1.3 指示灯说明
（1）功能指示灯说明：
指示灯名称
指示灯说明
FWD
正转指示灯，灯亮表示处于正转状态。
REV
反转指示灯，灯亮表示处于反转状态。
r/min
转数指示灯，灯亮表示处于转数显示状态。
A
电流指示灯，灯亮表示处于电流显示状态.
V
电压指示灯，灯亮表示处于电压显示状态.
H
频率指示灯，灯亮表示处于频率显示状态.

（2）数码显示区：
5位LED显示，可显示设定频率、输出频率等各种监视数据以及故障代码。

4.2、操作流程
4.2.1 模式切换
操 作
说 明
显 示
菜单界面切换（以50.00Hz运行时为例）
操作面板状态：
监控状态
显示变频器当前运设置频率，如：50.00
初始状态
功能

功能

功能

功能

功能

功能
监控参数标号
显示监控功能码如：d-00
一级菜单
显示代码：-F0-
监控状态
显示代码：50.00
监控参数标号
显示代码：d-00
一级菜单
显示代码：-F0-
监控状态
显示代码：50.00
4.2.2 监控参数查询
操 作
说 明
显 示
查看输出电压值
操作面板状态：
监控状态
50.00
功能

∧ ∨

保存/确认
监控参数标号
d-00
修改监控参数标号至d-02
d-02
确认要查询的监控参数标号
显示d-02对应参数值
根据需要进行切换

4.2.3 参数设置
操 作
说 明
显 示
将最大输出频率由50.00改为100.00
操作面板状态：二级菜单
F0.00
∧ ∨

保存/确认

∧ ∨

保存/确认

改变功能码标号至期望值：F0.03
F0.03
确认修改的参数项
显示F0.03的值：50.00
修改参数值至期望值：100.00
100.00
确认参数值，将其存入，自动跳转到下一个标号
F0.04
根据需要进行切换

在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：
（1）该功能码为不可修改参数。如实际检测参数、运行记录参数等；
（2）该功能码在运行状态下不可修改，需停机后才能进行修改；

4.2.4 数字设定频率的修改
操 作
说 明
显 示
改变当前数字设定频率
以50.00Hz为例：（F0.01为0）
操作面板状态：
监控状态
运行参数
50.00

∧ ∨

长按递增或递减键改变数字设定频率值
数字给定频率
松开后会将数字给定频率保存，返回监控状态
运行频率
4.3、运行状态
4.3.1 LED数码管及指示灯说明
变频器操作面板上设有五位8段LED数码管、6个状态指示灯。数码管可显示变频器的运行、停机等状态，功能码参数，故障代码等。3个单位指示灯有5种组合，对应5种单位指示，
A：与电流有关单位；
H：与频率有关单位；
V：与电压有关单位；
r/min：转数指示灯；
FWD：正转运行指示灯；
REV：反转运行指示灯；
在监控状态下，各指示灯的组合显示的含义，如下表所示：
单位
FWD
REV
r/min
A
V
H
电压

亮

电流

亮

频率

亮
转速

亮

温度

亮
亮
亮
正转
亮

反转

亮

4.3.2 操作面板的显示状态
SQ1000操作面板的显示状态分为监控状态、监控参数标号、一级菜单（功能码组号）、二级菜单（功能码标号）、三级菜单（功能码编辑显示状态）、故障报警显示状态共6种。
（1）监控状态
上电进入监控状态。如果在停机状态下，闪烁显示停机状态监控参数，具体显示哪一项由F2.05决定。如果在运行状态下（不闪烁），显示运行状态监控参数，具体显示哪一项由F2.06决定。
监控状态下操作说明
l 按一次“<<”键循环显示当前参数的下一个参数。注意按“<<”不会改变F2.05和F2.06的值，因此停机状态下按“<<→功能→停止/复位”或者运行状态下按“<<→停止/复位→运行”后，不会显示按“<<”键切换出来的那个新参数。例如：停机时显示d-04（变频器当前的设定频率），按两下“<<”键显示d-06（输入交流电压），让变频器运行后又停机，仍然显示d-04的值而不是d-06的值。
l 长按“∧”键或“∨”键会直接改变数字给定频率(F0.01=0时)。
l 按“功能”键显示当前参数的监控参数标号。
（2）监控参数标号
显示类似“d-xy”这样的形式，“xy”为正在闪烁的阿拉拍数字。
根据监控参数表，可以得知参数的值，例如：d-00就是变频器当前的输出频率。闪烁的那一位表明此位可以按“∧”键或“∨”键循环增减。
监控参数标号状态操作说明
l 按“<<”键可以让数据编辑位在十位和个位之间移动。
l 按“保存/确认”键进入监控状态，查看对应的参数值。
l 按“功能”键进入一级菜单。
（3）一级菜单（功能码组号）
显示类似“-Fx-”的形式，“x”为功能组组号，正在闪烁，可以按“∧”键或“∨”键循环增减。
SQ1000系列把功能类似的参数分成若干组，以便查看或修改。例如：-F3-组是电机参数组，电机额定功率、额定电压、额定电流等与电机有关的参数都在此组。
一级菜单下操作说明
l 按“功能”键进入监控状态。
l 按“保存/确认”键进入二级菜单。
（4）二级菜单（功能码标号）
显示类似“Fx.yz”的形式，“x”为功能组组号，“yz”为功能码标号。 例如：F3.04表示第3组（即电机参数组）第4号功能。
二级菜单下操作说明
l 按“功能”键返回一级菜单。
l 按“<<”可以让数据编辑位在十位和个位之间移动。
l 按“∧”键或“∨”键，标号循环增减。
l 按“保存”键进入三级菜单。
（5）三级菜单（功能码编辑显示状态）
显示参数数值。如果参数可以修改或者仅运行时不可修改，闪烁的那一位是数据编辑位。如果参数不可修改，那么没有数据编辑位。
三级菜单下操作说明
l 按“功能”键返回二级菜单，同时转移到下一个标号。
l 按“<<”键切换数据编辑位。
l 按“∧”键或“∨”键修改数据至上限或下限。
l 按“保存/确认”键保存修改后的参数，并返回二级菜单同时转移到下一个标号。
（6）故障报警显示状态
当变频器出现故障时，闪烁显示类似“E-xy”字样。
按一下“停止/复位”键尝试清除故障，并返回出故障前的状态。
4.4、快速调试
将功能码F0.03从50.00Hz更改设定为25.00Hz的示例：

图4-2 快速调试流程图

功能参数一览表
第五章 功能参数一览表
5.1、图表所用符号说明
SQ1000系列变频器的功能参数按功能分组，有F0～FA共11组，每个功能组内包括若干功能码。功能码采用三级菜单，如“F1.03”表示为第F1组功能的第3号功能码。
为了便于功能码的设定，在使用操作面板进行操作时，功能组号对应一级菜单，功能码号对应二级菜单，功能码参数对应三级菜单。
1、功能表各列内容说明如下：
第1列“功能码”：为功能参数组及参数的编号；
第2列“功能名称”：为功能参数的完整名称；
第3列“设定范围”：为该功能参数的详细描述；
第4列“最小单位”：为该功能参数的最小单位；
第5列“出厂值”：为功能参数的出厂原始设定值；
第6列“修改属性”：为功能参数的更改属性（即是否允许更改和更改条件），说明如下：
“◎”：表示该参数的设定值在变频器处于运行状态时，不可更改；
“●”：表示该参数的数值是实际检测记录值，不能更改；
“*”：表示该参数的出厂值由机型设定；
（变频器已对各参数的修改属性作了自动检查约束，可帮助用户避免误修改。）
2、“参数进制”为十进制，若参数采用十六进制表示，参数编辑时其每一位的数据彼此独立，部分位的取值范围可以是十六进制的（0～F）。
3、“缺省值”表明当进行恢复出厂参数操作时，功能码参数被初始化后的数值，但实际检测的参数值或记录值，则不会初始化。
4、为了更有效地进行参数保护，变频器对功能码提供了密码保护。对于厂家设定参数区，则需正确输入厂家密码后才能进入。（提醒用户不要试图修改厂家设定参数，若参数设置不当，容易导致变频器工作异常甚至损坏。）

5.2、SQ1000功能参数一览表
功能码
功能名称
设定范围
最小
单位
出厂值
修改
属性
F0组 基本功能组

F0.00
运行命令通道选择
0：键盘控制
1：外部端子控制
2：远程通讯控制(RS485端口)
3: 上电自动正转运行
1
0
◎
F0.01
频率给定方式选择
0：数字给定(键盘数字设
定,UP/DOWN调节)
1：面板电位器
2：外部模拟信号1
3：外部模拟信号2(VI1)
4：RS485给定
5：简易PLC给定
6：PID给定
1
1
◎
F0.02
数字设定频率
0.00～【F0.04】
0.01
50.00
◎
F0.03
最大输出频率
50.00Hz～600.0000Hz
0.01
50.00
◎
F0.04
上限频率
【F0.05】～【F0.03】
0.01
50.00
◎
F0.05
下限频率
0.00Hz～【F0.04】
0.01
0.50
◎
F0.06
加速时间1
0.1～6000.0秒
0.1
*
◎
F0.07
减速时间1
0.1～6000.0秒
0.1
*
◎
F0.08
运行方向选择
0：与设定方向一致
1：与设定方向相反
2：反转防止
1
0
◎
F0.09
变频器额定功率显示
0.45KW～450KW，根据机型确定
0.1
*
●
F0.10
载波频率
1.0 KHz~15.0 KHz
0.1
*
◎
F0.11
UP/DOWN调节步长
1: 0.01Hz
2: 0.1Hz
3: 1Hz
4: 10Hz
1
2
◎
F1组 启停控制组
F1.00
转矩提升
0.0%(自动)，0.1%～100.0%
0.1
*
◎
F1.01
转矩提升截止频率
0.00～50.00Hz
0.01
10.00
◎
F1.02
转差频率补偿
0.0～200.0％*额定转差
0.1
0.0
◎
F1.03
V/F曲线类型选择
0：线性曲线
1：平方曲线
2：用户设定V/F曲线
1
0
◎
F1.04
V/F频率值F1
0.00～【F1.06】
0.01
12.50
◎
F1.05
V/F电压值V1
0.0～【F1.07】
0.1
25.0
◎
F1.06
V/F频率值F2
【F1.04】～【F1.08】
0.01
25.00
◎
F1.07
V/F电压值V2
【F1.05】～【F1.09】
0.1
50.0
◎
F1.08
V/F频率值F3
【F1.06】～【F0.04】
0.01
37.50
◎
F1.09
V/F电压值V3
【F1.07】～100.0％*最大输出电压
0.1
75.0
◎
F1.10
启动方式
0：由启动频率启动
1：先制动、再启动
1
0
◎
F1.11
启动频率
0.00～10.00 Hz
0.01
0.50
◎
F1.12
启动频率保持时间
0.0～20.0秒
0.1
0.0
◎
F1.13
启动时的直流制动电压
0.0～150.0%
0.1
0.0
◎
F1.14
启动时的直流制动时间
0.0～20.0秒
0.1
0.0
◎
F1.15
停机方式
0：减速停机
1：自由停机
1
0
◎
F1.16
停机直流制动起始频率
0.00～15.00 Hz
0.01
3.00
◎
F1.17
停机直流制动电压
0.0～150.0%
0.1
0.0
◎
F1.18
停机直流制动时间
0.0~20.0秒
0.1
0.0
◎
F1.19
点动运行频率
0.00 Hz～【F0.04】
0.01
10.00
◎
F1.20
点动加速时间
0.1～6000.0秒
0.1
10.0
◎
F1.21
点动减速时间
0.1～6000.0秒
0.1
10.0
◎
F1.22
正反转死区时间
0.0～5.0秒
0.1
0.1
◎
F1.23
停电再启动设置
0：不动作
1：动作
1
0
◎
F1.24
停电再启动等待时间
0.0~10.0秒
0.1
0.5
◎
F2组 辅助设置与人机界面组
F2.00
参数初始化
0：不动作
1：恢复出厂设定
2：清除故障记录
1
0
◎
F2.01
参数写入保护
0：允许修改所有参数(有些参数运行中不能被修改)
1：仅允许修改数字设定频率(F0.02)
2：禁止改写所有参数
注意:以上设置对本功能码无效
1
0
◎
F2.02
按键功能选择
LED个位:REV/JOG键功能选择
0：点动
1：正反转切换
LED十位:STOP键功能选择
0：所有模式均有效
1：仅对键盘控制有效
1
00
◎
F2.03
参数修改权限密码
0~65535
1
0
◎
F2.04
保留

-
-
●
F2.05
运行监控项目选择
0~FFFF
1
7
◎
F2.06
停机监控项目选择
0~FFFF
1
16
◎
F3组 电机参数组
F3.00
电机额定功率
0.75～450.0KW
0.1
*
◎
F3.01
电机额定电压
0～660V
1
*
◎
F3.02
电机额定电流
0.1～999A
0.1
*
◎
F3.03
电机额定频率
0.01Hz～【F0.03】
0.01
*
◎
F3.04
电机额定转速
0～36000RPM
1
*
◎
F3.05
电机空载电流
0.1～999.0A
0.1
*
◎
F3.06
电机拆电容模式选择
0:电机不拆电容
1:电机拆电容
1
0
◎
F4组 端子数字量输入输出组
F4.00
输入端子X1功能选择
0：控制端闲置
1：多段速控制端子1
2：多段速控制端子2
3：多段速控制端子3
4：保留
5：正转运行
6：反转运行
7：正转点动控制
8：反转点动控制
9：自由停机控制
10：外部设备故障输入
11：故障复位
12：三线式运转控制
13：运行命令通道选择1
14：运行命令通道选择2
15：内部定时器触发端
16：内部定时器复位端
17：内部计数器清零端
18：内部计数器时钟端
19：单线式运行/停机
20：单线式运行方向切换
21：单线式停机
22：超级停机
23：单线触发正转运行
24：单线触发反转运行
25：加频率(UP)
26：减频率(DOWN)
1
5
◎
F4.01
输入端子X2功能选择
1
6
◎
F4.02
输入端子X3功能选择
1
9
◎
F4.03
输入端子X4功能选择
1
1
◎
F4.04
输入端子X5功能选择
1
2
◎
F4.05
输入端子X6功能选择
1
3
◎
F4.06
FWD/REV端子控制模式
0：单线式模式1
1：单线式模式2
2：两线式控制模式1
3：两线式控制模式2
4：三线式控制模式1
5：三线式控制模式2
1
1
◎
F4.07
上电端子运行保护选择
0：上电时端子运行命令无效
1：上电时端子运行命令有效
1
0
◎
F4.08
SP1输出设定
0：无输出
1：变频器运转中
2：频率到达
3：过载预报警
4：变频器故障
5：输出频率到达上限
6：输出频率到达下限
7：变频器欠压停机
8：变频器零转速运行中
9：内部定时器时间到
10：内部计数器设定值到达
11：内部计数器复位值到达
12：保留
1
1
◎
F4.09
继电器输出选择
1
4
◎
F5组 端子模拟量输入输出组
F5.00
AI1输入下限
0.00V～【F5.02】
0.01
0.00
◎
F5.01
AI1下限对应物理量设定
-100.0%～【F5.03】(相对最大输出频率)
0.1
0.0
◎
F5.02
AI1输入上限
【F5.00】～10.00V/20.00mA
0.01
10.00
◎
F5.03
AI1上限对应物理量设定
【F5.01】～100.0%(相对最大输出频率)
0.1
100.0
◎
F5.04
AI1输入滤波时间
0.00s～10.00s
0.01
0.20
◎
F6组 多段速功能组
F6.00
简易PLC运行设置
0：单循环
1：单循环后保持最终值
2：连续循环
1
0
◎
F6.01
段速1运行频率
0.00 Hz~【F0.04】
0.01
15.00
◎
F6.02
阶段1运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.03
段速1加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.04
段速1减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.05
段速1运行方向
0：正转 1:反转
1
0
◎
F6.06
段速2运行频率
0.00 Hz~【F0.04】
0.01
20.00
◎
F6.07
阶段2运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.08
段速2加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.09
段速2减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.10
段速2运行方向
0：正转 1:反转
1
0
◎
F6.11
段速3运行频率
0.00 Hz~【F0.04】
0.01
25.00
◎
F6.12
阶段3运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.13
段速3加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.14
段速3减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.15
段速3运行方向
0：正转 1:反转
1
0
◎
F6.16
段速4运行频率
0.00 Hz~【F0.04】
0.01
30.00
◎
F6.17
阶段4运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.18
段速4加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.19
段速4减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.20
段速4运行方向
0：正转 1:反转
1
0
◎
F6.21
段速5运行频率
0.00 Hz~【F0.04】
0.01
35.00
◎
F6.22
阶段5运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.23
段速5加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.24
段速5减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.25
段速5运行方向
0：正转 1:反转
1
0
◎
F6.26
段速6运行频率
0.00 Hz~【F0.04】
0.01
40.00
◎
F6.27
阶段6运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.28
段速6加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.29
段速6减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.30
段速6运行方向
0：正转 1:反转
1
0
◎
F6.31
段速7运行频率
0.00 Hz~【F0.04】
0.01
45.00
◎
F6.32
阶段7运行时间
0.1~6000.0秒
0.1
10.0
◎
F6.33
段速7加速时间
0.1~6000.0秒
0.1
10.00
◎
F6.34
段速7减速时间
0.1~6000.0秒
0.1
10.00
◎
F6.35
段速7运行方向
0：正转 1:反转
1
0
◎
F7组PID功能组
F7.00
PID给定源
0：数字给定
1：外部模拟信号给定
2：RS485通讯给定
1
0
◎
F7.01
PID数值给定
0.00～10.00V
0.01
5.00
◎
F7.02
PID反馈源
0：外部模拟信号反馈
1：RS485通讯反馈
1
0
◎
F7.03
PID作用方向
0：正作用
1：反作用
1
0
◎
F7.04
PID给定反馈量程
0. 00～10.00V
0.01
0.00
◎
F7.05
比例增益KP
0. 01～100.00
0.01
0.10
◎
F7.06
积分时间Ti
0. 01～10.00s
1
0
◎
F7.07
积分调节选择
0. 01～10.00s
0.0：无微分
0.01
0.00
◎
F7.08
积分调节选择
0：频率到达上下限时，停止积分调节
1：频率到达上下限时，继
