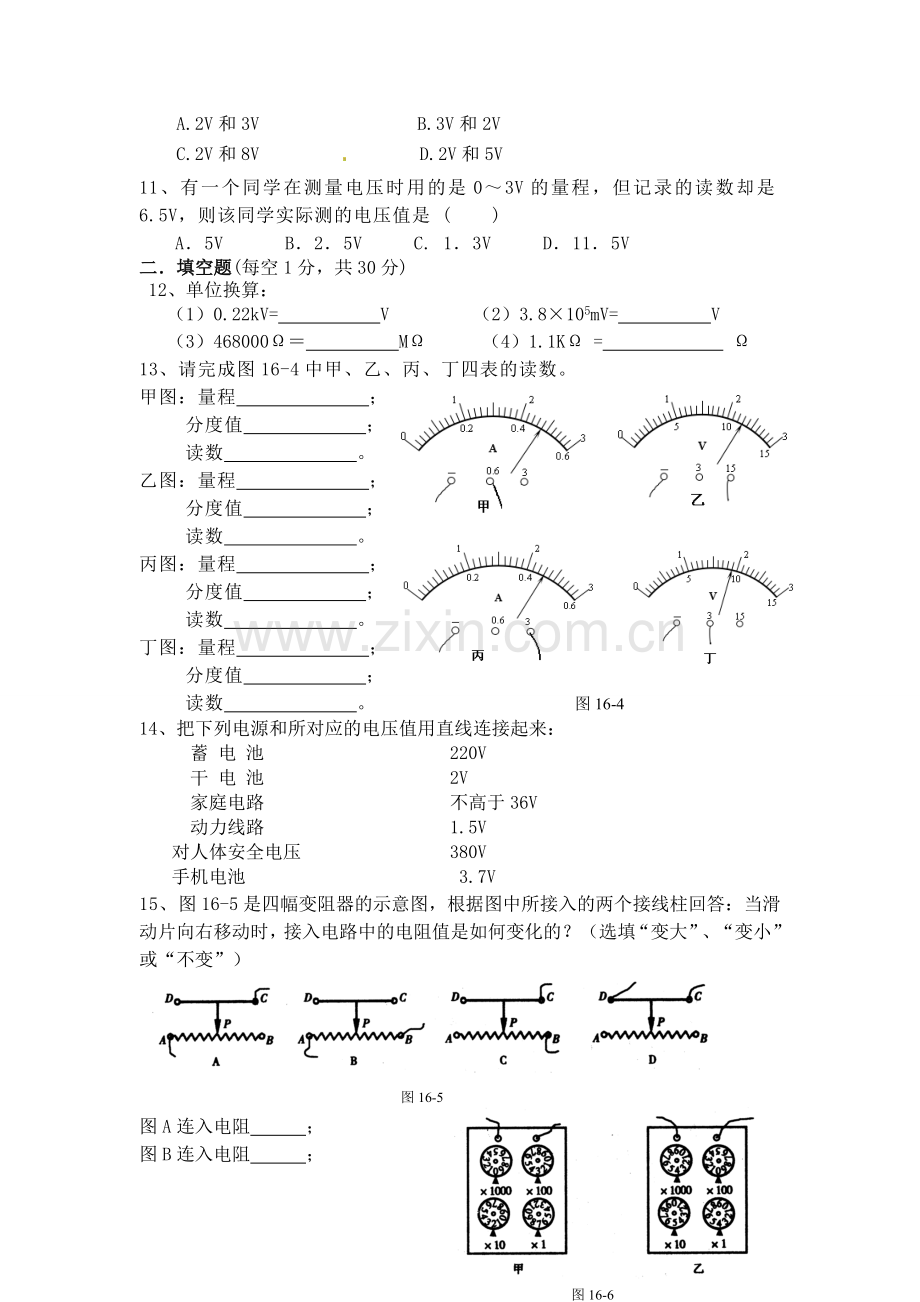

九年级物理第十六章 电压 电阻单元测试题一、单项选择题（每小题3分，共33分） 1、电源在电路中的作用是 （ ） A提供电流 B提供电压 C提供电量 D既提供电压，也提供电流 2、在用电压表测量如图16-1所示电路中灯泡L两端的电压时，电压表应接在（ ） A.a、b之间，a与电压表“+”接线柱连接B.a、b之间，b与电压表“+”接线柱连接C.c、d之间，c与电压表“+”接线柱连接图16-1D.c、d之间，d与电压表“+”接线柱连接3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （） A一定是串联 B一定是并联 C串联、并联都有可能 D以上说法都不对 4、下列用电器中，不需要变阻器的是 （ ） A调温电熨斗 B电视机或收音机 C无级调光书写台 D普通家用的白炽电灯5、关于电流表和电压表的使用，下列说法错误的是（） A使用前都应检查指针是否指零 B若有两个量程，一般都先用大量程“试触” C两表都不能将两接线柱直接接到电源的两极上 D接入电路时，都应使电流从正接线柱流入，从负接线柱流出 6、为了研究电阻跟哪些因素有关，实验中必须 （ ） A保持一个因素不变，改变其它因素，比较电阻中电流的大小 B一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小 C同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小 D保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小7、一个滑动变阻器铭牌上标有“50 1.5A”的字样它的意义是 （ ） A电阻的最小值是50，允许通过的最大电流是1.5A B电阻的最小值是50，允许通过的最小电流是1.5A C电阻的最大值是50，允许通过的最小电流是1.5A D电阻的最大值是50，允许通过的最大电流是1.5A8、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）A将导线拉长后使用 B.将导线对折后使用C. 给导线加热 D.改变导线中的电流9、在图16-2所示的电路中，处的电表分别是（ ）A.表是电压表，表是电流表 B.表是电压表，表是电流表 图16-2 C.表是电压表，表是电流表 D.表是电压表，表是电流表 图16-310、在图16-3所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为( )A.2V和3V B.3V和2V C.2V和8V D.2V和5V 11、有一个同学在测量电压时用的是03V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( )A5V B25V C. 13V D115V二填空题(每空1分，共30分) 12、单位换算： （1）0.22kV= V （2）3.8105mV= V （3）468000 M （4）1.1K = 13、 请完成图16-4中甲、乙、丙、丁四表的读数。甲图：量程 ； 分度值 ； 读数 。乙图：量程 ； 分度值 ； 读数 。丙图：量程 ； 分度值 ； 读数 。丁图：量程 ；图16-4 分度值 ； 读数 。14、把下列电源和所对应的电压值用直线连接起来： 蓄 电 池 220V 干 电 池 2V 家庭电路 不高于36V 动力线路 1.5V对人体安全电压 380V手机电池 3.7V15、图16-5是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻值是如何变化的？（选填“变大”、“变小”或“不变”）图16-5图16-6图A连入电阻 ；图B连入电阻 ；图C连入电阻 ；图D连入电阻 。16、读出图16-6中两电阻箱的示数：甲图的示数是 ；乙图的示数是 。17、 做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行。三、作图、实验题(除特殊标注外，每空1分，共29分)18、如图16-7所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。（1）（3分）按要求连接实物图。 图16-7（2）（3分）画出相应的电路图。 （3）连接电路时开关应处于_（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值_（填“最大”或“最小”）处。（4）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_；如发现电流表、电压表的指针均反偏，最简单的解决方法是_；如移动滑片P发现两表示数均比较小且不变，则原因为 。19、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想： 猜想：在温度不变时，导体的电阻与导体的材料有关； 猜想：在温度不变时，导体的电阻与导体的长度有关； 猜想：在温度不变时，导体的电阻与导体的横被面积有关 供她选择的导体如下表所示：序号材料长度（m）横截面积（mm2）A镍铬合金0.80.5B锰铜0.81C锰铜0.80.5D锰铜1.20.5她画出了实验电路图，并按要求正确地连接了电路请完成下列填空（只填序号）： (1)要验证猜想，小芳同学应选择的两段导体是 和 ；(2)要验证猜想，小芳同学应选择的两段导体是 和 ；(3)要验证猜想，小芳同学应选择的两段导体是 和 ；（4）这种物理研究方法，通常叫做 。 四.计算题(8分)-315U 20、图16-9所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题： -315U1 SL1L2 图16-9L1两端的电压U1是多大？ L2两端的电压U2是多大？L1、L2串联的总电压U是多大？ 电源电压是多大？第十六章 电压 电阻单元测试题参考答案一、单项选择题（每小题3分，共33分）1.B 2.A 3.C 4.D 5.C 6.B 7.D 8.D 9.A 10.A 11.C二填空题(每空1分，共30分)12、（1）220，（2）380，（3）0.468，（4）110013、甲图:0-0.6A,0.02A,0.48A乙图：0-15V，0.5V，11.5V14、 蓄 电 池 220V 干 电 池 2V 家庭电路 不高于36V 动力线路 1.5V对人体安全电压 380V手机电池 3.7V15、 变大，不变，变小，不变16、 327,4051 17、 4,3三、 作图、实验题(除特殊标注外，每空1分，共29分)18、（1）实物连接如左下图所示；（2）电路图如右下图所示；S（3） 断开，最大；（4） 灯泡断路，对换电源的正负接线柱即可，滑动变阻器接法错误（两线头均接在线圈两端的接线柱了）。19、（1）A，C；(2)C，D；(3)B，C；(4) 控制变量法。 四.计算题(8分)20、（1）U1=1.7V,(2)U2=1.3V,(3)U总=3V,(4)U电=U总=3V
