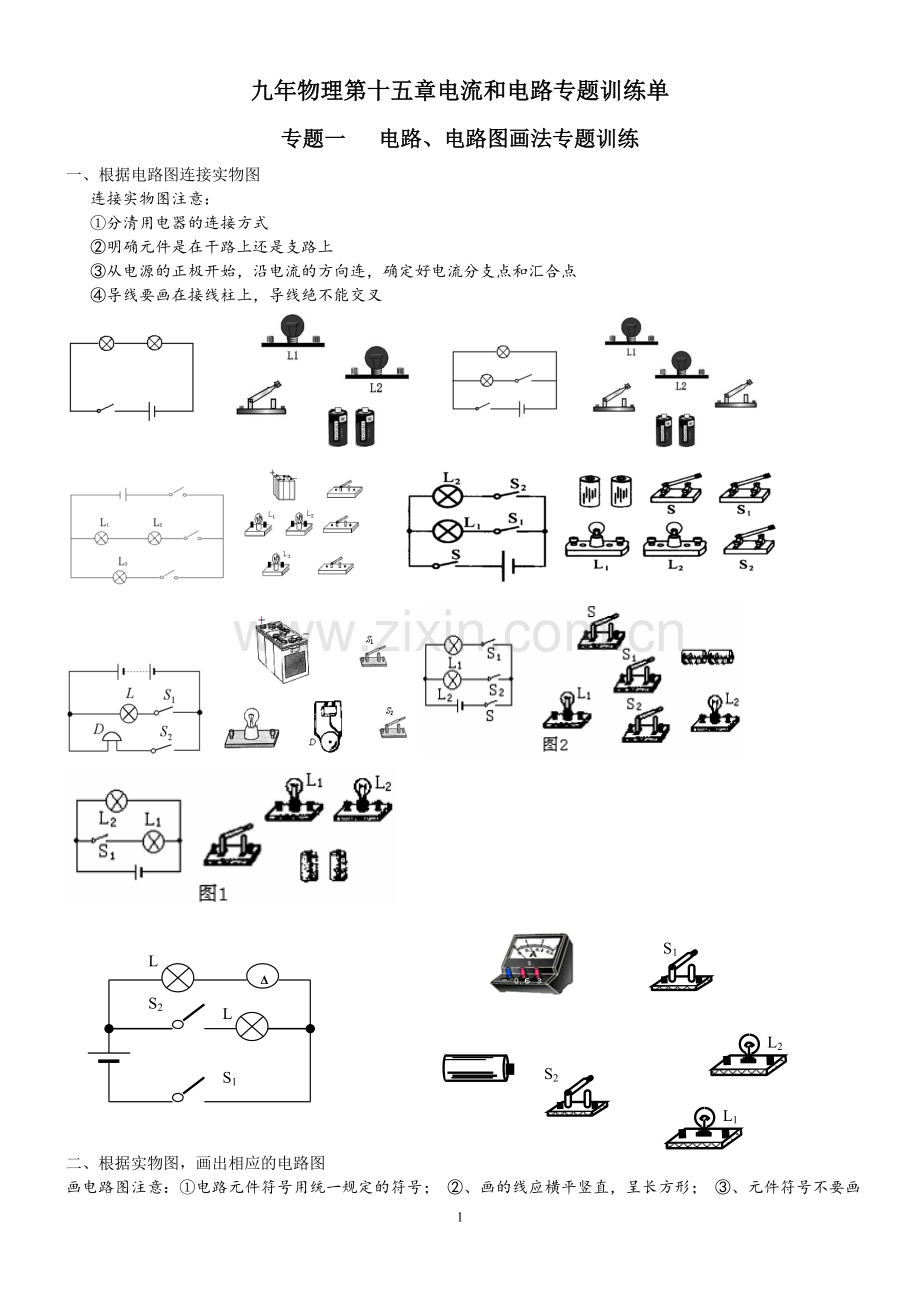

<p><span id="_baidu_bookmark_start_0" style="display: none; line-height: 0px;">‍</span>九年物理第十五章电流和电路专题训练单
专题一 &nbsp; 电路、电路图画法专题训练
一、根据电路图连接实物图
&nbsp; 连接实物图注意：
&nbsp; ①分清用电器的连接方式
&nbsp; ②明确元件是在干路上还是支路上
&nbsp; ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点
&nbsp; ④导线要画在接线柱上，导线绝不能交叉
&nbsp; &nbsp;
&nbsp;
&nbsp;
&nbsp; &nbsp;
S1
S2
L2
L1

A
L1
L2
S1
S2

二、根据实物图，画出相应的电路图
画电路图注意：①电路元件符号用统一规定的符号； ②、画的线应横平竖直，呈长方形； ③、元件符号不要画在拐角处；④、线路要连接到位，不能断点

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
＋
－
＋
－
＋
－
S
L1
L2
A1
A2
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

＋
－
＋
－
＋
－
L1
L2
A1
A2
A3
S

三、电路设计
进行电路设计时，重点考虑两个问题：
一是用电器的连接方式，根据用电器是否实现独立工作来确定是串联还是并联；
二是看开关的控制作用，确定开关的位置。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。
4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。并画出电路图。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。画出电路图、并连接实物图。
9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时， L1亮，L2不亮。并画出电路图&nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 图6
10、用所给的元件，根据要求连接实物图①L1、L2并联②A1 测量L1 支路电流，A2测量L2支路电流，A3测量干路电流，（估计各支路电流在0.4安左右）S做总开关。
L1
S
L2
A1
A2
A3

5、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图( 导线不能交叉 )。
要求：(1) 只闭合 S 1 时，红灯发光，绿灯不发光 ；
Ｓ１
Ｓ2
红
绿
(2)S 1 、 S 2 都闭合时，两灯都发光 (3) 只闭合 S 2 时，两灯均不发光。

[来源:学科网ZXXK]

8．现有一个电源，两个开关S和S1，两个小灯泡Ll和L2，请你在下面方框中设计电路图。
&nbsp; &nbsp; 要求：（1）两灯并联； （2）开关S能控制两盏灯，S1只能控制灯Ll。

11、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．
(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；
(2)按下开关S1、S2时，电路中任何一盏灯都不亮；
(3)按下开关S1、S3时，电路中两盏灯均亮．

12、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．
(1)按下开关时，电路中绿灯亮，电铃响．
(2)按下开关时，电路中灯不亮，电铃不响．
(3)按下开关时，红灯亮．

13、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．

14、根据要求将下图中元件连成电路图．(各元件位置不动)
(1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度．
(2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯．
(3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度

7．给你下列器材：一个电池组，一只小灯泡，一只开关,一只电铃和若干细导线，请你设计一自动放养奶牛的装置图。
要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现。

6、将图中的元件符号连成电路，要求：（1）只闭合S1开关两灯L1、L2都亮（2）只闭合开关S2，两灯L1、L2都不亮（3）开关S1、S2都闭合，L1亮，L2不亮。

专题二、串、并联电路的识别专题训练

1．在两个小灯泡串联且都发光时，取下其中一个小灯泡，你观察到的现象是 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;。如两个小灯泡并联且都发光时，取下其中一个小灯泡，你观察到的现象是 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;。

2．节日用的小彩灯，一个灯泡坏了以后，其他灯泡都不能正常工作，则这些小彩灯（ &nbsp; &nbsp;）A．一定是串联 &nbsp; &nbsp; B．一定是并联 &nbsp; &nbsp;C．可能是串联，也可能是并联 &nbsp; D．无法判定

3．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（ &nbsp; &nbsp;）
A．用一个开关控制的两盏灯之间是串联的 &nbsp; B．被不同开关控制的各盏灯之间是串联的 &nbsp; &nbsp;C．开关与被控制的灯之间是并联的 &nbsp; &nbsp; &nbsp; &nbsp; D．各盏灯与插座之间是并联的

4．并联电路的一个灯丝断了，则另一个灯（ &nbsp; &nbsp;）
A．可以亮，变暗 &nbsp; &nbsp; &nbsp; B．不亮
C．无法判定 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．亮度不变
5．如图所示，为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ &nbsp; &nbsp;）
A．红灯、黄灯、绿灯是串联的 &nbsp; &nbsp; &nbsp; &nbsp;B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联 &nbsp; &nbsp;D．绿灯与黄灯并联后再与红灯串联
6．一个开关能同时控制两个灯泡的通电与断电，这两个灯泡（ &nbsp; &nbsp;）
A．只能是串联 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．只能是并联
C．可以是串联，也可以是并联 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．无法确定
7．在图中所示电路图中，灯L1和L2并联的是（ &nbsp; &nbsp;）
&nbsp; &nbsp; &nbsp;
A．甲、乙 &nbsp; &nbsp; &nbsp; &nbsp;B．乙、丙 &nbsp; &nbsp; &nbsp; &nbsp;C．丙、丁 &nbsp; &nbsp; &nbsp; &nbsp; D．甲、丙
8．在图中的电阻R相当于用电器，那么四个电路图中，开关S闭合后，三个电阻都是并联的是（ &nbsp; &nbsp;）
&nbsp; &nbsp; &nbsp;
9．如图所示，有一个小电动机模型和一盏电灯，当开关S闭合后则（ &nbsp; &nbsp;）
A．电动机转动，灯不亮
B．电动机转动，灯也亮
C．电动机不转，灯亮
D．电动机不转，灯也不亮
10．分析图中所示的实物连接图，下列说法中正确的是（ &nbsp; &nbsp;）
A．L1、L2是串联
B．L1、L3是串联
C．L1、L2、 L3是串联
D．L1、L2、 L3是并联

11．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作，评价图中所示的电路，你认为符合上述要求的是（ &nbsp; &nbsp;）
&nbsp; &nbsp; &nbsp; &nbsp;

12．如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（ &nbsp; &nbsp;）
A．断开S1，闭合S2、S3 &nbsp; &nbsp; &nbsp; &nbsp;B．断开S3，闭合S1、S2
C．闭合S1，断开S2、S3 &nbsp; &nbsp; &nbsp; &nbsp;D．闭合S2，断开S1、S3

13．如图所示，开关S闭合时，可能发生的现象是（ &nbsp; &nbsp;）
A．L1发光、L2不发光 &nbsp; &nbsp; &nbsp;B．L1被烧坏
C．L2被烧 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．电池被烧坏
14．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ &nbsp; &nbsp;）
A．L1不亮，L2亮 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．L1和L2都亮
C．L2不亮，L1亮 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．L1和L2都不亮
15．如图所示的电路中（ &nbsp; &nbsp;）
A．S1、S2和S3都闭合时，则L1和L2并联
B．S1、S2和S3都闭合时，则L1和L2串联
C．S1断开、S2和S3都闭合时，则L1和L2串联
D．S2断开、S1和S3都闭合时，则L1和L2并联
16．如图所示的电路，使灯L1、L2串联，则下列说法中正确的是（ &nbsp; &nbsp;）
A．闭合S3，断开S1、S2
B．闭合S2，断开S1、S3
C．S1、S2、S3均闭合
D．闭合S2、 S3，断开S1
17．如图所示的电路中，要使电阻R1和R2组成并联电路，则应将（ &nbsp; &nbsp;）
A．S2闭合，S1、S3断开
B．S3闭合，S1、S2断开
C．S1、S2闭合，S3断开
D．S2、S3闭合， S1断开
18．如图所示电路中，三个灯泡始终完好，开关S断开时，三个灯泡都发光，则当开关S闭合时（ &nbsp; &nbsp;）
A．灯L1、L2、L3都不亮
B．灯L1、L2、L3都亮
C．灯L2亮，灯L1和L3都不亮
D．灯L2和L3亮，灯L1不亮
19．如图所示的电路，将S1、S2都闭合之后，下列说法中正确的是（ &nbsp; &nbsp;）
20题
A．L1、L2、L3串联
B．L1、L2、L3并联
C．L1和L2并联
D．L1、L2、L3混联
20．右图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;_________两触点接触时，电动机送出来的是热风。
&nbsp; 21．如图所示，若要使两灯串联，需闭合开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；若要使两灯并联，应闭合开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；该电路的开关S2、S3不能同时闭合，原因是 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
22．如图所示电路，当S1、S2都断开时电路为 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;联；当S1、S2都闭合时 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;亮，电路为 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;联；当S1闭合、S2断开时 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 亮。
23题
22题
21题

23．如图所示的电路中，若要使L1、L2串联，则须闭合开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;，断开开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；若要使L1和L2并联，则须闭合开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;，断开开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；若同时闭合S1和S2，此时电路则 &nbsp; &nbsp; &nbsp; &nbsp;
L1
L2
S1
S2
S3

24、（7分）如图所示电路中：
（1）若使L1、L2串联，则应闭合 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;，断开 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；
（2）若使L1、L2并联，则应闭合 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;，断开 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;；
（3）如果只闭合S1而断开S2、S3，则灯 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;亮；
（4）同时闭合开关 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;和 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;是不允许的.

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

探究串、并联电路的电流规律 &nbsp;课后训练单

1.［探究］串联电路电流的规律：
（1）如图5—26所示的电路中，将电流表分别接在电路中a、b、c三处，测出通过各处的电流为Ia、Ib、Ic，它们之间的关系是_________，在串联电路中，电流表接入电路中的位置对测量结果__________影响

图5—26 图5—27
（2）如图5—27所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为Ia、Ib、Ic，则三个电流值间的关系是__________
串联：_________________________________________。 表达式：I1=I2=I3＝……
并联：并联电路中干路的电流等于各支路的电流之和 。 表达式：I= ___________

2.在图电路中，如果电流表的示数是1.2 A，通过灯泡L1的电流是0.7 A,则流过灯泡L2的电流是__________.

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
3、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。

4、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
5、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

如图所示电路，电表a、b都是电流表，由图可知（ &nbsp; &nbsp;）
A.a测通过L1的电流，b测通过L2的电流 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
B.a测通过干路的电流，b测通过L1的电流 &nbsp; &nbsp; &nbsp; &nbsp;
C.a测通过干路的电流，b测通过L2的电流 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
D.a测通过L1的电流，b测通过干路的电流

8. 如右图所示的串联电路，闭合开关时（ &nbsp; &nbsp;）
A．通过A点电流大于B点的电流 &nbsp;
B．通过B点电流大于C点的电流
C．通过A点电流大于C点的电流 &nbsp;
D．通过A、B、C三点的电流相等

9. 甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（ &nbsp; &nbsp;）
A、通过甲灯的电流大 &nbsp; B、通过乙灯的电流大 &nbsp;
C、通过两人灯的电流一样大 D、无法确定

10. 电流通过横截面积大小不等的两段导体A、B，则在两段导体中电路大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是: （ &nbsp; &nbsp;）
&nbsp; A.IA=IB&nbsp;; &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; B IA＞IB&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;
C. IA＜IB&nbsp;;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;D.无法确定.

11. 如图所示，在探究并联电路中的电流关系时，小 明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A, IB＝0.3A, IC＝0.2A,在表格中记录数据后，下一步首先应该做的是：（ &nbsp; &nbsp;）
A整理器材，结束实验 &nbsp;
B换用不同规格的小灯泡，再测出几组电流值
C分析数据，得出结论 &nbsp;
D换用电流表的另一量程，再测出一组电流值

12.小明要测量L1中电流大小，图1中正确的电路图是: （ &nbsp; &nbsp;）

13.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是: &nbsp; &nbsp; （ &nbsp; &nbsp;）
A.一定是串联; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.一定是并联;
C.可能串联，也可能并联; &nbsp;&nbsp;D.无法确定.

14. 要想同时知道干路和各支路的电流，如图各测量方式中不正确的是（ &nbsp; &nbsp;）

15. 如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 &nbsp; &nbsp;(选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。 &nbsp;

16. 如图13-4-3所示的电路中，A1的示数是0.3 A，则A2的示数是&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp; ，流过L2的电流是&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ； &nbsp;如图13-4-4所示的电路，电流表A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp; ，通过L2的电流是&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp; 。
17、 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( &nbsp; )
A．0.1mA &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B。10mA &nbsp; &nbsp; &nbsp; &nbsp;
C． 0.1A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D。1000mA
18、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( &nbsp; )
A．I1=I2 &nbsp; &nbsp;
B．I3=I1+I2 &nbsp;
C．I1=I2+I3&nbsp;
D． I2=I3

19、如图所示，电路中能正确测出通过灯L2的电流的是：( &nbsp; )

&nbsp; &nbsp; &nbsp; &nbsp; A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; C &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D
20、如图所示，用电流表测干路中电流的电路图，正确的是：( &nbsp; )

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp;A &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D
21、如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是：( &nbsp; )
A．I1=I2=I3 &nbsp;
B．I1&gt;I2=I3
C．I1&gt;I2&gt;I3
D． I1&gt; I3&gt; I2
22、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( &nbsp; )
A．2：3 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
B．3：1
C．1：2
E． 2：1
23、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

12</p>
