双掺粉煤灰和矿粉高性能混凝土在高寒干燥地区的应用.pdf

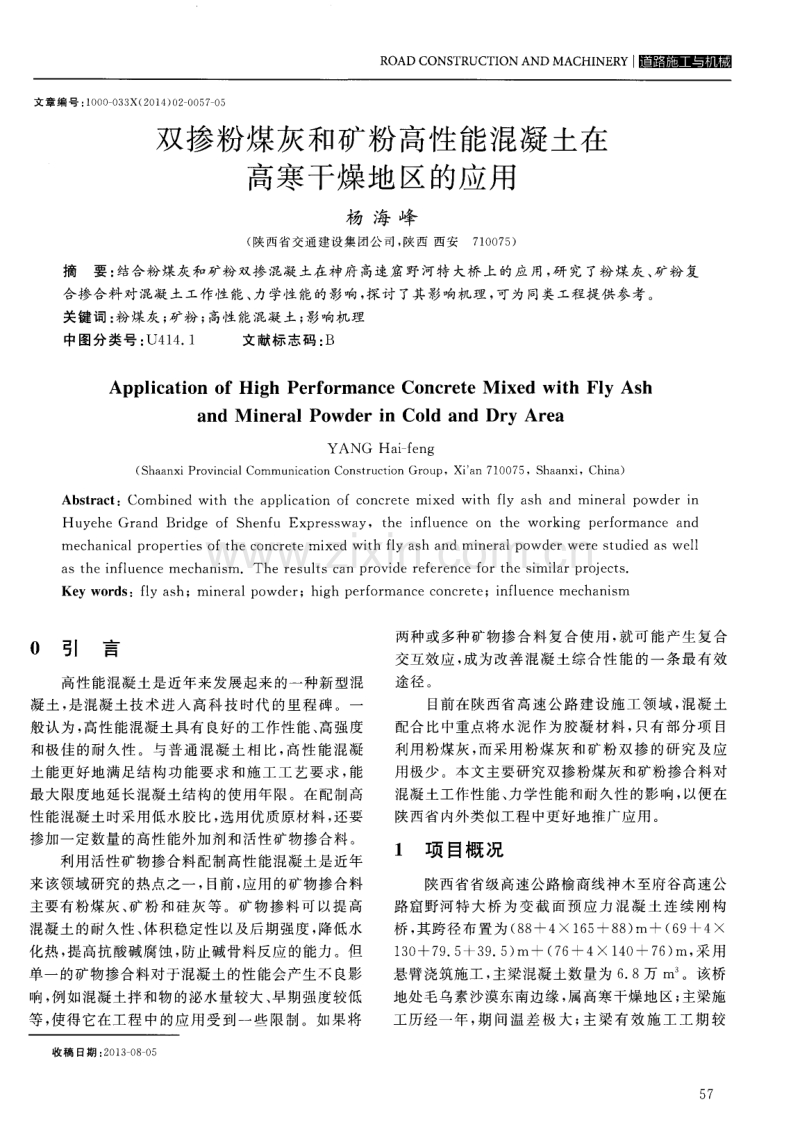

R O A D C O N S T R U C T I O N A N D MA C H I N E R Y I 暄固圈圄固圃圈 文章 编 号 ： 1 0 0 0 0 3 3 X( 2 0 1 4 ) 0 2 0 0 5 7 0 5 双掺粉煤灰和矿粉高性能混凝土在 高寒干燥地区的应用 杨 海 峰 ( 陕西省交通建设集 团公 司， 陕西 西安 7 1 0 0 7 5 ) 摘 要 ： 结合 粉煤 灰和 矿粉 双掺 混凝 土在 神府 高速 窟 野 河特 大桥 上 的应 用 ， 研 究 了粉 煤灰 、 矿 粉 复 合掺合料对混凝土工作性能、 力学性能的影响 ， 探讨 了其影响机理 ， 可为同类工程提供参考 。 关键 词 ： 粉 煤 灰 ； 矿 粉 ； 高性 能混 凝土 ； 影响 机理 中 图分类 号 ： U4 1 4 ． 1 文献标 志 码 ： B App l i c a t i o n o f Hi g h Pe r f o r ma nc e Co n c r e t e M i x e d wi t h Fl y As h a nd M i ne r a l Po wd e r i n Co l d a n d Dr y Ar e a YANG Ha i f e ng ( S h a a n x i Pr o v i n c i a l Co mmu n i c a t i o n C o n s t r u c t i o n Gr o u p ，Xi ’ a n 7 1 0 0 7 5 ，S h a a n x i ，Ch i n a ) Ab s t r a c t ：Co mb i n e d wi t h t h e a p p l i c a t i o n o f c o n c r e t e mi x e d wi t h f l y a s h a n d mi n e r a l p o wd e r i n H uy e h e Gr a nd Br i d ge o f S he nf u Ex pr e s s wa y， t he i n f l ue nc e on t he wo r ki n g pe r f o r m a n c e a n d me c ha ni c a l pr o pe r t i e s o f t he c o nc r e t e mi x e d wi t h f l y a s h an d mi n e r a l po wd e r we r e s t ud i e d a s we l l a s t h e i n f l u e n c e me c h a n i s m．Th e r e s u l t s c a n p r o v i d e r e f e r e n c e f o r t h e s i mi l a r p r o j e c t s ． Ke y wo r d s：f l y a s h；mi n e r a l p o wde r；hi g h p e r f o r ma nc e c o nc r e t e；i nf l u e n c e me c ha n i s m 0 引 言 高性能混凝土是近年来发展起来的一种新型混 凝土 ， 是混凝土技术进入高科技 时代 的里程碑。一 般认为 ， 高性能混凝土具有 良好的工作性能 、 高强度 和极佳 的耐久性 。与普通混凝土相 比， 高性能混凝 土 能更 好地 满足 结 构 功 能要 求 和施 工 工 艺要 求 ， 能 最大限度地延长混凝土结构的使用年限。在配制高 性 能混 凝土 时采 用低 水胶 比 ， 选 用优 质原 材料 ， 还要 掺加一定数量的高性能外加剂和活性矿物掺合料 。 利用活性矿物掺合料配制高性能混凝土是近年 来该领域研究的热点之一 ， 目前 ， 应用的矿物掺合料 主要有粉煤灰 、 矿粉和硅灰等。矿物掺料可以提高 混凝 土 的耐久 性 、 体积稳 定性 以及 后 期强度 ， 降低水 化热 ， 提高抗酸碱腐蚀 ， 防止碱骨料反应的能力 。但 单一的矿物掺合料对于混凝土的性能会产生不 良影 响， 例如混凝土拌和物的泌水量较大、 早期强度较低 等 ， 使得它在工程 中的应用受到一些限制。如果将 收稿 日期 ： 2 0 1 3 0 8 0 5 两种或多种矿物掺合料复合使用 ， 就可能产生复合 交互效应 ， 成为改善混凝土综合性能 的一条最有效 途 径 。 目前在陕西省高速公路建设施工领域 ， 混凝土 配合比中重点将水泥作为胶凝材料， 只有部分项 目 利用粉煤灰 ， 而采用粉煤灰和矿粉双掺的研究及应 用极少 。本文主要研究双掺粉煤灰和矿粉掺合料对 混凝 土 工作性 能 、 力学 性能 和耐久 性 的影 响 ， 以便在 陕 西省 内外类 似 工程 中更好 地推 广应 用 。 1 项 目概况 陕西省省级高速公路榆商线神木至府谷高速公 路窟野河特大桥为 变截 面预应力 混凝土连续 刚构 桥 ， 其 跨径 布 置 为 ( 8 8 +41 6 5 +8 8 ) m+ ( 6 9 +4 1 3 O +7 9 ． 5 +3 9 ． 5 ) m+ ( 7 6 + 4 l 4 0 + 7 6 ) m， 采 用 悬臂浇筑施工 ， 主梁混凝土数量为 6 ． 8万 m 。该桥 地处毛乌素沙漠东南边缘 ， 属高寒干燥地区 ； 主梁施 工历经一年 ， 期间温差极大 ； 主梁有效施 工工期较 5 7 R0AD C0NS TRUCT1 0N AND M ACHI NERY 短 ， 要求 昼夜 不 问 断施 工 ； 主 梁 混 凝 土 采 用 泵 送 运 输 ， 其 中垂直 输送 高 度 超 过 9 0 m， 水 平输 送 距 离 超 过 1 2 0 r i 1 ； 主 梁断 面 尺 寸较 大 ， 属 大体 积 混 凝 土 ； 悬 臂浇筑工艺复杂 ， 混凝土技术指标要求较高 。综上 所 述 ， 该 桥 主梁混凝 土 必须具 有优异 的工 作性 能 ， 高 强 、 早 强 ， 以及较低 的水 化 热 、 极佳 的抗 裂 性 和极 高 的耐 久性 ， 否 则工程 质量 无法 满足 。 2 原材料及配合 比设计 2 ． 1 原 材料 ( 1 )水 泥 采 用冀 东水 泥 厂 生 产 的 DP ． 05 2 ． 5 R ( 低碱 ) 水泥 ， 物理 性能 指标如 表 1所示 。 表 l水 泥 物 理 性 能 比表面积， 凝结时间 ra i n 抗折强度,MP a 抗压强度／ MP a 安定性 ( k g m 。 ) 初凝 终凝 R 3 R 2 8 R 3 R 2 8 ( 雷氏央法) 3 8 3 l 5 q 21 4 6 ． 1 8 8 3 2 ． 8 6 l 2 2 5 ( 2 )细集料选用府谷黄河 Ⅱ区 『 } 】 砂 ， 技 术指标 如表 2所示 。 表 2 细集料技术指标 泥块含量／ 堆积密度，／ 表观密度／ 细度模数 含泥量， ( g C 171 ] ) ( g C Ut ’ ) 2 7 0 ． 6 0 ． 3 ] ． 5 9 5 2 ． 6 1 6 ( 3 )粗 集 料 采 用 包 头 大 青 山产 的 5 ～ 1 0 mm、 1 0 ～2 O F i l m 单 粒级 碎 ， 按 照 3： 7比例 掺 配 ， 技术 指标 如表 3所示 。 ( 4 )粉煤灰 采 用 神木 县 若 阳 粉煤 灰 类 I级 ， 技 术指 标如 表 4所 示 。 ( 5 )矿 粉 采 用 包 头 明 峰 建 材 有 限公 司 生 产 的 $ 7 5 矿 粉 ， 技 术指 标如 表 5所示 。 表 3 粗集料技术指标 颗粒级 含泥量， 泥块含 钳片状 压碎指标 堆积密度 表观密度 配 m m 量。 ％ 禽量 值 ( g c n 1‘ ) ( g ( 、n 1 ) 5 ～ 2 0 0 ． 2 0 2 l 7 ． 7 1 j 6 2 8 1 8 表 4粉 煤 灰 技 术 指 标 细度 ／ 需 水量 比 ／ 烧失量 ／ 9 ． 6 ) 3 ． “ 2 ． 2 3 表 5矿粉技术指标 比表而积， 活性指 数， 流动度 比／ 烧失量 ． ( k gn 1 ) 7 d 2 8 d ： { 5 58．3 ‘ j O．4 l 【 ) 5 1 ．： { 4 ( 6 )外加剂 采用 山两 黄河 化【有 限公 司生产 的 “ 红浪 ” 牌 UN F 一 1 B聚 羧酸 高 校减 水剂 ， 技 术 指标 如 表 6所示 。 表 6外加剂技术指标 减水率， 泌水率比 凝结时 间差， 抗压强度 比， 7( 1 28( { 21 ． 1 6 7 ． 5 2 2 】 ：{ ：{ 1 2 6 2 ． 2配合 比 在水 胶 比 、 集料 和外加 剂一 定 的情 况下 ， 采 用小 同掺 量 粉 煤 肤 和 矿 粉 代 替 水 泥 ， 设 计 的 配 合 比 如 表 7所示 。 3试验结果及分析 3 ． 1 试验 结果 混凝 土 的性 能指 标试 验结 果如表 8所尔 。 表 7混凝土配合 比设计 编号 水胶 比 水泥／ ( k g lq ]。 ) 粉煤灰／ 矿渣／ 砂 ／ ( k gin ) 碎石／ ( k g m ) 水／ ( k g n 1 ) 外加剂，／ ( k gn 1。 ) —— Al 0 ． 2 8 j 1 8． 0 () ( ) 7 3 5 1 l () 2 1 1 5 6 ．2 2 —— I 3 l 0 ． 2 8 4 6 6 ． 2 l 0 0 7 3 5 1 l 0 2 1 1 5 6 ．2 2 B 0 ． 2 8 4 4 0． 3 1 5 O 7 3 j l 1 ( ) 2 1 4 5 6 2 2 l { _{ 0 ． 2 8 4 1 4．1 2 O O 7 5 l 2 l ● 5 6 ．2 2 I j ， () ． 2 8 ：{ 8 8． 5 2 5 O 7 3 5 l 1 0 2 l 4 5 6 ．2 2 0 ． 2 8 4 6 6． 2 0 l O 7 3 5 1 1 0 2 1 1 5 6 ．2 2 ( 、 。 ( ) ． 2 8 4 4 ( ) ． 3 O l 5 7 3 5 1 【 O 2 1 4 5 6 ．2 2 一 L ’ _ 0 ． 2 8 4 i ． 1 O 2 0 7 3 l 1 0 2 1 4 5 6 ． 2 2 ( ’ l ( ) ． 2 8 3 8 8． O 25 7 3 5 1 1 O 2 l 4 5 6 ．2 2 1 ) l 0 ． 2 8 1 6 6 ． 2 2 O 1 O 7 3 5 l l 0 2 l 4 5 () ．2 2 I ) 0 ． 2 8 4 4 0． 3 l j 1 5 7 3 5 1 l 0 2 1 ● 5 6 ．2 2 一 I ) 0 ． 2 8 4I 4 ． 4 1 0 2 O 7 3 5 1 1 0 2 1 4 j 6 ．2 2 5 8 R O A D C O N S T R U C T I O N A N D MA C H I N E R Y l 匿固固亘国圃圈 表 8 混凝土的性能指标试验结果 坍落度／ ram 坍落度损失／ 抗压强度／ MP a 编号 抗渗等级 抗冻等级 初始 3 0 rai n R3 R7 R 2 8 A1 l 8 0 l 5 5 2 5 4 9 ． 6 5 7 ． 4 6 8 P 8 F 1 0 0合格 B l 1 8 5 1 8 O 5 4 7 ． 7 5 3 ． 2 6 8 ． 1 P 8 F 5 0合格 B 2 2 0 5 2 0 0 5 4 6 ． 3 5 1 ． 3 6 7 ． 6 P 1 0 F 5 0合格 B 3 2 l O 2 O O 1 O 4 5 ． 8 4 9 ． 7 6 6 ． 4 P 1 2 F 5 0合格 B 4 2 1 5 2 0 0 1 5 4 5 ． 3 4 8 ． 8 6 7 ． 6 P 1 2 F 5 0 合格 C 】 1 6 O 1 3 5 2 5 4 8 ． 8 5 4 ． 7 6 6 ． 5 P 1 O F 1 0 0合格 C 2 1 6 O 1 4 0 2 O 4 7 ． 5 5 4 6 6 ． 9 P 1 2 F 1 【】 ( ] 合格 C 3 1 6 5 1 4 5 2 O 4 6 ． 8 5 2 ． 8 6 6 ． 3 P 2 0不透水 F 1 5 O合格 C 4 1 5 5 1 4 0 1 5 4 3 ． 8 5 2 ． 4 6 6 ． 6 P 2 0不透水 F1 5 O合格 D1 2 1 5 2 0 5 1 0 5 1 ． 1 5 9 ． 9 7 5 ． 8 P 1 4 FI O 0合格 D 2 2 l O 2 0 5 5 5 2 ． 5 6 2 ． 3 7 7 ． 7 P 2 0不透水 F1 5 O合格 D 3 2 0 0 1 8 5 1 5 5 4 ． 4 6 2 ． 9 7 8 ． 4 P 2 0不透水 F1 5 O合格 3 ． 2试验 分 析 3 ． 2 ． 1 对混 凝土 工作 性 能的影 响 粉煤灰和矿粉掺量对混凝土工作性能的影响如 图 1 ～3所示 。 图 2 +粉煤灰掺量对 坍落度影响 +矿粉掺量对 坍落度影响 单掺粉煤灰或矿粉不 同掺量对初始坍落度的影响 单掺 1 置 1 1 1 燧 密 +粉煤灰 掺量 对坍落度损 失影 响 _ ． _矿粉掺 量对 坍落度损 失 影 响 的影响 图 3 双掺 粉煤灰 和矿粉不 同复合 比例对坍落度损失的影响 由图 1中可以看出， 单掺时， 随着矿粉取代量的 增加 ， 坍落度变化幅度较小 ， 而粉煤灰取代量的增加 对提高坍落度的作用很明显 ， 坍落度增加幅度较大 。 以上结果表明 ， 对于初始坍落度 的提高 ， 粉煤灰 的作 用优于矿粉 。这是因为粉煤灰颗粒形状较为 圆滑 ， 在 自由水的作用下能减少体系 中颗粒 间的摩擦 ， 起 到“ 滚动轴承” 的作用 ， 从 而改善混凝土和易性并提 高坍落度 。 由图 l ～3可以看出， 粉煤灰在一定范围的取代 量内具有“ 增坍性” ， 而矿粉具有降低坍落度损失 的 作用 ； 两种掺合料按照合理 比例使用可以实现优势 互补 ， 但存 在 一个 临界取 代量 ， 即当超 过该 点时混 凝 土坍落度反而下降_ 2 ] 。这是因为随着搅拌过程的进 行， 体系中的细微颗粒增加 ， 颗粒吸附了体系中的液 相量 ， 降低 了体系中的有效水量 ， 并降低外加剂的有 效减水组分， 导致混凝 土的坍落度下降和经时损失 增加 ； 当试件成型后静置时 ， 被 吸附的部分液相得 以 释放而产生大量的表 面水 ， 产生泌水现象。 3 ． 2 ． 2 对混 凝土 力 学性能 的影 响 由图 4可 以看 出 ， 当粉煤 灰 和矿粉 单掺 时 ， 随 着 添加量的提高 ， 混凝土 3 、 7 、 2 8 d强度均有降低的趋 势 ； 对于 3 d和 7 d强度 ， 掺加矿粉较粉煤灰好 ， 2 8 d 强度变化不大 ， 说 明适量提高矿粉掺量对早期 强度 有利。这主要有两个 方面的原 因： 矿粉的平均颗粒 细度较粉煤灰细 ， 水化速度更快 ； 矿粉 中的活性成分 比粉煤灰多 ， 且活性高于粉煤灰 。 由图 5可以看 出， 随着粉煤灰和矿粉复合 比例 的降低 ， 混凝土 3 、 7 、 2 8 d强度均有增长趋势 ， 和图 4 进行 比较 ， 均高于单掺强度。这说明细磨矿粉可以 59 加 ∞ 蛐加∞如 ∞加 如 加 加 O 图 g{ 犍窑 R0AD C0NS TRUCT1 0N AND M ACHI NERY 7 0 日 65 60 篓5 5 墨 5 0 45 4O ．-i - - 粉煤灰 刈3 d 强度的影 】 - -A - -粉煤 灰刈7 d 强搜n 勺 影 _ 】l lj *粉煤 灰刈2 8 d J ~ t 度的影 响 — * 矿粉 x ~ 3 d 强J叟的影响 +矿粉 埘7 d 强度 的影响 +矿粉 x ,J- 2 8 d 幔艘的影响 I 【 J I ) 20 ) 粉煤 或 粉掺 ／ ％ 冈 1 粉煤厌或矿粉单掺对抗压强度的影响 提高粉煤灰的活性 ， 使粉煤灰能够较早地参与反幢 ， 并且 随粉 煤灰 和矿粉 复合 比例 的降低 ， 混 凝 土 的 3 、 7 、 2 8 d强 度 均 高 于 基 准 混 凝 土 及 掺 粉 煤 从 或 矿 粉 的混 凝土 。 以 I 结 果 表明 ， 单 从强 度角 度考 虑 ， 粉 煤灰 L j 矿粉复合时， 应以矿粉为主。 粉燥 和 粉 双 掺 比例 5 粉煤灰和矿粉双掺对抗压强度 的影响 粉煤灰币 矿粉复合使用时， 首先， 水泥水化产生 C a ( ( ) H) ， 在 C a ( ( ) H) 的 作用 下 ， 矿 渣立 即水 化 ， 卜 成 大量 的低 密度 水化 硅 酸 钙 、 钙 矶 及 C a ( ( ) H) 。 这些具有大 比表面积的水化产物聚集在粉煤灰颗粒 周 围 ， 起 着 晶 核 的 作 用 ， 从 『 加 速 粉 煤 灰 的水 化 反 应 。其 次 ， 由于矿 粉 的碱 度远 大 于粉煤耿 ， 矿 渣水 化 时将提高胶凝材料体系 中的 ( ) H 含量 ， 以及新拌混 凝土浆体中的碱度。碱度的提高 ， 将打破粉煤灰 的 玻璃相 。 加速粉煤灰的水化。随着粉煤灰快速反应 ， 大量的晶核被消耗 ， 同时浆体体系中的碱度也将迅 速 降低 ， 义会 加快 矿 粉 的 水 化速 度 。由粉 煤 灰 和矿 粉组 成 的复合掺 合料 在 混 凝 土 中应 用 ， 可 以对 矿 渣 的品核作朋加以利用 ， 并提高混凝土的碱度 ， 激发粉 煤灰的活性， 使“ 叠加效应” 充分发挥 。 。 3 ． 2 ． 3 对混凝 土耐 久性 的影响 混凝土 中加入粉煤 厌或 矿粉 ， 可有效 减少混 凝土 的水化热， 降低混凝土内部的温度峰值 ， 并延缓温度峰 值 出现 的时问 ， 有利于避免或减少 温度裂缝 ， 对混凝土 耐久性有利， 特别足对大体积混凝土尤为重要[ 1 ] 。 ( 1 ) 对 混凝 土抗 渗性能 的 影 响 。从 抗 渗 的结 果 l f 以看 出， 单掺或双掺粉煤灰和矿粉都能提高混凝 土 的抗渗 性能 ， 特别 是 双 掺 的 濉凝 土抗 渗 等 级 达 到 P 2 0 ( 没有 透 水 ) 。 这 是 允 分 发 挥 r粉 煤 灰 和 矿 粉 “ 火 l 【 J 灰 效应 ” 和 “ 微 集 料效 应 ” 的结 果 。“ 火 I I I 灰 效 应 ” 改善 了混 凝土 的 微 观结 构 ， 降低 孔 隙 率 ， 提 高 密 实 度 ， 加 强 r 骨料 界面的粘 结 力 ， 从 I m提高 r 混 凝 土 的抗 渗能 力 ； “ 微 集 料效 廊 ” 改 善 r混 凝 土 中的 孔 结 构 ， 减 小 _r大孔 径 的 尺 寸 ， 使 混 凝 土 更 加 密 ， 提 高 r抗 渗性 能 。 ( 2 )对 混凝 土抗 冻性 能的影 响 。从 8的 试 验 结 果 可 以肴 山 ， 掺 粉 煤 灰 混 凝 士 的抗 冻性 下 降 。 单 掺 矿粉 的混 凝 土抗 冻性 提 高 。这 是 1 二 矿 粉 _ I l 的活 性 成分 S i ( ) 和 A1 ( ) 。与水 泥 的水 化 产 物 住有 水 的情 况 下 发 生 反 应 ， 中 成 水 化 辟 酸 钙 和 水 化 铝 酸钨 ， 继 而 L j 石 膏 反 应 生 成 水 化 硫 钒 酸 钙 。 I 述反应几予都在 水泥孔 隙 中进 行 ， 夫人 降低 r混 凝 土 内部 的孑 L 隙 率 ， 改 变 了孔 结 构 ， 提 高 混 凝 士 l l 各 组 分 的粘 结 作 用 ， 提 高 lr密 实 度 。 同 时 ， 矿 粉 的 微 细 颗 粒 均 匀 分 布 水 泥 颗 粒 之 中 ， 不 仅 填 允 厂 水 泥颗粒问的孑 L 隙 ， 还能 改善颗粒级 配， 增加 水泥 胶 体 的密 实 度 ； 另 外 ， 矿 粉 与 ( 、 a ( ( ) H) 中 成 的 ( S H 胶 凝 体 填 充 下 毛 细 孑 L 内 ， 使 变 为 不 连 通 的 毛细 孔 ， 增 加 水 泥 结 构 的敛 密 程 度 ， 混 凝 土 总 孔 隙 率 降低 ， 孔 结 构 变 小 ， 有 效 阻 断 r水 分 扩 散 ， 提 高 混凝 七的抗 冻件 。 综 合 以 } 结 果 可以看 ， 在 混 凝 土 巾 复合 掺 加 闪种 掺合料 ， 小 只是 两种掺 合料 的简 混 合 ， 而足有 意识 地使两 种掺 合料 互相取 长补 矩 ． 相得益 彰 ， 产 单一 掺合料 尢法 达到 的优 良效 果 。粉 煤灰 乖 l I 矿 粉 复 合掺 入混凝 土后 ， 混凝 土拌 和物 的 和易性 更好 ． 硬化 混凝 土更加 密实 ， 早期 强度 和后 期强 度都得 到提 高 ． 孔 隙结 构 明 改 善 。 有害 的孑 L 隙 本 被消 除 ， 孔 隙 率 大 幅度降低 ， 表 明混 凝土耐 久性 的符项 指 标 ， 诸 如抗 渗性 、 抗 冻融性 以及 耐化 学腐蚀 性等 均有 著提高 。 4工 程 实 际应 用 结合混凝土T作性能、 力学性能_币 u 耐久性 。 当粉 煤灰与矿粉比例为 l： 1时， 效果最佳 ， 所以， 确定最 终施T用配合 比为 D ! ， 其主要性能指标 见表 9 。 表 9 窟野河特大桥混凝 土主要陛能指标 坍落度 n 1 n 1 坍落度 和埸 泌水牢 抗 J _ 强度 Ⅵ I I 初始 3 0 rai n 损失／ [I I I7 [／ It R7 R2 8 2 1 5 2 1 0 良 女 f f ) 5 2 ． ．{ 6 2 ． ( ) 7 8 ． 1 r - ROAD CONS T RUCT1 0N AND M ACHI NE RY 此配合 比混凝土抗渗等级为 P 2 0 ， 不透水 ， 抗冻 等级为 F 1 5 O 。 目前 ， 该工程交付使用近 2年 ， 混凝土硬化状态 好 ， 无明显温度裂纹 ， 表面无明显蜂窝、 麻面等缺陷。 5 结 语 ( 1 )粉煤灰和矿粉双掺能明显改善混凝土的和 易性 ， 减少坍落度经时损失 ， 大大改善混凝土的施工 性 能 。 ( 2 )粉煤灰和矿粉双掺可以较为显著地提高混 凝土的强度， 单掺矿粉混凝土 的强度较单掺粉煤灰 混凝土的强度高， 但单掺粉煤灰混凝 土具有更高的 强 度增 长率 。 ( 3 )粉煤灰和矿粉的早期物理填充作用和后期 活性填充作用等特性 ， 不仅可 以改善混凝土 内部的 孔隙结构 ， 提高混凝土密实性 ， 还可以使混凝土耐久 性得到提高 。 ( 4 )粉煤灰和矿粉双掺技术利用 了粉煤灰和矿 粉的潜在活性 ， 大大减少了水泥用量 ， 降低和延缓了 水化热峰值及 出现时间， 有效地抑制 了混凝土温度 裂缝 和 收缩裂 缝 的形成 。 ( 5 )经本次工程实践 ， 确认 了粉煤灰和矿粉双 掺 高性 能混凝 土 在公 路 建 设 领 域应 用 的可 行 性 ， 不 但可以提高混凝土的质量 ， 利用工业废料， 减少环境 污染 ， 节约能源， 还降低 了工程造价。因此 ， 这项技 术值得大力推广。 参考 文献 [1 ] [ 2] [3] [4] [5] [6] 王 宇 ， 刘福战． 粉煤灰 、 矿粉双掺技术 在高性 能混凝土 中的 应用研究[ J ] ． 粉煤灰综合利用 ， 2 0 1 0 ( 6 ) ： 3 5 — 3 7 ． 沈玉婷 ， 谢慧东 ， 王林静 ， 等． 矿渣微粉 及粉煤灰在混凝土中双 掺技术的试验研究E J ] ． 山东建材 ， 2 0 0 4 ( 2 ) ： 3 4 3 6 ． 谢友均 ， 刘宝举， 刘 伟 ． 矿物 掺合料对 高性能混凝 土抗氯离 子渗透性 能的影 响_ l1 ] ． 铁道科学 与工程学报 ， 2 0 0 4 ， l ( 2 ) ： 4 6 01． 甄广常． 大体 积混凝 土配合 比设计及工 程应用 [ J ] ． 河北工程 技术高等专科学校学报 ， 2 0 0 7 ( 4 ) ： 7 8 ． 肖承汉． 矿渣粉的实验研究 及其在混凝 土 中的应 用[ J ] ． 混凝 土 ， 2 0 0 6 ( 9 )： 3 3 3 4， 4 5 ． 汪冬冬， 周士琼 ， 田伟丽． 利用粉煤 灰和磨 细矿渣配制 高性能 混凝土E J ] ． 混凝 土 ， 2 0 0 6 ( 5 ) ： 4 0 4 4 ． [ 责任编辑 ： 王玉玲] ( 上 接 第 5 6页 ) ( 2 )对热拌沥青混合料进行复压 时， 宜选择振 动压路机和轮胎 压路机组合碾压 ( S MA 混合料除 外) 。振动压路机在前 ， 轮胎压路机紧跟其后的碾压 方案 ， 既可以提高压实效率 ， 使路面达到较高的压实 度， 又可以使铺层具有较好的封水效果。 参考 文 献 ： [1 ] J T G F 4 O 2 O O 4 ， 公路 沥青路 面施工技术规范E s ] ． [2] 刘洪海 ， 徐 中富． 沥青混凝土路面摊铺与压实施工工艺的质量 监控 E J ] ． 筑路机械 与施工机械化 ， 1 9 9 9 ， 1 6 ( 1 ) ： 3 3 — 3 5 ． 郝 培文， 徐金枝 ， 周怀治． 应用 贝雷 法进行级 配组成设计 的关 键技 术E J ] ． 长安 大学学报 ： 自然科学版 ， 2 0 0 4 ， 2 4 ( 6 ) ： 1 6 ． 荆农． 沥青路 面机 械化施 工[ M] ． 北京 ： 人 民交 通 出版社 ， 2 0 0 5 ． 张世英 ， 陈元基． 筑路机械工程 [ M] ． 北京 ： 机 械工业 出版社 ， 】 9 9 8 ． 冯忠绪． 工程机械理论E M] ． 北京 ： 人民交通出版社 ， 2 0 0 4 ． 张晨光 ， 谢立扬 ， 董武． 垂直振动 压路机作用性 能试验 研究 E J ] ． 筑路机械与施工机械化 ， 2 o l 2 ， 2 9 ( 3 ) ： 2 0 2 4 ． 宋皓． 垂 直振 动压 实技 术及 其设 备 在路 基工 程 中的应 用 E J ] ． 筑路机械与施工机械化 ， 2 O 1 2 ， 2 9 ( 3 ) ： 2 5 - 2 8 ． [ 责任编辑： 袁宝燕] ] ] ] ]] ] 3 4 — 6 7 8 [ [ [ [[ [
