室内外栏杆施工方案

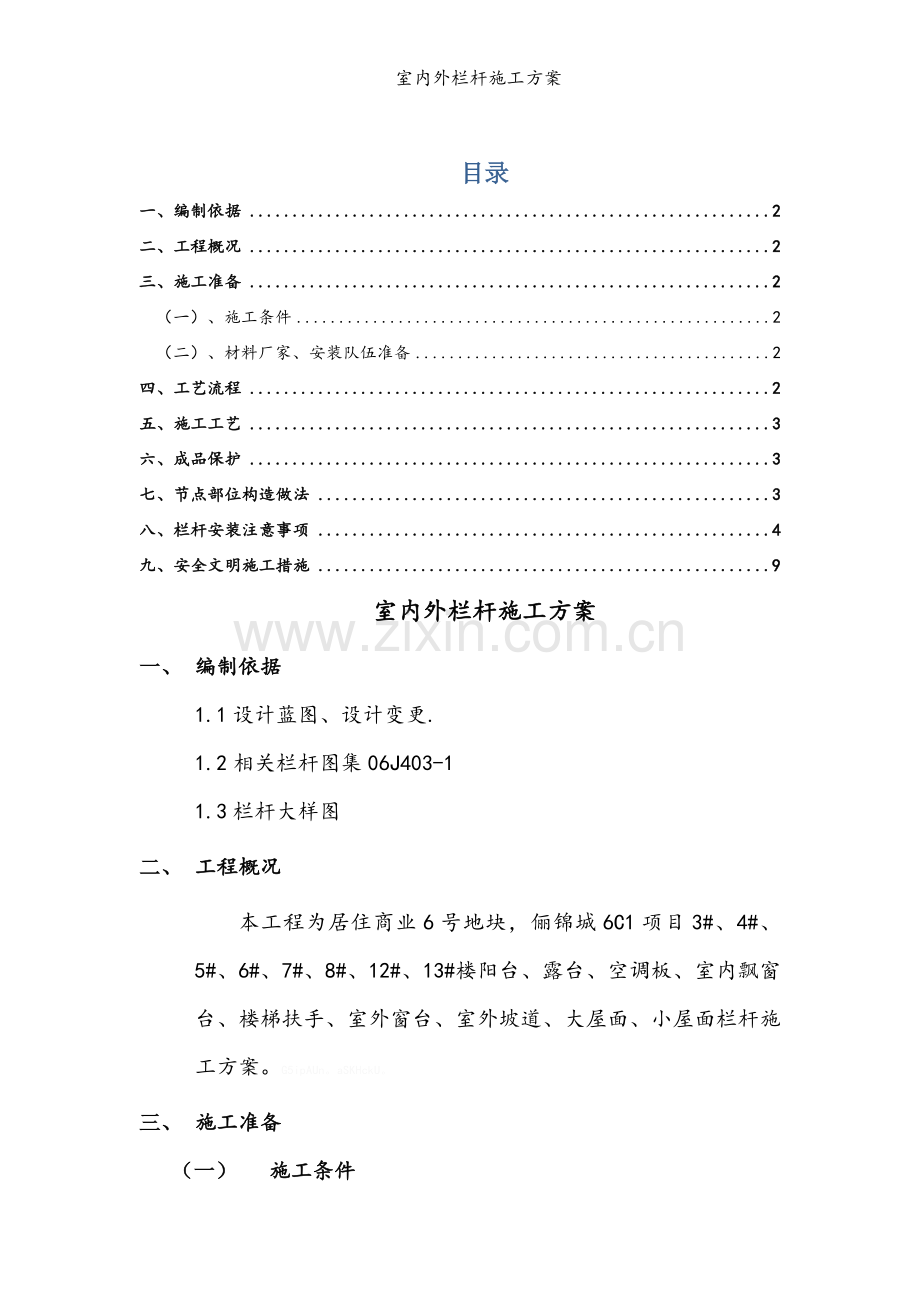

目录
一、编制依据 2
二、工程概况 2
三、施工准备 2
（一）、施工条件 2
（二）、材料厂家、安装队伍准备 2
四、工艺流程 2
五、施工工艺 3
六、成品保护 3
七、节点部位构造做法 3
八、栏杆安装注意事项 4
九、安全文明施工措施 9
室内外栏杆施工方案
一、 编制依据
1.1设计蓝图、设计变更.
1.2相关栏杆图集06J403-1
1.3栏杆大样图
二、 工程概况
本工程为居住商业6号地块，俪锦城6C1项目3#、4#、5#、6#、7#、8#、12#、13#楼阳台、露台、空调板、室内飘窗台、楼梯扶手、室外窗台、室外坡道、大屋面、小屋面栏杆施工方案。G5ipAUn。aSKHckU。

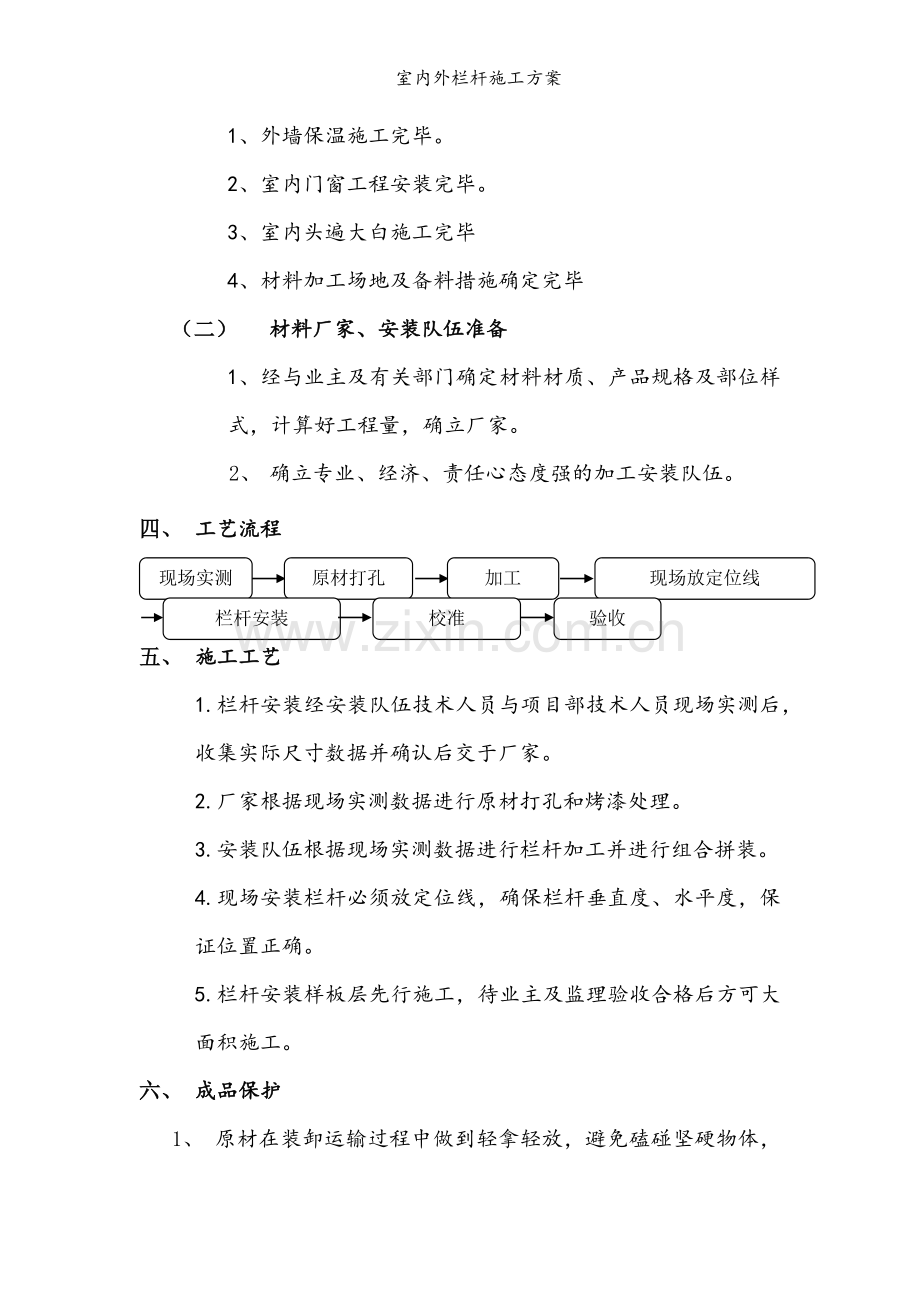

三、 施工准备
（一） 施工条件
1、外墙保温施工完毕。
2、室内门窗工程安装完毕。
3、室内头遍大白施工完毕
4、材料加工场地及备料措施确定完毕
（二） 材料厂家、安装队伍准备
1、经与业主及有关部门确定材料材质、产品规格及部位样式，计算好工程量，确立厂家。
2、 确立专业、经济、责任心态度强的加工安装队伍。
四、 工艺流程
现场放定位线
加工
原材打孔
现场实测
五、
验收
校准
栏杆安装

五、 施工工艺
1.栏杆安装经安装队伍技术人员与项目部技术人员现场实测后，收集实际尺寸数据并确认后交于厂家。
2.厂家根据现场实测数据进行原材打孔和烤漆处理。
3.安装队伍根据现场实测数据进行栏杆加工并进行组合拼装。
4.现场安装栏杆必须放定位线，确保栏杆垂直度、水平度，保证位置正确。
5.栏杆安装样板层先行施工，待业主及监理验收合格后方可大面积施工。
六、 成品保护
1、 原材在装卸运输过程中做到轻拿轻放，避免磕碰坚硬物体， 以免造成原材变形及面层出现划痕现象。
2、 栏杆加工过程中必须采取合理的构件保护措施。
3、 栏杆加工完成后，在装卸运输过程中，避免磕碰坚硬物体，以免造成原材变形及面层出现划痕现象。
4、 栏杆安装完毕后必须用保护膜将栏杆包裹严密，已防止栏杆受到其它工序施工作业时材料的污染。
七、 节点部位构造做法（见附图）
八、 栏杆安装注意事项
1. 栏杆规格尺寸样式应严格按照封样样品加工。
2. 露台、阳台高度距成活地面不小于1050mm，室内栏杆根据卧室飘窗窗台实际情况以保证窗扇能够正常开启为主，一般距窗扇底部2cm-2.5cm。dY3U8Lc。6sMAsOh。
3. 楼梯栏杆高度距踏步成活面层900mm高,转角扶手距休息平台成活面层1050mm。
4. 栏杆安装应样板先行，待业主设计主管验收无疑义后方可大面积施工。在验收中如有修改问题应在大面积施工时执行整改。TpKtYHx。w6Lt7ja。
5. 栏杆主要规格尺寸:椭圆扶手30mm×60mm,壁厚1.2mm；立杆40mm×40mm,壁厚1mm；32mm×32mm,壁厚1mm；16mm×16mm,壁厚0.7mm横杆16mm×16mm,壁厚0.7mm；32mm×32mm,壁厚1mm。j4dKnET。PrKOcCv。
6. 栏杆安装施工中所有连接件必须连接紧密，紧固牢固，尤其对于与竖向墙体和平面楼板的膨胀螺栓必须锚固在混凝土基层上，根据保温厚度，锚栓长度要加长。IyFPeBb。ez7KfuO。
7. 所有立柱、大横杆、小横杆相互组合时的植入长度必须达到杆径的1/2.
8. 栏杆安装必须严格按照图纸设计部位进行安装，不能遗漏位置，保证安全使用功能。
9. 栏杆安装后必须经甲方、监理单位验收合格后方可进行下步施工。
楼梯靠墙扶手（根据实际情况，靠墙挂件放线定点均匀布置）
扶手距踏步成活面层高度90cm
楼梯净空间距105cm
扶手靠墙距离为
6cm—8cm

扶手30mm×60mm壁厚1.2mm
扶手端部距墙端
5cm—7cm两侧统一

楼梯栏杆扶手构造做法要求
扶手19mm×19mm壁厚0.7mm
立柱40mm×40mm壁厚1mm
横撑32mm×32mm壁厚1mm
横撑32mm×32mm壁厚1mm
扶手30mm×60mm壁厚1.2mm
扶手30mm×60mm壁厚1.2mm
转角扶手距踏步成活面层高度105cm
扶手距踏步成活面层高度90cm
tw8pZCU。X9W2kyB。
阳台、露台栏杆构造做法要求
净间距11cm
立柱19mm×19mm,壁厚0.7mm
横撑32mm×32mm,壁厚1mm
立柱40mm×40mm,壁厚1mm
横杆扶手30mm×60mm,壁厚1.2mm
栏杆高度100cm距成活板面105cm
AlBPiDj。TPQjokZ。
屋面栏杆样板先行，待业主、监理确认无疑义后方可大面积施工。
室外无障碍坡道、围墙栏杆待业主确认样品做法后方可施工。
空调板栏杆构造做法要求
净间距5cm
长度120cm
高度65cm
宽度56cm
立柱、扶手32mm×32mm,壁厚0.7mm
横杆16mm×16mm,壁厚0.7mm
UHMzpWv。Lwaehva。
北侧窗台栏杆构造做法要求
扶手32mm×32mm,壁厚1mm

竖杆16mm×16mm,壁厚0.7mm
栏杆高度65cm
净间距11cm
距窗台成活面11cm
室内锌钢栏杆竖杆16mm×16mm,壁厚0.7mm
扶手32mm×32mm,壁厚1mm
栏杆高度40cm
净间距11cm
距窗扇底2cm—2.5cm
构造做法要求zkHgDt8。xxcdjjv。
九、 安全文明施工措施
1、 所有工人应严格执行并遵守安全操作规程,加强职业健康安全意识,施工时佩藏个人防护用品。尤其注意要系好安全带，扣好安全钩。高处作业时不准穿硬底鞋或带钉易滑鞋，不准往上或向下乱抛材料和工具等物件。yFuyhmz。yxzy6kK。
2、 高空作业人员不带病上岗，凡患有不适宜从事高空作业疾病的人员，一律禁止从事高空作业。
3、 高空作业、机械作业，做到统一指挥、统一信号，划定安全警戒区。加强施工现场管理，做到工完、料尽、场清，防止各类事故发生。yYeaYcf。HYCWr3p。
4、 安全绳使用应有足够的安全储备，凡表面磨损严重超标的不得使用，应立即更换新的符合标准的安全绳。
