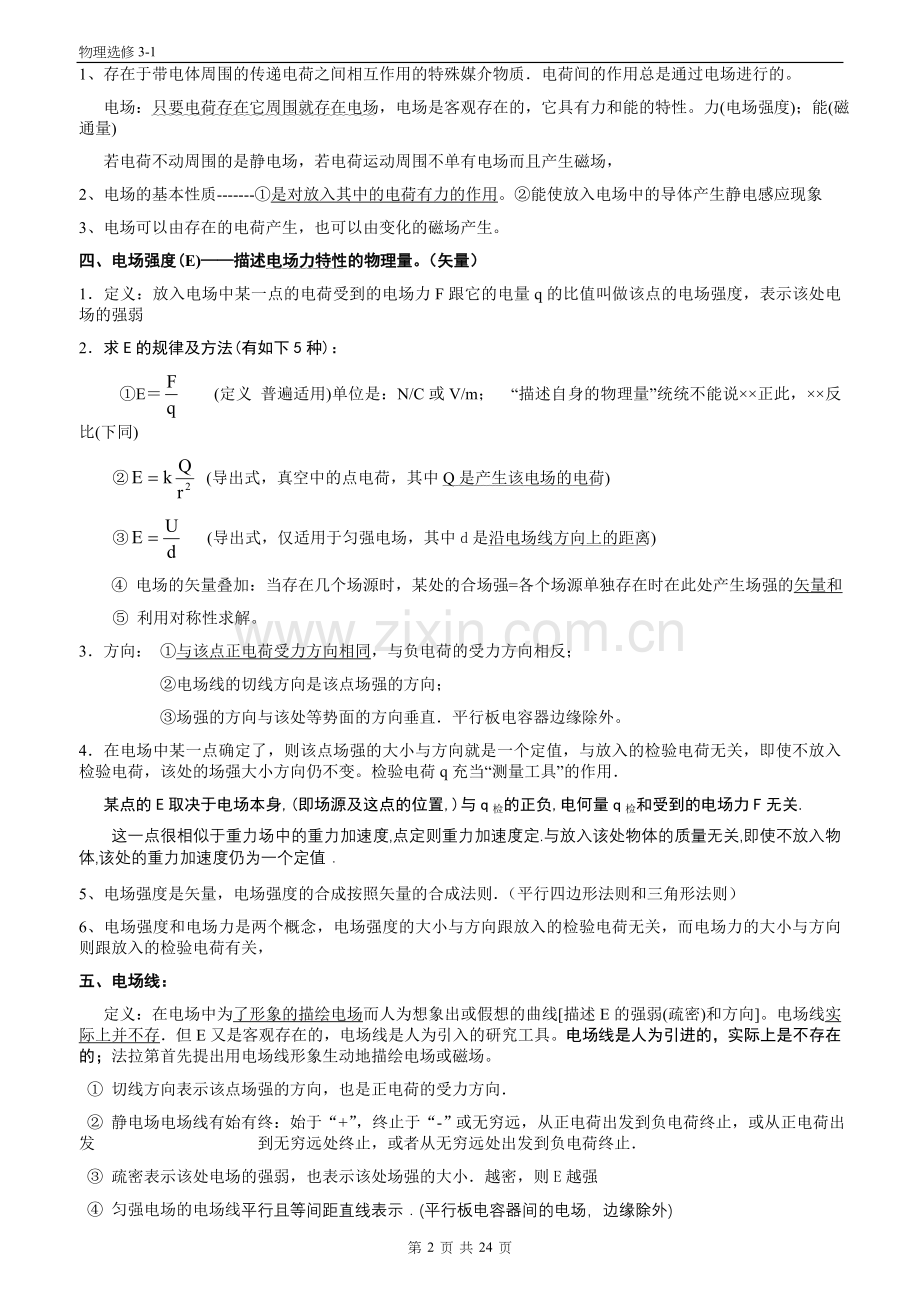

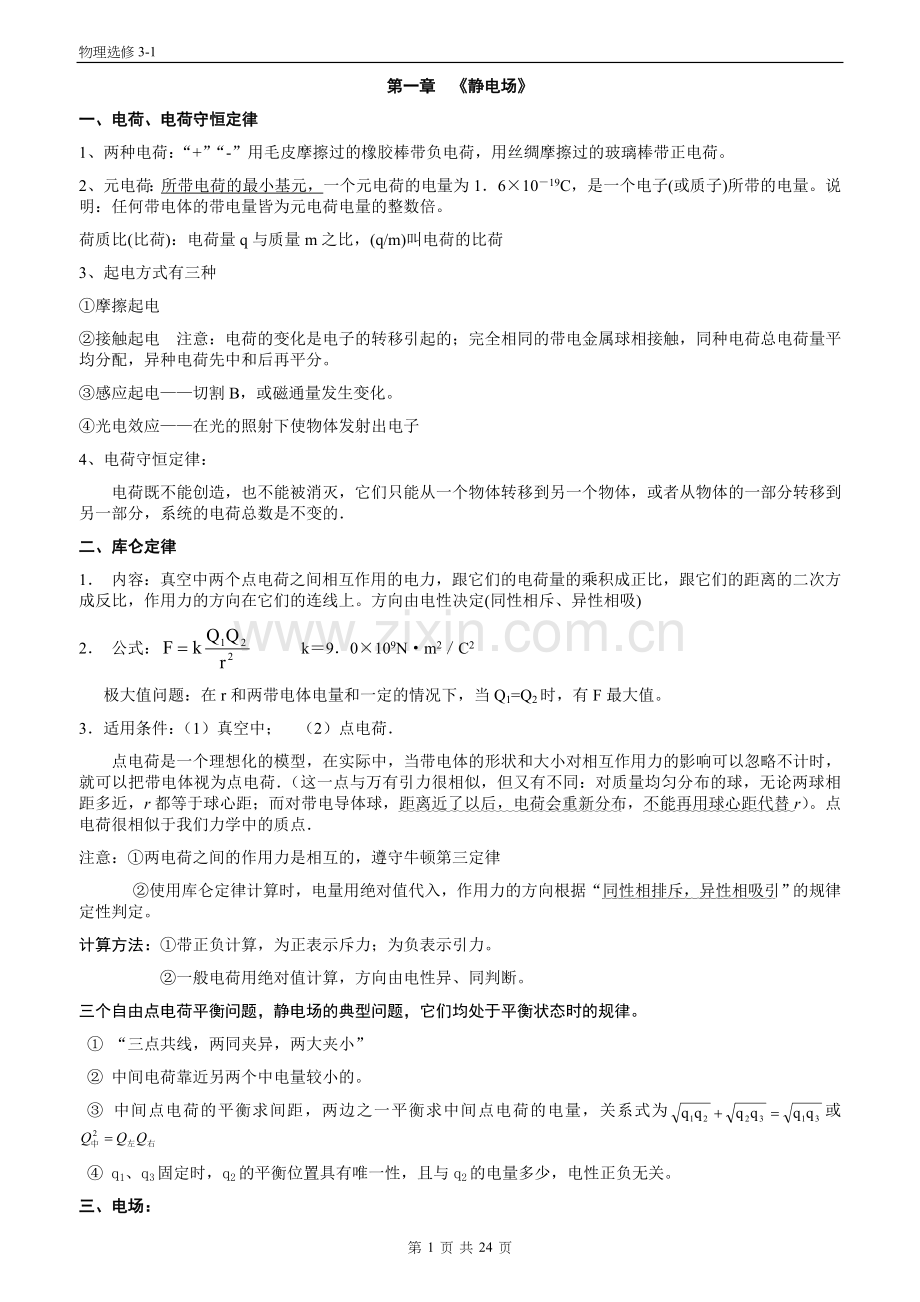

物理选修3-1第一章 静电场一、电荷、电荷守恒定律1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。2、元电荷：所带电荷的最小基元，一个元电荷的电量为161019C，是一个电子(或质子)所带的电量。说明：任何带电体的带电量皆为元电荷电量的整数倍。荷质比(比荷)：电荷量q与质量m之比，(q/m)叫电荷的比荷3、起电方式有三种 摩擦起电接触起电 注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。感应起电切割B，或磁通量发生变化。光电效应在光的照射下使物体发射出电子4、电荷守恒定律： 电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的二、库仑定律1 内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。方向由电性决定(同性相斥、异性相吸)2 公式： k90109Nm2C2 极大值问题：在r和两带电体电量和一定的情况下，当Q1=Q2时，有F最大值。3适用条件：（1）真空中； （2）点电荷 点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。点电荷很相似于我们力学中的质点注意：两电荷之间的作用力是相互的，遵守牛顿第三定律使用库仑定律计算时，电量用绝对值代入，作用力的方向根据“同性相排斥，异性相吸引”的规律定性判定。计算方法：带正负计算，为正表示斥力；为负表示引力。 一般电荷用绝对值计算，方向由电性异、同判断。三个自由点电荷平衡问题，静电场的典型问题，它们均处于平衡状态时的规律。 “三点共线，两同夹异，两大夹小” 中间电荷靠近另两个中电量较小的。 中间点电荷的平衡求间距，两边之一平衡求中间点电荷的电量，关系式为或 q1、q3固定时，q2的平衡位置具有唯一性，且与q2的电量多少，电性正负无关。三、电场：1、存在于带电体周围的传递电荷之间相互作用的特殊媒介物质电荷间的作用总是通过电场进行的。 电场：只要电荷存在它周围就存在电场，电场是客观存在的，它具有力和能的特性。力(电场强度)；能(磁通量)若电荷不动周围的是静电场，若电荷运动周围不单有电场而且产生磁场，2、电场的基本性质-是对放入其中的电荷有力的作用。能使放入电场中的导体产生静电感应现象3、电场可以由存在的电荷产生，也可以由变化的磁场产生。四、电场强度(E)描述电场力特性的物理量。（矢量）1定义：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值叫做该点的电场强度，表示该处电场的强弱 2求E的规律及方法(有如下5种)：E (定义 普遍适用)单位是：N/C或V/m； “描述自身的物理量”统统不能说正此，反比(下同) (导出式，真空中的点电荷，其中Q是产生该电场的电荷) (导出式，仅适用于匀强电场，其中d是沿电场线方向上的距离) 电场的矢量叠加：当存在几个场源时，某处的合场强=各个场源单独存在时在此处产生场强的矢量和 利用对称性求解。3方向： 与该点正电荷受力方向相同，与负电荷的受力方向相反；电场线的切线方向是该点场强的方向；场强的方向与该处等势面的方向垂直平行板电容器边缘除外。4在电场中某一点确定了，则该点场强的大小与方向就是一个定值，与放入的检验电荷无关，即使不放入检验电荷，该处的场强大小方向仍不变。检验电荷q充当“测量工具”的作用某点的E取决于电场本身,(即场源及这点的位置,)与q检的正负,电何量q检和受到的电场力F无关.这一点很相似于重力场中的重力加速度,点定则重力加速度定.与放入该处物体的质量无关,即使不放入物体,该处的重力加速度仍为一个定值5、电场强度是矢量，电场强度的合成按照矢量的合成法则（平行四边形法则和三角形法则）6、电场强度和电场力是两个概念，电场强度的大小与方向跟放入的检验电荷无关，而电场力的大小与方向则跟放入的检验电荷有关，五、电场线：定义：在电场中为了形象的描绘电场而人为想象出或假想的曲线描述E的强弱(疏密)和方向。电场线实际上并不存但E又是客观存在的，电场线是人为引入的研究工具。电场线是人为引进的，实际上是不存在的；法拉第首先提出用电场线形象生动地描绘电场或磁场。 切线方向表示该点场强的方向，也是正电荷的受力方向 静电场电场线有始有终：始于“+”，终止于“-”或无穷远，从正电荷出发到负电荷终止，或从正电荷出发 到无穷远处终止，或者从无穷远处出发到负电荷终止 疏密表示该处电场的强弱，也表示该处场强的大小越密，则E越强 匀强电场的电场线平行且等间距直线表示(平行板电容器间的电场，边缘除外) 没有画出电场线的地方不一定没有电场 沿着电场线方向，电势越来越低但E不一定减小；沿E方向电势降低最快的方向。 电场线等势面电场线由高等势面批向低等势面. 静电场的电场线不相交,不终断,不成闭合曲线。但变化的电场的电场线是闭合的。 电场线不是电荷运动的轨迹也不能确定电荷的速度方向。除非三个条件同时满足：电场线为直线，v0=0或v0方向与E方向平行。仅受电场力作用。熟记几种典型电场的电场线特点：（重点）孤立点电荷周围的电场；等量异种点电荷的电场(连线和中垂线上的电场特点)；等量同种点电荷的电场(连线和中垂线上的电场特点)；匀强电场；点电荷与带电平板；具有某种对称性的电场；均匀辐射状的电场周期性变化的电场。匀强电场点电荷与带电平板+等量异种点电荷的电场等量同种点电荷的电场孤立点电荷周围的电场 一、电势差U （是指两点间的）定义：电场中两点间移动检验电荷q（从AB），电场力做的功WAB跟其电量q的比值叫做这两点间的电势差，UAB=WAB/q 是标量UAB的正负只表示两点电势谁高谁低。UAB为正表示A点的电势高于B点的电势。数值上=单位正电荷从AB过程中电场力所做的功。等于A、B的电势之差,即UAB=AB在匀强电场中UAB= EdE (dE表示沿电场方向上的距离)意义：反映电场本身性质，取决于电场两点，与移动的电荷无关，与零电势的选取无关，电势差对应静电力做功， 电能其它形式的能。电动势对应非静电力做功 电能其它形式的能点评：电势差很类似于重力场中的高度差物体从重力场中的一点移到另一点，重力做的功跟其重量的比值叫做这两点的高度差hW/G二、电势（是指某点的）描述电场能性质的物理量。必须先选一个零势点，（具有相对性）相对零势点而言，常选无穷远或大地作为零电势。正点电荷产生的电场中各点的电势为正，负点电荷产生的电场中各点的电势为负。定义：某点相对零电势的电势差叫做该点的电势，是标量在数值上=单位正电荷由该点移到零电势点时电场力所做的功.特点： 标量：有正负，无方向，只表示相对零势点比较的结果。 电场中某点的电势由电场本身因素决定，与检验电荷无关。与零势点的选取有关。 沿电场线方向电势降低，逆。（但场强不一定减小）。沿E方向电势降得最快。 当存在几个场源时，某处合电场的电势等于各个场源在此处产生电势代数和的叠加。电势高低的判断方法：1根据电场线的方向判断；2电场力做功判断；3电势能变化判断。点评：类似于重力场中的高度某点相对参考面的高度差为该点的高度注意：(1) 高度是相对的与参考面的选取有关，而高度差是绝对的与参考面的选取无关同样电势是相对的与 零电势的选取有关，而电势差是绝对的，与零电势的选取无关 (2) 一般选取无限远处或大地的电势为零当零电势选定以后，电场中各点的电势为定值 (3) 电场中A、B两点的电势差等于A、B的电势之差,即UAB=AB,沿电场线方向电势降低.三、电势能EP1概念：由电荷及电荷在电场中的相对位置决定的能量，叫电荷的电势能。电势能具有相对性，与零参考点的选取有关(通常选地面或远为电势能零点)特别指出：电势能实际应用不大，常实际应用的是电势能的变化。电荷在电场中某点的电势能=把电荷从此点移到电势能零处电场力所做的功。E=q A0四、电场力做功与电势能1电势能：电场中电荷具有的势能称为该电荷的电势能电势能是电荷与所在电所共有的。2电势能的变化：电场力做正功电势能减少；电场力做负功电势能增加重力势能变化：重力做正功重力势能减少；重力做负功重力势能增加3. 电场力做功：由电荷的正负和移动的方向去判断(4种情况)功的正负电势能的变化（重点和难点知识）正、负电荷沿电场方向和逆电场方向的4种情况。（上课时一定要搞清楚的，否则对以后的学习带来困难）电场力做功过程就是电势能与其它形式能转化的过程（电势差），做功的数值就是能量转化的多少。W=FSCOS(匀强电场) W=qEd (d为沿场强方向上的距离)W=qU= Ep，U为电势差，q为电量 重力做功：WGh，h为高度差，G为重量 电场力做功跟路径无关，是由初末位置的电势差与电量决定重力做功跟路径无关，是由初末位置的高度差与重量决定五、等势面1电场中电势相等的点所组成的面为等势面2特点(1) 各点电势相等，等势面上任意两点间的电势差为零，在特势面上移动电荷(不论方式如何,只要起终点在同一等势面上)电场力不做功电场力做功为零，路径不一定沿等势面运动，但起点、终点一定在同一等势面上。(2) 画法规定：相领等势面间的电势差相等等差等势面的蔬密可表示电场的强弱(3) 处于静电平衡状态的导体：整个导体是一个等势体，其表面为等势面E内=0，任两点间UAB=0 越靠近导体表面等势面越密，形状越与导体形状相似，等势面越密电场强度越大，曲率半径越小(越尖)的地方，等势面(电场线)都越密,这就可解释尖端放电现象，如避雷针。(4) 匀强电场，电势差相等的等势面间距离相等，点电荷形成的电场，电势差相等的等势面间距不相等，越向外距离越大(5) 等势面上各点的电势相等但电场强度不一定相等(6) 电场线等势面，且由电势高的面指向电势低的面，没电场线方向电势降低。(7) 两个等势面永不相交规律方法 1、一组概念的理解与应用电势、电势能、电场强度都是用来描述电场性质的物理，它们之间有十分密切的联系，但也有很大区别，解题中一定注意区分，现列表进行比较（1）电势与电势能比较：电势电势能1反映电场能的性质的物理量荷在电场中某点时所具有的电势能2电场中某一点的电势的大小，只跟电场本身有关，跟点电荷无关电势能的大小是由点电荷q和该点电势共同决定的3电势差却是指电场中两点间的电势之差，U=AB，取B=0时，A=U电势能差是指点电荷在电场中两点间的电势能之差=AB=W，取B=0时，A=4电势沿电场线逐渐降低，取定零电势点后，某点的电势高于零者，为正值某点的电势低于零者，为负值正点荷（十q）：电势能的正负跟电势的正负相同负电荷（一q）：电势能的正负限电势的正负相反5单位：伏特单位：焦耳6联系：=q，w=qU（2）电场强度与电势的对比电场强度E电势1描述电场的力的性质描述电场的能的性质2电场中某点的场强等于放在该点的正点电荷所受的电场力F跟正点电荷电荷量q的比值E=F/q，E在数值上等于单位正电荷所受的电场力电场中某点的电势等于该点跟选定的标准位置（零电势点）间的电势差，=/q，在数值上等于单位正电荷所具有的电势能3矢量标量4单位：N/C;V/mV（1V=1J/C）5联系：在匀强电场中UAB=Ed (d为A、B间沿电场线方向的距离） 电势沿着电场强度的方向降落2、 公式E=U/d的理解与应用(1)公式E=U/d反映了电场强度与电势差之间的关系，由公式可知，电场强度的方向就是电势降低最快的方向(2)公式E=U/d只适用于匀强电场，且d表示沿电场线方向两点间的距离，或两点所在等势面的范离(3)对非匀强电场，此公式也可用来定性分析，但非匀强电场中，各相邻等势面的电势差为一定值时，那么E越大处，d越小，即等势面越密3、 电场力做功与能量的变化应用 电场力做功，可与牛顿第二定律，功和能等相综合，解题的思路和步骤与力学中的完全相同，但要注意电场力做功的特点与路径无关一、电场中的导体1、静电感应：把金属导体放在外电场E外中，由于导体内的自由电子受电场力作用定向移动，使得导体两端出现等量的异种电荷，这种由于导体内的自由电子在外电场作用下重新分布的现象叫做静电感应。（在靠近带电体端感应出异种电荷，在远离带电体端感应出同种电荷）由带电粒子在电场中受力去分析。静电感应可从两个角度来理解：根据同种电荷相排斥，异种电荷相吸引来解释；也可以从电势的角度来解释，导体中的电子总是沿电势高的方向移动2静电平衡状态：发生静电感应后的导体，两端面出现等量感应电荷，感应电荷产生一个附加电场E附，这个E附与原电场方向相反，当E附增到与原电场等大时，（即E附与E外），合场强为零，自由电子定向移动停止，这时的导体处于静电平平衡状态。注意：这没有定向移动而不是说导体内部的电荷不动，内部的电子仍在做无规则的运动。3处于静电平衡状态的导体的特点：（1）内部场强处处为零，电场线在导体内部中断。导体内部的电场强度是外加电场和感应电荷产生电场这两种电场叠加的结果表面任一点的场强方向跟该点表面垂直。（因为假若内部场强不为零，则内部电荷会做定向运动，那么就不是静电平衡状态了）（2）净电荷分布在导体的外表面,内部没有净电荷曲率半径小的地方,面电荷密度大,电场强，这一原理的避雷针（因为净电荷之间有斥力，所以彼此间距离尽量大，净电荷都在导体表面）（3）是一个等势体，表面是一个等势面导体表面上任意两点间电势差为零。因为假若导体中某两点电势不相等，这两点则有电势差，那么电荷就会定向运动）4静电屏蔽 处于静电平衡状态的导体,内部的场强处处为零,导体壳(或金属网罩)能把外电场“遮住”，使导体内部区域不受外部电场的影响,这种现象就是静电屏蔽.二、电容、电容器、静电的防止和应用电容器：是一种电子元件，构成：作用：容纳电荷；电路中起到隔直通交（高频）；充、放电的概念。电容： 容纳电荷本领，是电容器的基本性质，与是否带电、带电多少无关。1 定义：C=电容器所带的电量跟它的两极间的电势差的比值叫做电容器的电容C=Q/U (比值定义)2 2说明： 电容器定了则电容是定值，跟电容器所带电量及板间电势差无关 单位：法库/伏 法拉F，f pf 进制为106 电容器所带电量是指一板上的电量 平行板电容器C=为介电常数，常取1， S为板间正对面积，不可简单的理解为板的面积，d为板间的距离 电容器被击穿相当于短路，而灯泡坏了相当于断路。 常用电容器： 可变电容、固定电容（纸介电容器与电解电容器） CQ/U 因为U1=Q1/CU2=Q2/C所以CQ/U 电容器两极板接入电路中，它两端的电压等于这部分电路两端电压，当电容变化时，电压不变；电容器充电后断开电源，一般情况下电容变化，电容器所带电量不变3、平行板电容器问题的分析(两种情况分析)始终与电源相连U不变：当dCQ=CUE=U/d ； 仅变s时，E不变。K充电后断电源q不变： 当dcu=q/cE=u/d=不变；仅变d时,E不变；E决定于面电荷密度q/s，可以解释尖端放电现象。一、带电物体在电场中的运动带电物体（一般要考虑重力）在电场中受到除电场力以外的重力、弹力、摩擦力，由牛顿第二定律来确定其运动状态，所以这部分问题将涉及到力学中的动力学和运动学知识。二、带电粒子在电场中的运动带电微粒子在电场中的运动一般不考虑粒子的重力带电粒子在电场中运动分两种情况：第一种是带电粒子垂直于电场方向进入电场，在沿电场力的方向上初速为零，作类似平抛运动第二种情况是带电粒子沿电场线进入电场，作直线运动加速电场加速电压为U，带电粒子质量为m，带电量为q，假设从静止开始加速，则根据动能定理， 所以离开电场时速度为在匀强电场中的偏转运动（记住这些结论） 如图所示，板长为L，板间距离为d，板间电压为U，带电粒子沿平行于带电金属板以初速度v0进入偏转电场，飞出电场时速度的方向改变角。两个分运动 (类平抛)：垂直电场方向：匀速运动，vxv0平行E方向：初速度为零,加速度为a的匀加速直线运动加速度： 再加磁场不偏转时：水平：L1=vot1 在电场中运动的时间t1L/v0竖直： 飞出电场时竖直侧移：v0、U偏来表示；U偏、U加来表示；U偏和B来表示 飞出偏转电场竖直速度：Vy =at1=偏转角的正切值tan=(为速度方向与水平方向夹角)不论带电粒子的m、q如何，在同一电场中由静止加速后，再进入同一偏转电场，它们飞出时的侧移和偏转角是相同的(即它们的运动轨迹相同) 所以两粒子的偏转角和侧移都与m与q(比荷)无关 注意：这里的U加与U偏不可约去，因为这是偏转电场的电压与加速电场的电压，二者不一定相等出场速度的反向延长线跟入射速度相交于O点，粒子好象从中心点射出一样 (即)粒子在电场中运动，一般不计粒子的重力，个别情况下需要计重力，题目中会说时或者有明显的暗示。若再进入无场区：做匀速直线运动。水平：L2=vot2 竖直：= (简捷) 总竖直位移： 静电场中的几个重要结论： 匀强电场中，相互平行的两线线段的端点的电势差相等。任意一段线段中点的电势等于两端点电势的平均值。 三个电荷平衡问题：（没有其它力作用） 电性：两相夹异；电量：两大夹小。 两个电荷量之和这定值时，当且仅当它们的电荷量相等时，两电荷间的库仑力最大。 带电粒子垂直进入匀强电场，它离开电场时，就好象从初速度方向位移的中点沿直线射出来的。 电容器上的电荷量变化，等于通过跟它串联的电器的电荷量。第二章 恒定电流一、电流、电阻和电阻定律1电流：电荷的定向移动形成电流(1)形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差(2)电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。(定义)I=Q/t I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为v，假若导体单位长度有N个电子，则INesv 表示电流的强弱,是标量.但有方向,规定正电荷定向移动的方向为电流的方向在外电路中正负，内电路中负正 单位是：安、毫安、微安1A=103mA=106A 区分两种速率：电流传导速率（等于光速）和 电荷定向移动速率（机械运动速率）。I=(定义)= = ； I=nesv(微观) ；2电阻、电阻定律 (1)电阻：加在导体两端的电压与通过导体的电流强度的比值。R=(定义)(比值定义)； U-I图线的斜率，导体的电阻是由导体本身的性质决定的,与U.I无关.(2)电阻定律：温度一定时导体的电阻R与它的长度L成正比,与它的横截面积S成反比。R=(决定) (3)电阻率：电阻率是反映材料导电性能的物理量，由材料决定,但受温度的影响电阻率在数值上等于这种材料制成的长为1m,横截面积为1m2的柱形导体的电阻.单位是:m.有些材料随t而(金属)铂用来做温度计；有些材料随t而(半导体)；有些材料几乎不受温度影响(康铜、锰铜)。3半导体与超导体 特性：光敏特性、热敏特性和掺杂特性。可制作光敏电阻和热敏电阻。(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为105m 106m(2)半导体的应用: 热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就可以知道温度的变化.光敏电阻:光敏电阻在需要对光照有灵敏反应的自动控制设备中起到自动开关的作用.晶体二极管、晶体三极管、电容等电子元件可连成集成电路.半导体可制成半导体激光器、半导体太阳能电池等.（3）超导体 超导现象：某些物质在温度降到绝对零度附近时,电阻率突然降到几乎为零的现象.这种现象叫超导现象，处于这种状态下的导体叫超导体。应用:超导电磁铁、超导电机等转变温度(TC):材料由正常状态转变为超导状态的温度 我国1989年TC=130KIO U O IU1 2 1 2R1R2二、部分电路欧姆定律 (1) 内容：导体中的电流I跟导体两端的电压成正比，跟它的电阻R成反比。(2)公式：(3)适用范围：适用于金属导电体、电解液导体，不适用于空气导体和某些半导体器件(4)图象：导体的伏安特性曲线-导体中的电流随随导体两端电压变化图线，叫导体的伏安特性曲线。常画成IU或UI图象,对于线性元件伏安特性曲线是直线,对于非线性元件,伏安特性曲线是非线性的.注意：我们处理问题时，一般认为电阻为定值，不可由R=U/I认为电阻R随电压大而大，随电流大而小I、U、R必须是对应关系（对应于同一段电路）即I是过电阻的电流，U是电阻两端的电压三、电功、电功率 1电功：电流做功的实质：电场力移动电荷做功，(只有力才能做功)；电荷的电势能其它形式的能。电流做功的过程是电能其它形式的能的过程. 单位：J；kwh电场力做的功Wqu=UIt= I2Rt=U2t/R(只适于纯电阻电路)2电功率：电流做功的快慢，即电流通过一段电路电能转化成其它形式能对电流做功的总功率,P=UI；单位：w；3焦耳定律：电流通过一段只有电阻元件的电路时，在 t时间内的热量Q=I2Rt 纯电阻电路中WUIt=U2t/R=I2Rt，P=UI=U2/R=I2R；非纯电阻电路WUIt，P=UI4电功率与热功率之间的关系纯电阻电路中，电功率等于热功率，非纯电阻电路中，电功率只有一部分转化成热功率纯电阻电路：电路中只有电阻元件，如电熨斗、电炉子等非纯电阻电路：电机、电风扇、电解槽等，其特点是电能只有一部分转化成内能规律方法 (1)用电器正常工作的条件：用电器两端的实际电压等于其额定电压.用电器中的实际电流等于其额定电流用电器的实际电功率等于其额定功率由于以上三个条件中的任何一个得到满足时，其余两个条件必定满足，因此它们是用电器正常工作的等效条件(2)用电器接入电路时：纯电阻用电器接入电路中，若无特别说明，应认为其电阻不变 用电器实际功率超过其额定功率时,认为它将被烧毁.一、串联电路电路中各处电流相同I=I1=I2=I3=串联电路两端的电压等于各电阻两端电压之和.U=U1+U2+U3串联电路的总电阻等于各个导体的电阻之和，即R=R1R2Rn串联电路中各个电阻两端的电压跟它的阻值成正比(串联电阻具有分压作用制电压表)，即串联电路中各个电阻消耗的功率跟它的阻值成正比，即注意:允许通过的最大电流=各串联电阻额定电流的最上值；允许加的最大电压=允许通过的最大电流R总电路的总功率=各电阻消耗的功率之和.二、并联电路 并联电路中各支路两端的电压相同U=U1=U2=U3 并联电路总电路的电流等于各支路的电流之和I=I1I2I3= 并联电路总电阻的倒数等于各个导体的电阻的倒数之和。n个相同的电阻R并联R总= ； 总电阻比任一支路电阻小两个支路时R总= 特别注意：在并联电路中 增加支路条数，总电阻变小三个支路时R总= 增加任一支路电阻，总电阻增大 并联电路中通过各个电阻的电流跟它的阻值成反比(并联电阻具有分流作用改装电流表)，即I1R1I2R2=InRn= U支路电阻越小，通过的电流越大。 并联电路中各个电阻消耗的功率跟它的阻值成反比，即P1R1=P2R2=PnRn=U2注意:几条支路并联，允许加的最大电压=和支路额定电压的最小值； 总电路的总功率=各电阻消耗的功率之和一、电源1电源：是将其它形式的能转化成电能的装置2电动势：单位：V。非静电力搬运电荷所做的功跟搬运电荷电量的比值，E=W/q。表示电源把其它形式的能电能本领的大小，等于电路中通过1 C电量时电源所提供的电能的数值在数值上= 电源没有接入电路时两极板间的电压，内外电路上电势降落之和EU外U内3电动势是标量要注意电动势不是电压；电动势与电势差的区别(见表格)电动势电势差物理意义反映电源内部非静电力做功把其它形式的能量转化为电能的情况反映电路中电场力做功把电能转化为其它形式能的情况定义式E=W/qW为电源的非静电力把正电荷从电源内由负极移到正极所做的功U=W/qW为电场力把正电荷从电源外部由正极移到负极所做的功量度式E=IR+Ir=U外+U内U=IR测量动用欧姆定律间接测量用伏特表测量决定因素与电源的性质有关与电源、电路中的用电器有关特殊情况当电源断开时路端电压值=电源的电动势二、闭合电路的欧姆定律 (对于给定电源：一般认为E，r不变，但电池用久后，E略变小，r明显增大。)(1)内、外电路 内电路：电源两极(不含两极)以内，如电池内的溶液、发电机的线圈等内电路的电阻叫做内电阻r内电路分得的电压称为内电压，外电路：电源两极间包括用电器和导线等,外电路的电阻叫做外电阻R,外电路分得的电压称为外电压(在电闭合电路中两源两极的电压是外电压)(2) 闭合电路的欧姆定律 适用条件：纯电阻电路内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r）研究闭合电路，主要物理量有E、r、R、I、U，前两个是常量，后三个是变量。表达形式： 讨论：1外电路断开时(I=0),路端电压等于电源的电动势(即U=E);而这时用电压表测量时,其读数略小于电动势(有微弱电流)2外电路短路时(R=0,U=0)电流最大为 (一般不允许这种情况,会把电源烧坏)(3)路端电压跟负载的关系路端电压：外电路的电势降落，也就是外电路两端的电压 UEIr, 路端电压随着电路中电流的增大而减小；路端电压随外电阻变化的情况：RIU，反之亦然。电源的外特性曲线路端电压随电流变化的图象：(U一I关系图线) 图象的函数表达：UEIr当外电路断路时 (即R,I0)，纵轴上的截距表示电源的电动势(端)；当外电路短路时(R0,U0)，横坐标的截距表示电源的短路电流I短=E/r；图线的斜率的绝对值为电源的内电阻某点纵坐标和横坐标值的乘积为电源的输出功率，在图中的那块矩形的“面积”表示电源的输出功率，该直线上任意一点与原点连线的斜率表示该状态时外电阻的大小；当E/2(即R=r)时，出最大。50注意：坐标原点是否都从零开始：若纵坐标上的取值不从零开始取，则该截距不表示短路电流。(4).闭合电路的输出功率电源的总功率：P总=IE=IU外十IU内= IUI2r，(闭合电路中内、外电路的电流相等，所以由外内)电源的输出功率与电路中电流的关系:=；当时，当时，表明有极值存大。 当时,电源的输出功率最大，电源的输出功率与外电路电阻的关系: (等效于如图所示的电路) 当Rr时(I=E/2r), 电源有最大输出功率： 结论：当外电路的电阻等于电源的内阻时，电源的输出功率最大。要使电路中某电阻R的功率最大；条件R=电路中其余部分的总电阻 例：电阻R的功率最大条件是：R= R0+r输出功率随外电阻变化的图线(如图所示)；由图象可知，I.对应于电源的非最大输出功率P可以有两个不同的外电阻Rl和R2，不难证明II.当Rr时，若R增大，则P出减小IV.在电源外特性曲线上某点纵坐标和横坐标值的乘积为电源的输出功率，在图中的那块矩形的面积表示电源的输出功率，当时，最大。应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小电源内阻上的热功率：内内I2。电源的供电效率 当电源的输出功率达最大时，50。(5)电源的外特性曲线和导体的伏安特性曲线联系：它们都是电压和电流的关系图线；区别：它们存在的前提不同，遵循的物理规律不同，反Uo IEU0 M（I0,U0）b aNI0 Im映的物理意义不同；电源的外特性曲线：在电源的电动势用内阻一定的条件下，通过改变外电路的电阻使路端电压随电流变化的图线，遵循闭合电路欧姆定律。UEIr，图线与纵轴的截距表示电动势，斜率的绝对值表示内阻。导体的伏安特性曲线：在给定导体(电阻)的条件下，通过改变加在导体两端的电压而得到的电流随电压变化的图线；遵循(部分电路)欧姆定律。；图线斜率的倒数值表示导体的电阻。右图中a为电源的U-I图象；b为外电阻的U-I图象；两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示输出功率；a的斜率的绝对值表示内阻大小； b的斜率的绝对值表示外电阻的大小；当两个斜率相等时（即内、外电阻相等时图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）。导体的伏安特性曲线-导体中的电流随随导体两端电压变化图线，叫导体的伏安特性曲线。区分三种图线： 电源的外特性曲线路端电压随电流变化的图象：(U一I关系图线)输出功率随外电阻变化的图线规律方法 1、电路结构分析 电路的基本结构是串联和并联，分析混联电路常用的方法是： 节点法：把电势相等的点，看做同一点回路法：按电流的路径找出几条回路，再根据串联关系画出等效电路图，从而明确其电路结构 其普遍规律是：凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）。在外电路，沿着电流方向电势降低。凡接在同样两个等势点上的电器为并联关系。不加声明的情况下，不考虑电表对电路的影响。2、电表的改装: 微安表改装成各种表，关健在于原理(1)灵敏电流表（也叫灵敏电流计）：符号为G，用来测量微弱电流，电压的有无和方向其主要参数有三个：首先要知：微安表的内阻Rg、满偏电流Ig、满偏电压Ug。满偏电流Ig即灵敏电流表指针偏转到最大刻度时的电流,也叫灵敏电流表的电流量程满偏电压Ug灵敏电流表通过满偏电流时加在表两端的电压以上三个参数的关系Ug= Ig Rg其中Ig和Ug均很小，所以只能用来测量微弱的电流或电压采用半偏法先测出表的内阻；最后要对改装表进行较对。(2) 半值分流法（也叫半偏法）测电流表的内阻，其原理是：当S1闭合、S2打开时：当S2再闭合时：,联立以上两式，消去E可得： 得： 可见：当R1R2时， 有：(3)电流表：符号A，用来测量电路中的电流，并联电阻分流原理如图所示为电流表的内部电路图，设电流表量程为I,扩大量程的倍数n=I/Ig，由并联电路的特点得： (n为量程的扩大倍数) 内阻,由这两式子可知，电流表量程越大，Rg越小，其内阻也越小.(4)电压表：符号V，用来测量电路中两点之间的电压 串联电阻分压原理 如图所示是电压表内部电路图设电压表的量程为U，扩大量程的倍数为n=U/Ug，由串联电路的特点，得： (n为量程的扩大倍数)电压表内阻,由这两个式子可知，电压表量程越大，分压电阻就越大，其内阻也越大 (5)改为欧姆表的原理 两表笔短接后,调节Ro使电表指针满偏，得 IgE/(r+Rg+Ro) 接入被测电阻Rx后通过电表的电流为 IxE/(r+Rg+Ro+Rx)E/(R中+Rx) 由于Ix与Rx对应，因此可指示被测电阻大小(6) 非理想电表对电路的影响不能忽略，解题时应把它们看作是能显示出本身电压或电流的电阻器.电压表表的内阻越大，表的示数越接近于实际电压值.电流表内阻越小，表的示数越接近于真实值.规律方法 1、动态电路的分析与计算 电路动态变化分析(高考的热点)各灯、表的变化情况 动态电路变化的分析是根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的整个电路中各部分电学量的变化情况，常见方法如下：(1)程序法: 基本思路是“部分整体部分” 部分电路欧姆定律各部分量的变化情况局部变化R总I总先讨论电路中不变部分(如:r)最后讨论变化部分局部变化再讨论其它 (2)直观法: 即直接应用“部分电路中R、I、U的关系”中的两个结论。任一个R增必引起通过该电阻的电流减小,其两端电压UR增加.( 局部电阻本身电流、电压)任一个R增必引起与之并联支路电流I并增加； 与之串联支路电压U串减小（称串反并同法）总结规律如下：总电路上R增大时总电流I减小，路端电压U增大；变化电阻本身和总电路变化规
