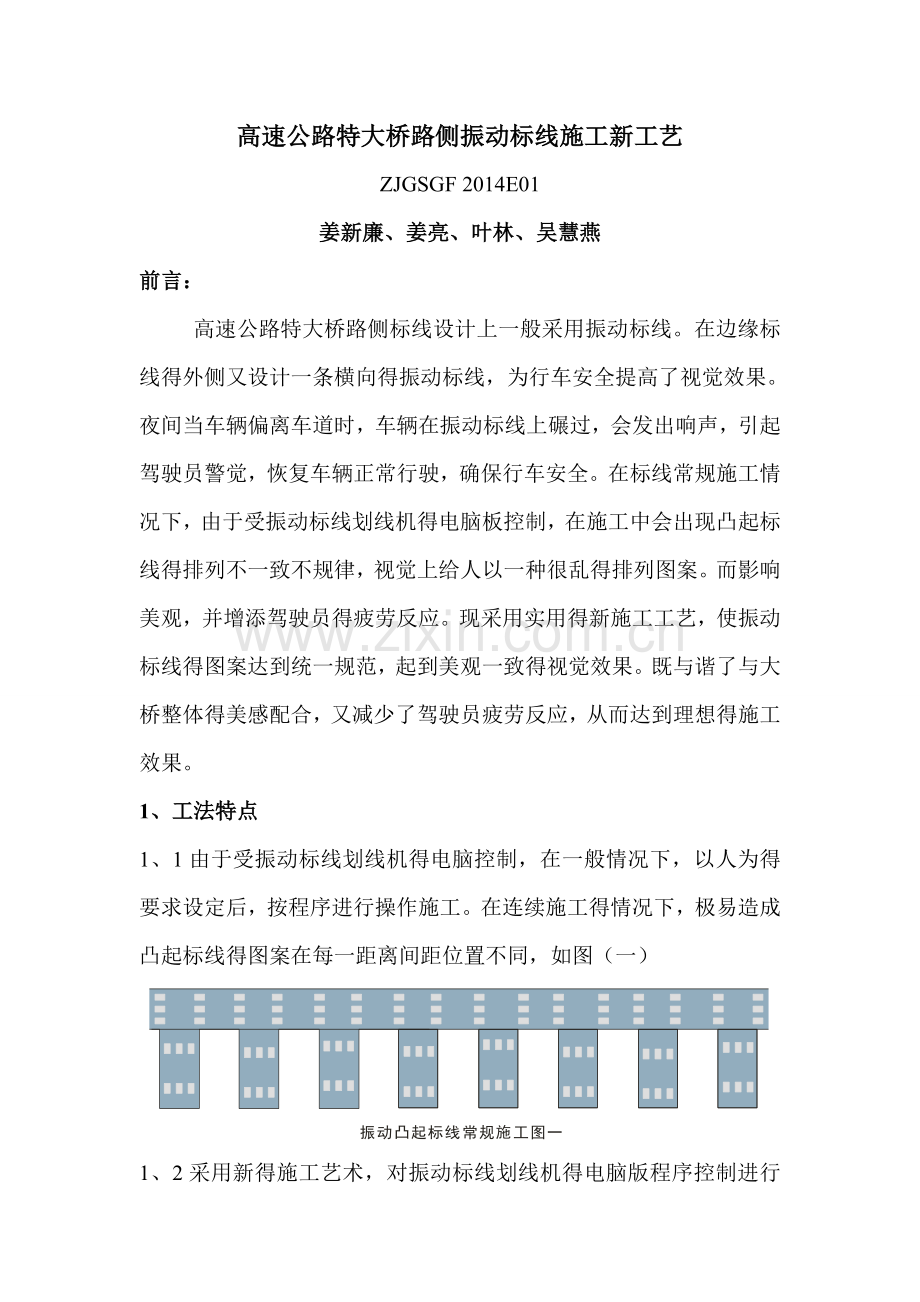

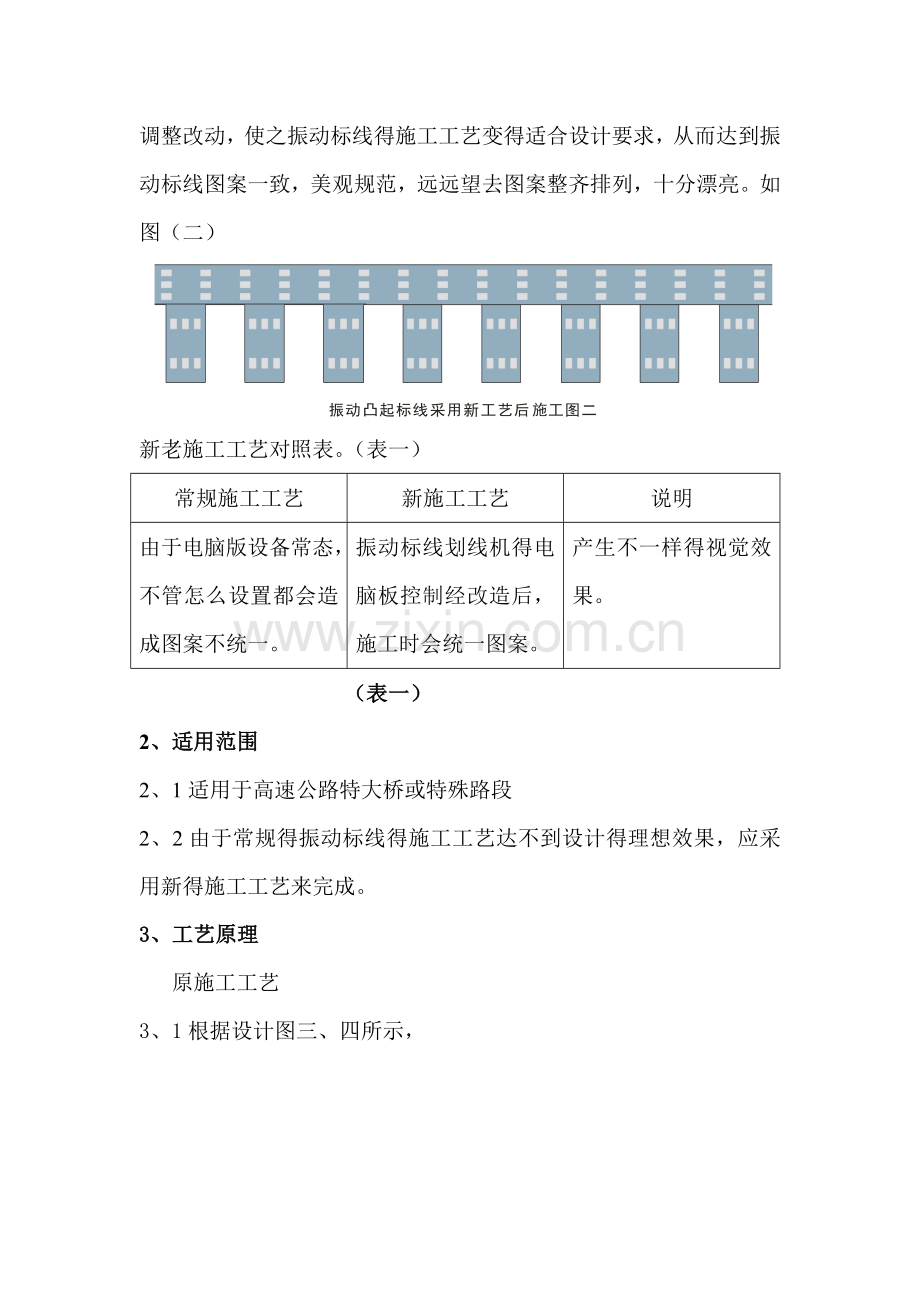

高速公路特大桥路侧振动标线施工新工艺ZJGSGF 2014E01姜新廉、姜亮、叶林、吴慧燕前言： 高速公路特大桥路侧标线设计上一般采用振动标线。在边缘标线得外侧又设计一条横向得振动标线，为行车安全提高了视觉效果。夜间当车辆偏离车道时，车辆在振动标线上碾过，会发出响声，引起驾驶员警觉，恢复车辆正常行驶，确保行车安全。在标线常规施工情况下，由于受振动标线划线机得电脑板控制，在施工中会出现凸起标线得排列不一致不规律，视觉上给人以一种很乱得排列图案。而影响美观，并增添驾驶员得疲劳反应。现采用实用得新施工工艺，使振动标线得图案达到统一规范，起到美观一致得视觉效果。既与谐了与大桥整体得美感配合，又减少了驾驶员疲劳反应，从而达到理想得施工效果。1、 工法特点1、1由于受振动标线划线机得电脑控制，在一般情况下，以人为得要求设定后，按程序进行操作施工。在连续施工得情况下，极易造成凸起标线得图案在每一距离间距位置不同，如图（一）1、2采用新得施工艺术，对振动标线划线机得电脑版程序控制进行调整改动，使之振动标线得施工工艺变得适合设计要求，从而达到振动标线图案一致，美观规范，远远望去图案整齐排列，十分漂亮。如图（二）新老施工工艺对照表。（表一）常规施工工艺新施工工艺说明由于电脑版设备常态，不管怎么设置都会造成图案不统一。振动标线划线机得电脑板控制经改造后，施工时会统一图案。产生不一样得视觉效果。 （表一）2、 适用范围2、1适用于高速公路特大桥或特殊路段2、2由于常规得振动标线得施工工艺达不到设计得理想效果，应采用新得施工工艺来完成。3、 工艺原理 原施工工艺3、1根据设计图三、四所示，对振动标线划线机得电脑程序进行设置，设置完后开始划线，在第一条振动标线施工时，每条标线总长为40cm。从第一条标线施工开始，以“0”为开始点，因为当电脑程序一经设定，将按此程序而不变周而复始地进行动作，那么会出现以下这种施工得情况。开始时为“0”，进行到7、5cm出现凸起标线，至12、5cm时结束，又开始出现平面标线，当进行到27、5cm时，开始出现凸起标线，至32、5cm时结束，再行至40cm时全部结束。按原电脑设置，程序不变，在第二条标线时，再开始施工时，就不一定会与第一条标线相同得位置上，这样就会对每一条标线得施工。会产生不同得图案而导致整条标线图案很乱得现象。（见图五）3、2新得施工工艺。也同样根据设计图所示，我们按设计要求而对振动标线划线机得电脑控制程序进行了改进， 振动标线施工每一条标线得施工都会保持一致得样式图案，从而过到理想得效果。第一条标线施工时，每条标线总长为40cm。1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40平面标线凸起标线平面标线凸起标线平面标线第二条标线施工时：电脑因受程序控制会自动复位，再一次产生上述得施工功能得操作。1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40平面标线凸起标线平面标线凸起标线平面标线从而达到一致得图案，保证了全新得视觉效果。（见图六、七） 图六 图七4、 工艺流程及操作要点4、1新得施工工艺流程电脑控制程序复位转移划线机至第三条标线开始位置第二条标线施工开始电脑控制程序复位转移划线机至第二条标线开始位置施工开始根据要求设置电脑程序通阅施工设计图相同功能周而复始地进行施工4、2劳动力组织见（表二）序号工种人数分工1路面清洁1负责施工路段区域得路面干净与下涂轴得操作2放样2负责按设计图要求对标线得施工进行正确地放样。3烧涂料1负责标线涂料得烧料并控制料温4推车2负责调试划线车得电脑配时及复位，并操作划线机5检验1负责对标线得质量、线型、图案质量得检测、检验6合计7 表二5、 材料与设备5、1材料：振动标线得材料依据GB5768、32009国标要求，依据中华人民共与国行业标准JTGD812006公路交通安全设施设计规范要求。5、2设备采用振动标线划线设备，如图八 图八振动划线机得技术参数表表三：序号名称技术要求或参数1涂料桶容量100kg2玻璃珠容量12kg3划线宽度15cm、20cm、30cm4凸起间距通过电脑智能面板调节5凸起厚度09mm5、3具备振动标线划线机所需得功能6、 劳动组织及安全6、1劳动组织：可以充分发挥施工班组得劳动积极性，得心应手地展开振动标线得施工作业。6、2安全状态：由于加强了安全施工意识，充分地做好了安全施工得必要准备，不会发生火灾、烫伤、交通等施工事故。7、 质量控制7、1符合高速公路施工图设计规范要求7、2符合JTGF80/1-2004公路工程质量检验评定标准质量要求。7、3符合下列要求（一） 标线施工时不污染路面（二） 线形应流畅，与道路线形相协调，图案一致、美观、视觉效果好。（三） 反光标线玻璃珠应撒布均匀，附着牢固，反光均匀。（四） 标线表面不出现网形裂缝，断裂裂缝、起泡现象。（五） 采用新工艺施工法对质量得要求，一般情况下振动标线得宽度控制就是由机器料斗得宽度所决定，在这一点上因为机器本身得料斗宽度就是早已定好得，就是不会改变得，那么标线得厚度一般为：基层厚度为2毫米，凸起部分5毫米，这个标线厚度就是按人为在划线机设备上进行调整得，通常得做法就是先试样，将振动标线涂料先划在一张铝板上，冷却后对其进行测量，根据测量得结果，对机器设备进行调整，修改其厚度后再试划在铝板上，再测量，直至符合标线得要求为止，再到施工现场进行试划，再测量再微调，至达到规范标准要求为止。在施工时还要做好各种辅助配置。同样加强标线施工质量控制措施，做到质量事前、事中、事后三控制，事前控制就是对设计图得通阅，有理解前提下，做出控制路面清洁，标线机器得设备要完好，各种技术指标调试到位，符合要求。事中控制主要体现在经常性得检测，发现问题即时纠正，使之标线得各种质量指标符合质量检验评定标准要求。事后质量控制，主要就是要做得质量抽检，建立质量台帐，对施工过程中得信息反馈进行汇总分析，有利于今后提高。标线质量检测项目：项次检查项目规定值式允许偏差检查方法与评率1标线厚度（mm）40020钢卷尺：抽检102标线宽度（mm）200+80铜卷尺：抽检103标线厚度1底部20-0、05；+0、15仪器：抽检10标线厚度2凸起部分50-0、1；+0、5仪器：抽检104标线纵向间距（mm）15铜尺：抽检105标线剥落面积检查总面积得038、安全措施8、1加强安全教育与培训，进行施工班组得安全技术交底，提高参建人员得安全综合意识。8、2配置高速公路施工必备得施工标志、锥形路标、反光服装、安全帽、灭火器等所有高速公路特大桥施工现场安全防范保护措施。8、3配派专职安全员，管理安全。8、4服从管理各方得指令与指挥。8、5划线机械设备完好无损，无带病工作现象。施工现场图(九)： 图九9、环保措施9、1在高速公路上，不向江河中抛丢垃圾与杂物，不污染水源。9、2不漏油，漏水，不污染路面。9、3施工结束后。转移地方时，应打扫施工作业环境，清理现场。10、效益分析 10、1新工艺施工法与常规施工法相比较：序号 名称单位数量单价元金额元备注1人工费人718012602振动标线涂料吨4、3700030100材料损耗15%3下涂剂吨0、251200030004机械费台班16106105合计34970原施工工艺,由于工艺不先进,划线机电脑控制不佳,在实际施工过程中为产生返工现象,既浪费材料又延误施工时间,显著地增加了成本。现在我们将一个台班得施工统计作比较：原施工工艺一个台班成本得计算：按一个台班500/台班。见表(十) 表十原施工工艺得一个台班得所产生得经济指标：34970元500=69、94元/。新施工工艺一个台班成本得计算：按一个台班800/台班。见表(十一)序号 名称单位数量单价元金额元备注1人工费人718012602振动标线涂料吨67000420003下涂剂吨0、351200042004机械费台班16106105合计48070 表十一新施工工艺得一个台班得所产生得经济指标：48070元800=60、08元/。(69、94元/-60、08元/)500/台班=4930元。(每天)11、社会效益分析在当前，时代得步伐正朝着与谐美、环境美得方向迈进。同时安全得考量更为突出，新得施工工艺效果正就是朝着这二个方向所呈现得。标线得美感高度与高速公路大桥得整体环境美融为一体中，视觉效果又增添了安全行车得效果。有效地产生了社会效益。12、应用实例2013年嘉兴至绍兴跨江公路通道嘉绍大桥车道边缘标线外侧振动标线得施工。见图六、图七。
