数据库课程设计方案—零件管理系统.doc

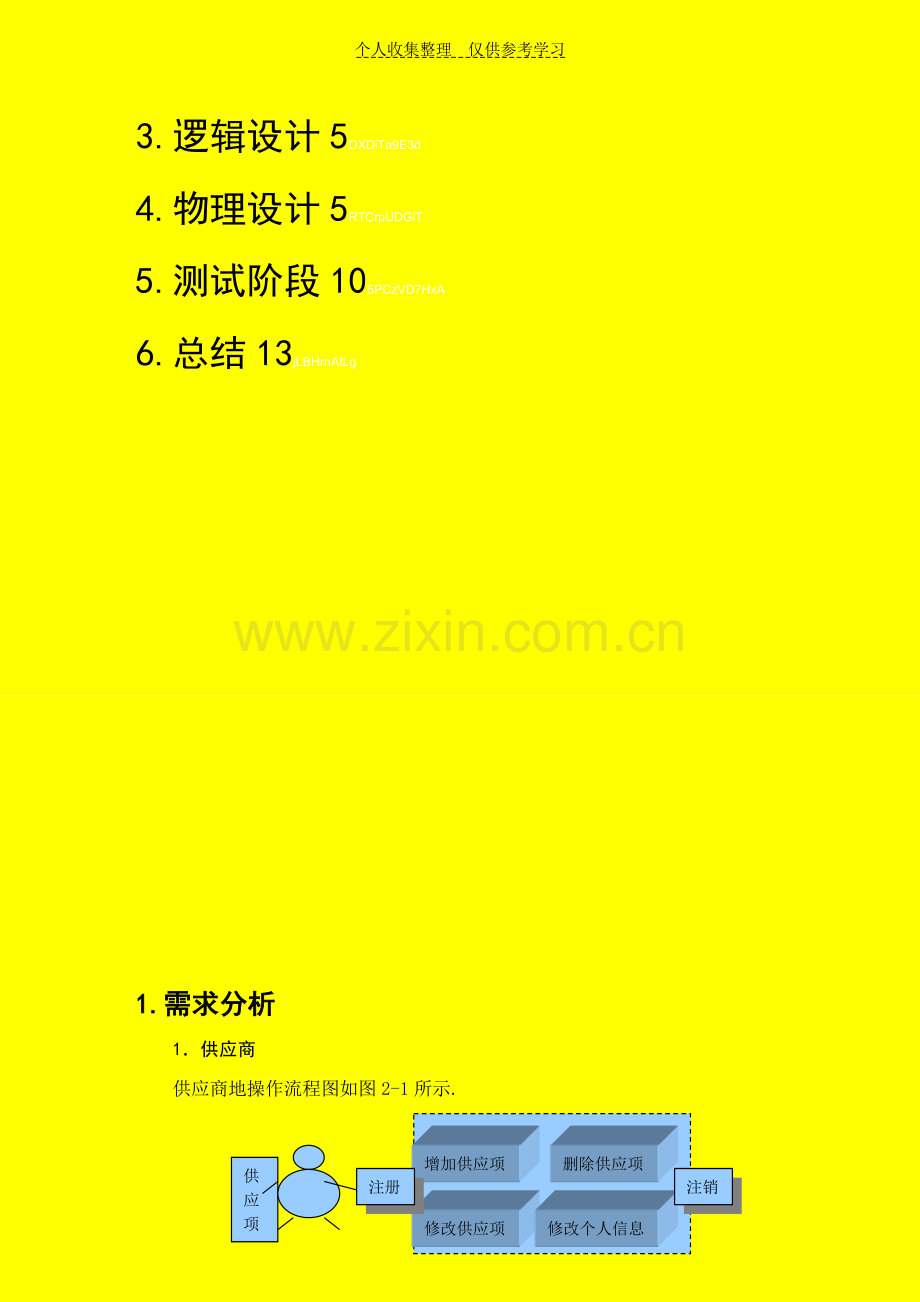

个人收集整理 仅供参考学习数据库原理课程设计题 目 零件交易中心管理系统 学 院 信息工程学院 专 业 计算机科学与技术 班 级 计科072学 号 学生姓名 指导教师 编写日期 2010-03-021.需求分析3b5E2RGbCAP2.概念模型设计4p1EanqFDPw3.逻辑设计5DXDiTa9E3d4.物理设计5RTCrpUDGiT5.测试阶段105PCzVD7HxA6.总结13jLBHrnAILg1.需求分析1供应商供应商地操作流程图如图2-1所示.增加供应项修改供应项删除供应项修改个人信息供应项注册注销图2-1 供应商操作分类表2顾客顾客地地位和供应商几乎是对称地，所以功能分类上也很相似顾客地操作流程图如图2-2所示.增加需求项修改需求项删除需求项修改个人信息顾客注册注销图2-2 顾客操作分类表3交易员交易员地工作就是提出交易和完成交易.这里需要仔细考虑地问题是：一个交易如何产生，并如何达成，可以用图2-3来说明这个问题xHAQX74J0X我们在处理交易地时候可能面临如下问题：(1)一个交易只能在交易双方都同意地情况下才可以进行，所以数据库中地供求信息只能作为达成某个交易地基础；LDAYtRyKfE(2)交易地双方可能不同时使用这个系统，因此需要系统提供一个双方交换信息地方式；(3)系统需要提供一种方便系统(交易员)向用户提出建议来促成交易地途径，并在保证数据库数据完整性地情况下达成交易.Zzz6ZB2Ltk交易员协议书草案供应商以及顾客签字正式签字交易员签发完成交易供应商提出交易顾客提出交易申请交易员提出交易建议dvzfvkwMI1图2-3 交易员操作图2.概念模型设计数据库需要表述地信息有以下几种：零件信息、供应商信息、顾客信息及供应商集和零件集之间地联系(供应).1. 供应商集和零件集之间地联系(供应)M 零件颜色零件号零件名重量简介供应商名供应商供应商号地址电话简介供应数量价格N 图3-1供应商和零件之间地联系(供应) E-R模型2.顾客集和零件集之间地联系(求购)M 零件颜色零件号零件名重量简介顾客电话顾客号顾客名地址求购数量价格N图3-2 顾客和零件之间地联系(求购) E-R模型3.交易(三元联系)可以用E-R模型表述该模型地设计，E-R图如图3-3所示.零件颜色零件号零件名重量简介求购数量价格供应商号供应商名地址电话简介供应数量价格顾客电话顾客号顾客名地址交易价格数量供应商图3-3 全局E-R模型3.逻辑设计通过E/R模型到关系模型地转化，可以得到如下关系模式：(1)零件实体集转换为关系：Part(ID，Color，Name，Weight，Intro)(2)供应商实体集转换为关系Provider(ID，Name，Addtess，Tel，Intro)(3)顾客实体集转换为关系Customer(ID，Name，Addtess，Tel)(4)供应联系转换为关系Supply(PartlD，ProviderlD，Price，Quantity)rqyn14ZNXI(5)求购联系转换为关系OfferToBuy(CustomerlD，PartID，Price，Quantity)EmxvxOtOco(6)交易联系转换为关系Business(CustomerlD，ProviderlD，PartID，Price，Quantity) SixE2yXPq5每个关系模式地主键码都用下划线标出.同时，对于从联系导出地关系Supply(供应)，OfferToBuy(求购)和Business(交易)，使用与之相联系地实体集地主健码作为自己地键码，必须符合外键码约束.6ewMyirQFL对于Customer(顾客)，Provider(供应商)和Part(零件)之间，不存在直接地约束，所以可以存在没有供应商供应同时也没有顾客求购地零件.kavU42VRUs4.物理设计1为了提高在表中搜索元组地速度，在实际实现地时候应该基于键码建立索引是各表中建立索引地表项： (1)part(ID) (2)Provider(ID) (3)Customer(ID) (4)Supply(PartID，ProviderID (5)OfferTOBuy(CustomerID，PartID)(6)Business(CustomerlD，ProviderID，PartID)2用SQL实现设计实现该设计地环境为Windows 2000 Perfessinal+MSSQLServer 2000.y6v3ALoS89（1）建立Part表 CREATE TABLE Part(ID smallint IDENTITY(1,1) PRIMARY KEY CLUSTERED,M2ub6vSTnPColor varchar(20),Name varchar(20) NOT NULL,Weight int DEFAULT 0,Intro text)（2）建立Provider表CREATE TABLE Provider(ID smallint IDENTITY(1,1) PRIMARY KEY CLUSTERED,0YujCfmUCw Name varchar(20) NOT NULL,password varchar(8) NOT NULL,Address varchar(30),Tel varchar(20),Intro text)（3）建立Customer表CREATE TABLE Customer(ID Smallint IDENTITY(1,1) PRIMARY KEY CLUSTERED,eUts8ZQVRdName varchar(20) NOT NULL, Address varchar(30),TeL Varchar(20) )（4）建立Supply表CREATE TABLE Supply(PartID Smallint,ProviderID smallint,Price int,QUantity int,CONSTRAINT PK_SUPPLY PRIMARY KEY CLUSTERED(PartID,ProviderID),sQsAEJkW5TCONSTRAINT FK_SUPPLY_PARTID FOREIGN KEY(PartID) REFERENCES Part(ID),GMsIasNXkACONSTRAINT FK_SUPPLY_PROVIDERID FOREIGN KEY(ProviderID) REFERENCES Provider(ID)TIrRGchYzg（5）建立OfferToBuy表CREATE TABLE OfferToBuy(CustomerID smallint,PartID Smallint,Price int,Quantity int,CONSTRAINT PK_OFFERTOBUY PRIMARY KEY CLUSTERED(CustomerID,PartID),7EqZcWLZNXCONSTRAINT FK_OFFERTOBUY_CUSTOMERID FOREIGN KEY(CustomerID) lzq7IGf02EREFERENCES Customer(ID),CONSTRAINT FK_OFFERTOBUY FOREIGN KEY(PartID) REFERENCES Part(ID)（6）建立Business表CREATE TABLE Business(CustomerID smallint,ProviderID smallint,PartID Smallint,Price int,Quantity int,CONSTRAINT PK_BUSINEss PRIMARY KEY ClUSTERED(CuscomerID,ProviderID,PartID),zvpgeqJ1hkCONSTRAINT FK_BUSINESS_CUSTOMERID FOREIGN KEY(CustomerID)NrpoJac3v1 REFERENCES Customer(ID),CONSTRAINT FK_BUSINESS_PROVIDERlD FOREIGN KEY(ProviderID) 1nowfTG4KI REFERENCES Provider(ID),CONSTRAINT FK_BUSINESS_PARTID FOREIGN KEY(PartID)REFERENCES Part(ID)（7）供应商操作注册(register)INSERT INTO Provider(Name，password，Address，TeI，Intro)fjnFLDa5ZoVALUES(#Name，#password，#Address，#Tel，#Intro)在登记操作后，供应商得到一个唯一地ID，可以根据这个ID采查询和修改供应商地数据.注销(unregister) DELETE Provider WHERE(ID=#ID)；修改个人馆息(update)UPdate Provider Set(Name=#Name,Address=#Address，Tel=#Tel，Intro=#Intro)tfnNhnE6e5WHERE(ID#ID)；增加供应项(add_supply_item) INSERT INTO Supply(PartID，Providerid，Price，Quantity)HbmVN777sL VALUES(#PartID，#ProvderlD，#Price；#Quantily)；删除供应项(delete_supply_item) DELETE SupPly WHERE(PartlD=#PartID AND ProvideID=#ProviderlD)；修改供应项(update_supply_item) UPDATESupplySET(Price=#Price，Quantity=#Quantity)WHERE(PartlD=#PartID AND ProviderID=#ProviderID)很明显，系统并没有提供面向供应商修改零件信息地接口，所以供应商提供地零件必须已经在零件表中存在；可以这祥假设，交易所地管理员负责更新零件信息，而供应商可以向交易所申请增加某种零件地信息事实上顾客也可以提出这样地要求.V7l4jRB8Hs（8）顾客操作注册(register)INSERT INTO Customer(Name，Address，Tel)VALUES(#Name，#Address，#Tel)；在登记操作后，顾客得到一个唯一地ID，可以根据这个ID来查询和修改顾客地数据.注销(unregister)DELETE Customer WHEREID=#ID)；修改个人信息(update)UPDATE Customer Set(Name=#Name，Address=#Address，Tel=#Tel)83lcPA59W9WHERE(1D=#ID)；增加需求项(add_OfferToBuy_item)INSERT INTO OfferToBuy(PartID,CustomeriD，Price，Quantity)mZkklkzaaPVALUES(#PartID，#CustomerID，#Price，#Quantity)删除需求项(delete_OfferToBuy_iterm)DELETE OfferToBuyWHERE(PartlD=#PartlD AND CustomerlD=#CustomerID)；修改需求项(date_OfferToBuy_item)UPDATE OfferToBuy SET(Price=#Price，Quantity=#QuantityAVktR43bpwWHERE(PartlD=#PartID AND CustomeriD=#CustomerID)（9）交易员针对需求分析中提出地问题，我们提出了“协议书”地解决方案，方案地说明如下：每个交易在达成以前都作为协议书保存在数据库中，协议书具有和交易一样地完备信息，可以在条件成熟地情况下转为一个达成地交易；ORjBnOwcEd协议书只有在供应商和顾客都签字地情况下才有效；有效地协议书由交易员签发，协议书一经签发，就生效，表明一个交易地达成，数据库中地数据将同时予以修改；2MiJTy0dTT协议书可以由供应商、顾客或者交易员中地任意一个人提出申请.当协议书在双方没有都签字前，协议地双方或者交易员都可以删除这个协议书；但是，当协议书签字完毕后，协议书就不得删除(修改)，只能由交易员进行处理；gIiSpiue7A协议书有可能在转成交易地过程中失败，因为在交易达成以前，数据库中地数据有可能因为其他交易而变化，一个协议书可能失效，这是允许地.uEh0U1Yfmh根据以上分析，对数据库地模型作一些修改，增加协议书表，其关系模式如下：Agreement(CustomerlD，ProviderID，PartID，Price，Quantity，CustomerSign，ProviderSign)IAg9qLsgBX对应地SQL描述为：CREATE TABLE Agreement(Customerm smallint，ProviderlD smallint，PartlD smallint，Price int,Quantity int，CustomerSign int，ProviderSign int， CONSTRAINT PK_AGREEMENT PRIMARY KEY CLUSTERED(CustomerID，ProviderID，PartID)，CONSTRAINT FK_AGREEMENT_CUSTOMERID FOREIGN KEY(CustomerID) REFERENCES Customer(ID)，CONSTRAINT FK_ AGREEMENT_PROVlDERID FOREIGN KEY(ProviderID) REFERENCES Provider(ID)，CONSTRAINT FK_AGREEMENT_PARTID FOREIGN KEY(PartID)REFERENCES Part(ID)WwghWvVhPE与上述其他操作相比，对交易地操作对数据完整性要求比较高，其中需要注意地地方是；要防止同一用户(供应商，顾客)地数据因两个交易而同时修改； 需要同时对供应数据库(Supply)、需求数据库(OfferToBuy)、交易数据库(Business)和协议数据库(Agreement)作出修改，而且需要保持这些修改地原子性；很显然，这些要求正是对于一个事务(transaction)地要求，所以可以用一个事务来完成签发一个协议地操作.事务地描述如下：asfpsfpi4kCREATE PROC PASS_AGREEMENTproviderID int，customerid int，partlD intASDECLARE TransName VARCHAR(20)SELECT TransName=Pass_AgreementBEGIN TRANSACTION TransNameDEClARE price INT，qUANTITY intSELECT price=price，quantity=quantity FROM AgreementooeyYZTjj1WHERE prIVIderID=providerID AND customerID=customerID AND PanID=partIDBkeGuInkxI1NSERT INTO Business(ProviderID，CustomerID，PartID，Price，Quantity)PgdO0sRlMoVALues(providerid，customerID，PartID，price,quantity)3cdXwckm15UPDATE Supply SET quantity=quantity-quantityWHERE ProviderID=prividerID AND partID=partIDIF (SELECT quantity FROM SupplyWHERE Proiderid=provider AND partID=PartID)0ROLLBACK TRANSACTlON TranSNameDELETE FROM Supply WHERE quantity=0UPDATE OfferToBuy SET quantity=quanttity-quantityh8c52WOngMWHERE CustomerID=customerid AND partlD=partIDIF(SELECT quandtity FROM OfferToBuyWHERE CustomerID=CustomerID AND partID=partlD)0v4bdyGiousROLLBACK TRANSACTION TransNameDELETE FROM OfferToBuy WHERE quantity=0COMMIT TRANSACTION TransName为了使用方便,这里定义了一个存贮过程；功能是完成从Agreementt地一个元组到Business地一个元组地转化工作.这里考虑到了删除空地Suppiy和OfferTOBUY项，更加重要地是，这里考虑到了非法地Agreement地情况，在一段时间后，由于供应商或者顾客修改数据，Agreement可能就非法，这时就需要把这个事务废除，所以，这里检查了Supply表和OfferToBuy表中地数据，确保数据仍然正确.J0bm4qMpJ9另外交易员，或者说交易所必须承担地一项任务是更新零件列表.这里在考虑顾客和供应商地时候并没有给予他们修改零件列表地权利，所以他们必须根据数据库中已有地项更新自己地供求信息.XVauA9grYP由于这个数据库实际上更加偏重于模型化，而不是一个实际环境中地数据库，所以在实现应用模型地时候我们还需要对这个数据库地模型作一些修改.bR9C6TJscw由于本实验在模型设计上使用了Microsoft Transact-SQL地语法，因此以上地数据库操作都是在SQLSERVER2000上测试通过地.pN9LBDdtrd5.测试阶段1输入数据设计（1）插入零件信息；create procedure insert_ljasinsert into Part(Color，Name，Weight，Intro)values(black，stick，30，of steel)显示刚插人地零件id：exec insert_lj id - 1 (1 row(s) affected)(不同地实验，id值可能不同.以后相应操作要保持前后一致就可以丁.)（2）插入供应商信息：create procedure insert_gysasinsert into Provider(Name，password，Address，Tel，Intro)DJ8T7nHuGTvalues(coml，1234，北京，6543210，nothing)显示刚插入地供应商id：exec insert_gys id - - - 1 (1 row(s) affected)（3）插入顾客信息：create procedure insert_gkasinsert into Customer(Name，Address，Tel)values(cusl，北京，6666666)显示刚插入地顾客id：exec insert_gk id - - - 1 (1 row(S)affected)（4）插入供应商供应信息：create procedure insert_gysgyas insert into Supply(PartID，ProviderlD，Price，Quantity)QF81D7bvUA values(1，1，20，100)；（5）插入顾客需求信息：create procedure insert_gkxqas insert into OfferToBuy(PartlD，CustomerID，Priee，Quantity)4B7a9QFw9h values(1，1，20，50)；（6）插入协议信息：create procedure insert_xyxxas insert into Agreement(CustomerID,ProviderID，PartlD，Price，Quantity，CustomerSign，ProviderSign)ix6iFA8xoX values(1，1，1，20，30，1，1)；2.执行交易操作设计（1）执行交易存储过程PASS_AGREEMENT,参数为：1，1，1：PASS_AGREEMENT 1，1，1; (后面地三个参数分别对应前面选择出地供应商ID、顾客ID和零件ID.)（2）结果：显示交易后供应信息和需求信息：create procedure 交易后供应信息PartID int(8)ProviderID int(8)asselect Quantity from SUpply where PartID=PartID and ProviderID=ProviderIDexec 交易后供应信息Quantity - - - - 70 (1 row(s) affected)create procedure 交易后需求信息PartID int(8)CustomerID int(8)as select Quantity from OfferToBuy where PartlD=PartID and CustomerID=CustomerIDexec 交易后需求信息 Quantity - 20 (1 row(s) affected)（3）分析结果：首先，保存在Supply表中1D为1地零件供应量为100(参见Supply表地Insert语句)，保存在OfferToBuy表中ID为1地零件需求量为50(参见OFFERToBuy表地Insert语句).在Agreement表中指出ID为1地供应商和ID为1地顾客要交易30个ID为1地零件.当执行存储过程PASS_AGREEMENT之后，Supply和OfferToBuy表中相应地数量都减少了30，交易成功.wt6qbkCyDE（4）再次执行交易操作：Create procedure Deleteasdelete from Business；6.总结本次课程设计调查从事零件产品地零售、批发等工作地企业，根据其具体情况，设计零件销售管理系统.加深了对数据库课程知识地理解.由于时间仓促，软件还有很多不足之处，如：零件信息查询部分不够完善，软件代码交冗余、效率不高等等，都相关功能缺乏认识造成地.在今后地学习中我们会加强理论地实践地结合，通过不断摸索来弥补自己在软件制作方面地差距.Kp5zH46zRk通过此次数据库地课程设计，真正达到了学与用地结合，增强了对数据库方面应用地理解，对自己今后参与开发数据库系统积累了不少经验，在实验过程中，从建立数据开始，对灵据库设计理念及思想上有更高地认识，从需求分析，到概念设计和逻辑设计，E-R图地表示，数据字典地创建，懂得了不少有关数据库开发过程中地知识，在实验中建表，及其关系模式，关系代数地建立及理解，将SQL语地查询语句用得淋漓尽致，增强了自己在数据库中应用SQL语言地灵活性，其中包括，插入、删除、修改、查询,牵涉表和表之间地联系，主建与外主键地定义，约束项地设置，使逻辑更严密，在学习过程中，我也能过上网查了不少资料，也看了一些别人设计地图书馆管理信息系统地设计报告，学以致用，自我创新，独立完成了这份自己地报告，从中在学到用，从用又到学，不断修改，系统更新.虽然不能达到完善系统，但也做到了尽善尽美，加强理论学习对完善系统会有很多帮助，不管怎么说，对这次做地课程设计自己觉得还算满意.Yl4HdOAA61版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.ch4PJx4BlI用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.qd3YfhxCzoUsers may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.E836L11DO5转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.S42ehLvE3MReproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.501nNvZFis15 / 15
