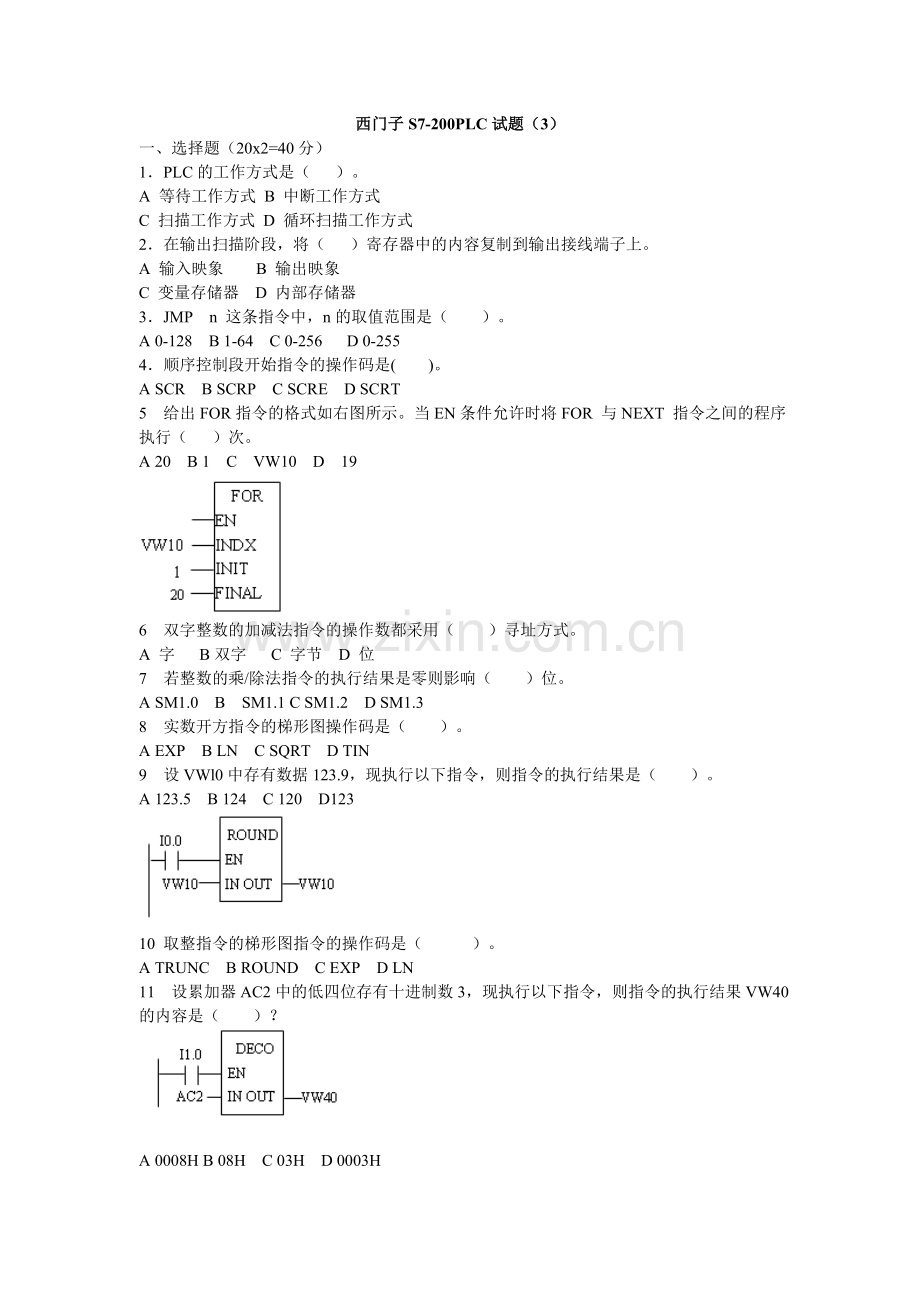

西门子S7-200PLC试题（3）
一、选择题（20x2=40分）
1．PLC的工作方式是（ ）。
A 等待工作方式 B 中断工作方式
C 扫描工作方式 D 循环扫描工作方式
2．在输出扫描阶段，将（ ）寄存器中的内容复制到输出接线端子上。
A 输入映象 B 输出映象
C 变量存储器 D 内部存储器
3．JMP n 这条指令中，n的取值范围是（ ）。
A 0-128 B 1-64 C 0-256 D 0-255
4．顺序控制段开始指令的操作码是( )。
A SCR B SCRP C SCRE D SCRT
5 给出FOR指令的格式如右图所示。当EN条件允许时将FOR 与NEXT 指令之间的程序执行（ ）次。
A 20 B 1 C VW10 D 19

6 双字整数的加减法指令的操作数都采用（ ）寻址方式。
A 字 B双字 C 字节 D 位
7 若整数的乘/除法指令的执行结果是零则影响（ ）位。
A SM1.0 B SM1.1 C SM1.2 D SM1.3
8 实数开方指令的梯形图操作码是（ ）。
A EXP B LN C SQRT D TIN
9 设VWl0中存有数据123.9，现执行以下指令，则指令的执行结果是（ ）。
A 123.5 B 124 C 120 D123

10 取整指令的梯形图指令的操作码是（ ）。
A TRUNC B ROUND C EXP D LN
11 设累加器AC2中的低四位存有十进制数3，现执行以下指令，则指令的执行结果VW40的内容是（ ）？

A 0008H B 08H C 03H D 0003H

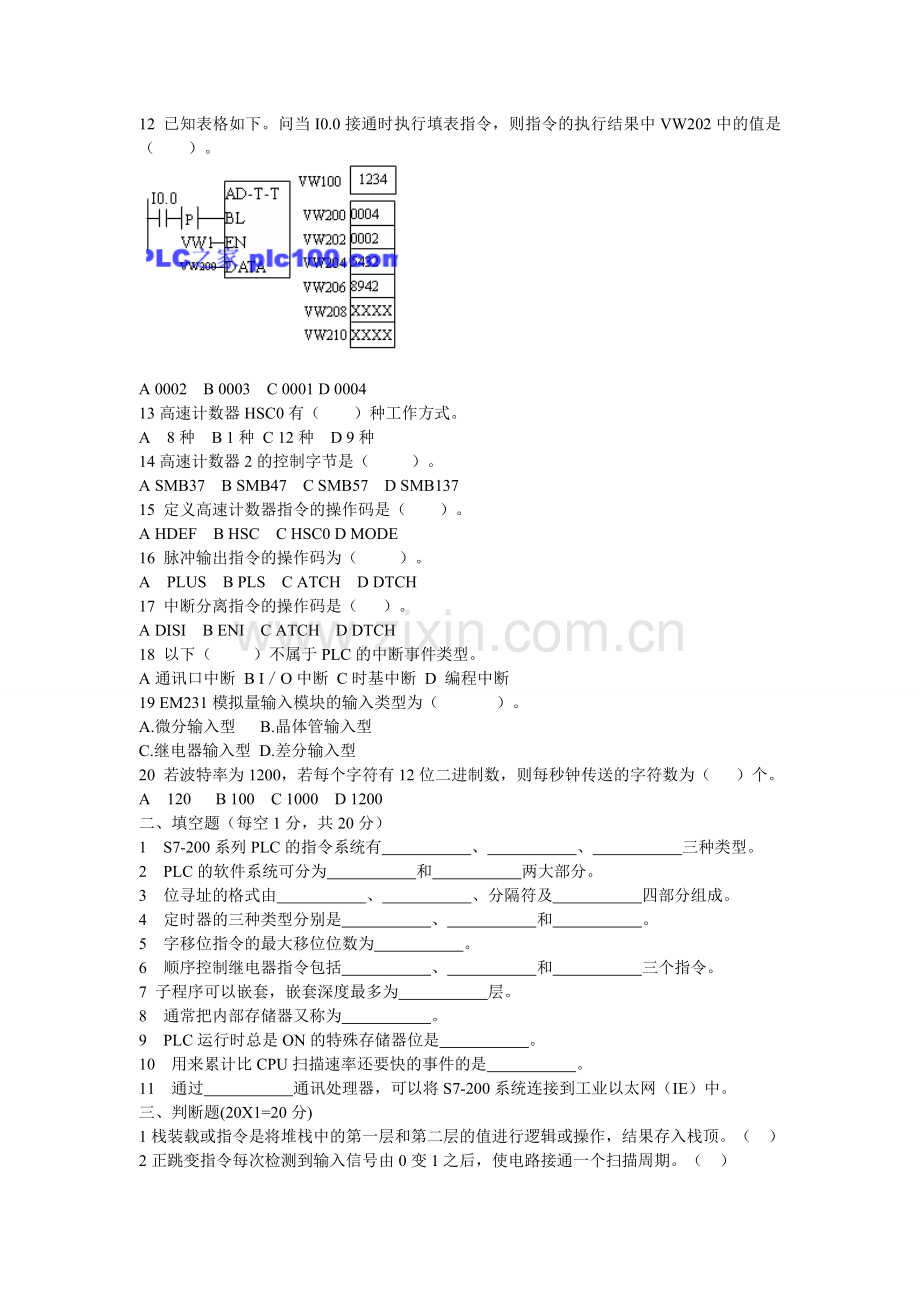

12 已知表格如下。问当I0.0接通时执行填表指令，则指令的执行结果中VW202中的值是（ ）。

A 0002 B 0003 C 0001 D 0004
13高速计数器HSC0有（ ）种工作方式。
A 8种 B 1种 C 12种 D 9种
14高速计数器2的控制字节是（ ）。
A SMB37 B SMB47 C SMB57 D SMB137
15 定义高速计数器指令的操作码是（ ）。
A HDEF B HSC C HSC0 D MODE
16 脉冲输出指令的操作码为（ ）。
A PLUS B PLS C ATCH D DTCH
17 中断分离指令的操作码是（ ）。
A DISI B ENI C ATCH D DTCH
18 以下（ ）不属于PLC的中断事件类型。
A通讯口中断 B I／O中断 C时基中断 D 编程中断
19 EM231模拟量输入模块的输入类型为（ ）。
A.微分输入型 B.晶体管输入型
C.继电器输入型 D.差分输入型
20 若波特率为1200，若每个字符有12位二进制数，则每秒钟传送的字符数为（ ）个。
A 120 B 100 C 1000 D 1200
二、填空题（每空1分，共20分）
1 S7-200系列PLC的指令系统有 、 、 三种类型。
2 PLC的软件系统可分为 和 两大部分。
3 位寻址的格式由 、 、分隔符及 四部分组成。
4 定时器的三种类型分别是 、 和 。
5 字移位指令的最大移位位数为 。
6 顺序控制继电器指令包括 、 和 三个指令。
7 子程序可以嵌套，嵌套深度最多为 层。
8 通常把内部存储器又称为 。
9 PLC运行时总是ON的特殊存储器位是 。
10 用来累计比CPU扫描速率还要快的事件的是 。
11 通过 通讯处理器，可以将S7-200系统连接到工业以太网（IE）中。
三、判断题(20X1=20分)
1栈装载或指令是将堆栈中的第一层和第二层的值进行逻辑或操作，结果存入栈顶。（ ）
2正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。（ ）
3TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。（ ）
4块传送指令的操作数N指定被传送数据块的长度，采用双字寻址。（ ）
5定时器类型不同但分辨率都相同。（ ）
6 EM231热电阻模块是专门将热电阻信号转为数字信号的智能模块。（ ）
7 RS-232串行通信接口使用的是正逻辑。（ ）
8数据通信的树型结构，可以直接在同级站点间进行数据传输，不必要通过上一级站点的转接来实现。（ ）
9暂停指令能够使PLC从RUN 到STOP，但不能立即终止主程序的执行。（ ）
10使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令. （ ）
11整数的加减指令的功能是将两个8位的整数相加减，得到一个8位的整数结果。（ ）
12TRUNC指令把32位实数转换成32位符号数，小数部分按照四舍五入原则处理。（ ）
13 PTO为高速脉冲串输出，它可输出一定脉冲个数和一定周期的占空比为50%的方波脉冲。（ ）
14 中断分离指令DTCH截断一个中断事件(EVNT)和所有中断程序的联系，但并不禁止该中断事件。 （ ）
15并行数据通信常用于远距离的数据传输场合。通常计算机内部各部件之间的数据交换都采用并行通讯。（ ）
16系统管理程序的主要功能是管理程序的执行和存储空间分配管理。（ ）
17 开关量逻辑控制程序是将PLC用于开关量逻辑控制软件，一般采用PLC生产厂家提供的如梯形图、语句表等编程语言编制。（ ）
18 PLC是采用“并行”方式工作的。（ ）
19存储器AI、AQ只能使用双字寻址方式来存取信息。（ ）
20间接寻址是通过地址指针来存取存储器中的数据。（ ）
四、编程题（3题共20分）
1． 某组合机床的工作循环图及元件动作表如下所示。现用顺序控制继电器指令编写控制程序。（7分）

2．1049 采用一只按钮，每隔三秒钟顺序启动三台电动机，试编写程序。（7分）

3．1020 将下面的梯形图程序转换成语句表指令形式。（6分）

西门子S7-200PLC试题（3）答案

一、选择题（20x2=40分）
1 D 2 B 3 D 4A 5A 6 B 7A 8C 9B 10A 11A 12 B 13A 14C 15A 16 B 17 D 18 D 19 D 20 B
二、填空题（每空1分，共20分）
1梯形图，语句表，功能块
2用户程序，系统程序
3存储器标识符，字节地址，位号
4 TON，TOF，TONR
5 16
6 SCR，SCRT，SCRE
7 8
8中间存储器
9 SM0.0
10 高速计数器
11 CP-243-1 IT
三、判断题(20X1=20分)
1对 2 对 3 错 4 错 5 错 6 对 7 错 8 错 9 错 10 对 11 错 12 错 13 对 14错 15 错 16 错 17 对 18 错 19 错 20 对

2

四编程题（3题共20分）
1
I0.0
S0.0
( S )
1
S0.0
SCR
SM0.0
Q0.0
( )
I0.1
S0.1
( SCRT)
(SCRE)
S0.1
SCR
SM0.0
Q0.1
( )
I0.2
S0.2
( SCRT)
(SCRE)
A
S0.2
SCR
SM0.0
Q0.2
( )
I0.3
S0.3
( SCRT)
(SCRE)
S0.3
SCR
SM0.0
Q0.0
( R )
3
(SCRE)
A

2
M0.0
IN TON

PT
60
T37
I0.0
( )
M0.0
M0.0
I0.1
Q0.0
M0.0
( )
Q0.0
I0.1
T37
>=I
30
( )
Q0.1
T37
( )
Q0.2
A
A

3 LDN I0.0
LPS
LD I0.1
O Q0.0
ALD
AN I0.2
AN Q0.1
= Q0.0
LRD
LD I0.2
O Q0.1
ALD
AN I0.1
AN Q0.0
= Q0.1
LPP
LD I0.3
O Q0.2
ALD
= Q0.2
