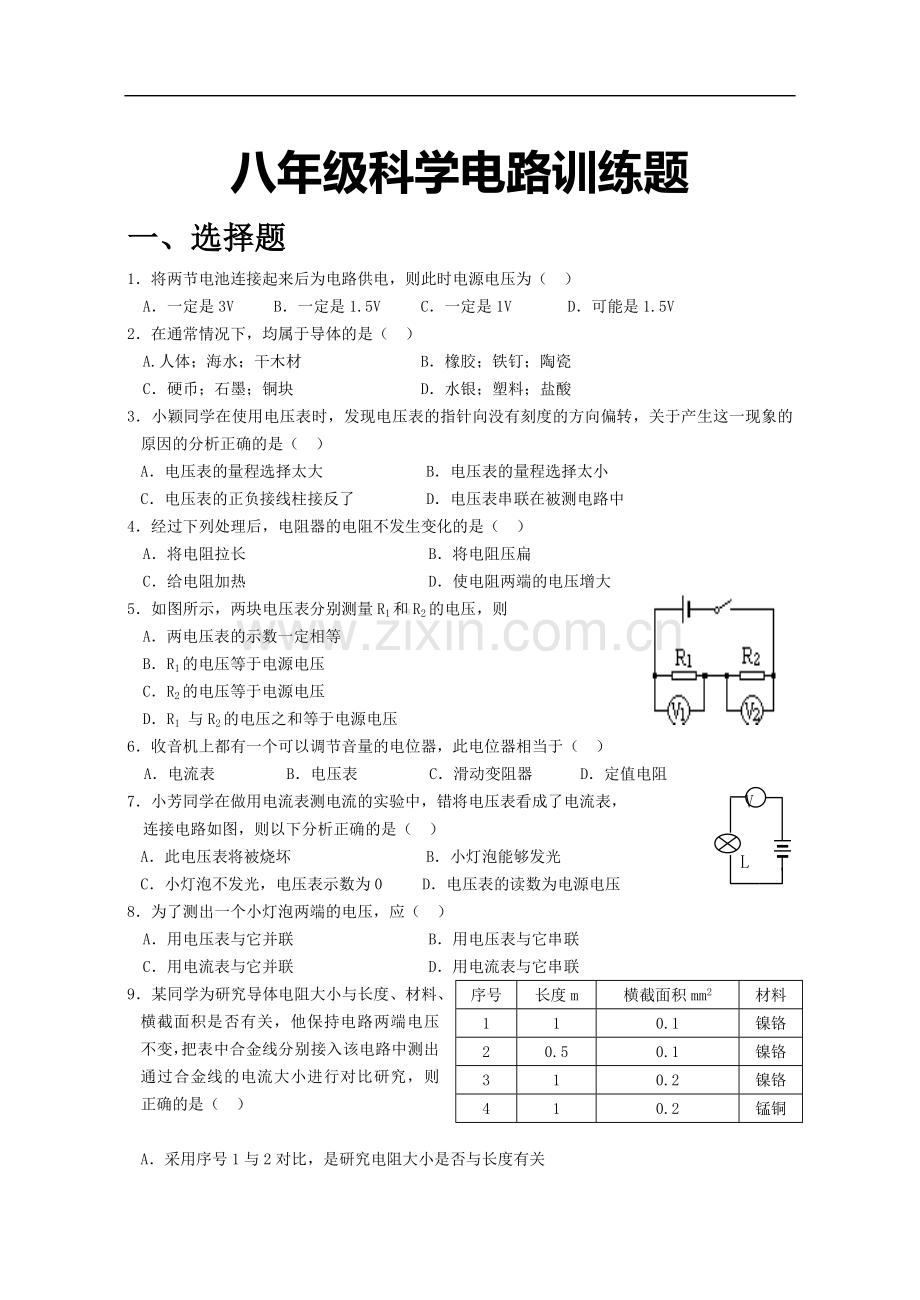

八年级科学电路训练题
一、选择题
1．将两节电池连接起来后为电路供电，则此时电源电压为（　）
A．一定是3V　　 B．一定是1.5V 　　C．一定是1V　　　 D．可能是1.5V
2．在通常情况下，均属于导体的是（　）
A.人体；海水；干木材 　　　　　　　B．橡胶；铁钉；陶瓷
C．硬币；石墨；铜块　　　　　　　　D．水银；塑料；盐酸
3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（　）
A．电压表的量程选择太大 　　　　　　B．电压表的量程选择太小
C．电压表的正负接线柱接反了　　　　 D．电压表串联在被测电路中
4．经过下列处理后，电阻器的电阻不发生变化的是（　）
A．将电阻拉长　　　　　　　　　　　 B．将电阻压扁
C．给电阻加热　　　　　　　　　　　 D．使电阻两端的电压增大
5．如图所示，两块电压表分别测量R1和R2的电压，则
A．两电压表的示数一定相等
B．R1的电压等于电源电压
C．R2的电压等于电源电压
D．R1 与R2的电压之和等于电源电压
6．收音机上都有一个可以调节音量的电位器，此电位器相当于（　）
L
V
A．电流表 　　　　B．电压表　　　　 C．滑动变阻器　　　D．定值电阻
7．小芳同学在做用电流表测电流的实验中，错将电压表看成了电流表，
连接电路如图，则以下分析正确的是（　）
A．此电压表将被烧坏 　　　　　1　1　B．小灯泡能够发光
C．小灯泡不发光，电压表示数为0 　D．电压表的读数为电源电压
8．为了测出一个小灯泡两端的电压，应（　）
A．用电压表与它并联 　　　　　　　　B．用电压表与它串联
C．用电流表与它并联　　　　　　　　 D．用电流表与它串联
序号
长度m
横截面积mm2
材料
1
1
0.1
镍铬
2
0.5
0.1
镍铬
3
1
0.2
镍铬
4
1
0.2
锰铜
9．某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（　）

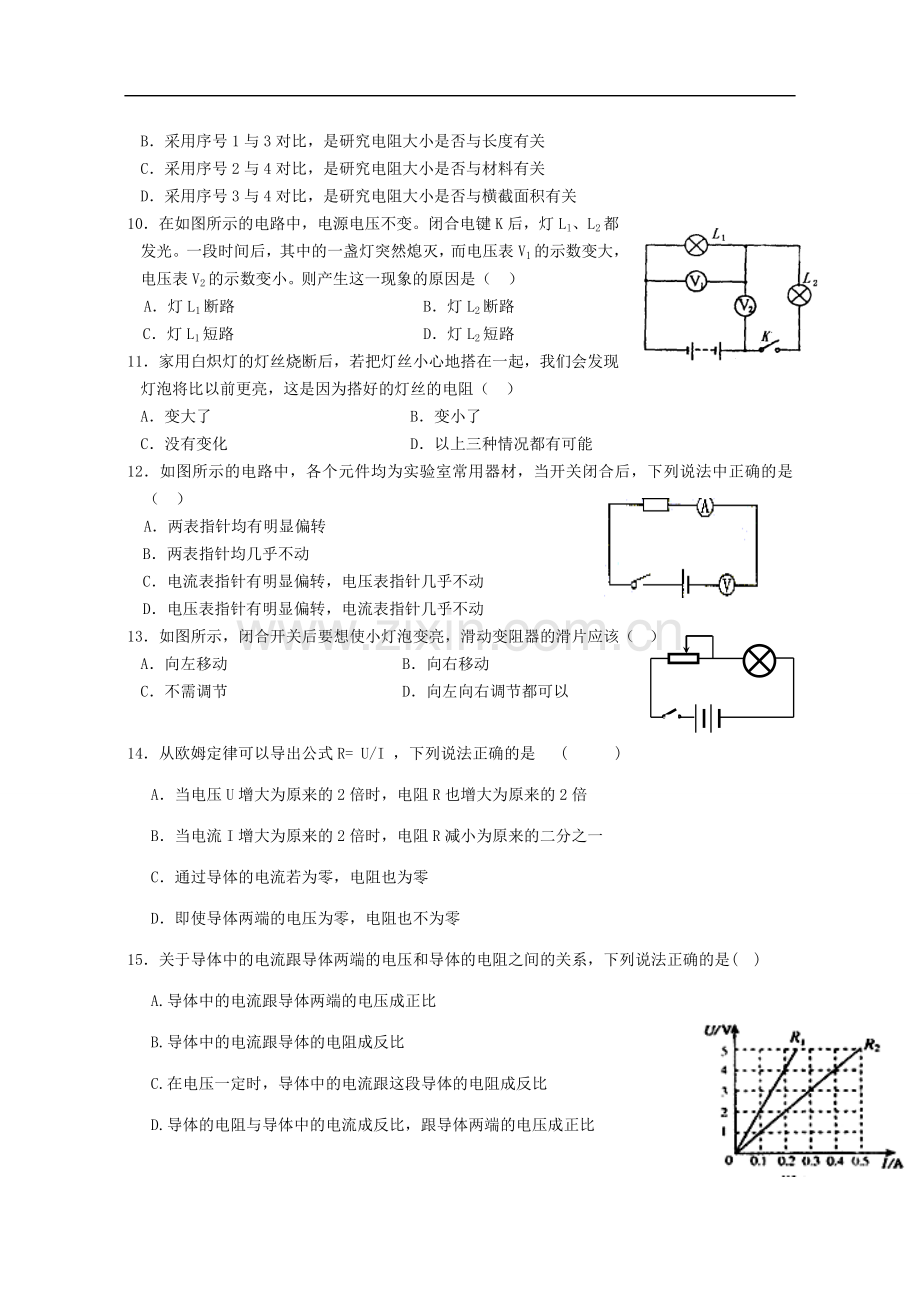

A．采用序号1与2对比，是研究电阻大小是否与长度有关
B．采用序号1与3对比，是研究电阻大小是否与长度有关
C．采用序号2与4对比，是研究电阻大小是否与材料有关
D．采用序号3与4对比，是研究电阻大小是否与横截面积有关
10．在如图所示的电路中，电源电压不变。闭合电键K后，灯Ll、L2都发光。一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。则产生这一现象的原因是（　）
A．灯L1断路 B．灯L2断路
　C．灯L1短路 D．灯L2短路
11．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（　）
A．变大了 　　　　　　　　　　　　B．变小了
C．没有变化 　　　　　　　　　　　D．以上三种情况都有可能
12．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（　）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
13．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（　）
A．向左移动　　　　　　　　　　　B．向右移动
C．不需调节　　　　　　　　　　　D．向左向右调节都可以

14．从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( )
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
15．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是( )
A.导体中的电流跟导体两端的电压成正比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时，导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
16．如图所示是两电阻R1、R2的U-I图线，由图可知( )
A．R1=20Ω R2=10Ω B．R1=10Ω R2=20Ω C．R1=30Ω R2=20Ω D．R1=20Ω R2=30Ω
17．有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（　　）
A．25Ω B．5Ω C．6Ω D．12Ω
18．两个组织分别为6Ω和3Ω的电阻，串联接在9V的电源两端，闭合开关后，电路中的电流为( )
A．6A B．3A C．1A D．0.5A
19．如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图
乙所示，则L1和L2两灯的电阻之比为( )
A．1：4 B．4：1
C．1：5 D．5：1
20．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（　　）
A．UAB＞UBC IAB＝IBC B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC D．UAB＝UBC IAB＜IBC
21．如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I。则下列关系正确的是（　　）
A、I1 ：I2 = 4 ：1 B、I1 ：I =1 ：5
C、I ：I2 = 5 ：1 D、I1 ：I = 4 ：5
22．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（　　）
A．通过粗电阻丝的电流较大 B．通过细电阻丝的电流较大　　
C．加在粗电阻丝两端的电压较大　　 D．加在细电阻丝两端的电压较大
23．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，
那么R1与R2的阻值之比为（　　　）
A．2：1 B．1：2 C．3：1 D．1：3
24．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的
滑片P，电流表A1的示数逐渐变小，这一过程中（　　）
　　A．滑片P是向左滑动的 B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小
25．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。
其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体
传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数
较大，则说明（　　）
　　A．气体的酒精浓度较大，R′阻值较小 B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小 D．气体的酒精浓度较小，R′阻值较大
26．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（　　）

27．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（　　）
A.它们都是采用控制变量的研究方法
B.它们的实验电路在教科书中是相同的
C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D.后者多次测量的目的是取电阻的平均值，减小误差
28．某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是（　　）
A．电流表的“＋”“－”接线柱接反了 B．待测电阻的绕线断了
C．线路接错，误把电压表串联接入电路 D．电流表量程偏小
29．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑
片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压
力F增大时，电流表与电压表示数变化情况是（　　）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
30．右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（　　）

31．如图所示电路，电源电压保持不变当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（ ）
A．电源电压为10V　　　　　　　　　
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
32．一只定值电阻接在12V电压的电源上，通过的电流为2A，若把它接在9V的电路中，则通过它的电流为 ( )
A．6Ω B．2A C.1.5A D.3V
33．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是( )
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1．5V太高

34.的物理意义是（ ）
A．加在导体两端的电压越大，导体的电阻越大
B．导体中的电流强度越大，导体的电阻越小
C．导体的电阻跟电压成正比，跟电流强度成反比
D．导体的电阻等于导体两端的电压与通过导体的电流强度之比值

35.某同学在探究“电流跟电压、电阻的关系”时，下列结论与如图所示图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小

36.两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4伏，那么第二个电阻两端的电压为（ ）
A．2伏 B．8伏 C．4伏 D．6伏

37.两个完全相同的小灯泡并联在电路中，若加在小灯泡上的电压是，通过两个小灯泡的总电流是，则小灯泡的电阻是（ ）
A． B． C． D．

38.两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω ”，把它们串联起来，两端允许加上的最高电压是（ ）
A．10伏 B．15伏 C．19伏 D．25伏

39.现有两个电阻串联在电路中，已知，如果电路两端的电压为，那么，两端的电压将是（ ）
A． B． C． D．
40.
如图所示，开关闭合后小灯泡L1两端的电压是，L2的电阻是，电源电压是，则L1的电阻是（ ）
A． B． C． D．

41.灯泡L1的电阻为，灯泡L2的电阻为，两个灯泡并联后接入电路中，若通过L1的电流强度为，则通过L2的电流强度为（ ）
A． B． C． D．

42.如图所示，电源电压保持不变，三个电阻的阻值分别是，，．当闭合开关后，电流表，，的示数分别为，，，则= ．

43.如图所示的电路中，，当开关断开时，安培表的示数为，当开关闭合时，安培表的示数是，那么电阻的阻值是（ ）
A． B． C． D．

44.如图所示，滑动变阻器R的总阻值为，定值电阻，电源电压．断开开关S，移动滑动片P使电压表示数为，然后闭合开关S，则通过R0的电流为（ ）
A． B． C． D．

45.图所示电路中电源两端的电压不变．滑动变阻器的滑片在某两点间移动时，电流表的示数在至之间变化，电压表的示数在至之间变化．定值电阻的阻值及电源两端的电压分别为（ ）
A． B．
C． D．

46.如图所示的电路中，电流表A1、A2、A3的示数比为，则电阻R1、R2、R3之比为（ ）

A． B． C． D．

47.在图所示电路中，a、b是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为，电压表的示数为6V．下列说法正确的是（ ）
A．a是电压表，b是电流表
B．电阻
C．电流表测的是通过电阻R2的电流
D．通过电阻R1的电流是电流表示数的四分之三倍

48.如图为的滑动变阻器，电阻，电源电压为，电流表的量程为，电流表的量程为．
（1）在开关闭合前，应将滑动变阻器的滑片放在 （选填“左”或“右”）端．
（2）为了保证两个电流表都能正常工作，在开关闭合后，滑动变阻器接入电路的阻值范围为 ．

49.如图所示，，，当开关闭合、断开时，电压表的示数为，当开关断开、闭合时，电压表示数可能的数值是（ ）
A． B． C． D．

50.在图所示的电路中，电源电压保持不变，电阻为，为，的阻值不等于0．当断开开关时，电压表的示数为6V，当闭合开关S时，电压表的示数可能是（ ）
A． B． C． D．

51.三个定值电阻串联后接在电压恒定的电路两端，其阻值R1=5Ω，R2=10Ω，R3=15Ω．某同学将一只电流表接在R2的两端，如图所示，发现其示数为．若将电流表的位置改接一只电压表，则电压表的示数为 V．

52.在如图所示的电路中，电源电压保持不变，开关闭合前，电流表、的示数比为，开关闭合后，两电流表的示数比为，则、的大小关系是（ ）
A． B． C． D．无法确定

53.有n个阻值相同的电阻，全部并联与全部串联的总电阻之比是（ ）
A． B． C． D．

54.已知电阻，与另一电阻并联， 其总电阻为，若与串联，则其总电阻为（ ）
A． B． C． D．

55.如图所示，将、、、、五只阻值不等的电阻并联后接在电源电压为6V的电路中，若电阻的阻值为50欧，为10欧，且．当电键闭合后，可判断电流表的示数范围是______．

56.有一块均匀的半圆薄金属片，有一位同学先将它按图（甲）所示的方式接在电极A、B之间，测得其电阻为R．然后再将它按图（乙）所示的方式接在电极C、D之间，此时测得半圆金属片的电阻值应为（ ）

A． B．2R C． D．

57.小明同学做电学实验，通过改变滑动变阻器电阻的大小，依次记录的电压表和电流表的读数如下表所示．
电压表读数

电流表读数

分析表格中的实验数据，可推断小明实验时所用的电路可能是图中的（ ）

58.如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示，根据图线的信息可知： （甲/乙）是电压表示数变化的图线，电源电压为 ．电阻的阻值为 ．

59.如图所示，电阻标有“”，标有“”，电流表的量程均为，电压表量程，在间接入电压可调的直流电源，闭合开关后，为保证均不损坏，则允许加的电源电压和通过电流表的电流不得超过（ ）
A． B． C． D．

60.如右图所示电路，电源电压不变，当开关S闭合，滑动变阻器滑片P向右移动时，下列判断正确的是（ ）

A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数不变，电压表示数变大
D．电流表示数不变，电压表示数变小
61.如右图所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数是 （ ）

A．0.6A        B．0.4A  C．0.2A        D．0.1A
62.如右图所示，电路中R1的阻值为6Ω。闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3A，则R2的阻值是（ ）

A．18Ω    B．24Ω C．6Ω     D．3Ω
63.如右图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）

A．灯L变亮，电压表V1的示数不变　
B．灯L变亮，电压表V2的示数变小
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
64.如右图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是 （ ）

A．灯泡L2短路 B．灯泡L1断路
C．灯泡L2断路 D．两个灯泡都断路
65.在如右图所示的电路中，电源电压保持不变。闭合开关S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（ ）

A．可能是灯L断路              B．可能是电阻R断路
C．一定是灯L短路                D．一定是电阻R短路
二． 计算题
1.如图所示，是的变阻器，闭合开关后，电压表示数为，电流表的示数是，电表流的示数是．求：
（1）的阻值和变阻器接入电路的电阻．
（2）电流表的量程是，电表流的量程是．为了使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？

2． 两个电阻串联在电路中，电源电压为7.5V，若其中一个电阻两端的电压为2.4V，则另一电阻两端的电压为多少？

3.如图6所示，电路两端的电压保持12伏不变，R1=10欧，最大阻值是20欧。
求：（1）滑动变阻器滑片P移到最左端时，R1中电流及R1两端的电压。
（2）滑片P移到最右端时R2两端的电压。

R3
R2
----
S1
R1
S2
图7
A
4．如图7所示，电源电压保持不变，电阻R1=R2，当两开关都断开时，电流表的示数为0.4A，当两开关都闭合时，电流表的示数为1A，若R3=40Ω，求R1、R2的值。

S1
S2
V
A
U
R1
R2
R3
图8
5．如图8所示，电路两端电压保持不变，当开关S1闭合S2断开时，电流表示数是0.4A，电压表示数是4V，当S1 断开S2闭合时，电流表示数是0.2A，电压表示数是8V，求：R1、R2、R3的阻值及电源电压。

V
P
a b
R1
图9
A
6.图9所示，当滑动变阻器R2的滑动片P在a端时，电流表示数为0.8A；当滑片P在b端时，电流表示数为0.2A；当滑片P由a端滑到b端时电压表的示数减少了8.4V。根据上述数据，求出被测电阻R的阻值。（电源电压U保持不变）

7.如图10所示，变阻器最大阻值Rab=40Ω，滑片P在中点C时，电压表示数为30V，滑片P在b端时，电压表示数为20V，求R1的阻值和电源电压U.

V
P
----
a c b
R1
图10

8．如图11所示，电源电压保持不变，定值电阻R1=4Ω，S闭合后，变阻器的滑片P至于b端，电压表的示数为3V，P至于a端，电压表示数为6V，变阻器最大阻值Rab=5RE，求电源电压U。
P
----
a b
R
L
V
S
图11

R2
----
S1
R1
S2
V
A
L1
图12
9．如图12所示，电源电压保持不变，灯丝电阻RL<R1，且R1=R2=20Ω，当S1、S2都闭合时，电流表示数为0.9A，当S1、S2都断开时，电压表示数为4V，求灯丝电阻。

10．如图13所示电路，电源电压保持不变，已知滑动变阻器的最大电阻Rab=10Ω，c为ab的中点．当滑动变阻器的滑片P分别位于中点c和b端时，电流表的示数之比为6：5，求：电阻R1的阻值．
R1
c
P

A
S
a
b

图13

R1
R2
P
A
S
a
b
11．如图14所示电路，电阻R1=5Ω，电源电压保持不变．滑动变阻器的滑片P分别位于中点a和b端时，滑动变阻器连入电路的阻值之比为1：10，电路中电流表的示数之比为Ia：Ib=4：1．求：滑片P分别在a和b时，连入电路的阻值分别是多少？

图14

12．如图15所示电路中，电源电压U保持不变，R1=10Ω.当开关S断开时，电流表的示数为0.24A，电压表的示数为U1；当开关S闭合时，电流表的示数为0.3A，电压表示数为U2.已知：U1∶U2=6∶5，求：当开关S断开时，电阻R2两端的电压是多少？
V
A
U
R1
R2
R3
S
图15

13．如图16所示电路，电源电压保持不变．当滑动变阻器的滑片P分别位于b点c端时，电压表两次的示数之比为1：2；已知Rab=Rac．求：（1）定值电阻R0与变阻器Rab之比；（2）若已知R0=15Ω，则变阻器Rac的阻值是多少？
R0
P
S
a
c
V
图16
b

14．如图17所示电路，电源电压保持不变．调节滑动变阻器的滑片P，使它连入电路的电阻R1=5Ω时，电压表的示数为10V，电流表示数为I1．再调节滑动变阻器的滑片P，使变阻器连入电路的电阻R2=15Ω时，电压表的示数为5V，电流表的示数为I2．求：（1）电流表的示数之比为I1：I2；（2）电源电压是多少？
V
P

R0
图17
A

15．如图18所示电路，电源电压保持不变．闭合开关S，电压表V1和V2的示数为3：5，电流表A的示数为1A．若将电压表V1换成电流表A1,则电流表A1的示数为2A．求电阻R1与R3之比．
S
R1
R2
V1
V2
R3
A

图18

16．如图19所示电路，电源电压保持不变．已知R3的 阻值为4Ω；当开关S由闭合到断开时，电压表V1的示数之比为 3：2，电压表V2的示数之比为9：10．求：电阻R1的阻值是多少？
V1
V2
R1
R3
S
R2
图19

17、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的 电流，但必须保证电流表不超过其量程，问：
（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？
（3）取最小值时，电压表的读数是多大？

18、如下图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。
求：①为保护电表，则滑动变阻器的变化范围为多少？
②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？

19、在图所示中, 电源电压U=6伏, R1=R2=15欧, 当滑片P置于变阻器两端a、b时, 安培表和伏特表的示数各是多少?

20、如图所示的电路中, 电源电压为6伏, 电阻R1的阻值为10欧,滑动变阻器的最大阻值为50欧, 当变阻器的滑片P由A滑到B端时,电压表的示数的变化范围是多少?

21、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：
（1）当开关S1、S2断开时，电流表和电压表示数各是多少？
（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？
图2

22.如图所示，电源电压保持不变。当开关S1 闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为？

23．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，
求：(1)电源的电压； (2)R2的电阻；(3)灯L的电阻；

24.如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为 都少？

25.如图所示, R1=30欧姆, 滑动变阻器的滑片P在中点时, 伏特表的示数为3伏, 滑片P在b端时, 伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值?

26.如图6所示电路中，已知，当开关S接触点1时，电压表示数为5V，当开关S接触点2时，电压表示数为6V，求电源电压U和的阻值各多大。

27.如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R1=1Ω，电源电压U=12V，（1）则R2？
（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？

28、如下图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求
⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表
不致被损坏，滑动变阻器接入电路的阻值不得小于多少？
V
R0
P
A

29.如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

30.在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？
