3.4.1　LCD显示模块
LCD显示器分为字段显示和字符显示两种。其中字段显示与LED显示相似，只要送对应的信号到相应的管脚就能显示。字符显示是根据需要显示基本字符。本设计采用的是字符型显示。
系统中采用LCD1602作为显示器件输出信息。与传统的LED数码管显示器件相比，液晶显示模块具有体积小、功耗低、显示内容丰富等优点，而且不需要外加驱动电路，现在液晶显示模块已经是单片机应用设计中最常用的显示器件了。LCD1602可以显示2行16个汉字。
3.4.2　LCD1602的引脚功能
LCD1602模块的引脚如图3-8所示，其引脚功能如下：
RS：数据和指令选择控制端，RS=0命令状态；RS=1数据
R/W：读写控制线，R/W=0写操作；R/W=1读操作
A：背光控制正电源 K：背光控制地
E：数据读写操作控制位，E线向LCD模块发送一个脉冲，LCD模块与单片机间将进行一次数据交换
DB0～DB7：数据线，可以用8位连接，也可以只用高4位连接，节约单片机资源。
VDD：电源端 VEE：亮度控制端（1-5V）VSS VDD VO RS R/W E DB0 DB1 DB2 DB3 DB4 DB5 DB6 DB7 A K
LCD 模 块
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
VSS：接地端

图3-8　LCD1602模块
3.4.3　LCD1602的显示操作
1．四种基本操作
LCD有四种基本操作，具体如表3-1所示。

表3-1　LCD与单片机之间有四种基本操作
RS
R/W
操作
0
0
写命令操作(初始化，光标定位等)
0
1
读状态操作(读忙标志位)
1
0
写数据操作(要显示内容)
1
1
读数据操作(可以把显示存储区中的数据反读出来)
(1)读状态字

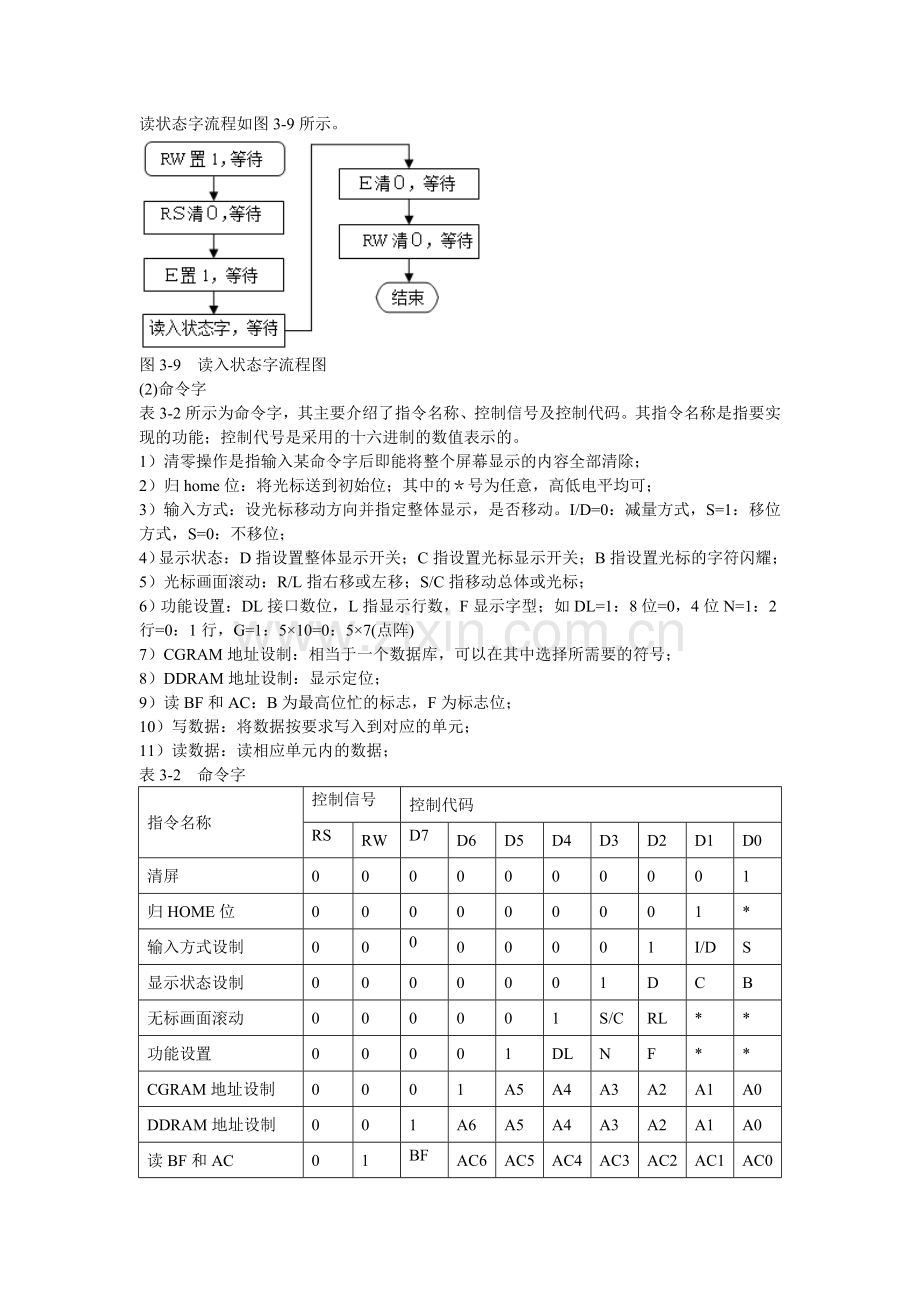

执行读状态字操作，如表3-1满足RS=0，R/W=1。根据管脚功能，当为有效电平时，状态命令字可从LCD模块传输到数据总线。同时可以保持一段时间，从而实现读状态字的功能。读状态字流程如图3-9所示。

图3-9　读入状态字流程图
(2)命令字
表3-2所示为命令字，其主要介绍了指令名称、控制信号及控制代码。其指令名称是指要实现的功能；控制代号是采用的十六进制的数值表示的。
1）清零操作是指输入某命令字后即能将整个屏幕显示的内容全部清除；
2）归home位：将光标送到初始位；其中的＊号为任意，高低电平均可；
3）输入方式：设光标移动方向并指定整体显示，是否移动。I/D=0：减量方式，S=1：移位方式，S=0：不移位；
4）显示状态：D指设置整体显示开关；C指设置光标显示开关；B指设置光标的字符闪耀；
5）光标画面滚动：R/L指右移或左移；S/C指移动总体或光标；
6）功能设置：DL接口数位，L指显示行数，F显示字型；如DL=1：8位=0，4位N=1：2行=0：1行，G=1：5×10=0：5×7(点阵)
7）CGRAM地址设制：相当于一个数据库，可以在其中选择所需要的符号；
8）DDRAM地址设制：显示定位；
9）读BF和AC：B为最高位忙的标志，F为标志位；
10）写数据：将数据按要求写入到对应的单元；
11）读数据：读相应单元内的数据；
表3-2　命令字
指令名称
控制信号
控制代码
RS
RW
D7
D6
D5
D4
D3
D2
D1
D0
清屏
0
0
0
0
0
0
0
0
0
1
归HOME位
0
0
0
0
0
0
0
0
1
*
输入方式设制
0
0
0
0
0
0
0
1
I/D
S
显示状态设制
0
0
0
0
0
0
1
D
C
B
无标画面滚动
0
0
0
0
0
1
S/C
RL
*
*
功能设置
0
0
0
0
1
DL
N
F
*
*
CGRAM地址设制
0
0
0
1
A5
A4
A3
A2
A1
A0
DDRAM地址设制
0
0
1
A6
A5
A4
A3
A2
A1
A0
读BF和AC
0
1
BF
AC6
AC5
AC4
AC3
AC2
AC1
AC0
写数据
1
0
数 据
读数据
1
1
数 据
(3)写命令字
由表3-2可知当RS=0，R/W=0时，才可以通过单片机或用户指令把数据写到LCD模块，此时就对LCD进行调制。可采用查询方式：先读入状态字，再判断忙标志位，最后写命令字。图3-10所示为写命令字的流程图。

图3-10　写命令字流程图
1）定义光标位置
显示数据的某位，就是把显示数据写在相应的DDRAM地址中，DDRAM地址占7位。Set　DDRAM　address命令如表3-3所示。光标定位，写入一个显示字符后，DDRAM地址会自动加1或减1，加或减由输入方式设置。
表3-3　Set DDRAM address命令
RS
R/W
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
0
0
1
AC6
AC5
AC4
AC3
AC2
AC1
AC0
第1行DDRAM地址与第2行DDRAM地址并不连续，如表3-4所示。
表3-4　DDRAM地址
row
1
2
3
4
5
…
14
15
16
line1
80H
81H
82H
83H
84H
…
8dH
8eH
8fH
line2
0c0H
0c1H
0c2H
0c3H
0c4H
…
0cdH
0ceH
0cfH
2）LCD初始化
从通电开始延时，先经过判忙后再进行功能设置，过一段时间后可以设制显示状态（如设制行、位或阵列）再经过延时清屏后才可以设置输入方式，具体实现过程如图3-11所示。

图3-11　LCD初始化流程图
2．LCD显示程序设计
LCD显示程序的设计一般先要确定LCD的初始化、光标定位、确定显示字符后，显示流程如图3-12显示。
