科技无限 鲁盟相伴

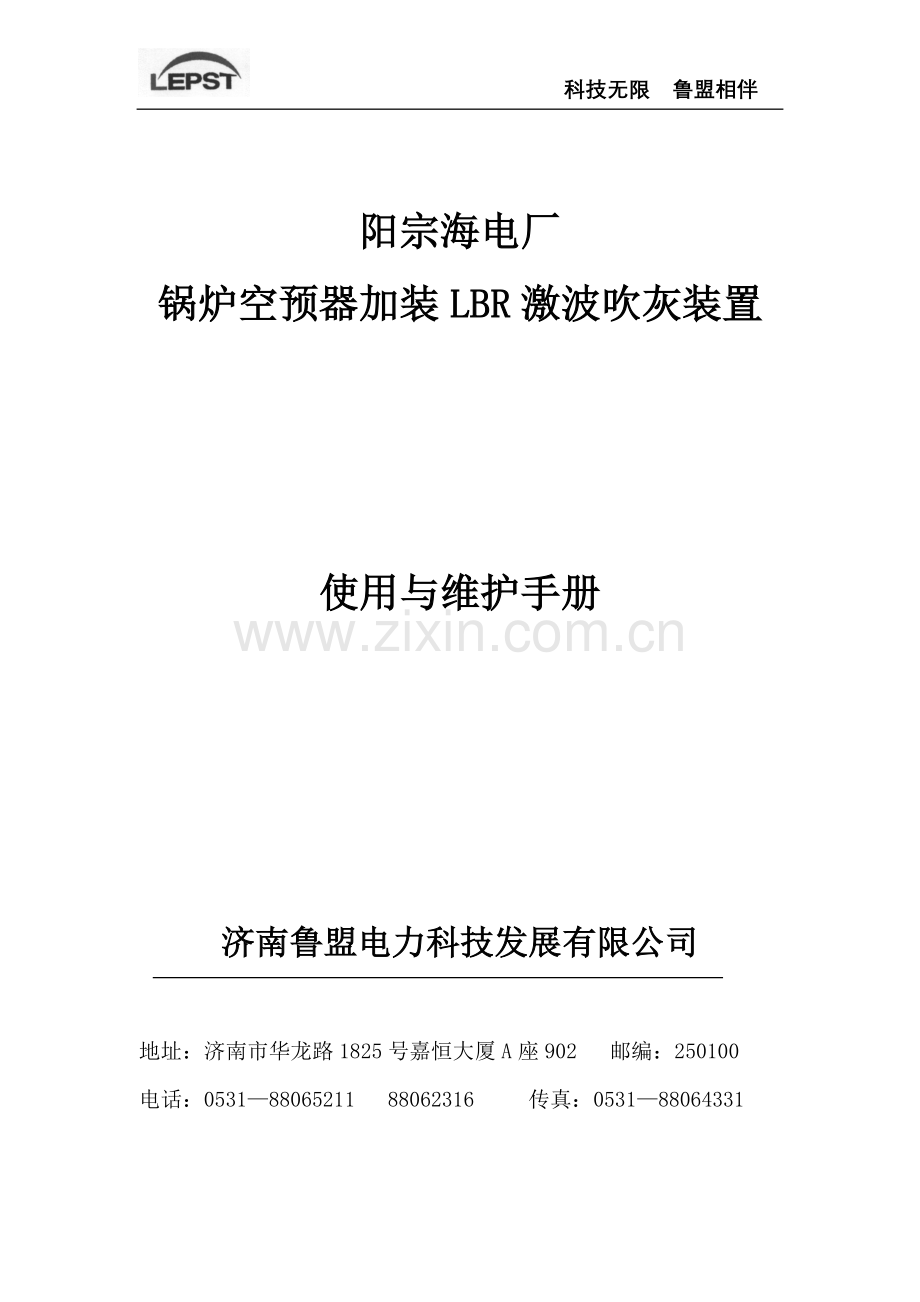

阳宗海电厂
锅炉空预器加装LBR激波吹灰装置

使用与维护手册

济南鲁盟电力科技发展有限公司

地址：济南市华龙路1825号嘉恒大厦A座902 邮编：250100
电话：0531—88065211 88062316 传真：0531—88064331

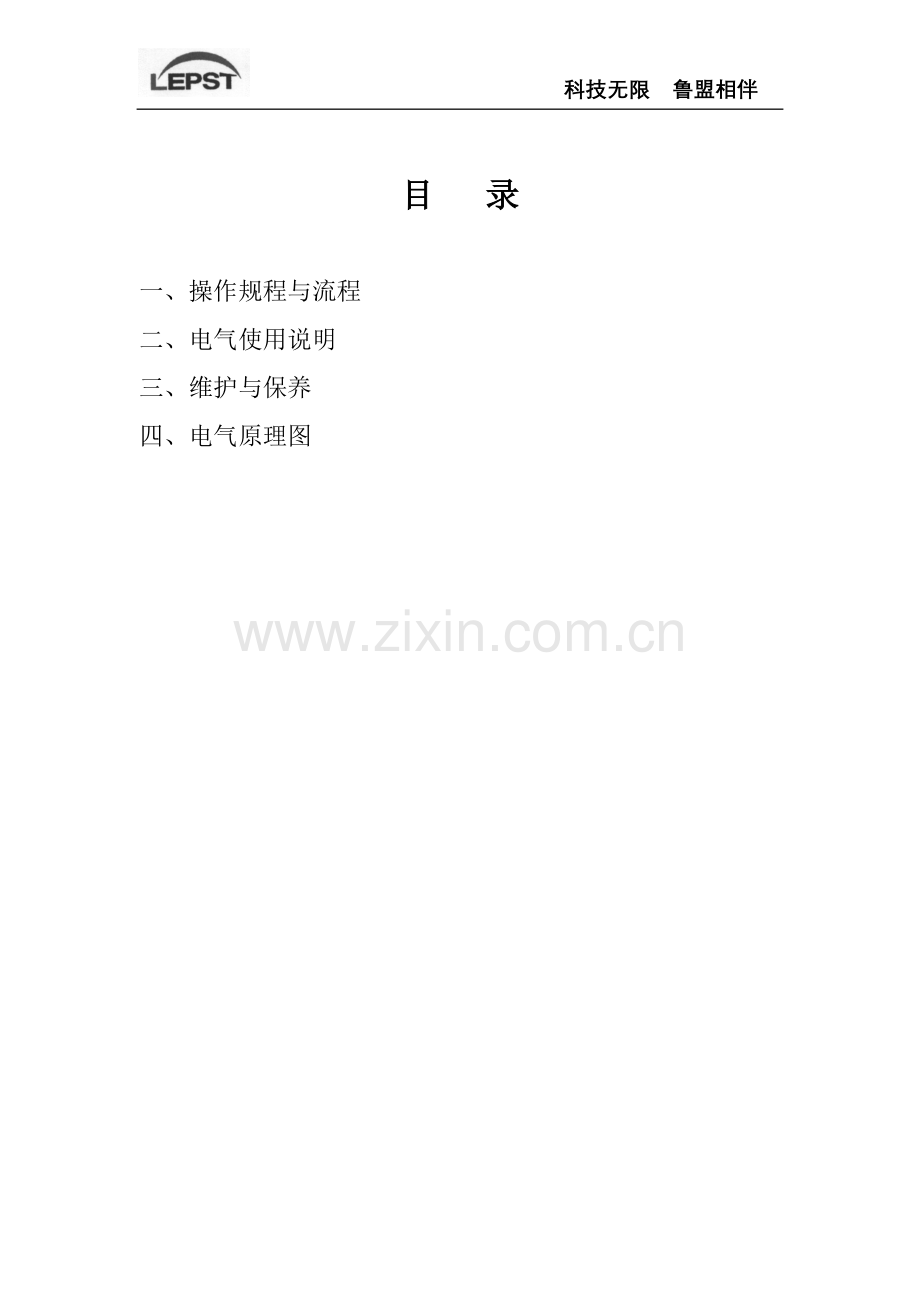

目 录

一、操作规程与流程
二、电气使用说明
三、维护与保养
四、电气原理图

一、操作规程与流程
LBR激波除灰系统在安装调试结束后即可正常投入使用了。在初次使用或长期停用又投入使用前，首先要进行排污操作，然后方可接通燃气源，接通电源，进行吹灰操作。具体过程以下详细说明。
1、在LBR激波除灰系统长期停用的情况下，管道内的少量水蒸气会冷凝成水，存在层分配器或点火罐内，为此我们在层分配器和点火罐的下方都设置了不锈钢的手动排污阀门，打开手动球阀可以排放罐内污水。注意：排放结束务必关闭排污阀！
2、确认管路各个阀门状态正常。排污结束，关闭排污阀。然后打开空气手动球阀，打开燃气手动球阀。
3、接通燃气源。燃气源由乙炔站内的乙炔瓶提供。慢慢打开乙炔瓶，调整乙炔减压表，使其出口压力为0.04 ~0.08 Mpa，然后打开乙炔站内燃气分配器上的其中两个手动球阀。
4、接通控制电源。合上控制柜内主断路器，顺时针转动控制面板上红色蘑菇急停钮，给控制系统送电。
5、控制分自动和手动两种方式，具体动作过程在电气使用说明部分说明。
6、甲乙两侧都吹灰完毕后，按下红色蘑菇急停旋钮，系统断电。
7、关闭乙炔站内的乙炔瓶和乙炔分配器上手动球阀。一次工作过程结束。
注意事项：
1、为保证除灰效果，应做到每1--2天吹灰一次。
2、不得随意开关系统管路各阀门。
3、由于激波吹灰系统多处使用电动装置，而且对电动机转向要求严格，如转向有误会造成严重后果，因此电源不得随意拆除、连接。
4、如在吹灰过程中间停止吹灰，在给控制柜断电之前要将系统转到手动状态，打开所有电动球阀，以方便系统内的冷凝水排出系统。
5、每次吹灰前，按“复位”按钮，保证各电动球阀处于关到位的状态。然后按下吹灰按钮进行吹灰。

二、电气使用说明
本LBR激波除灰系统的电气控制系统，以西门子可编程控制器为控制核心，以施耐德工控器件为控制主体，工作过程安全可靠。整个系统分手动和自动两种操作：
1、自动运行
将控制面板上的“自动/手动”旋钮旋到“自动”位置，“自动”指示灯亮。按一下“除灰”按钮，系统自动除灰一遍。若“甲侧先/乙侧先”旋钮旋到“甲侧先”位置，系统就先吹甲侧空预器，然后吹乙侧空预器；反之，若“甲侧先/乙侧先”旋钮旋到“乙侧先”位置，系统就先吹乙侧空预器，然后吹甲侧空预器。以先吹甲侧为例，具体动作过程是：甲1电动球阀打开，打开到位后，延时N1秒开电磁阀，电磁阀打开N2秒后关闭，点火N3秒一次吹灰结束；再延时N1秒开电磁阀，电磁阀打开N2秒后关闭，点火N3秒第二次吹灰结束；依次类推。每除灰一次，“除灰”指示灯亮一次，同时计数器计一次数。完成预定的吹灰次数后，甲1电动球阀关闭。同时，甲2电动球阀打开，对甲2电动球阀控制的发生器所属部位进行吹灰，然后是乙1电动球阀、乙2电动球阀，吹灰过程各个阀门的动作过程相同。
注意：不允许同时打开两个电动球阀！
自动运行时，在电动球阀开启/关闭过程中，按动“暂停”按钮，系统暂停运行，按动“暂停撤”按钮，系统继续进行。遇到电动球阀故障时，系统报警并自动进入暂停状态，故障排除后按暂停撤按钮，系统继续进行。
在自动状态时按动“复位”按钮，系统将进行初始化操作，自动关闭各个电动球阀。
2、手动运行
“自动/手动”旋钮旋至“手动”位置，手动指示灯亮，可以单独对任一侧除灰，操作过程具体如下：打到“手动”位置，“手动”指示灯亮，按动“甲1电动阀门开”，其指示灯闪亮，常亮时说明电动球阀已完全打开，按动除灰按钮，先进气N2秒，再点火N3秒，除灰一次。每次按动除灰按钮，都只进行一次除灰。除灰次数不受限制，间隔时间操作者掌握。其余电动球阀动作过程完全相同。

三、维护与保养及注意事项
燃气供给装置的维护保养及注意事项：
1.1 连接时应注意连接部分的清洁，防止杂物等进入减压器。
1.2 连接部分发现漏气，一般是由于螺纹板紧力不够或垫子垫圈损坏，此时应紧固或更换密封垫圈。
1.3 如发现减压器有损坏或漏气，或减压表压力不断上升，应及时进行更换或修理。
1.4 在吹灰装置停止运行后，关闭乙炔瓶阀门，应注意观察乙炔压力表泄压速度，如泄压过快时，应检查进气系统的泄漏，并根据情况及时处理。
2. 高压点火器的安装维护保养及注意事项
2.1高压电缆两端的螺母分别和点火器输出座及点火嘴输入端的螺纹旋接，安装时务必拧紧，使电极端面紧密贴合。否则中心电极端面存有间隙，会引起内部打火烧熔现象。
2.2 在点火器电源切断5分钟后方可打开维修。
2.3 在没有连接点火嘴的情况下，切勿给点火器通电，在长期停用期间必须切断系统电源。
3.差压变送器维护保养及注意事项
3.1 不允许在通电情况下打开差压变送器的端盖。
3.2 差压变送器不允许在现场调整零点改变量程。
3.3 不要拆下机芯及感头，因为一旦将密封层破坏，仪表使用寿命将缩短、精度将下降，性能得不到保证。
4.流量测量孔板的维护保养及注意事项
一般无须拆卸空气或燃气流量喷嘴孔板，必须拆卸维护时，应注意环室及嘴等结合面的清洁和密封，安装时小孔段位于气流高压端，加装石棉垫紧固避免泄漏。
5.吹灰系统使用注意事项
5.1 应缓慢开启各乙炔瓶阀门，当压力表有压力指示后，再顺时针转动减压器调节螺杆，使低压压力表达到规定值，才能开启乙炔进气各分支阀向系统供气。严禁突然开启阀门，以防止冲击减压器，造成减压器失灵。
5.2 吹灰过程中若出现哑炮，应检查燃气或空气流量显示，若仍不正常，应停止吹灰，关闭电源，并检查高能点火器有无损坏，若有损坏应及时更换。
5.3 吹灰过程中若发现管道有漏气现象，应立即停止吹灰，泄露消除后方可重新投入使用。
5.4 若发现压力表损坏，应及时关闭压力表针型阀，退出压力表的使用，及时消除泄露。
5.5 吹灰过程中若锅炉机组发生事故停机时，必须立即停止吹灰器的使用。
6. 系统的运行参数

名 称
设 计 参 数
运 行 参数
燃气压力
0.05～0.06Mpa
0.05～0.06Mpa
空气/燃气流量比
10：1～12：1

空气压力
2～4Kpa
2～4Kpa
每组吹灰次数
50次
50次
每次运行时间
60分钟
60分钟
7. 故障的判断及处理
现 象
原 因
解 决 方 法
哑 炮
乙炔气压力过高
乙炔气压力过低
空气压力偏离规定值
点火器故障
调低乙炔气压力
调高乙炔气压力
应调整乙炔气压力
检查点火器
吹灰能量过大
乙炔气压力偏高
空气压力偏离规定值
调低乙炔气压力
相应调整乙炔气压力
吹灰能量过小
乙炔气压力过低
空气压力偏离规定值
无乙炔气
乙炔气总量不足
调高乙炔气压力
应调整乙炔气压力
更换乙炔气
更换乙炔气
系统报警并暂停
电动球阀缺相电
电动球阀限位开关松动
电动球阀限位开关压死或粘住
电动球阀过力矩

检测电机三相线
检查电动球阀限位开关
检查电动球阀限位开关
检查电动球过力矩开关
点火器不打火
点火器电源未接通
高压连接电缆处或点火嘴接触不良
高压连接电缆短路或断路
点火嘴损坏
点火器损坏
检查点火器电源
重新接牢相应部件
更换电缆
更换点火嘴
修理或更换点火器
点火器高压连接电缆处打火
点火器和高压连接电缆接触不良
点火嘴和高压电缆接触不良
重新接牢相应部件

四、电气原理图
