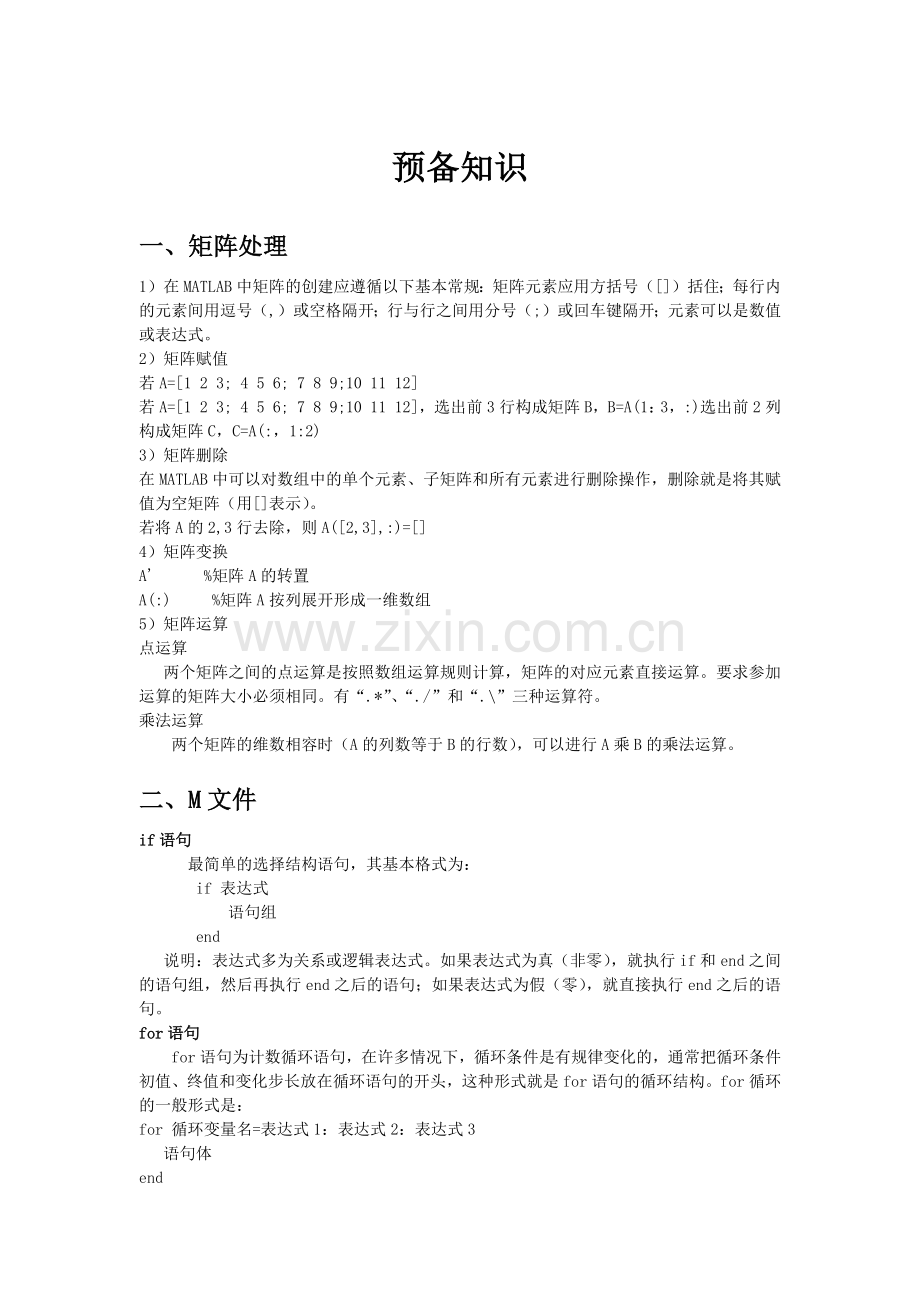

预备知识
一、矩阵处理
1）在MATLAB中矩阵的创建应遵循以下基本常规：矩阵元素应用方括号（[]）括住；每行内的元素间用逗号（,）或空格隔开；行与行之间用分号（;）或回车键隔开；元素可以是数值或表达式。
2）矩阵赋值
若A=[1 2 3; 4 5 6; 7 8 9;10 11 12]
若A=[1 2 3; 4 5 6; 7 8 9;10 11 12]，选出前3行构成矩阵B，B=A(1：3，:)选出前2列构成矩阵C，C=A(:，1:2)
3）矩阵删除
在MATLAB中可以对数组中的单个元素、子矩阵和所有元素进行删除操作，删除就是将其赋值为空矩阵（用[]表示）。
若将A的2,3行去除，则A([2,3],:)=[]
4）矩阵变换
A' %矩阵A的转置
A(:) %矩阵A按列展开形成一维数组
5）矩阵运算
点运算
两个矩阵之间的点运算是按照数组运算规则计算，矩阵的对应元素直接运算。要求参加运算的矩阵大小必须相同。有“.*”、“./”和“.\”三种运算符。
乘法运算
两个矩阵的维数相容时（A的列数等于B的行数），可以进行A乘B的乘法运算。
二、M文件
if语句
最简单的选择结构语句，其基本格式为：
if 表达式
　　 语句组　
end
说明：表达式多为关系或逻辑表达式。如果表达式为真（非零），就执行if和end之间的语句组，然后再执行end之后的语句；如果表达式为假（零），就直接执行end之后的语句。
for语句
for语句为计数循环语句，在许多情况下，循环条件是有规律变化的，通常把循环条件初值、终值和变化步长放在循环语句的开头，这种形式就是for语句的循环结构。for循环的一般形式是：
for 循环变量名=表达式1：表达式2：表达式3
语句体
end
说明：其中表达式1的值是循环变量的初值，表达式2的值是循环步长，表达式3的值是循环变量的终值。初值、步长和终值可以取整数、小数、正数和负数，步长可以缺省，缺省值为1。

continue语句
continue语句用于控制for循环或while循环跳过某些执行语句，当出现continue语句时，则跳过循环体中所有剩余的语句，继续下一次循环，即结束本次循环。
三、函数文件
基本结构
函数文件由function关键字引导，其基本结构为：
function [输出形参表]＝函数名（输入形参表）
注释说明部分
函数体语句
return
说明：以function开头的一行为引导行，表示该文件是一个函数文件。函数名的命名规则与变量名相同。输入形参表是函数的输入参数，可以有多个，用“逗号”来分隔；输出形参表为函数的输出参数，当输出形参只有一个时，直接输入变量名而不用方括号，多个输出形参用“逗号”来分隔。
注意：函数文件编辑结束后，不能像M文件那样单击〈F5〉或单击Debug → Save and Run选项运行，而是要直接存盘。
函数调用
函数文件编制好后，就可以调用函数进行计算了。函数调用的一般格式为：
[输出实参表]＝函数名（输入实参表）
需要注意的是，函数调用时各实参出现的顺序、个数，应与函数定义时形参的顺序、个数一致，否则会出错。函数调用时，先将实参传递给相应的形参，从而实现参数传递，然后再执行函数的功能。

四、二维绘图
二维绘图
plot(x，y，’参数’)
说明：x，y可以是向量或矩阵，参数选项为一个字符串，决定二维图形的颜色、线型及数据点的图标。
plot (x1, y1, ‘参数1’，x2, y2, ‘参数2’，…)
说明：可以用同一函数在同一坐标系中画多幅图形，x1，y1确定第一条曲线的坐标值，参数1为第一条曲线的选项参数；x2，y2为第二曲线的坐标值，参数2为第二条曲线的选项参数；其他图形以次类推。
坐标轴的调整
（1）坐标轴比例控制
函数：axis（[xmin xmax ymin ymax]）
说明：将图形的x轴范围限定在[xmin xmax]之间，y轴的范围限定在[ymin ymax ]之间。 MATLAB绘制图形时，按照给定的数据值确定坐标轴参数范围。
（2）有关图形的标题、坐标轴标注等图形文字标识类函数如下：
函数：title（‘字符串’）
说明：图形标题。
函数：xlabel（‘字符串’）
说明：x轴标注。
函数：ylabel（‘字符串’）
说明：y轴标注。
函数：text（x，y，‘字符串’）
说明：在坐标（x，y）处标注说明文字。
函数：gtext（‘字符串’）
说明：用鼠标在特定处标注说明文字。
图形控制
（1）图形的保持
函数：hold on
说明：保持当前图形及轴系的所有特性
（2）网格控制
函数：grid on
说明：在所画的图形中添加网格线
五、三维绘图
1．meshgrid函数
按指定方式创建网格矩阵。
函数：[X，Y]=meshgrid(a,b)
说明：将等长度向量a，b，转换为二维网格数据，再以一组z轴的数据对应到这个二维网格，即可得到三维数据。
MATLAB提供了plot3函数绘制三维曲线图形。该函数将绘制二维图形的函数plot的特性扩展到了三维空间，其功能和使用方法类似于绘制二维图形的函数。其格式为：
plot3(x1，y1，z1，‘参数1’，x2，y2，z2，‘参数2’，…)
三维曲面图：
函数
名称
命令格式
说明
三维
网格
曲面
mesh(x，y，z，c)
mesh(x，y，z)
mesh(z，c)
mesh(z)
当x，y为n×m矩阵时，且x矩阵的所有行向量相同、y矩阵的所有列向量相同时，mesh函数将自动执行meshgrid(x，y)，将x，y转换为三维网格数据矩阵。z和c分别为m×n矩阵，c表示网格曲面的颜色分布，若省略，则网格曲面的颜色亮度与z方向上的高度值成正比。x，y若均为省略，则三维网格数据矩阵取值x=1：n，y= 1：m
填充颜色的三维网格曲面
surf(x，y，z，c)
surf (x, y, z)
surf (z，c)
surf (z)
函数mesh绘制连接三维空间的一些四边形所构成的曲面，该曲面只有四边形的边用某种颜色绘出，四边形的内部是透明的。surf函数绘制的曲面也由一些四边形所构成，不同的是四边形的边是黑色的，其内部用不同的颜色填充

六、符号计算
1.定义符号变量
函数：syms 变量名1 变量名2 变量名3 …说明：一次创建多个符号变量。
2.符号方程求解
[x1,x2,…xn]solve(s1,s2,…sn)
求解由符号表达式s1,s2,…sn组成的代数方程组，自变量分别为x1,x2,...xn
3.级数的符号求和
函数格式
说明
函数格式
说明
symsum(S)
计算符号表达式S（表示级数的通项）对于默认自变量的不定和。
symsum(S，a，b)
计算符号表达式S对于默认自变量从a到b的有限和。
symsum(S，x)
计算符号表达式S对于自变量x的不定和。
symsum(S，x，a，b)
计算符号表达式S对于自变量x从a到b的有限和。

4. 符号计算结果的绘图

实验一 离散信源及其信息测度
一、[实验目的]
1.掌握离散信源熵的原理和计算方法。
2.熟悉matlab软件的基本操作，练习应用matlab软件进行信源熵函数曲线的绘制。
3.理解信源熵的物理意义，并能从信源熵函数曲线图上进行解释其物理意义。
二、[实验环境]
windows 系统,MATLAB
三、[实验原理]
1. 离散信源相关的基本概念、原理和计算公式
（1）产生离散信息的信源称为离散信源。离散信源只能产生有限种符号。随机事件的自信息量I（xi）为其对应的随机变量xi 出现概率对数的负值。
即： I （xi ）= -log2p ( xi)
（2）信源输出的各消息的自信息量的数学期望为信源的信息熵，信源熵是信源的统计平均不确定性的描述，是概率函数的函数。表达式如下：
2. 二元信源的信息熵及二维绘图
1）设信源符号集X={0，1} ，每个符号发生的概率分别为p(0)= p，p(1)= q，p+ q =1，即信源的概率空间为 ：，则该二元信源的信源熵为：
H( X) = - plogp–qlogq = - plogp –(1 - p)log(1- p)
即：H (p) = - plogp –(1 - p)log(1- p) 其中 0 ≤ p ≤1
2）MATLAB二维绘图
用matlab 中的命令plot( x , y) 就可以自动绘制出二维图来。
如：在matlab 上绘制余弦曲线图，y = cos x ，其中 0 ≤ x ≤ 2p。
>>x =0:0.1:2*pi； %生成横坐标向量，使其为 0，0.1，0.2，…，6.2
>>y =cos(x )； %计算余弦向量
>>plot(x ,y ) %绘制图形
3.求解联合熵，条件熵，平均符号熵

4.求解马尔可夫信源的稳态分布及n步转移矩阵
P（n）=P^n；稳态分布要满足W*P=W及W=1
四、[实验内容]
1、用matlab编程实现离散无记忆信源熵值的计算。编写一M函数文件：
function H= entropy(p)
2、绘制2元符号信源熵函数与概率分布曲线,图形如下图所示：

3、设X是一个离散平稳有记忆信源，记忆长度N=2，已知联合概率如下图所示：
ai
aj
0
1
2
0
1/4
1/18
0
1
1/18
1/3
1/18
2
0
1/18
7/36
求H(X2|X1)及H2(X)
4、一个马尔可夫信源有3个符号，转移概率为：，，，，，，，，，求出各符号稳态概率分布及二步转移概率矩阵
五、[设计思路]
1) 求解信息熵过程：去除信源中符号分布概率为零的元素, 根据平均信息量公式，求出离散信源的熵。
2) H (p) = - plogp –(1 - p)log(1- p) 其中 0 ≤ p ≤1 ，用matlab 中的命令plot( x , y) 就可以自动绘制出二维图来。
3) 根据公式进行求解
4) 可列出状态转移矩阵为：

，设状态u1，u2，u3稳定后的概率分别为W1，W2、W3
由得
六、[实验步骤]

七、[实验结果]
