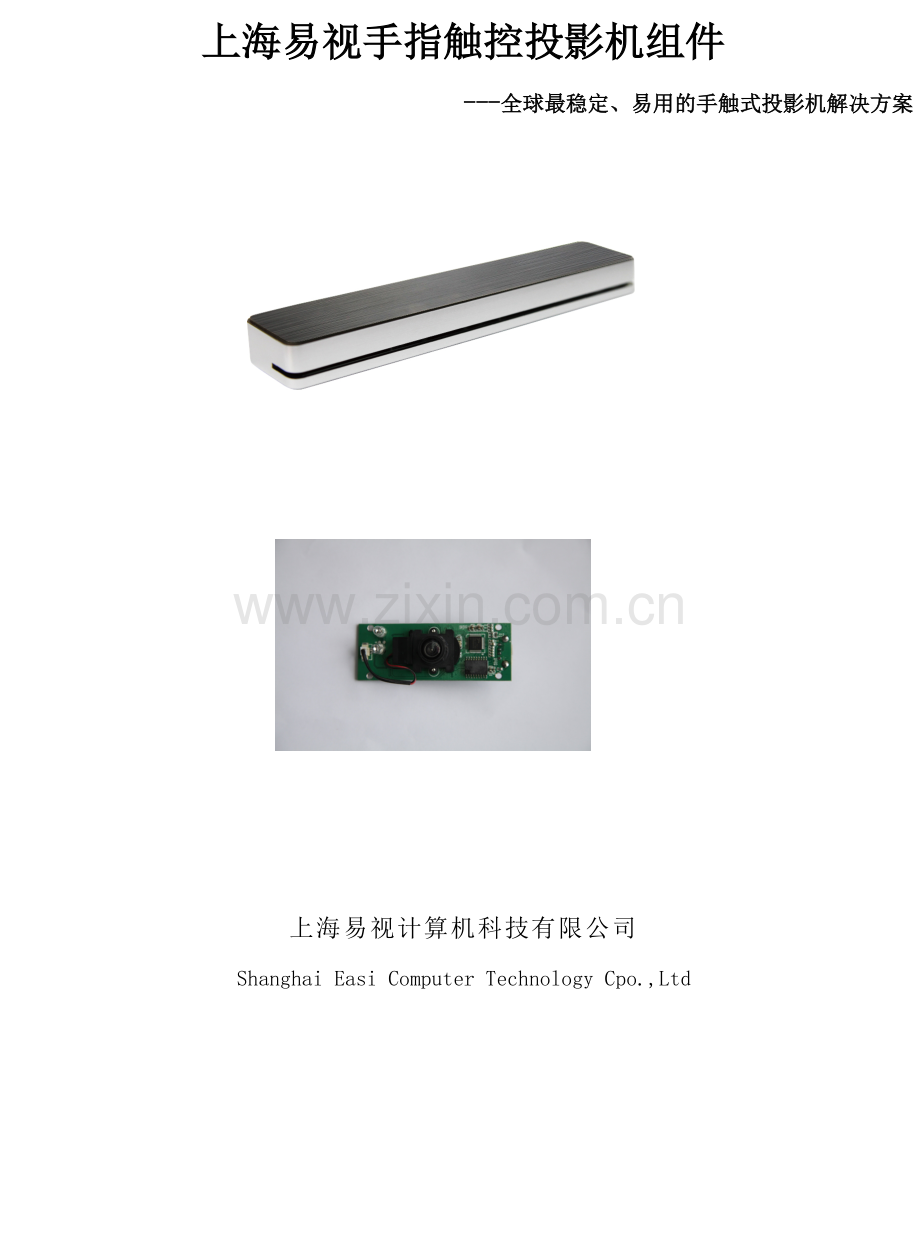

上海易视手指触控投影机组件
---全球最稳定、易用的手触式投影机解决方案

上海易视计算机科技有限公司
Shanghai Easi Computer Technology Cpo.,Ltd

GLOVIEW手指触控投影机解决方案
一、简介
上海易视计算机科技有限公司是国内激光影像技术的先行者和领导者，是一家专业从事激光影像技术研究的技术型公司，公司总部坐落于上海市漕河泾高科技园区。我们于2023年中期开始研发激光影像技术，通过三年多的不断创新与研发，我们推出了第三代手指触控电子白板采用的是激光影像定位技术（Laser Image Calibration Technology， 以下简称LICT），集成了此技术的投影机，将具有手指触控、多笔书写和手势辨认的功能，无需电子白板，用户可以直接用手指或任何不透明的物体在投影画面上操控电脑，进行书写、批注等所有需要鼠标键盘才干完毕的操作。集成此技术的投影机可以直接在平整的墙面或者板面上操作电脑，用户无需再专门配置电子白板，并且由于可以直接在墙面上操作，它将在更多的场合应用，公司会议室，展览会，互动广告，展示厅等。

二、激光影像技术(LICT)技术原理：
在板面或墙面上安装一个红外激光模块，在投影表面上形成一个高于表面1-2mm、厚度约1mm的不可见光膜，当手指或任何不透明的物体接触表面时，光线被反射到设立在投影机中的信号接受器，再通过对光电位置的精确计算，得到鼠标的坐标。

三、易视FP3 Board的重要功能优势:
1． 高稳定性：通过多种抗异常光点干扰的算法，使得系统不易受到外界环境、光线的影响，即使有爬虫停留在板面上都可正常操作。
2． 对白板或白墙的规定不高：对白板或墙面唯一的规定是板面或墙面基本平整，对边框没有任何规定，并且投影画面可以和边框无限接近，在投影画面和边框的交界处也能正常操作。
3． 支持多种手势辨认：支持单指书写；两个手指实现漫游功能；手掌擦除功能；两个手指实现放大缩小功能；两指滚动功能等。

单指书写 手掌擦除 两指向外滑动放大 两指向内滑动缩小

两指向下滑动拖动 两指上下拉动调整数值 手掌双击回到桌面 手掌停留2秒打开聚光灯
网页(文档) (避免长时间按下触发鼠标右键)

4． 5秒全自动校正定位。红外和光学都只能进行手动定位，我们的定位更加精确，操作更加简便。

5． 支持10点手指触控（10人同时书写）。

6． 投影尺寸范围更广：支持40—100英寸，有阳光的环境下（无阳光的环境下40--120英寸）
7． 高集成、便携式、安装方便。整套产品重量只有500克。安装简朴方便，只需将激光发射器部分用双面胶固定到投影画面上方，将信号接受器部分（摄像头）嵌入到投影机中同投影机一同安装。整个过程无需专业技术，任何人都能安装。
8． 信号接受器（摄像头）集成定位软件。更换电脑在分辨率不变的情况下无需重新校正定位即可操作，节省了定位的时间，更加简便易用。
9． 外观更加小巧。激光器发射器外观小巧（尺寸：3.5cm*17cm*2.4cm)，可以直接固定在白板板面上或墙面上。
10． 无线连接方式：摄像头信号接受器和激光发射器之间采用无线方式传输数据，且摄像头通过无线信号自动控制激光发射器的开和关，大大提高了激光发射器的使用寿命。
11． 滤光片自动推拉装置：自动定位时拉开滤光片，定位完毕关上滤光片,使得抗强光干扰能力大幅提高,自动定位成功率大幅提高。
12． 将普通白板或墙面改造为手指触摸屏：本产品可以将任何白板、墙面改导致手指触控屏，直接将产品固定到欲改造的区域上方即可。
13． 任何不透明的物体都可以当做操控笔使用：在互动区域内，任何条状不透明物体都可以当成操控笔来使用。

四、手触式互动投影机是行业发展趋势
目前全球销售的投影机99%都只支持笔触与其相比我们的产品优势是
1．支持手指触控
2．支持10点触控
3．支持自动定位
4．支持多种手势辨认
5．可扩展为隔空操作
与普通投影机+电子白板的方式相比具有以下优势：
1． 更低廉的成本，可以使用已有白板，或新购普通白板或直接在墙面上使用。
2． 提高投影机的附加值
3． 自动定位
4． 10点触控
5． 多种手势辨认
6． 可扩展为隔空操作
手触式投影机是行业的发展趋势，由于手触式投影机性价比远超过电子白板+投影机这种方式，一个产品的性能已经超过2个产品所叠加起来的性能，就没有必要再使用两个产品相叠加这种方式了。

五、手指触控投影机解决方案
易视投影机手指触控组件涉及两大部分：图像感应器和激光发射器。图像感应器可安装在投影机中（图像感应器可以根据实际规定定做），发射器安顿在投影区域的上方。

电源

图像感应器

六、技术参数
GLOVIEW FP3互动组件
定位
5秒钟自动定位、25/36点手动定位、4点半自动定位
手势辨认
单手指书写,手掌擦除,两指漫游,两指放大缩小,两指滚动等
触控点数
10点触控,书写和擦除可同时进行
延时
<30ms
滤光片推拉方式
软件自动控制推拉滤光片，增强稳定性

最小互动区域
40英寸
最大互动区域
无阳光照射环境120英寸,有阳光照射环境100英寸(不同型号有所差别)
手触技术
激光影像定位技术(LICT)
定位精度
偏差小于1个像素
投影比例
4:3；16:9；16:10等
投射比
超短焦：0.19；型号：FP3TCHGLD4；安装距离：0.30~0.40m
短 焦：0.34；型号：FP3TCHGLA4；安装距离：0.54~1.10m (以80寸为参考标准)
长 焦：1.34；型号：FP3TCHGLE4；安装距离：2.15~3.20m
激光器数量
短焦/长焦 3个；超短焦 4个
激光器波长
808nm
功率
5w
光功率
150mw*3
电源
5V/1.5A
信号接受器
120帧/秒
连接方式
信号接受器与电脑采用USB线连接(信号端采用mini USB,电脑端采用标准USB),激光发射器只需供电,信号接受器与激光发射器之间采用红外无线连接.
重量
0.5kg
系统规定
Windows XP, Vista, Windows 7，Windows 8
软件
图像定位软件和GLBOARD教学软件
认证
CE, FCC
质保
2年质保
产品组成
1、信号接受器2、激光发射器 3、可调底座 4、USB数据线（12米*1）；5、可伸缩教鞭笔 6、电源适配器 7、使用手册

七、教学软件功能介绍
工具按钮
按钮功能描述

新建页面：在当前文档下可新建4种背景页面，点击 下拉菜单可进行选择：新建白色、黑色、图片或屏幕批注页等页面

硬笔：类似圆珠笔书写效果

排笔：类似毛笔书写效果

智能笔：用户在绘制线段或图像时，笔画可自动辨认并转换为直线或近似的几何图形

多笔书写：用户在使用此按钮时即可多人同时书写，最多支持10人同时书写

插入图形：直接插入标准图形，插入时可根据规定进行拖拉到合适大小

插入图片或视频：用户可点击该按钮将图片或mp3、wav、swf、asf、rmvb、avi等格式文档直接插入到当前页面，并保存到文档中，下次再打开该文档，所插入内容不变。

插入文本框：用户可点击该按钮后，在当前页面任意位置进行拖动，生成文本框，并可使用键盘、软键盘和手写辨认等书写工具进行文本输入；当点击文本框数秒后出现右键功能，可对文本框进行“装入文本文献”、剪切、复制、粘贴等操作，还可以对文本框内容进行设立。如字体、字体颜色、背景颜色、透明背景

填充几何图形：该按钮用来填充几何图形颜色，需要与填充几何图形按钮连用

笔迹选择工具：该工具是用来选取当前页面上的笔迹，选取笔迹后可以对该笔迹进行拖动和缩放等调整。使用该工具会出现此样线段，用该线段对需要选取的笔迹进行圈选，该笔迹变成空心说明已被选中。如图：

移动工具：该工具用来移动当前页面上的几何图形、文本框、图片等

旋转与缩放：该工具用来对当前页面上的几何图形、图片等内容进行旋转或重设大小(手势辨认中两根手指将图片向两端或中间移动时即为此功能)

画笔颜色：该按钮用来选择笔迹颜色，点击按钮后会出现颜色清单进行选择，假如没有所需要的颜色，可点击栏进行选择，颜色中还添加了荧光笔供用户使用。
荧光笔：具有半透明效果的画笔工具，颜色鲜明，方便标注重点，画线不会覆盖其他内容。

几何图形填充色：当用户需要填充几何图形时。点击填充按钮，由于默认填充色为透明色，所以需点击按钮弹出该列表进行填充色选择，假如此列表内没有所需颜色用户可点击里列表内的
进行选择，假如需要填充透明色，可点击按钮

线宽：点击该按钮会出现线段清单，用户可根据需要对笔迹粗细进行选择

擦除：该工具可擦除当前板面上的笔迹、图片。点击后会有“按笔画擦除”、“按点擦除”、“擦除图片”三种模式

撤消：撤消最后一次操作

前进：恢复已撤消的环节

切换到系统：返回电脑桌面状态。
