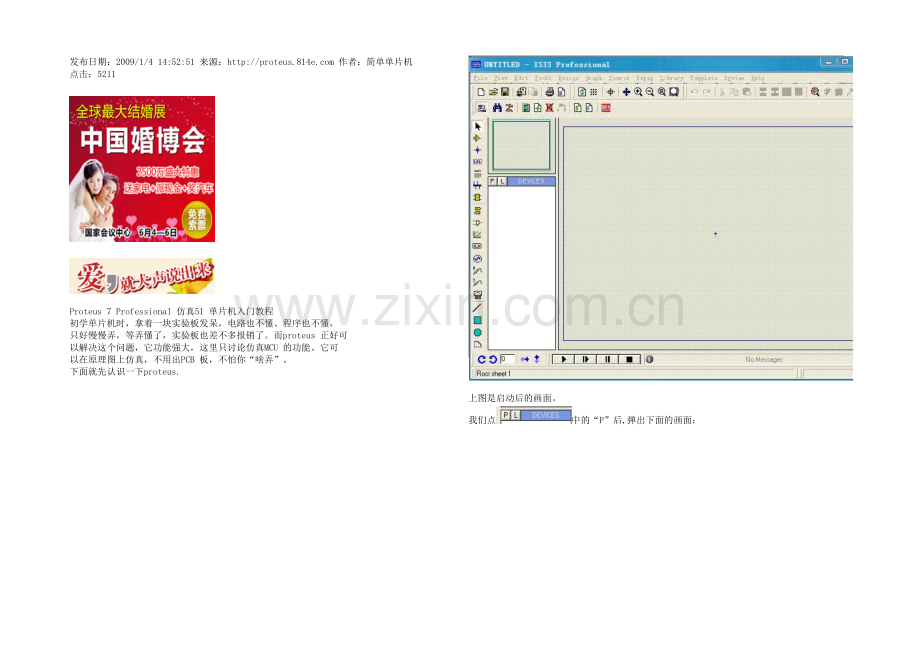

Proteus 7 Professional 仿真51 单片机入门教程
初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂，
只好慢慢弄，等弄懂了，实验板也差不多报销了。而proteus 正好可
以解决这个问题，它功能强大，这里只讨论仿真MCU 的功能。它可
以在原理图上仿真，不用出PCB 板，不怕你“啥弄”。
下面就先认识一下proteus.

上图是启动后的画面。

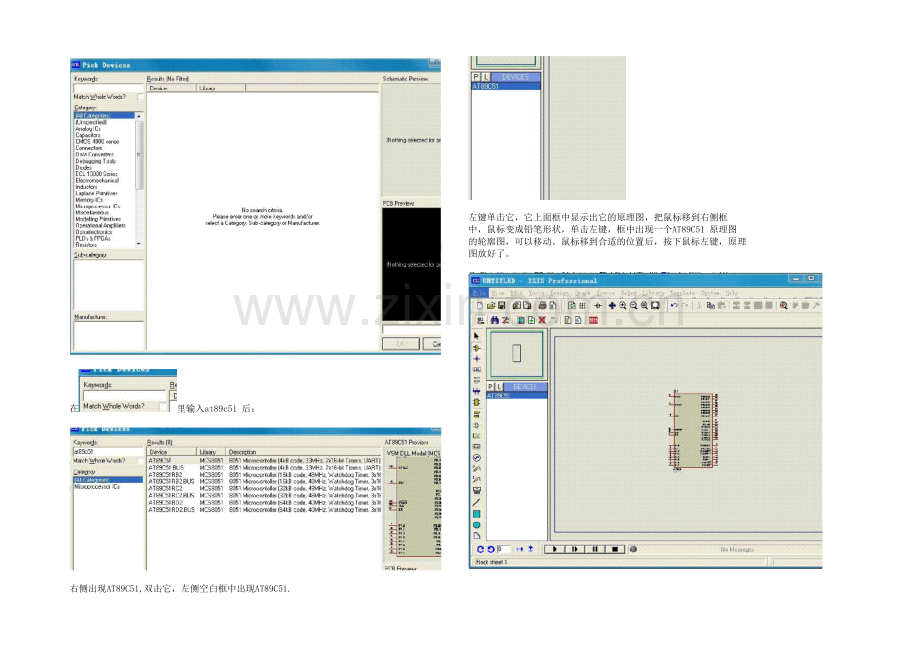

我们点中的“P”后,弹出下面的画面：

在里输入at89c51 后：

右侧出现AT89C51,双击它，左侧空白框中出现AT89C51.

左键单击它，它上面框中显示出它的原理图，把鼠标移到右侧框
中，鼠标变成铅笔形状，单击左键，框中出现一个AT89C51 原理图
的轮廓图，可以移动。鼠标移到合适的位置后，按下鼠标左键，原理
图放好了。

好了，一个单片机的原理图放好了。按这个方法依次把元件
led-red、res 放到右侧的框中（单片机旁）。

这张图太小了，看得不清楚，要是大的就好了。别着急，把鼠标
放在LED 旁，向前滚动鼠标中键，图像放大，向后滚动鼠标，图像
缩小。如果你的鼠标没这个键，你可以试试上面工具栏上这二
个图标，也是一样的。
选择左侧工具栏上的“箭头”图标，

把鼠标移到右侧的原理图中，鼠标经过元件时会就成“手形”，
把鼠标移到LED-RED 上，按下左键，LED-RED 高亮显示，鼠
标变成“手形”并带有方向键头。松开鼠标后，形状没变，指着
LED-RED 按住鼠标左键，移动鼠标，哈哈！元件移动了。好了，现
在你应该明白它们了吧！不用我说你应该明白刚才用到的工具的作用
了。
在任何情况下，右键单击元器件时，元件会亮显示并弹出菜单：

非常直观，都是一些一目了然的图标。从上到的几个菜单分别是：
移动物体、编辑属性、删除物体、顺时针旋转90 度（后面几个就不
用说了吧）。单击鼠标左键操作。当元件高亮显示时，再右键击它，
会删掉它。
把原理图中的元件摆放好。

左键单击左侧工具栏上的元件图标，把鼠标移到LED-RED
引脚上，引脚上高亮的小方框，单击左键，有一条绿色的线拉出来了。

把它移动到电阻上的引脚上，当有个高亮的小方框出现时按下左
键，一条线画好了。

我们把线画成下图的情形：

在电阻R1 没有选择时，左键双击电阻，弹出电阻的属性：

好了，现在在电阻的前面加上一个5V 的电压，这部份电路就绘
制好了。点击左侧terminals 图标:
选择POWER放置并连接好电阻：

单片机电路暂时不讲解了，因为就这样也可以仿真。我们现在可
以来点亮LED 了，只要把程序下载到单片机中就可以了。哦！忘了，
你可能还不会写程序，没关系，下面就讲keil：
把proteus 保存在test 文件夹中，命名为led.dsn.启动keil 后显
示如下：

选择上方的project 菜单选择New Project,保存在test 文件夹中，
命名为ledc51。弹出cpu 选项，选择Atmel 中的At89c51:

弹出菜单后选择”是” :

点击图标，现在可以编写程序了，我们编写如下代码：

保存为led_demo.c.左边的Source Group1 文件夹图标上右击，
在弹出的菜单中选择，如下图所示

c 程序加进来了,马上就要生成proteus 中需要的文件了。我们先配置
一下keil：

就配置这些，其它的以后再讲，先把LED 亮起来。
左键单击图标：

看到了吗？
激动人心的时刻就要到来，打开刚才的proteus 文件，左键双击
At89c51 元件：

开始仿真
左键单击，没有看到灯亮呀，哎！电阻太大了，我们把电阻改
成330，左键单击

LED 亮了，好高兴呀。我们现在要让LED 灭该如何改程序呢？

左键单击图标，keil————编译
再按仿真图标，灯灭了：

是不是很简单呢？恭喜你入门了！
限于时间的关系，就写这么多。学会这些当然只是懂一点皮毛，后面
的路还很长。
