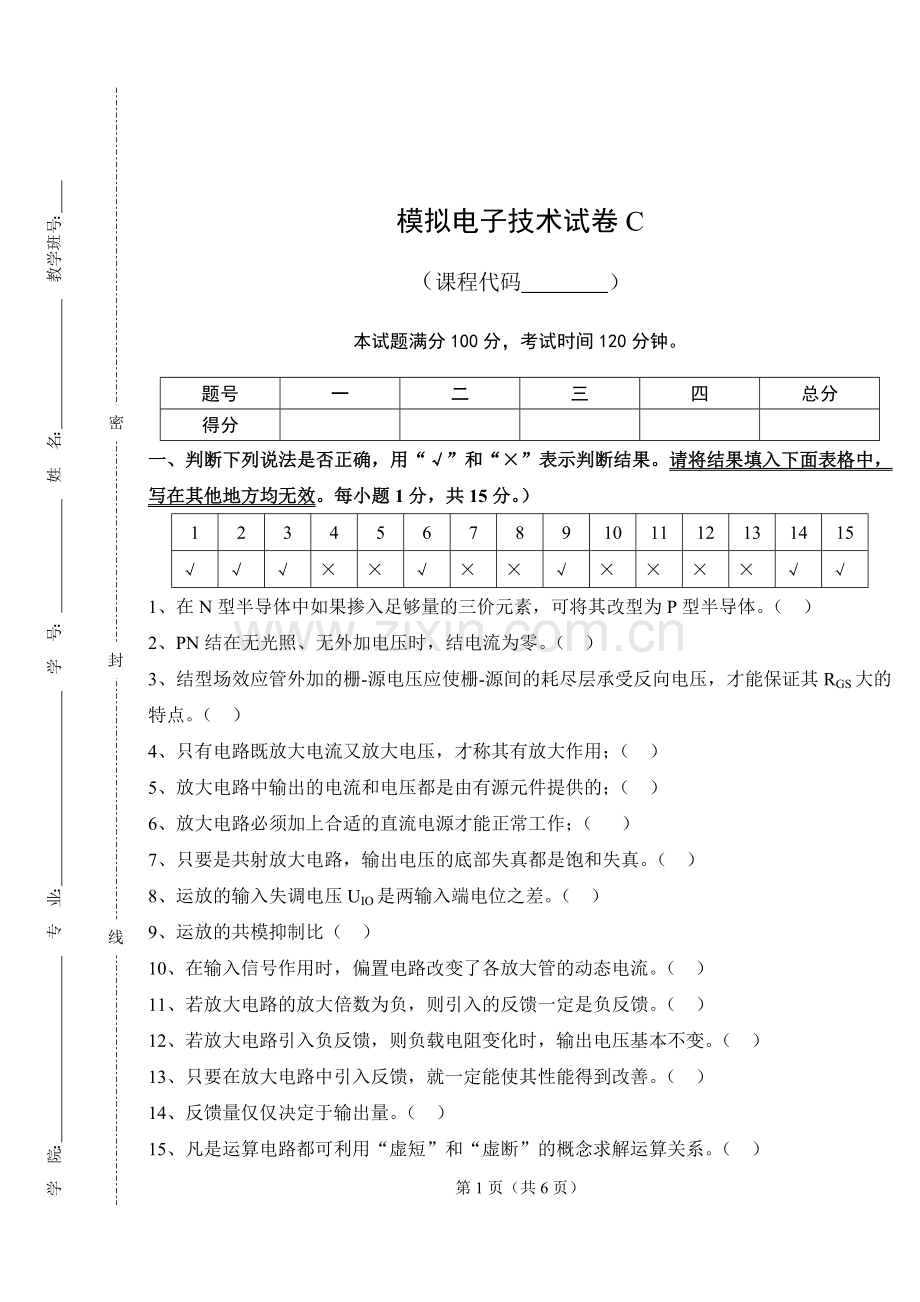

学 院： 专 业： 学 号： 姓 名： 教学班号：

线
封
密

模拟电子技术试卷C
（课程代码 ）

本试题满分100分，考试时间120分钟。

题号
一
二
三
四
总分
得分

一、判断下列说法是否正确，用“√”和“×”表示判断结果。请将结果填入下面表格中，写在其他地方均无效。每小题1分，共15分。）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
√
√
√
×
×
√
×
×
√
×
×
×
×
√
√
1、在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（ ）
2、PN结在无光照、无外加电压时，结电流为零。（ ）
3、结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。（ ）
4、只有电路既放大电流又放大电压，才称其有放大作用；（ ）
5、放大电路中输出的电流和电压都是由有源元件提供的；（ ）
6、放大电路必须加上合适的直流电源才能正常工作；（ ）
7、只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
8、运放的输入失调电压UIO是两输入端电位之差。（ ）
9、运放的共模抑制比（ ）
10、在输入信号作用时，偏置电路改变了各放大管的动态电流。（ ）
11、若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
12、若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。（ ）
13、只要在放大电路中引入反馈，就一定能使其性能得到改善。（ ）
14、反馈量仅仅决定于输出量。（ ）
15、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。（ ）

第1页（共6页）

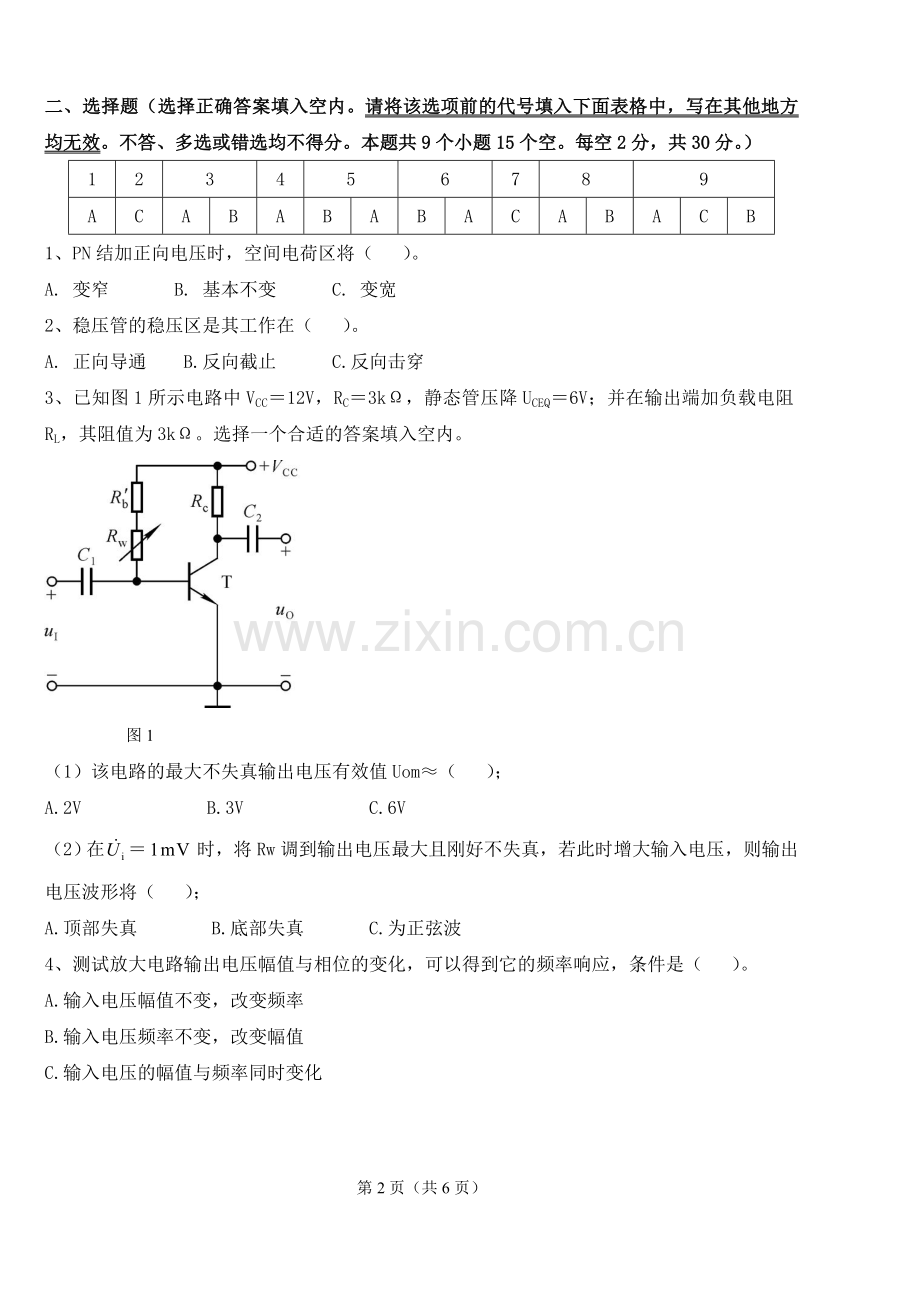

二、选择题（选择正确答案填入空内。请将该选项前的代号填入下面表格中，写在其他地方均无效。不答、多选或错选均不得分。本题共9个小题15个空。每空2分，共30分。）
1
2
3
4
5
6
7
8
9
A
C
A
B
A
B
A
B
A
C
A
B
A
C
B
1、PN结加正向电压时，空间电荷区将（ ）。
A. 变窄 B. 基本不变 C. 变宽
2、稳压管的稳压区是其工作在（ ）。
A. 正向导通 B.反向截止 C.反向击穿
3、已知图1所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。

图1
（1）该电路的最大不失真输出电压有效值Uom≈（ ）；
A.2V B.3V C.6V
（2）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将（ ）；
A.顶部失真 B.底部失真 C.为正弦波
4、测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是（ ）。
A.输入电压幅值不变，改变频率
B.输入电压频率不变，改变幅值
C.输入电压的幅值与频率同时变化

第2页（共6页）

5、当信号频率等于放大电路的fL 或fH时，
（1）放大倍数的值约下降到中频时的（ ）。
A.0.5倍 B.0.7倍 C.0.9倍
（2）即增益下降（ ）。
A.3dB B.4dB C.5dB
6、已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入（ ）；
（2）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（ ）；
7、直流负反馈是指（ ）。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
8、为了实现下列目的，应引入
A．直流负反馈 B．交流负反馈
（1）为了稳定静态工作点，应引入（ ）；
（2）为了展宽频带，应引入（ ）。
9、选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联
（1）为了稳定放大电路的输出电压，应引入（ ）负反馈；
（2）为了增大放大电路的输入电阻，应引入（ ）负反馈；
（3）为了增大放大电路的输出电阻，应引入（ ）负反馈；

第3页（共6页）

三、填空题（本题有4小题，共20分。）
1、 写出图2所示各电路的输出电压值，设二极管导通电压UD＝0.7V。每空2分，共4分。

图2
UO1≈1.3V，UO2＝ 0 ，
2、测得放大电路中晶体管的直流电位如图3所示。在圆圈中画出管子，并完成表1。每空0.5分，共6分。
管号
T1
T2
上
e
c
中
b
b
下
c
e
管型
PNP
NPN
材料
Si
Si

图3 表1
3、分别判断图4所示各电路中晶体管是否有可能工作在放大状态。每空2分，共4分。

图4
解：（a）可能 （c）不能
4、填空。每空2分，共6分。
（1） 同相比例 运算电路可实现Au＞1的放大器。
（2） 微分 运算电路可将三角波电压转换成方波电压。
（3） 反相求和 运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。

第4页（共6页）

四、计算题。本题有4小题，共35分。
1、电路如图5所示，已知ui＝5sinωt (V)，二极管导通电压UD＝0.7V。试画出ui与uO的波形，并标出幅值。（本题5分）
解：波形如解图5所示。

图5 解图5
2、已知图6所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。（本题10分）
（1）分别计算UI为10V、15V、35V三种情况下输出电压UO的值；
（2）若UI＝35V时负载开路，则会出现什么现象?为什么？

图6
解：（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。故：
当UI＝15V时，稳压管中的电流大于最小稳定电流IZmin，所以：UO＝UZ＝6V
同理，当UI＝35V时，UO＝UZ＝6V。
（2）29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。

第5页（共6页）

3、电路如图7（a）所示，图7（b）是晶体管的输出特性，静态时UBEQ＝0.7V。利用图解法分别求出RL＝∞和RL＝3kΩ时的静态工作点和最大不失真输出电压Uom（有效值）。（本题10分）

图7 解图7
解：空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。

4、分别求解图8所示各电路的运算关系。（本题10分）

图8
解：图所示为反相求和运算电路；设R3、R4、R5的节点为M，则
