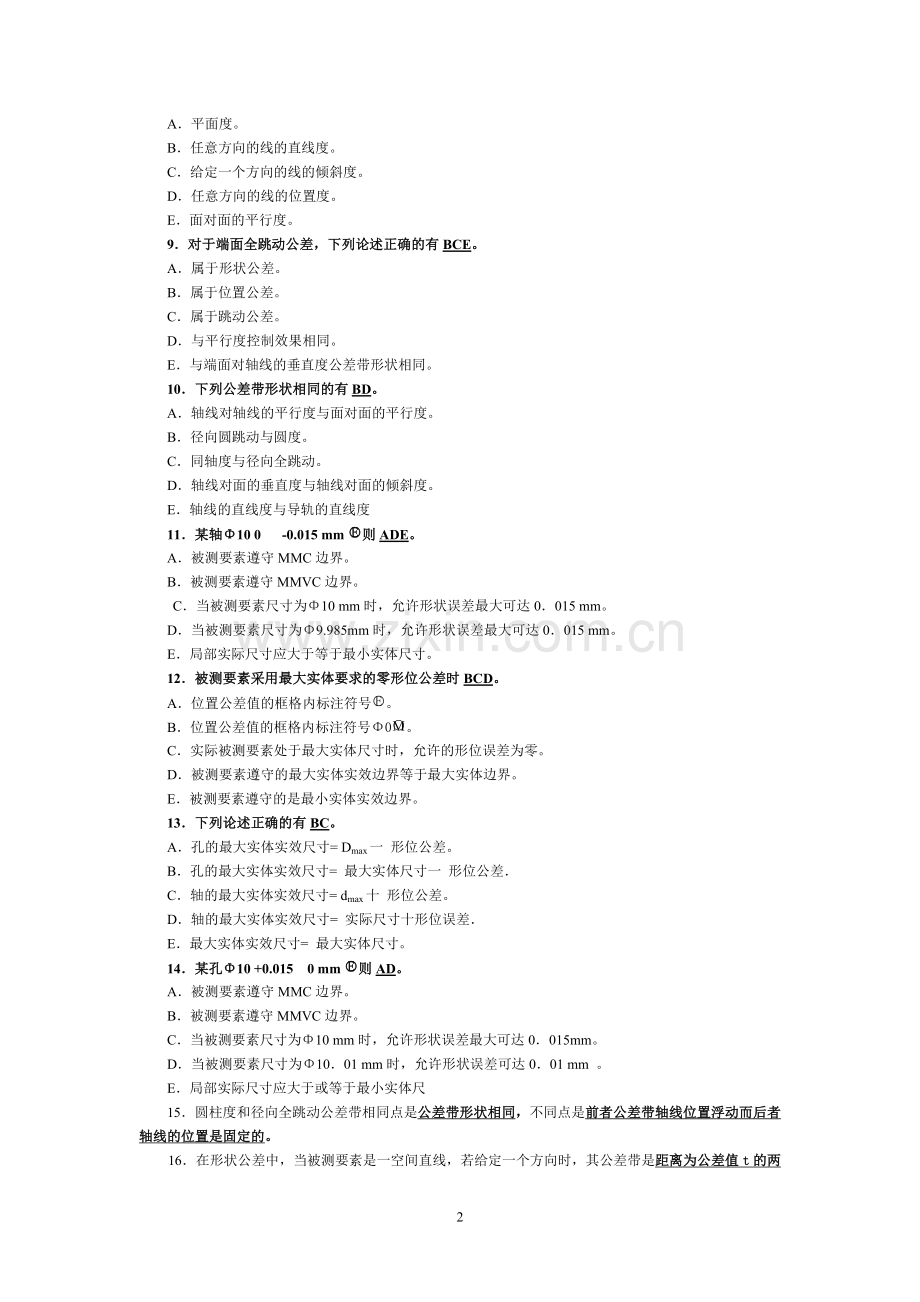

第4章 形位公差1属于形状公差的有AB。A圆柱度。 B平面度。C同轴度。D圆跳动。E平行度。2属于位置公差的有ACD。A平行度。B平面度。C端面全跳动。D倾斜度。E圆度。3圆柱度公差可以同时控制AB。A圆度。B素线直线度。C径向全跳动。D同轴度。E轴线对端面的垂直度。4下列论述正确的有ABC。A给定方向上的线位置度公差值前应加注符号“”。B空间中，点位置度公差值前应加注符号“S”。C任意方向上线倾斜度公差值前应加注符号“”。D标注斜向圆跳动时，指引线箭头应与轴线垂直。E标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。5对于径向全跳动公差，下列论述正确的有BC。A属于形状公差。B属于位置公差。C属于跳动公差。D与同轴度公差带形状相同。E当径向全跳动误差不超差时，圆柱度误差肯定也不超差。6形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。A同轴度。B径向全跳动。C任意方向直线度。D圆柱度。E任意方向垂直度。7形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。A径向全跳动。B端面全跳动。C同轴度。D任意方向线位置度。E任意方向线对线的平行度。8形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。A平面度。B任意方向的线的直线度。C给定一个方向的线的倾斜度。D任意方向的线的位置度。E面对面的平行度。9对于端面全跳动公差，下列论述正确的有BCE。A属于形状公差。B属于位置公差。C属于跳动公差。D与平行度控制效果相同。E与端面对轴线的垂直度公差带形状相同。10下列公差带形状相同的有BD。A轴线对轴线的平行度与面对面的平行度。B径向圆跳动与圆度。C同轴度与径向全跳动。D轴线对面的垂直度与轴线对面的倾斜度。E轴线的直线度与导轨的直线度11某轴10 0 -0.015 mm则ADE。A被测要素遵守MMC边界。B被测要素遵守MMVC边界。C当被测要素尺寸为10 mm时，允许形状误差最大可达0015 mm。D当被测要素尺寸为9.985mm时，允许形状误差最大可达0015 mm。E局部实际尺寸应大于等于最小实体尺寸。12被测要素采用最大实体要求的零形位公差时BCD。A位置公差值的框格内标注符号。B位置公差值的框格内标注符号0。C实际被测要素处于最大实体尺寸时，允许的形位误差为零。D被测要素遵守的最大实体实效边界等于最大实体边界。E被测要素遵守的是最小实体实效边界。13下列论述正确的有BC。A孔的最大实体实效尺寸= Dmax一 形位公差。B孔的最大实体实效尺寸= 最大实体尺寸一 形位公差C轴的最大实体实效尺寸= dmax十 形位公差。D轴的最大实体实效尺寸= 实际尺寸十形位误差E最大实体实效尺寸= 最大实体尺寸。14某孔10 +0.015 0 mm则AD。A被测要素遵守MMC边界。B被测要素遵守MMVC边界。C当被测要素尺寸为10 mm时，允许形状误差最大可达0015mm。D当被测要素尺寸为1001 mm时，允许形状误差可达001 mm 。E局部实际尺寸应大于或等于最小实体尺15圆柱度和径向全跳动公差带相同点是公差带形状相同，不同点是前者公差带轴线位置浮动而后者轴线的位置是固定的。16在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是距离为公差值t的两平行平面之间的区域。若给定任意方向时，其公差带是直径为公差值t的圆柱面内区域。17圆度的公差带形状是半径差为公差值t的两同心圆之间的区域，圆柱度的公差带形状是半径差为公差值t的两同轴圆柱面之间的区域。18当给定一个方向时，对称度的公差带形状是距离为公差值t，且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域。19轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是距离分别为公差值t1 、t2的两对平行平面之间的区域。20由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。21当零件端面制成内凹或中凸时，端面圆跳动可能为零。但却存在垂直度误差。22径向圆跳动在生产中常用它来代替轴类或箱体零件上的同轴度公差要求，其使用前提是满足其功能要求。23径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定而后者公差带圆心的位置是浮动。24在任意方向上，线对面倾斜度公差带的形状是直径为公差值t，且与基准平面成理论正确角度的圆柱面内的区域，线的位置度公差带形状是直径为公差值t，且以线的理想位置为轴线的圆柱面内的区域。 25图样上规定健槽对轴的对称度公差为005mm，则该键槽中心偏离轴的轴线距离不得大于0.025mm。27某孔尺寸为40+0.119 +0.030 mm，轴线直线度公差为 0.005 mm，实测得其局部尺寸为4009 mm，轴线直线度误差为0.003 mm，则孔的最大实体尺寸是40.03mm，最小实体尺寸是40.119m m，作用尺寸是40.087mm。28某轴尺寸为40+0.041 +0.030 mm，轴线直线度公差为0.005 mm，实测得其局部尺寸为40031 mm，轴线直线度误差为0.003 mm，则轴的最大实体尺寸是40.041mm，最大实体实效尺寸是4.0046 mm，作用尺寸是40.033mm。29某孔尺寸为40+0.119 +0.030 mm ，实测得其尺寸为40.09 mm，则其允许的形位误差数值是0.06mm，当孔的尺寸是40.119mm时，允许达到的形位误差数值为最大。30某轴尺寸为40+0.041 +0.030 mm，实测得其尺寸为40.03 mm，则允许的形位误差数值是0.011mm，该轴允许的形位误差最大值为0.011mm。31某轴尺寸为20 0 -0.1 mm，遵守边界为MMC，边界尺寸为20mm，实际尺寸为20 mm时，允许的形位误差为0mm。32某轴尺寸为10-0.018 -0.028 mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差0.01是在被测要素为最小实体状态时给定的。当轴实际尺寸为9.972mm是，允许的垂直度误差达最大，可达0.02mm。33.改正图2-1中各项形位公差标注上的错误（不得改变形位公差项目）。34. 改正图2-2中各项形位公差标注上的错误（不得改变形位公差项目）。图2-2 35.改正图2-3中各项形位公差标注上的错误（不得改变形位公差项目）。图2-3 10改正图2-4中各项形位公差标注上的错误（不得改变形位公差项目）。图2-411 改正图2-5中各项形位公差标注上的错误（不得改变形位公差项目）。图2-512改正图2-6中各项形位公差标注上的错误（不得改变形位公差项目）。 图2-613改正图2-7中各项形位公差标注上的错误（不得改变形位公差项目）。 图2-716将下列技术要求标注在图2-10。（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。（2）圆锥轴线对d1和d2两圆柱面公共轴线的同轴度为0.05 mm。（3）端面对d1和d2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。（4）d1和d2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。图2-1017将下列技术要求标注在图2-11上。（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。（2）70H7孔的轴线对左端面的垂直度公差为0.02mm。（3）210h7轴线对70H7孔轴线的同轴度公差为0.03mm。（4）4-20H8孔的轴线对左端面（第一基准）和70H7孔轴线的位置度公差为0.15mm。图2-1118试将下列技术要求标注在图2-12上。（1）2-d轴线对其公共轴线的同轴度公差为0.02mm。（2）D轴线对2-d公共轴线的垂直度公差为100 ：0.02 mm。（3）槽两侧面对D轴线的对称度公差为004 mm。 图2-1219试将下列技术要求标注在图2-13上。（1）圆锥面a的圆度公差为01 mm。 （2）圆锥面a对孔轴线b的斜向圆跳动公差为002mm。 （3）基准孔轴线b的直线度公差为0005mm。 （4）孔表面c的圆柱度公差为00lmm。 （5）端面d对基准孔轴线b的端面全跳动公差为001mm。 （6）端面e对端面d的平行度公差为003mm。 图2-13 20试将下列技术要求标注在图214上。 （1）30K7和50M7采用包容原则。 （2）底面F的平面度公差为002mm；30K7孔和50M7孔的内端面对它们的公共轴线的圆跳动公差为004 mm。（3）30K7孔和50M7孔对它们的公共轴线的同轴度公差为003mm。（4） 6-11H10对50M7孔的轴线和F面的位置度公差为005mm，基准要素的尺寸和被测要素的位置度公差应用最大实体要求。图2-1421试将下列技术要求标注在图2-15上。（l）5+0.05 -0.03mm的圆柱度误差不大于002mm，圆度误差不大于00015 mm。（2）B面的平面度误差不大于0001mm，B面对5+0.05 -0.03mm的轴线的端面圆跳动不大于004 mm，B面对C面的平行度误差不大于002mm。（3）平面F对5+0.05 -0.03 mm轴线的端面圆跳动不大于004 mm。（4）18d11外圆柱面的轴线对5+0.05 -0.03mm内孔轴线的同轴度误差不大于02 mm。（5）12b11外圆柱面轴线对5+0.05 -0.03mm孔轴线的同轴度误差不大于016 mm。（6） 9030密封锥面G对5+0.05 -0.03mm孔轴线的同轴度误差不大于016 mm。 （7）锥面G的圆度误差不大于0002 mm。 图2-15 25按表2-2中的内容，说明图2-19中的公差代号的含义。 表2-2 图2-19 33试将图2-27按表列要求填入表2-7中。 a) b) c) 图2-27 表2-7图例采用公差原则边界及边界尺寸给定的形位公差值可能允许的最大形位误差值a独立0.0080.008b包容MMC边界200.020.02c最大实体MMVC边界19.9950.0050.0269
