本帖希望和各位高人共同讨论一下maxwell v12中求气隙磁密的步骤，如有不对之处，望各位直言不讳；写的不全的也请指出，我会补充的～
本文中也提到了我存在的疑问，均用红色字体标出，恳请各位大哥大姐不吝赐教！！

同我之前的帖子

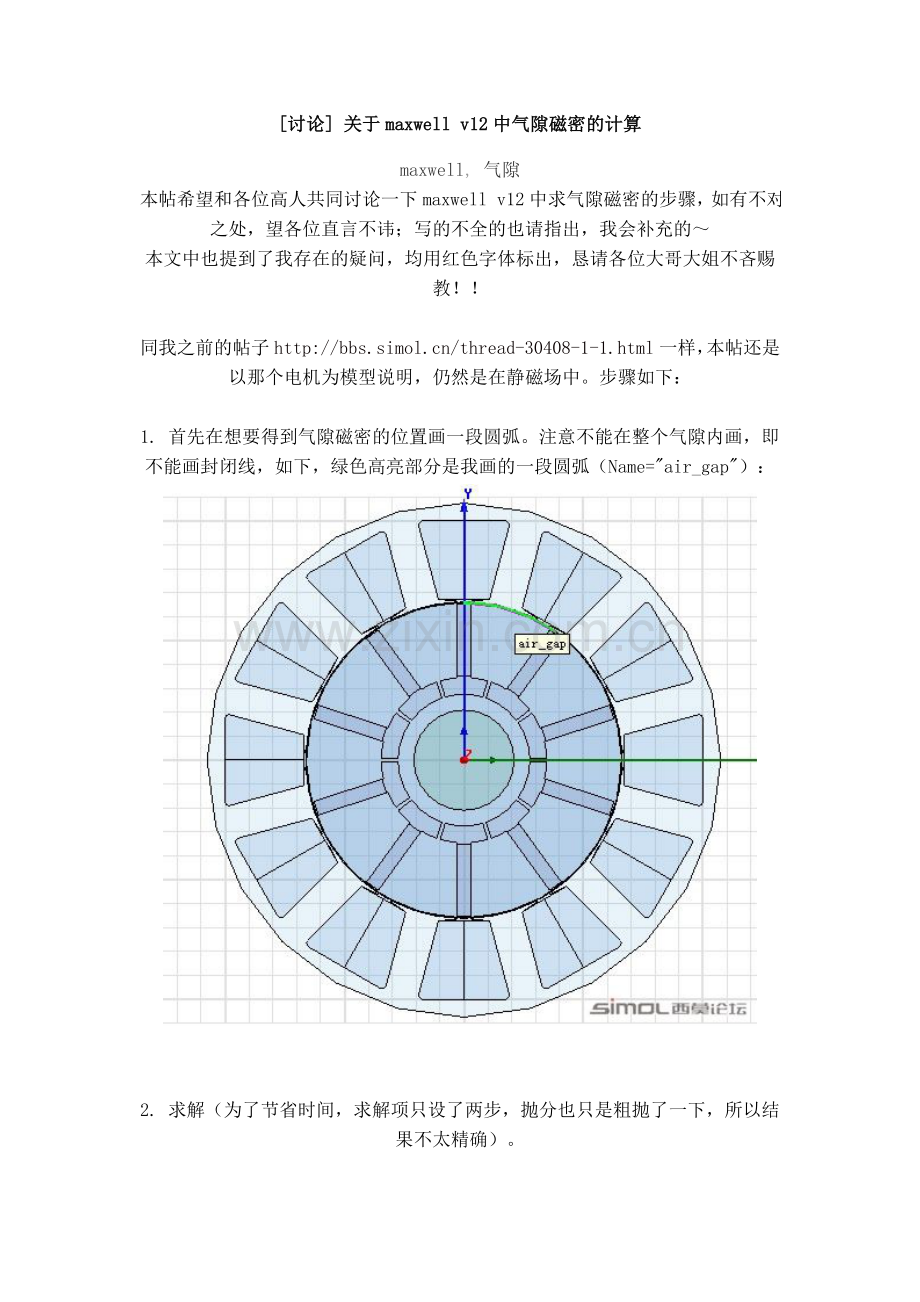

1. 首先在想要得到气隙磁密的位置画一段圆弧。注意不能在整个气隙内画，即不能画封闭线，如下，绿色高亮部分是我画的一段圆弧（Name="air_gap"）：

下载 (61.39 KB)
2010-1-11 14:11

2. 求解（为了节省时间，求解项只设了两步，抛分也只是粗抛了一下，所以结果不太精确）。

3. 求解结束后，定义气隙磁密公式。如下：

3.1 右键Field Overlays，如图：

下载 (36.01 KB)
2010-1-11 14:19

3.2 选中calculator，调出计算器。
3.3 Quantity->B，如图：

下载 (41.42 KB)
2010-1-11 13:06

3.3 Geometry->Line->air_gap（即刚才画的那条圆弧），确定，如图：

下载 (44.47 KB)
2010-1-11 13:07

3.4 点Normal（取径向）或Tangent（取切向）后，如图：

下载 (43.18 KB)
2010-1-11 13:09

3.5 点Undo（为什么要点Undo，即“撤销”，说实话我现在也不明白，应该是和ansoft计算器的算法有关，哪位高人知道请务必赐教啊，在下不胜感谢！）后，如图：

下载 (41.75 KB)
2010-1-11 13:12

3.6 点Pop，即只留下“Scl : Dot(<Bx,By,0>, LineNormal)”（径向）或“Scl : Dot(<Bx,By,0>, LineTangent)”（切向）一式，如图：

下载 (41.78 KB)
2010-1-11 13:13

3.7 点Add，随便输个名字代表这个式子（如：Bgap_radial），如图：

下载 (32.91 KB)
2010-1-11 13:16

3.8 这时在Named Expressions里就加入了这个式子，如图：

下载 (31.38 KB)
2010-1-11 13:17

3.9 点Done，结束编辑。

4.右键result，如图选择：

下载 (37.84 KB)
2010-1-11 13:19

5. 在“Geometry”下拉框中选择air_gap（即一开始那段圆弧），
    在“points”里输入想要得到的点数（我这里默认是1001），
    在“Category”里选Calculated Expressions，
    在“Quantity”里选则刚才定义的式子（如Bgap_radial）。
    此时的横坐标是距离（不知道有没有可以改成角度的简便方法，这点也需要高人赐教啊！），我只会用笨方法改成角度了，就是把“X：”里的式子改成：Distance/R*180/pi，其中R是所画的圆弧的半径。
    这些设置如下图所示：

下载 (53.9 KB)
2010-1-11 14:16

6. 点New Report，得到气隙磁密（今天机器不知为什么，太慢了，我还马上有事要做，恕不附图了）。

当然还有一种表达式，相当于把normal或者tangent用三角函数表示出来，我比较过，结果一样，不过相对于上述方法而言，式子较麻烦，在此就不予说明了。

以上就是我在求解气隙磁密方面的一点心得，匆匆写完，不对之处望请各位指正。尤其是红色字体标出的问题，恳请高人解答，不胜感谢！
