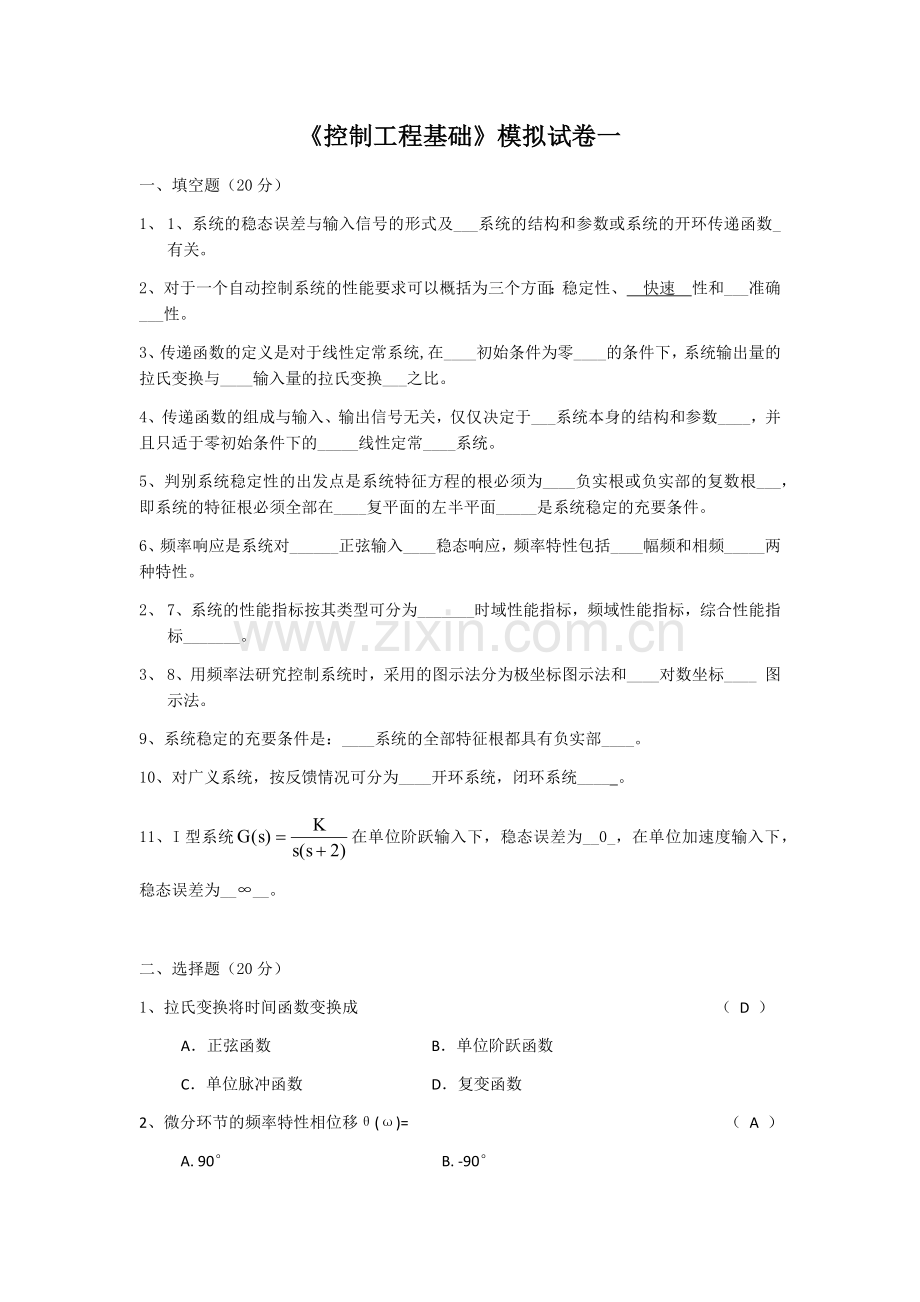

《控制工程基础》模拟试卷一
一、填空题（20分）
1、 1、系统的稳态误差与输入信号的形式及___系统的结构和参数或系统的开环传递函数_有关。
2、对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、 快速 性和___准确___性。
3、传递函数的定义是对于线性定常系统,在____初始条件为零____的条件下，系统输出量的拉氏变换与____输入量的拉氏变换___之比。
4、传递函数的组成与输入、输出信号无关，仅仅决定于___系统本身的结构和参数____，并且只适于零初始条件下的_____线性定常____系统。
5、判别系统稳定性的出发点是系统特征方程的根必须为____负实根或负实部的复数根___，即系统的特征根必须全部在____复平面的左半平面_____是系统稳定的充要条件。
6、频率响应是系统对______正弦输入____稳态响应，频率特性包括____幅频和相频_____两种特性。
2、 7、系统的性能指标按其类型可分为_______时域性能指标，频域性能指标，综合性能指标_______。
3、 8、用频率法研究控制系统时，采用的图示法分为极坐标图示法和____对数坐标____ 图示法。
9、系统稳定的充要条件是：____系统的全部特征根都具有负实部____。
10、对广义系统，按反馈情况可分为____开环系统，闭环系统____ 。
11、I型系统在单位阶跃输入下，稳态误差为__0_，在单位加速度输入下，稳态误差为__∞__。

二、选择题（20分）
1、拉氏变换将时间函数变换成 （ D ）
A．正弦函数 B．单位阶跃函数
C．单位脉冲函数 D．复变函数
2、微分环节的频率特性相位移θ(ω)= （ A ）
A. 90° B. -90°
C. 0° D. -180°
3、设系统的传递函数为G(s)=，则系统的阻尼比为 （ C ）
A. B. C. D. 1
4、正弦函数sin的拉氏变换是 （ B ）
A. B.
C. D.
5、比例环节的频率特性相位移θ(ω)= （ C )
A.90° B.-90° C.0° D.-180°
6、一阶系统的阶跃响应， ( D  )
A.当时间常数T较大时有振荡 B.当时间常数T较小时有振荡
C.有振荡 D.无振荡
7、系统特征方程式的所有根均在根平面的左半部分是系统稳定的 ( C )
A.充分条件 B.必要条件 C.充分必要条件 D.以上都不是
8、时域分析法研究自动控制系统时最常用的典型输入信号是 （ D ）
A．脉冲函数 B．斜坡函数
C．抛物线函数 D．阶跃函数
9、令线性定常系统传递函数的分母多项式为零，则可得到系统的 ( B )
A．代数方程 B．特征方程
C．差分方程 D．状态方程
10、线性定常系统的传递函数，是在零初始条件下 （ D ）
A．系统输出信号与输入信号之比
B．系统输入信号与输出信号之比
C．系统输入信号的拉氏变换与输出信号的拉氏变换之比
D．系统输出信号的拉氏变换与输入信号的拉氏变换之比
三、简答题（20分）
1、什么是反馈？为什么要进行反馈控制？
答：反馈是指人们为了达到一定的目的，有意加入的反馈，闭环控制系统的工作是基于系统的实际输出与输入间的偏差之上的，在系统存在扰动的情况下，这种偏差就会出现。进行适当的反馈控制正好能检测出这种偏差，并力图减小这种偏差，而最终使得偏差为零，事实上，反馈控制仅仅需为无法预计的扰动设计，因为对可以预知的扰动，总可以在系统中加以校正。
2、什么是系统？什么是线性系统？
答：系统是由相互联系，相互作用的若干部分构成而且有一定的目的或一定的运动规律的一个整体；当系统的数学模型能用线性微分方程描述时，系统称为线性系统。
3、系统稳定性的定义是什么？
答：系统的稳定性是指系统在初始状态的作用下，由它引起的系统的时间响应随时间的推移，逐渐衰减并趋向与零的能力。若随时间的推移，系统能回到平衡位置，则系统是稳定的；若随时间的推移，系统偏离平衡位置愈来愈远，则系统是不稳定的。
四、计算题（30分）
1、如下图所示，将方框图化简，并求出其传递函数。
一
一
H1
G1
G2
H2
R(S)
C(S)

一
一
H1/G2
G1
G2
H2
R(S)
C(S)

解：

一
H1/G2
G1
R(S)
C(S)
G2
1+ G2H2

一
H1/G2
R(S)
C(S)
G1G2
1+ G2H2

R(S)
C(S)
G1G2
1+ G2H2+G1H1

2、设系统开环传递函数如下，试绘制系统的对数幅频特性曲线。

解：该系统开环增益K＝100；
有一个积分环节，即v＝1；低频渐近线通过（1，20lg100）这点，即通过（1，40）这点斜率为－20dB/dec；
有两个惯性环节，对应转折频率为，，斜率分别增加－20dB/dec
系统对数幅频特性曲线如下所示。
L
(
w
)/dB
­20 dB / dec
­40 dB / dec
10
100
­60 dB / dec
w
(rad/s)
0
1
40

3、设系统特征方程为

试用劳斯-赫尔维茨稳定判据判别该系统的稳定性。
解：用劳斯-赫尔维茨稳定判据判别，a4=1，a3=5，a2=2，a1=4，a0=3均大于零，

且有
