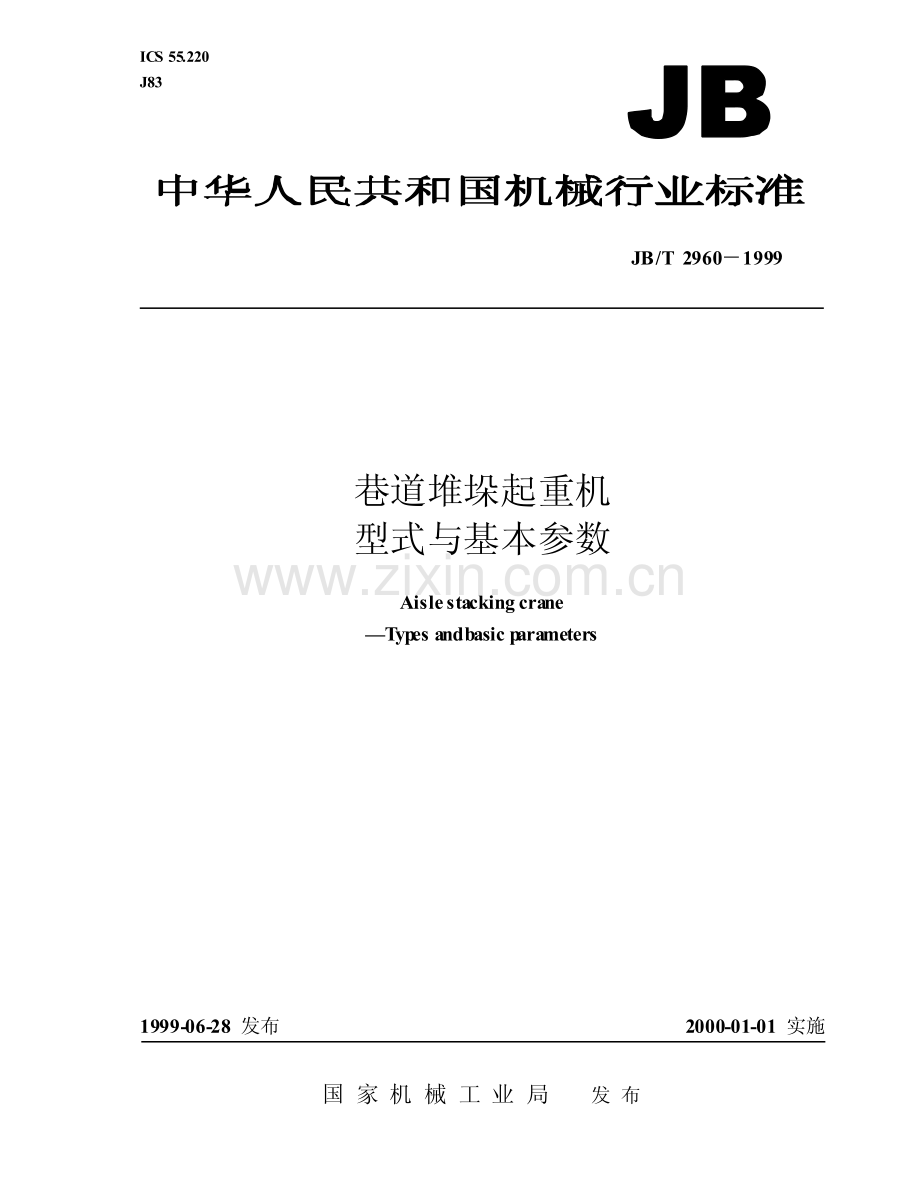

JB T 2960-1999 巷道堆垛起重机 型式与基本参数.pdf

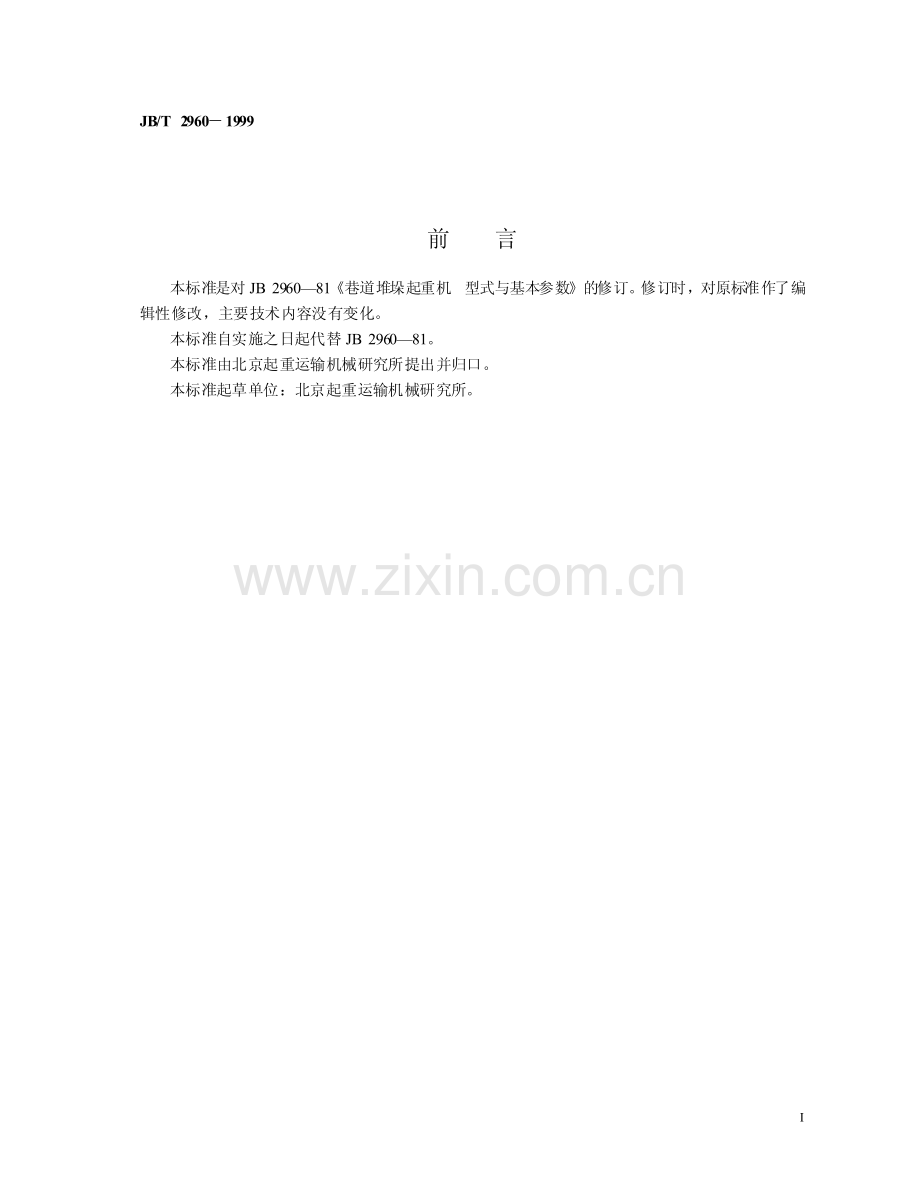

ICS 55.220 J83 JB/T 29601999 巷道堆垛起重机 型式与基本参数 Aisle stacking crane Types and basic parameters 1999-06-28 发布 2000-01-01 实施国 家 机 械 工 业 局 发 布 I前 言 本标准是对 JB 296081巷道堆垛起重机 型式与基本参数的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替 JB 296081。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：北京起重运输机械研究所。JB/T 29601999 1 1 范围 本标准适用于在货架仓库内进行入库、出库作业的巷道堆垛起重机。货架仓库包括整体式货架仓库和分离式货架仓库，入库、出库作业的方式包括单元化方式和拣选方式。本标准不包括在货架仓库内进行入库、出库作业的桥式堆垛起重机和无轨巷道堆垛机。2 型式与代号 2.1 巷道堆垛起重机按支承方式可分为（见图 1）：a)地面支承式（Z1）；b)悬挂式（Z2）；c)货架支承式（Z3）。2.2 巷道堆垛起重机按作业方式可分为：2.2.1 拣选入库出库方式：a)双向入库出库式（J1）；b)单向入库出库式（J2）。2.2.2 单元化入库出库方式：a)司机房固定式（D1）；b)司机房升降式（D2）；c)无司机房式（D3）。2.2.3 拣选单元化混合入库出库方式（H）。2.3 巷道堆垛起重机型号表示方法如下：标记示例：起重量为 0.25 t 的地面支承式双向入库出库的巷道堆垛起重机：堆垛起重机 DZ1J10.25 JB/T 29601999 国家机械工业局 1999-06-28 批准 中 华 人 民 共 和 国 机 械 行 业 标 准 巷道堆垛起重机 型式与基本参数 Aisle stacking crane Types and basic parameters JB/T 29601999 代替JB 296081 2000-01-01 实施 起重量代号，t 作业方式代号 支承方式代号 巷道堆垛起重机代号 JB/T 29601999 1 拣 选 入 库 出 库 单 元 化 入 库 出 库 作业方式 支承方式 J1双向入库出库式 J2单向入库出库式 D1司机房固定式 D2司机房升降式 D3无司机房式 H 拣选单元化混合入库出库方式 Z1地面支承式 Z2悬挂式 Z3货架支承式 图 1 JB/T 29601999 3 3 基本参数及其系列 3.1 巷道堆垛起重机的起重量应符合表 1 的规定。起重量是指有效的货载，它不包括载荷台、货叉机构、司机房及司机等重量。表 1 t 拣选入库出库方式 0.1；0.25 单元化入库出库方式 0.25；0.5；1；1.5；2 3.2 仓库高度应符合表 2 的规定。仓库高度是指仓库屋架下弦离地面的高度。表 2 mm 分离式仓库 4200；4800；5400；6000；6600；7200；7800；8400；9000 整体式仓库 9000；12000；15000；18000；21000；24000 3.3 巷道堆垛起重机的速度应符合表 3的规定。表 3 m/min 运行速度vx 25；31.5；40；50；63；80；100；125 起升速度vz 6.3；8；10；12.5；16；20；25 货叉速度vg 5；6.3；8；10；12.5；16 JB/T 29601999 中 华 人 民 共 和 国 机 械 行 业 标 准 巷道堆垛起重机 型式与基本参数 JB/T 29601999*机 械 科 学 研 究 院 出 版 发 行 机 械 科 学 研 究 院 印 刷 （北京首体南路 2 号 邮编 100044）*开本 8801230 1/16 印张 1/2 字数 8,000 1999年 9月第一版 1999 年 9 月第一次印刷 印数 1500 定价 5.00元 编号 99924 机械工业标准服务网：http:/www.JB
