中华人民共和国汽车行业标准
QC/T 580—1999
代替 JB 4161—85
汽 车 变 速 器 安 装 尺 寸

1　适用范围
　　本标准规定了汽车变速器外壳前端面与离合器外壳后端面的安装尺寸，适用于中心距大于或等于65mm的汽车机械式变速器。
2　汽车变速器的安装尺寸
　　根据变速器中心距的大小分为A、B、C、D、E五组。
组别
A
B
C
D
E
中心距 mm
≥65～80
＞80～110
＞110～130
＞130～150
＞150

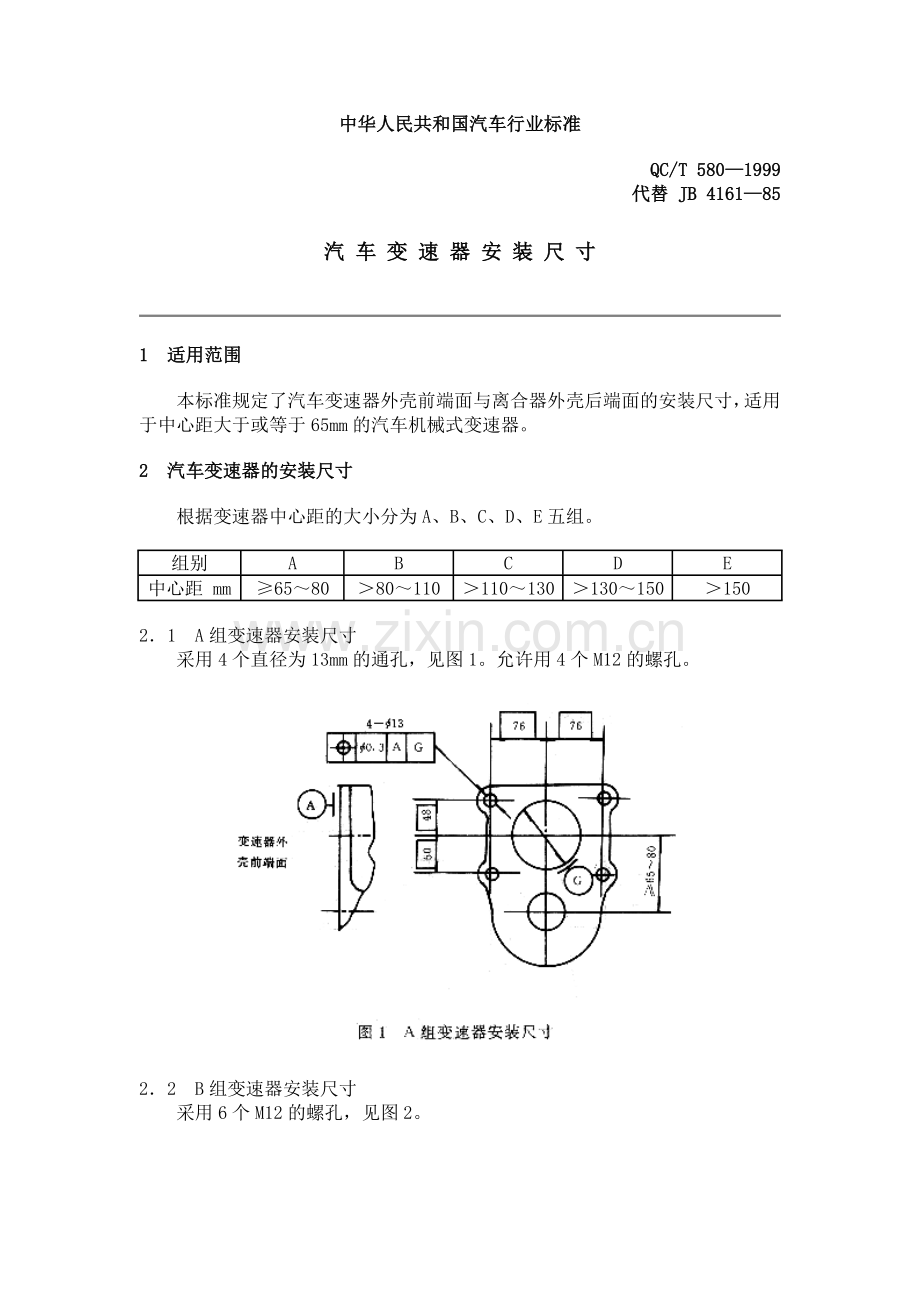

2．1　A组变速器安装尺寸
　　采用4个直径为13mm的通孔，见图1。允许用4个M12的螺孔。

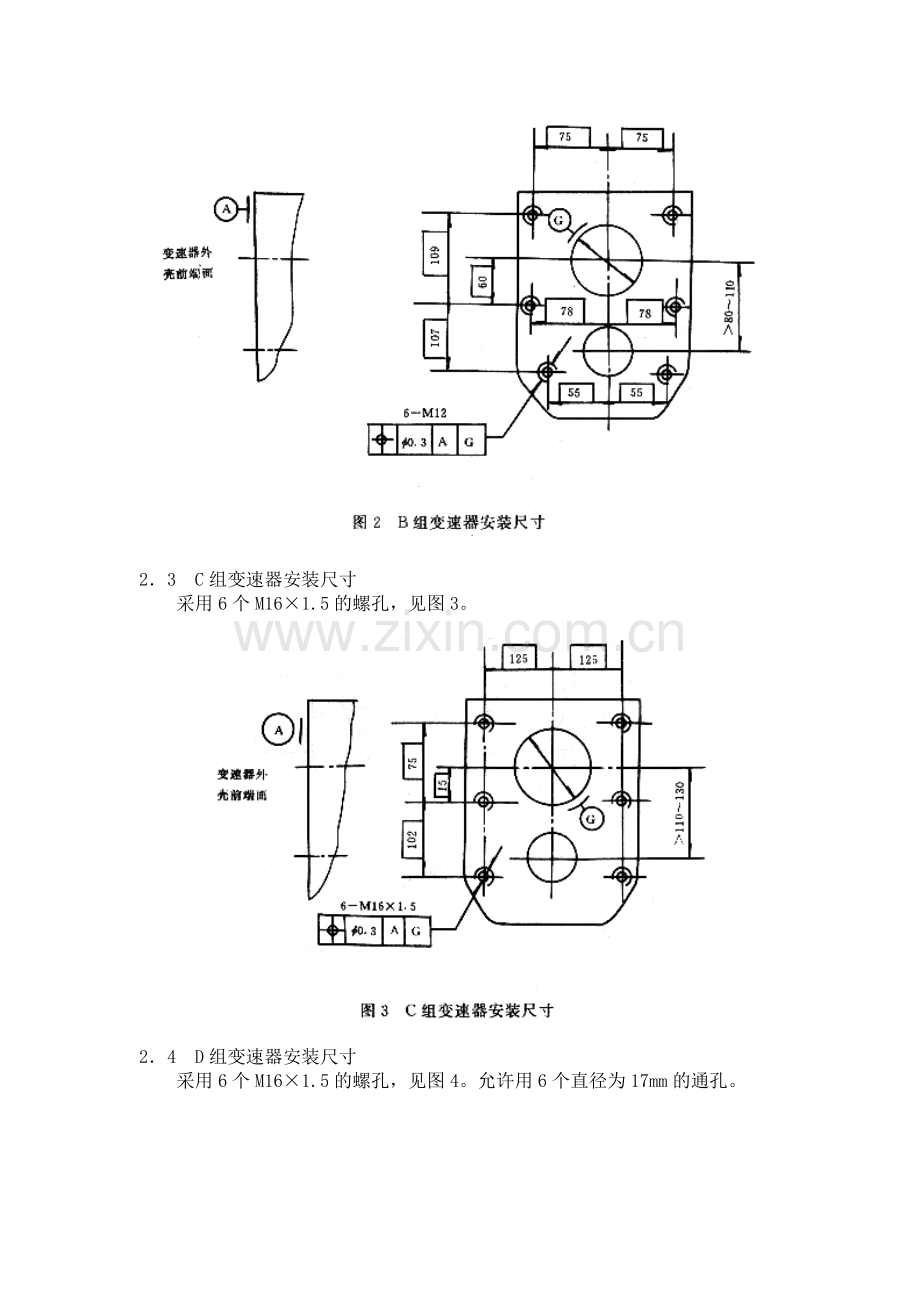

2．2　B组变速器安装尺寸
　　采用6个M12的螺孔，见图2。

2．3　C组变速器安装尺寸
　　采用6个M16×1.5的螺孔，见图3。

2．4　D组变速器安装尺寸
　　采用6个M16×1.5的螺孔，见图4。允许用6个直径为17mm的通孔。

2．5　E组变速器安装尺寸
　　采用10个M18×1.5的螺孔，见图5。特殊情况下允许任选8个螺孔进行安装。但在变速器第一轴与第二轴公共轴线以上的4个螺孔必须安装。

　　附加说明：
　　本标准由国家机械工业局提出。
　　本标准由全国汽车标准化技术委员会归口。
　　本标准起草单位：第二汽车制造厂技术中心。
　　本标准主要起草人：祝世和。
