钢筋弯曲机.pptx

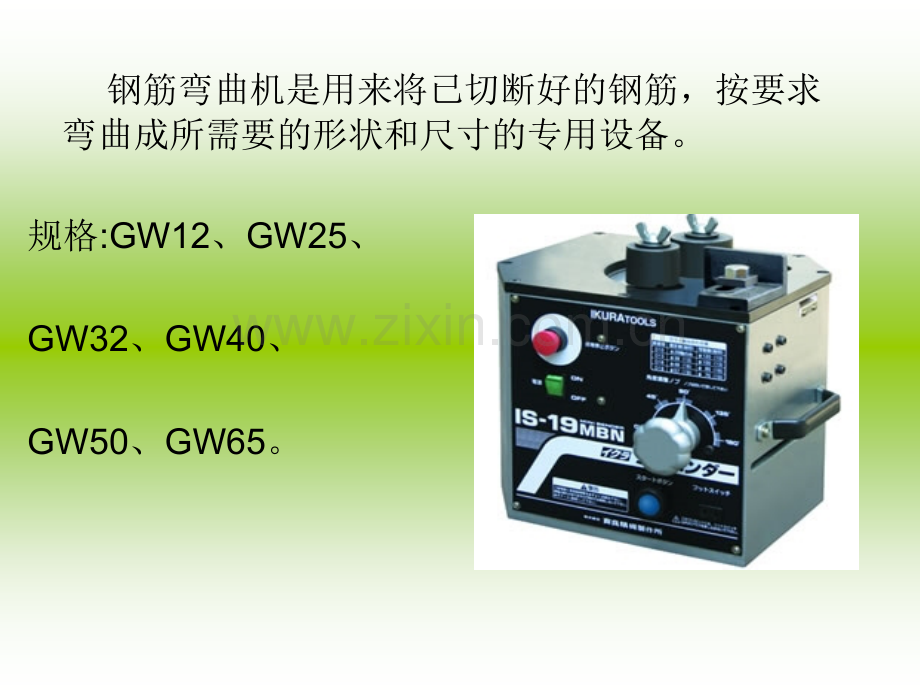

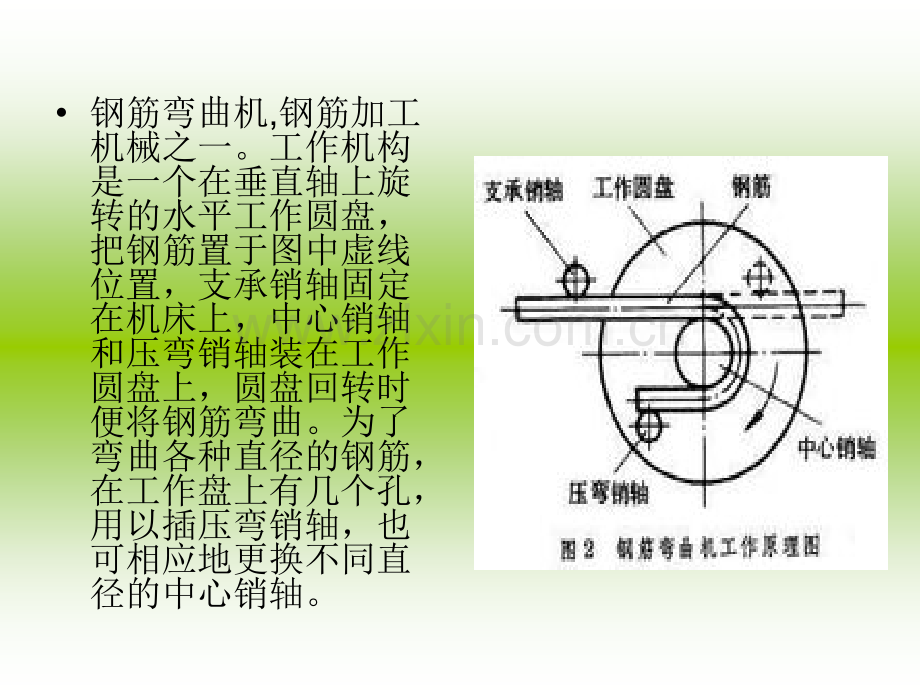

钢筋弯曲机,钢筋加工机械之一。工作机构是一个在垂直轴上旋转的水平工作圆盘，把钢筋置于图中虚线位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋，在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。钢筋弯曲机是用来将已切断好的钢筋，按要求弯曲成所需要的形状和尺寸的专用设备。规格:GW12、GW25、GW32、GW40、GW50、GW65。钢筋弯曲机的分类1.按传动方式分为机械式铭筋弯曲机、液压式钢筋弯曲机;2.按工作原理分为蜗轮蜗杆式钢筋弯曲机、齿轮式钢筋弯曲机;3.按结构型式分为台式钢筋弯曲机、手持式钢筋弯曲机。液压式钢筋弯曲机手持式钢筋弯曲机蜗轮蜗杆式钢筋弯曲机 操作规程一、检查机械性能是否良好,工作台和弯曲机台面保持水平,并准备好各种芯轴工具挡。二、按加工钢筋的直径和弯曲机的要求装好芯轴,成型轴,挡铁轴或可变挡架,芯轴直径应为钢筋直径的2.5倍。三、检查芯轴,挡块、转盘应无损坏和裂纹，防护罩紧固可靠,经空机运转确认正常方可作业。四、作业时，将钢筋需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢筋的一侧方可开动。五、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。六、弯曲钢筋时，严禁加工超过机械规定的钢筋直径、根数及机械转速。七、弯曲高硬度或低合金钢筋时，应按机械铭牌规定换标最大限制直径，并调换相应的芯轴。八、严禁在弯曲钢筋的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐，弯钩不得朝上。九、转盘换向时，必须在停稳后进行。十、作业完毕、清理现场、保养机械、断电锁箱。钢筋弯曲机的危险识别人的不安全行为：弯曲未经冷拉或有绣皮的钢筋时未戴护目镜及口罩 在弯曲机钢筋的作业半径和机身不设不定销的一侧站人 措施：进行教育和交底 严格执行操作规程谢谢观赏
