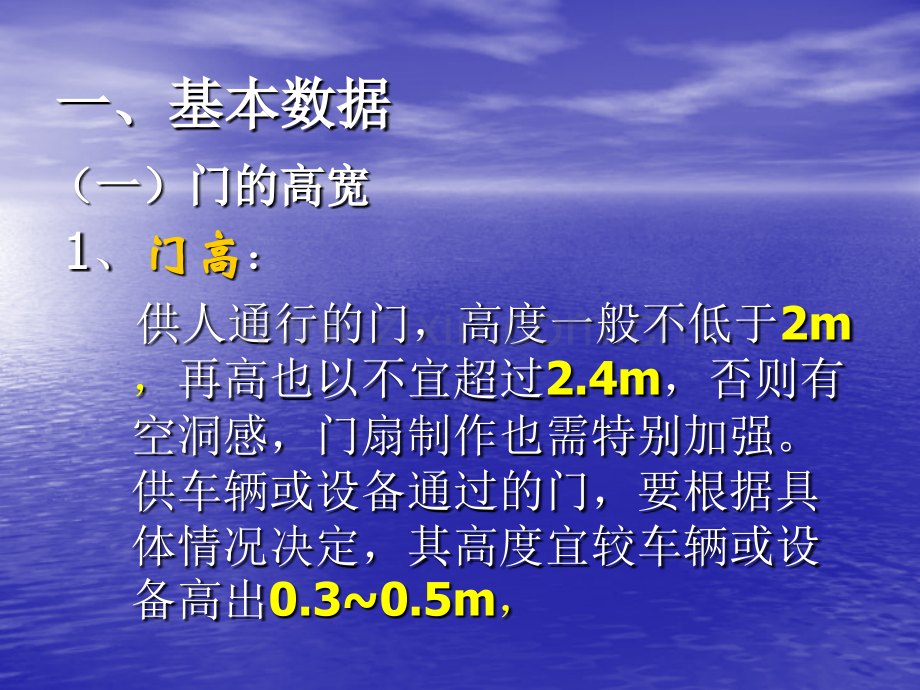

建筑设计基本知识一、基本数据一、基本数据（一）门的高宽（一）门的高宽 1、门高门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.30.5m，现今建筑内各种设备管井的检查门颇多，它不是经常通过的地方，所以一般上框高与普通门齐或还低一些，下边还留有与踢脚线同高的门槛，其净高就不必拘泥于2m，1.5m左右即可。2、门宽门宽：一般住宅分户门0.91m，分室门0.80.9m，厨房门0.8m左右，卫生间门0.70.8m。公共建筑的门宽一般单扇门1m，双扇门1.21.8m，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以0.61.0m为宜。供安全疏散的太平门宽度，要根据计算和规范（有关放火规范）规定设置。（二）窗的高度1、窗高窗高：一般住宅建筑中。窗的高度为1.5m，加上窗台高0.9m，则窗顶距楼面2.4m，还留有0.4m的结构高度。在公共建筑中，窗台高度由1.01.8m不等，开向公共走道的窗扇，其底面高度不应低于2.0m。窗的高度则根据采光、通风、空间形象等要求来决定，但要注意过高窗户的刚度问题，必要时要加设横梁或“拼樘”。此外，窗台高低于0.8m时，应采取防护措施。2、窗宽窗宽 窗宽一般由0.6m开始，宽到构成“带窗”，但要注意采用通宽的带窗时，左右隔壁房间的隔音问题以及推拉窗扇的滑动范围问题，也要注意全开间的宽窗会造成横墙面上的炫光，对教室、展览室都是不合适的。（三）过道1、过道宽过道宽：最窄的走道应该是住宅中通往辅助房间的过道，按住宅建筑设计规范住宅建筑设计规范（GBJ9686）规定，其净宽不应小于0.8m，这是“单行线”，一般只允许一个人通过。规范规定住宅中通往卧室，起居室的过道净宽不宜小于1.0m的宽度，也只是一人正行，另一人侧身让行的尺寸。这个尺寸用“不宜小于”是考虑到砖混建筑中，0.24m墙，1.2m中距的过道，净空只有0.96m，不足1.0m考虑的。2、过道高过道高：过道的净高原本随建筑层高而定，设计中通常未予专门的考虑。我们把过道的总高分成下面四个部分：结构高度结构高度；设备管线高度设备管线高度，一般在0.6m就左右，视通风管的截面、布置方式以及冷凝水管、自动喷淋水管的安排而定；净高净高，这是设计者要认真把握尺度，它是决定层高的重要因素之一。按常规，这个净高应在2.2m以上为妥。（四）阳台阳台 阳台的栏杆高度在多层建筑中不应底于1.05m，在高层建筑中，则不应低于1.2m。（五）女儿墙女儿墙一般多层建筑的女儿墙高1.051.20m，但高层建筑则至少1.30m，通常高过胸肩甚至高过头部，达1.501.80m。（六）楼梯楼梯楼梯设计的尺寸数据很多，除大家熟知的踏步的踏面、踢面尺寸之外，梯段的宽度，歇台的宽度，平台下缘的净高等也都在规范上有明确规定。容易被忽视的是：1.楼梯扶手的高度（自踏步前缘线量起）不宜小于0.90m；室外楼梯扶手高不应小于1.05m。2.楼梯井宽度大于0.20m时，扶手栏杆的垂直杆件净空不应大于0.11m，以防儿童坠落。3.楼梯平台净宽不应小于梯段宽度外，同时不得小于1.10m。4.梯段宽度在住宅设计中规范有明确规定，在其他建筑中，必须满足消防疏散的要求。公共建筑中表现性楼梯所取宽度尺寸通常都偏大的，但要注意扶手的设置与梯段宽度的关系。即：楼梯应至少一侧设扶手，梯段净宽达三股人流时，应两侧设扶手，达四股人流时，应加设中间扶手。室外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，通常采用0.35m和0.125m这两个参数。当利用旋转楼梯作疏散梯时，必须满足踏步在距内圈扶手或筒壁0.25m处，其踏面宽不应小于0.22m的要求，这点在防火规范上有明确规定。（八）浴厕浴厕有关浴厕的数据很多，主要的有：1.厕所蹲位隔板的最小宽（最小宽（mm）*深（深（mm）分别为外门时0.9*1.2；内开门时为0.9*1.4。2.厕所间隔高度应为1.501.80m。3.淋浴间隔高度应为1.80m。4.并列洗脸盆中心距不应少于0.70m。5.单侧洗脸盆外沿至对面墙的净距不应小于1.25m。6.双侧洗脸盆外沿之间的净距不应小于1.80m。7.浴盆长边至对面墙面的净距不应小于0.65m。8.并列小便的中心距不应小于0.65m。9.单侧隔间至对面墙面的净距，当采用内开门时不应小于1.10m，当采用外开门时，不应小于1.30m。10.单侧厕所隔间至对面小便器外沿之净距，当采用内开门时，不应小于1.10m，当采用外开门时，不应小于1.30m。二、与各类建筑有关数据二、与各类建筑有关数据（一）（一）停车场停车场有关停车场设计的数据很多，必要有关停车场设计的数据很多，必要掌握的大体有以下几种：掌握的大体有以下几种：1.车位基本尺寸车位基本尺寸：车位基本尺寸各国不尽一致，略有大小出入，我国资料、书籍中，也有差别。在设计时还是应以“文件”的规定为准。例如垂直式停放时，起车位的长、宽和中间通道宽的尺寸分别为5.3m、2.5m和6.0m。2.通道的最小平曲线半径（通道的最小平曲线半径（mm）：按“文件”规定，小型汽车为7.0m，中型汽车为10.5m，大型汽车为13.0m，铰接车也是13.0m。3.最大纵坡（%）：分为直线纵坡和曲线纵坡，一般小型汽车分别为15%和12%，中型汽车为12%和10%，大型汽车问10和8，铰接车为8%和6%。同时，为了保证车辆行驶在变坡处不致与地面碰接，在该处往往设有“缓坡段”，我国规定缓坡长一般为3.66.0m，坡度为坡道纵坡之半。这里所讲的纵坡系停车库使用，不能与城市道路的纵坡限制混为一谈。第三节第三节 分级分级 在建筑设计中，根据建筑物的使用在建筑设计中，根据建筑物的使用年限、规模大小，重要程度等，常年限、规模大小，重要程度等，常常将他们分门别类之外，还长长划常将他们分门别类之外，还长长划等分级，以便设计人掌握它的标准等分级，以便设计人掌握它的标准和相应要求。和相应要求。一、以主体结构确定的建筑耐久年限分一、以主体结构确定的建筑耐久年限分下列四级下列四级一级耐久年限100年以上，适用于重要的建筑和高层建筑。二级耐久年限50100年，适用于一般性建筑。三级耐久年限2550年，适用于次要的建筑。四级耐久年限15年以下，适用于临时性的建筑。二、住宅建筑按层数划分13层 为低层；46层 为多层；79层 为中高层；10层层100m 为高层；100m以上一般称超高层，但住宅设计规范尚无具体界定，只是高层民用建筑防火设计规范的新版有明确划分。三、公共建筑按高度划分公共建筑及综合性建筑总高度超过24m者为高层建筑，但高度虽超过24m，但是为单层者，不属高层建筑。建筑物高度超过100m时，不论住宅或公共建筑均为超高层。四、按气温全国划分为下列四个地区严寒地区（严寒地区（区）区）：累年最冷月平均温度-10的地区。寒冷地区（寒冷地区（区）区）：累年最冷月平均温度-10，0的地区。温暖地区（温暖地区（区）区）：累年最冷月平均温度0，最热月平均温度25m，如场地不允许，要做特殊，如场地不允许，要做特殊的隔离处理。的隔离处理。（三）污物三）污物 一般很熟悉医院中污物要设专门的一般很熟悉医院中污物要设专门的通过线路，避免交叉感染，但在餐通过线路，避免交叉感染，但在餐厅与厨房之间设提升梯时，往往忽厅与厨房之间设提升梯时，往往忽略了洁梯与污梯的区别。因此，这略了洁梯与污梯的区别。因此，这类电梯（杂梯）至少要设两个，位类电梯（杂梯）至少要设两个，位置不在一起更好。置不在一起更好。（四）噪声国家国家19821982公布实施了公布实施了“城市区域环境噪声标准，见表城市区域环境噪声标准，见表3-8-133-8-13。适用区域适用区域 昼间昼间 夜间夜间 特殊住宅区特殊住宅区 45453535居民、文教区居民、文教区 50504040一类混合区一类混合区 55554545二类混合区，商业中心区二类混合区，商业中心区 60605050工业集中区工业集中区 65655555交通干线道路两侧交通干线道路两侧 70705555注：注：1.“一类混合区一类混合区”指一般商业与居指一般商业与居民混合区；民混合区；2.“二类混合区二类混合区”指工业、商业、少量指工业、商业、少量交通与居民混合区；交通与居民混合区；3.“交通干线道路两侧交通干线道路两侧”指指车流量车流量100辆辆/h的道路两侧。的道路两侧。第六节第六节 计算计算一般来说，建筑设计的数学计算工作是一般来说，建筑设计的数学计算工作是不像结构，设备，勘测，预决算工种不像结构，设备，勘测，预决算工种那么多的，但也有一些涉及定量的问那么多的，但也有一些涉及定量的问题。题。一、面积计算一、面积计算包括用地面积、建筑面积、建筑基底面包括用地面积、建筑面积、建筑基底面积，进而分解为使用面积，公共交通积，进而分解为使用面积，公共交通面积、结构面积等。面积、结构面积等。虽然仅仅涉及算术，但面积范围的界虽然仅仅涉及算术，但面积范围的界定是很细的。如住宅套内的使用面积，定是很细的。如住宅套内的使用面积，看似简单，但在看似简单，但在住宅建筑设计规范住宅建筑设计规范（GBJ96-86）中第）中第2.5.2条条就分成就分成四款来界定。四款来界定。二、容积率、建筑密度等的计算二、容积率、建筑密度等的计算 容积率是容积率是0.00以上的建筑总面积与以上的建筑总面积与用地面积之比用地面积之比，值得注意的是用地，值得注意的是用地面积不能包括城市道路（包括主干面积不能包括城市道路（包括主干路、次干路、支路），要从路幅边路、次干路、支路），要从路幅边沿算起。沿算起。有的城市实施以房开路的方针，在土有的城市实施以房开路的方针，在土地征购时，规定开发商的征购范围包地征购时，规定开发商的征购范围包括基地一侧城市道路路幅之半，这部括基地一侧城市道路路幅之半，这部分道路面积是不能纳入容积率计算中分道路面积是不能纳入容积率计算中来的。但应注意，在居住小区内建筑来的。但应注意，在居住小区内建筑容积率的计算，则用地边界从小区道容积率的计算，则用地边界从小区道路中心线算起，计算时要注意。路中心线算起，计算时要注意。其他常用建筑类型的基本数据其他常用建筑类型的基本数据（一）餐饮建筑餐饮建筑1.餐厅最低净高：大餐厅平顶3.0m，异形顶2.4m；小餐厅平顶2.6m，异形顶2.4m。2.加工间最低净高：宜为3.0m。3.餐厅餐桌尺寸：(1)方桌边长8501000mm；(2)圆桌直径：4人桌，900mm；6人桌，1300mm；10人桌，1500mm；12人桌，1800mm；(3)坐椅所占宽度：350500mm；(4)坐椅与桌间空间空隙：100mm；(5)桌间走道：单人宽600mm，双人宽应不小于1200mm。(二)办公楼1.办公室净高：一般不低于2.6m，设空调不不可低于2.4m。2.单面布置走道宽度一般为1.32.2m；双面布置走道则1.6m2.2m。3.走道净高不得低于2.1m。4.办公室常用的开间、进深和层高：（1）开间：3.0m，3.3m，3.6m，6.0m，6.6m，7.2m；（2）进深：4.8m，5.4m，6.0m，6.6m；（3）层高：3.0m，3.3m，3.4m，3.6m。（三）旅馆客房1.净高：有空调时2.4m；无空调时2.6m。利用坡屋顶内空间作客房时，应至少有8m2的范围，净高2.4m。2.客房内走道宽度应1.1m。3.客房门洞宽度一般0.9m；高度2.1m。（四）旅馆客房卫生间1.卫生间地面应低于客房0.02m。2.净高2.1m。3.门洞宽0.75m，净高2.1m。（五）旅馆标准层1.标准层公共走道净高2.1m。2.标准层公共走道宽度：单面走廊为1.21.8m，双面走廊1.62.1m。
