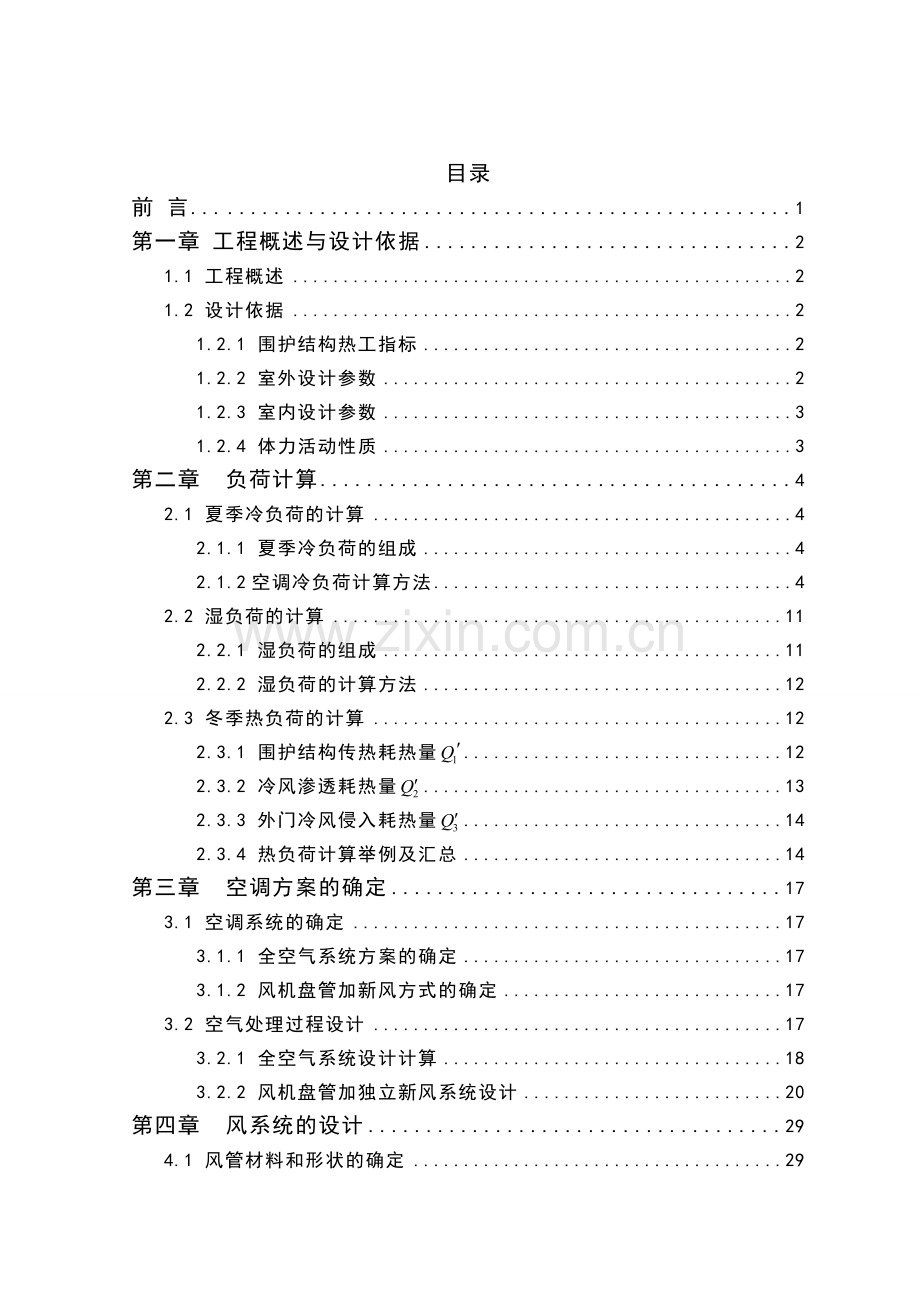

目录
前 言... 1
第一章 工程概述与设计依据 2
1.1 工程概述 2
1.2 设计依据 2
1.2.1 围护结构热工指标 2
1.2.2 室外设计参数 2
1.2.3 室内设计参数 3
1.2.4 体力活动性质 3
第二章 负荷计算 4
2.1 夏季冷负荷的计算 4
2.1.1 夏季冷负荷的组成 4
2.1.2空调冷负荷计算方法 4
2.2 湿负荷的计算 11
2.2.1 湿负荷的组成 11
2.2.2 湿负荷的计算方法 12
2.3 冬季热负荷的计算 12
2.3.1 围护结构传热耗热量 12
2.3.2 冷风渗透耗热量 13
2.3.3 外门冷风侵入耗热量 14
2.3.4 热负荷计算举例及汇总 14
第三章 空调方案的确定 17
3.1 空调系统的确定 17
3.1.1 全空气系统方案的确定 17
3.1.2 风机盘管加新风方式的确定 17
3.2 空气处理过程设计 17
3.2.1 全空气系统设计计算 18
3.2.2 风机盘管加独立新风系统设计 20
第四章 风系统的设计 29
4.1 风管材料和形状的确定 29
4.2 送、回风管的布置 29
4.3 气流组织设计 29
4.3.1 全空气系统 29
4.3.2 风机盘管加新风系统 30
4.4 风管设计 31
4.4.1 风道水力计算步骤 32
4.4.2 全空气系统的风道水力计算 32
4.4.3 风机盘管加新风系统的新风管道水力计算 39
4.4.4 新风机组的选型 41
第五章 水系统的设计 42
5.1 水系统方案的确定 42
5.1.1 两管制水系统的特点 42
5.1.2 闭式系统的特点 42
5.1.3 同程和异程系统的选择 42
5.1.4 一次泵变流量系统的选择依据 42
5.1.5 水系统方案的确定 43
5.2 冷冻水管路设计计算步骤 43
5.3 冷冻水供回水水力计算 44
5.4 冷冻水泵的选型 47
5.4.1 冷冻水泵设计规范 47
5.4.2 冷冻水泵的选型 47
5.5 冷凝水排放系统设计 48
5.6 膨胀水箱配置与计算 49
第六章 空调冷热源的确定 51
第七章 通风与防排烟设计 53
7.1 防排烟的方式 53
7.2 空调建筑的防火防烟措施 53
7.3 通风、防排烟设计 54
第八章 管道保温设计的考虑 55
8.1 管道保温的一般原则 55
8.2 管道保温层厚度的确定 55
第九章 空调系统消声减振的设计方案 56
9.1 空调系统消声设计 56
9.2 空调系统减振设计 56
结 论.. 57
参考文献 58
致 谢.. 59

门急诊医技楼外脚手架采用悬挑式单排脚手架，基础回填后改为落地式双排脚手架，脚手架搭设高度为23m。病房医技楼外脚手架采用悬挑双排脚手架，分四次悬挑of backbone backbone role; to full strengthening members youth work, full play youth employees in company development in the of force role; to improve independent Commission against corruption work level, strengthening on enterprise business key link of effectiveness monitored. , And maintain stability. To further strengthen publicity and education, improve the overall legal system. We must strengthen safety management, establish and improve the education, supervision, and evaluation as one of the traffic safety management mechanism. 　　To conscientiously sum up the Olympic security controls, promoting integrated management to a higher level, higher standards, a higher level of development. Employees, today is lunar calendar on December 24, the ox Bell is about to ring, at this time of year, we clearly feel the pulse of the XX power generation company to flourish, to more clearly hear XX power generation companies mature and symmetry breathing. Recalling past one another across a railing, we are enthusiastic and full of confidence. Future development opportunities, we more exciting fight more spirited. 　　Employees, let us together across 2013 full of challenges and opportunities, to create a green, low-cost operation, full of humane care of a world-class power generation company and work hard! The occasion of the Spring Festival, my sincere wish that you and the families of the staff in the new year, good health, happy, happy- 59 -
前言
随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。经济的发展使从事空调设计人员越来越多，对设计要求也越来越高。许多其他行业的人也越来越多的关心空调系统设计的合理性和经济性。尤其是近年来能源危机的出现、环保意识的不断提高，对空调设计提出了新的更为严峻的挑战。因此，利用自然资源，保护环境成了当前各国空调制冷行业的研究方向。
为了适应时代的发展，各种空调应运而生。如变频空调，它是目前空调消费的流行趋势，节能环保，能耗低；无氟空调，由当前全球面临的一个重大环境问题所催生，无氟空调是众所期待的产品；舒适性空调得到了很大的发展，健康是空调发展的主题之一，人们对于生活质量的要求越来越高；一拖多的发展从侧面反映了我国居民居住环境的巨大变化，也为自身发展指明了方向。目前，对于办公楼的空调系统比较推崇的空调方式是风机盘管加新风系统，这种系统灵活性大，能独立的调节室温，不但节能，而且健康，得到了广泛应用。
随着生产和科技的不断发展，人类对空调技术也进行了一系列的改进，同时也在积极研究环保、节能的空调产品和技术，已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统、地源热泵系统等。本次设计中采用风冷螺杆式冷热水机组作为空调系统的冷热源，这样一台机组夏季可进行供冷，冬季又可进行供热。风冷螺杆式冷热水机组利用室内外空气作为冷热源，它不用冷却水泵、冷却水管路及冷却塔，省去了庞大的冷却水系统，投资省，安装方便。
总之，伴随着科技和社会的进步，节能、环保、健康、智能控制已成为空调发展的大趋势。
由于本人是一名即将毕业的大学生，无论是实践经验还是理论基础都还比较薄弱。在设计过程中难免存在错误和不足，恳请各位老师指正。

第一章 工程概述与设计依据
1.1 工程概述
本工程为某政府办公大楼空调系统设计，位于北京市中心，总建筑面积约为1000 m2，共五层，每层层高为4m，一层有办公室、审讯室、守卫室、健身房、浴室等，二层至五层为办公室及舞厅。每层各设有一间空调机房，屋顶设有制冷机房。
1.2 设计依据
1.2.1 围护结构热工指标
外墙：选用砖墙，内外粉刷，δ=370mm，K=1.49 W/m2K，衰减系数β=0.15，延迟时间ε=12.7h[1]；
内墙：选用混凝土隔墙，δ=200mm，K=2.59 W/m2K，β=0.45，ε=6.2h，γf=2.0[1]；
屋面：选用保温屋面，保温材料为水泥膨胀珍珠岩，K=1.10W/m2K，衰减系数β=0.52，延迟时间ε=5.9h[1]；
外窗：假设C2A窗尺寸2100mm×2100mm，C3A窗尺寸1800mm×2100mm，C1A窗尺寸2400mm×2100mm，C4A窗尺寸1500mm×2100mm，选用单层金属窗， K=6.40W/m2K[2]，窗的有效面积系数xg=0.85，地点修正系数xd=1，取6mm厚普通玻璃，遮挡系数Cs=0.89，选用浅色布帘，遮阳系数Cn=0.50[1]；
楼板：选用面层+钢筋混凝土楼板+粉刷，K=3.13 W/m2K，γf=1.5，β=0.64，ε=4.1h[1]；
门：假设办公室的门尺寸为1000mm×2400mm，选用单层内门，K=2.91 W/m2K，休息大厅外大门尺寸为4500mm×3000mm，选用双层（金属框）带玻璃的外门，K=3.26W/m2K[3]；
房间类型：房间类型为中型[2]。
1.2.2 室外设计参数
北京市室外设计参数 表1-1
冬季
空调室外计算温度
-12℃
空调室外计算相对湿度
50％
室外平均风速
2.8m/s
通风室外计算（干球）温度
-5℃
夏季
空调室外计算（干球）温度
33.2℃
空调室外（湿球）温度
26.4℃
室外平均风速
1.9m/s
通风室外计算（干球）温度
30℃
1.2.3 室内设计参数
夏季空调设计温度：26℃，风速不大于0.3 m/s
冬季空调设计温度：20℃，风速不大于0.2 m/s
北京市室内设计参数 表1-2
序号
房间名称
温度℃
湿度％
新风量
标准 m3/h·人
噪声
dB（A）
夏季
冬季
夏季
冬季
1
办公室
26
20
50~60
35~40
40
≤40
2
健身房
26
20
50~60
≥35
50
≤55
3
舞厅
26
20
50~60
≥35
30
--
4
休息大厅
26
20
55~65
30~35
20
≤55
5
守卫室
26
20
50~60
35~40
40
≤55
6
更衣室
26
20
50~60
35~40
30
≤55
1.2.4 体力活动性质
体力活动性质可分为[1]：
静坐：典型场所：影剧院、会堂、阅览室等；
极轻劳动：主要以坐姿为主，典型场所：办公室、旅馆等；
轻度劳动：站立及少量走动，典型场所：实验室、商店等；
中等劳动：典型场所：纺织车间、印刷车间、机加工车间等；
重劳动：典型场所：炼钢，铸造车间、排练厅、室内运动场等。
所以本设计中办公楼属于极轻劳动，舞厅、健身房属于重劳动。

第二章 负荷计算
空调房间冷（热）、湿负荷是确定空调系统送风量和空调设备容量的基本依据。
在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。当得热量为负值时称为耗（失）热量。在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为冷负荷；相反，为补偿房间失热而需向房间供应的热量称为热负荷；为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷。
2.1 夏季冷负荷的计算
2.1.1 夏季冷负荷的组成
夏季空调房间的冷负荷主要有以下组成：
1) 通过围护结构传入室内的热量
2）通过外窗进入室内的太阳辐射热量
3）人体散热量
4）照明散热量
5）设备散热量
6）伴随人体散湿过程产生的潜热量
2.1.2空调冷负荷计算方法
冷负荷的计算常采用谐波反应法和冷负荷系数法。本设计采用谐波反应法。谐波反应法计算冷负荷的过程很复杂，一般需用电子计算机。为了便于手算，采用谐波法的工程简化计算方法。以1006办公室为例：
1.外墙和屋顶
（2-1）
式中 — 计算面积，m2；
— 传热系数，W/(m2·℃)；
— 计算时刻，h；
— 温度波的作用时间，即温度波作用于围护结构内表面的时间，h；
— 作用时刻下，围护结构的冷负荷计算温差，简称负荷温差，可通过《空气调节》查得。
南外墙（1006办公室）冷负荷 表2-1
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Δtx-τ
8
8
7
7
6
6
6
6
6
K
1.49
F
11.19
CLQτ
133
133
117
117
100
100
100
100
100
北外墙（1006办公室）冷负荷 表2-2
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Δtx-τ
9
8
8
8
7
7
8
8
9
K
1.49
F
11
CLQτ
148
131
131
131
115
115
131
131
148
屋顶（1006办公室）冷负荷 表2-3
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Δtτ-ε
5
5
6
8
11
13
16
19
21
K
1.10
F
41
CLQτ
226
226
271
361
496
586
722
857
947
2.外窗
外窗的冷负荷包括两个部分，即窗户瞬变传导得热形成的冷负荷和窗户日射得热形成的冷负荷。
1）窗户瞬变传导得热形成的冷负荷
CLQτ=KFΔtτ （2-2）
式中 Δtτ — 计算时刻的负荷温差，℃，可通过《空气调节》查得；
K — 传热系数，W/(m2·℃)；
— 计算面积，m2。
南外窗（1006办公室）瞬变传热冷负荷 表2-4
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Δtτ
1.8
2.9
3.9
4.9
5.6
6.2
6.6
6.6
6.4
K
6.40
F
4.41
CLQτ
51
82
110
138
158
175
186
186
181
2）窗户日射得热形成的冷负荷
CLQτ=xgxdCnCsFJj·τ （2-3）
式中 — 窗的有效面积系数；单层钢窗0.85，双层钢窗0.75；
— 地点修正系数，可通过《空气调节》查得；
Cn — 窗内遮阳设施的遮阳系数，可通过《空气调节》查得；
Cs — 窗玻璃的遮挡系数，可通过《空气调节》查得；
Jj·τ — 计算时刻时，透过单位窗口面积的太阳总辐射热形成的冷负荷，简称负荷强度，W/m2，可通过《空气调节》查得。
南外窗（1006办公室）日射得热冷负荷 表2-5
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Jj·τ
82
130
173
198
199
177
138
102
82
F
4.41
CLQτ
137
217
288
330
332
295
230
170
137
3.内围护结构
1）当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热负荷，可按式（2-1）计算。此时负荷温差应按《空气调节》相应表中“零”朝向的数据采用。
2）当邻室为空调房间时，室温均相同，可不用计算
内墙（1006办公室）冷负荷 表2-6
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
Δtx-τ
2
1
1
1
2
2
2
3
3
K
2.59
F
15.6
CLQτ
81
40
40
40
81
81
81
121
121
4.地面
查舒适性空调，地面传热可忽略不计。
5.室内热源散热形成的冷负荷
设备、照明和人体散热得热形成的冷负荷，在工程上可用下式简化计算。
1）设备
CLQτ= JEτ-TQ （2-4）
式中 Q — 设备得热，W；
T — 设备投入使用时刻，h；
Eτ-T — 时间内的设备负荷强度系数，可通过《空气调节》查得。
1006办公室有2台台式电脑，（功率约为400W），从早上9：00工作到下午17：00。
设备（1006办公室）负荷 表2-7
计算
时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
JEτ-T
0
0.58
0.77
0.81
0.84
0.87
0.89
0.90
0.92
设备
功率Q
400×2=800
CLQτ
0
464
616
648
672
696
712
720
736
2）照明
CLQτ= JLτ-TQ （2-5）
式中 Q — 照明得热，W；
T — 开灯时刻，h；
Lτ-T — 时间内的照明负荷强度系数，可通过《空气调节》查得。
1006办公室安有2支40W的荧光灯，开灯时间从早上9：00到下午17：00。
照明（1006办公室）负荷 表2-8
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
JLτ-T
0
0.43
0.63
0.70
0.75
0.79
0.83
0.85
0.88
照明功率Q
40×2=80
CLQτ
0
34
50
56
60
63
66
68
70
3）人体
人体冷负荷包括人体显热冷负荷和人体潜热冷负荷。
ⅰ.人体显热冷负荷
CLQτ=JPτ-TQ （2-6）
式中 Q — 人体得热，W；
T — 人员进入房间时刻，h；
Pτ-T — 时间内的人体负荷强度系数，可通过《空气调节》查得。
1006办公室有2人工作，工作时间为早上9：00到下午17：00。
人体（1006办公室）显热负荷 表2-9
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
JPτ-T
0
0.53
0.71
0.77
0.81
0.84
0.86
0.89
0.90
人体显热Q
61×2=122
CLQτ
0
74
99
108
113
118
120
125
126
ⅱ.人体潜热冷负荷
（2-7）
式中 — 不同室温和劳动性质时成年男子散热量，W，可通过《空气调节》查得；
— 室内全部人数；
— 群集系数，可通过《空气调节》查得。
1006办公室的人体潜热负荷：=73×2×0.90=131 W
则1006办公室冷负荷汇总如下：
1006办公室冷负荷 表2-10
房间号
1006办公室冷负荷
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
南外墙
133
133
117
117
100
100
100
100
100
东外墙
148
131
131
131
115
115
131
131
148
北内墙
81
40
40
40
81
81
81
121
121
南外窗传热
51
82
110
138
158
175
186
186
181
南外窗日射
137
217
288
330
332
295
230
170
137
设备负荷
0
464
616
648
672
696
712
720
736
照明负荷
0
34
50
56
60
63
66
68
70
显热负荷
0
74
99
108
113
118
120
125
126
潜热负荷
131
总计
696
1321
1597
1714
1777
1789
1772
1767
1765
其他房间亦如上计算，汇总如下：
第一层各房间总冷负荷 表2-11
房间号
第一层房间冷负荷汇总
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
1005休息厅
1953
2681
3124
3408
3588
3561
3391
3304
3183
1006办公室
696
1321
1597
1714
1777
1789
1772
1767
1765
1007办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1008守卫室
453
696
839
924
980
970
922
905
872
1009办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1010办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1011办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1012办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1013办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
1014办公室
821
1466
1743
1831
1909
1891
1888
1850
1802
总计
7079
13190
15991
17267
18112
18141
17705
17510
17192
二层(同三、四层)各房间总冷负荷 表2-12
房间号
二层（同三、四层）房间冷负荷汇总
计算时刻
9:00
10:00
11:00
12:00
13:00
14:00
15:00
16:00
17:00
2001
大办公室
1241
2470
3870
3134
3310
3320
3328
3319
3269
2002办公室
438
1010
1225
1298
1390
1437
1457
1498
1506
2003办公室
556
1069
1284
1357
1508
1555
1575
1675
1683
2004办公室
556
1069
1284
1357
1508
1555
1575
1675
1683
2005办公室
556
1069
1284
1357
1508
1555
1575
1675
1683
2006副检察长办公室
978
1446
1734
1906
2005
1985
1905
1874
1824
2007办公室
578
1236
1528
1655
1734
1743
1706
1689
1667
2008办公室
581
1243
1535
1659
1741
1747
1710
1690
1660
2009办公室
528
1173
1450
1567
1645
1657
1624
1616
1597
2010办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
2011办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
2012办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
2013办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
2014办公室
526
1171
1448
1565
1643
1655
1622
1614
1595
2015办公室
821
1466
1743
1831
1909
1891
1888
1850
1802
总计
9463
19106
24177
24946
26473
26720
26453
26631
26349
第五层各房间总冷负荷 表2-13
房间号
第五层房间冷负荷汇总
计算时刻
9:00
