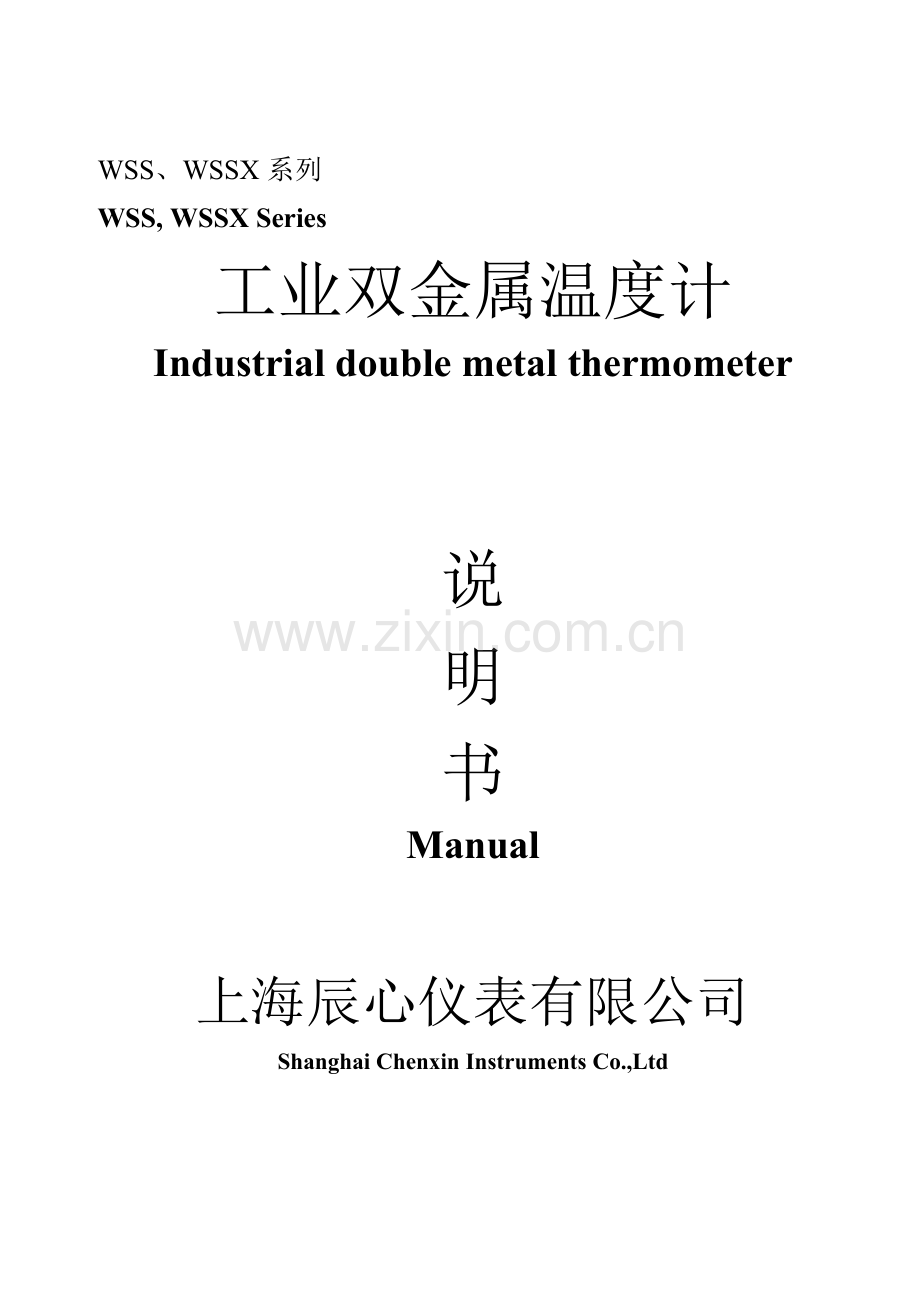

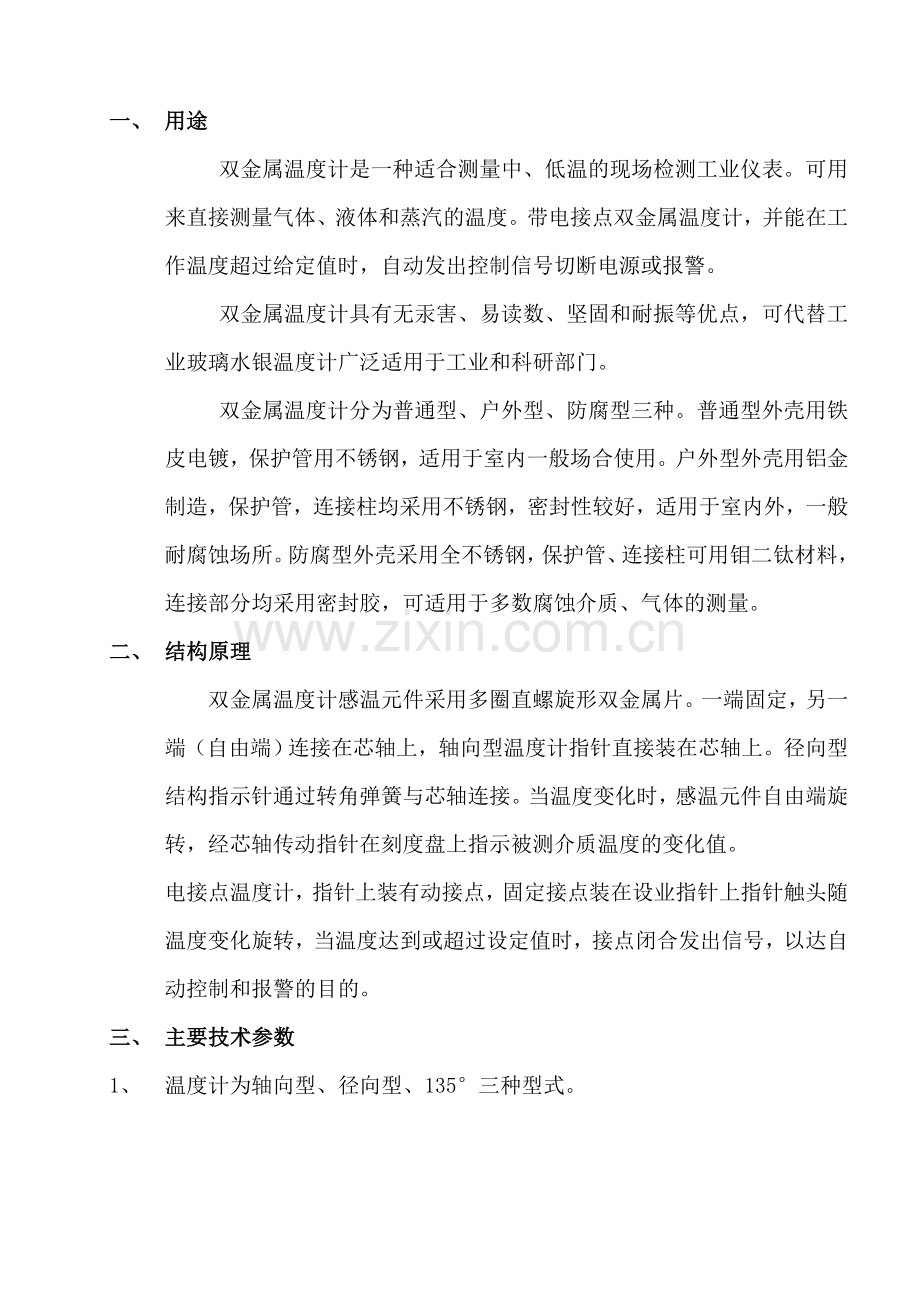

1、WSS、WSSX系列WSS, WSSX Series工业双金属温度计Industrial double metal thermometer说明书Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd一、 用途双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计,并能在工作温度超过给定值时,自动发出控制信号切断电源或报警。 双金属温度计具有无汞害、易读数、坚固和耐振等优点,可代替工业玻璃水银温度计广泛适用于工业和科研部门。 双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀

2、,保护管用不锈钢,适用于室内一般场合使用。户外型外壳用铝金制造,保护管,连接柱均采用不锈钢,密封性较好,适用于室内外,一般耐腐蚀场所。防腐型外壳采用全不锈钢,保护管、连接柱可用钼二钛材料,连接部分均采用密封胶,可适用于多数腐蚀介质、气体的测量。二、 结构原理双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定,另一端(自由端)连接在芯轴上,轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时,感温元件自由端旋转,经芯轴传动指针在刻度盘上指示被测介质温度的变化值。电接点温度计,指针上装有动接点,固定接点装在设业指针上指针触头随温度变化旋转,当温度达到或超过设定值

3、时,接点闭合发出信号,以达自动控制和报警的目的。三、 主要技术参数1、 温度计为轴向型、径向型、135三种型式。2、 温度计的精度等级为1级、1.5级。3、 温度计的测量范围见表一。4、 温度计的时间常数不超过40S。5、 保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛,其所能承受的分称压力为6.4MaP。6、 温度计分普通型、户外型、防腐型三种型式。7、 温度计的接点为上、下限,单限,双上限(全部常开)。8、 接点额定功率:10VA(无感负载)。最高工作电压:220V。最大工作电流:1A。9、 指示表头使用环境温度-4085。10、 指示表头使用环境湿度5100%。11、 WSS系列双金属

4、温度计属于耐震机械仪表。12、 测量温度时应将保护管下面100mm长全部浸入被测量介质,以保持温度准确性。13、 执行标准:JB/T8803-1998四、 型号表示方法节位代号表示意义第一节第一位W温度测量仪表第二位S金属膨胀式温度计第三位S感温元件为热双金属片第四位X带电接点-单指示第二节第一位3表壳公称直径60mm4100mm5150mm第二位0型式轴向型1径向型2135角型6万向型第三位0安装方式无固定装置1可动外螺纹2可动内螺纹3固定外螺纹4固定法兰5凸装第四位F户外型(铝合金外壳)W不锈钢外壳双金属温度计型号的组成W S S X 4 1 1第一位 第二位 第三位 第四位 第一位 第二

5、位 第三位第一节 第二节型号示例:表壳公称直径为100(mm)的轴向式普通型双金属温度计,安装方式为可动外螺纹。型号表示:WSS-401。五、 接点接线示意六、 型号、规格、参考价序号型号结构型式表壳直径保护管直径保护管长度安装螺纹温度范围备注1WSX-71轴向电接点60675100150200250300400500M27*2-60-40-40-60-40-80-20-800-500-1000-1200-1500-2000-3000-4000-500选择螺纹有M27*2、M16*1、M18*1.5、G1/2、G3/4、M27*2内螺纹G3/4内螺纹“F”型号适用于室内有水、蒸汽及防腐场合。尾

6、长1500mm时保护管12保护管。“W”型号为全不锈钢外壳2WS-71轴向603WSS-301轴向60M16*1.54WSS-311径向605WS-70轴向75M16*16WSS-401轴向10010751001201502002503004005007501000120015001750200025003000M27*27WSS-411径向1008WSSX-401轴向电接点1009WSSX-411径向电接点10010WSS-401F轴向12611WSS-411F径向12612WSSX-401F轴向电接点10013WSSX-411F径向电接点12614WSS-501轴向15015WSS-511

7、径向15016WSS-511F轴向16617WSS-511F径向16618WSS-461W万向11019WSS-401W轴向11020WSS-411W径向110注:0-50表尾长100mm,WSS-481W请注明轴芯式。七、 型号与尺寸代号型号ABCD1ED2见图WSX-7146/4260806图一WS-7130/2760686图一WSS-31160462560756图二WS-7030/2575506图一WSS-40130/251008010图一WSS-401F30/151268010图一WSS-4116046251009010图二WSS-411F60461512610510图二WSS-501

8、30/201508010图一WSS-501F30/151668010图一WSS-51160462015011310图二WSS-511F60461516611310图二WSSX-40160/4810010810图一WSSX-4118772501009010图二八、 使用和维护1、 双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50量程的浸入长度大于150mm,以保证测量的准确性。2、 双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变形及将表壳当扳手使用。3、 各类双金属温度计不宜用于测量敞开容器内介质温度,带接点温度计,不

9、宜在工作振动较大场合的控制回路中使用。4、 温度计在正常的情况下,应予定期检验。一般以每隔6个月检验一次为宜。5、 电接点温度计不允许在强烈震动下工作,以免影响接点可靠性。6、 WSS万向型温度计的波纹管只有0.1mm厚,所以转向时必须旋松M4螺母、螺丝。并小心转向,切勿用力。安装时必须用两把扳手,以免损坏。7、 本产品实行三包。九、 订货须知1、 订货时须写明产品的型号、测量范围、安装螺纹、保护管长度,外壳公称直径、精度级别等技术参数。2、 需要户外型和防腐品种的须注明。3、 用户有特殊要求时,须具体注明。I、 UseTwo-metal thermometer is a suitable m

10、easure, the low temperature of the industrial scene detection instruments. Can be used to direct measurement of gas, liquid and steam temperature. Charged contact bimetallic thermometer and can work in temperature over a given value, the automatic control signals cut off the power or the police. Bim

11、etal thermometers with mercury-free harm, easy reading, strong and resistant to vibration, and other advantages, instead of industrial glass mercury thermometers widely applied to industrial and scientific research departments. Two-metal thermometer into ordinary type, outdoor type, preservative-thr

12、ee. Ex-general with shell plating, stainless steel and effective protection, apply to indoor use of general occasions. Al-casing of the outdoor production, protection of connecting the columns are stainless steel, seal better, apply to indoor and outdoor, general corrosion-resistant places. Use of a

13、ll anti-corrosion stainless steel casing, the protection of linking the two molybdenum-titanium materials can be used to connect parts of a sealant, applicable to most corrosive medium, the gas measurement.II、 the structure principleTwo-metal thermometer temperature components used more laps straigh

14、t double-helix-shaped metal sheets. One end fixed, the other side (the Liberal side) connected to the Mandrel, axial-pointer directly with the thermometer on the Mandrel. Radial-type structure through direct contacts with the corner of Spring Mandrel connection. When the temperature changes, tempera

15、ture-free components rotation, the Mandrel transmission pointer in the dial on the instructions of the change in temperature measured media value. Xinhua contact thermometer, with indicators on the dynamic contact, in constant contact with the guidelines established guidelines on contact with the te

16、mperature changes in rotation, when the temperature reached or exceeded settings, close contact sent a signal to achieve the purpose of automatic control and alarm.III、 the main technical parameters1, the thermometer for the axial type, radial-type, 135 three types. 2, the accuracy of the thermomete

17、r as a class, 1.5. 3, the thermometer measured the scope of a table. 4, the time constant temperature not exceeding 40 S. 5, the protection of the materials for 1 Cr18Ni9Ti stainless steel and titanium molybdenum Second, the points that can bear the pressure of 6.4 MaP. 6, the thermometer at ordinar

18、y type, outdoor type, three types of anti-corrosion. 7, the contact point for the thermometer on the floor, single-limit, double the ceiling (all normally open). 8, contact Power Rating: 10 VA (no flu load). The maximum operating voltage: 220 V. The largest current work: 1 A. 9, the first direct use

19、 of environmental temperature table -40 85 . 10, directed the first use of the environment in Table 5 to 100 percent humidity. 11, WSS series of dual-metal thermometer Seismic mechanical meters. 12, the temperature measurement should be the protection of below 100 mm long been immersed all media mea

20、surement, in order to maintain temperature accuracy. 13, implementation of the standards: JB/T8803-1998IV、 models that wayFestival -CodeThat senseSection 1FirstWTemperature measuring instrumentsSecondSMetal expansion thermometerThird SHot temperature components for the double-metalFourthXCharged con

21、tact-Single-instructionSection IIFirst3Case nominal diameter60mm4100mm5150mmSecond0TypeAxial -1Radial -2135 -angle6Universal -Third0InstallationNo fixtures1Moving outside the thread2Moving within the thread3Fixed, thread4Fixed flange5With convexFourthFOutdoor (aluminum alloy shell)WStainless steel c

22、asingDouble models thermometers metal componentsW S S X 4 1 1first second third fourth first second thirdSection 1 Section IIModel examples:Case said the diameter of 100 (mm) of the general-axial dual-metal thermometer, for the installation of movable thread.Model said: WSS-401.V、 contact indicate w

23、iringVI、 models, specifications, the reference priceNO.ModelStructureCase diameterProtection of the diameterLength of protectionInstallation threadTemperature range Remarks1WSX-71Axial, contact60675100150200250300400500M27*2-60-40-40-60-40-80-20-800-500-1000-1200-1500-2000-3000-4000-500Select a thre

24、ad M27 * 2, M16 * 1, M18 * 1.5, G1 / 2, G3 / 4, M27 * 2 Thread G3 / 4 ThreadF models applicable to the indoor water, steam and anti-corrosion occasions.Mei- 1500 mm, the protection of the 12 protection.W model for the whole stainless steel casing2WS-71Axial603WSS-301Axial60M16*1.54WSS-311Radial605WS

25、-70Axial75M16*16WSS-401Axial10010751001201502002503004005007501000120015001750200025003000M27*27WSS-411Radial1008WSSX-401Axial, contact1009WSSX-411Radial, contact10010WSS-401FAxial12611WSS-411FRadial12612WSSX-401FAxial, contact10013WSSX-411FRadial, contact12614WSS-501Axial15015WSS-511Radial15016WSS-

26、511FAxial16617WSS-511FRadial16618WSS-461WUniversal11019WSS-401WAxial11020WSS-411WRadial110Note :0-50 table tail length 100 mm, WSS-481W-please specify core axis.VII、 model and sizeCodeModelABCD1ED2见图WSX-7146/4260806Figure 1WS-7130/2760686Figure 1WSS-31160462560756Figure 2WS-7030/2575506Figure 1WSS-4

27、0130/251008010Figure 1WSS-401F30/151268010Figure 1WSS-4116046251009010Figure 2WSS-411F60461512610510Figure 2WSS-50130/201508010Figure 1WSS-501F30/151668010Figure 1WSS-51160462015011310Figure 2WSS-511F60461516611310Figure 2WSSX-40160/4810010810Figure 1WSSX-4118772501009010Figure 2VIII、 use and mainte

28、nance1, double the protection of submerged metal thermometer measured the length of medium temperature must be greater than the length of components, the general immersion longer than 100 mm ,0-50 range greater than the length of immersion 150 mm, to ensure the accuracy of measurement. 2, double-met

29、al thermometer in custody, installation and use of transport, protection of the collision should be avoided, not to make the protection of deformation and Case will use the wrench. 3, various types of dual-metal thermometer should not be used to measure open containers medium temperature, contact wi

30、th the thermometer, it is not appropriate in the work of vibration larger occasions the use of the control loop. 4, the thermometer under normal circumstances, should be regularly inspected. General every six months to test a suitable. 5, electrical contacts are not allowed in the thermometer under

31、strong vibration, so as not to affect contact reliability. 6, WSS universal bellows-type thermometer only 0.1 mm thick, so to the time of spin-M4 nuts, screws. And to carefully and not forced. Installation of two wrenches to be used, so as to avoid damage. 7, the Three Guarantees products.IX、 orderi

32、ng notes1, ordering products to be specified the type, range, the installation thread, the protection of the length of the shell diameter, precision-level and other technical parameters. 2, and the preservation needs of outdoor-type varieties must state. 3, users with special requirements, the need
