数控技术试题及答案.doc

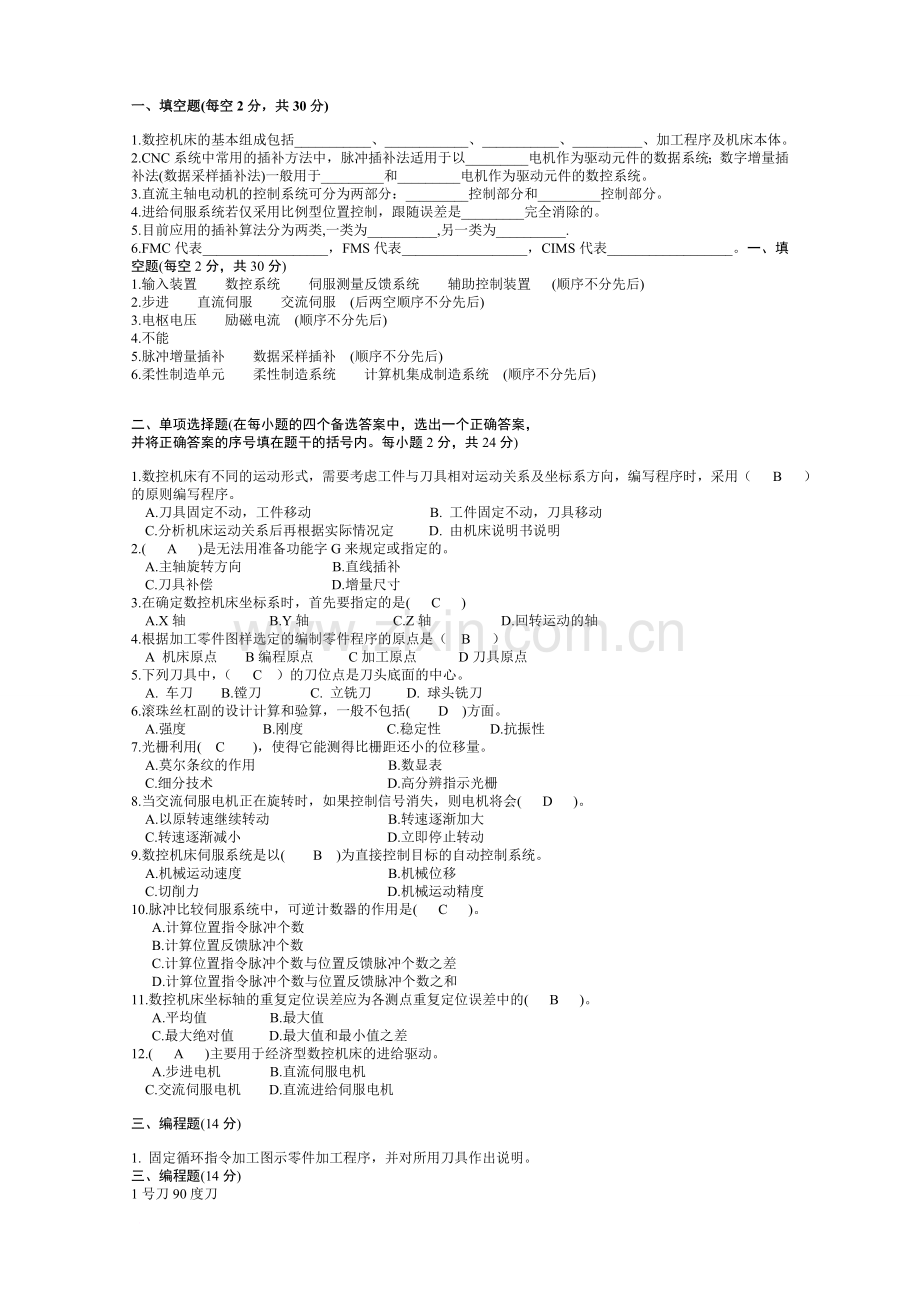

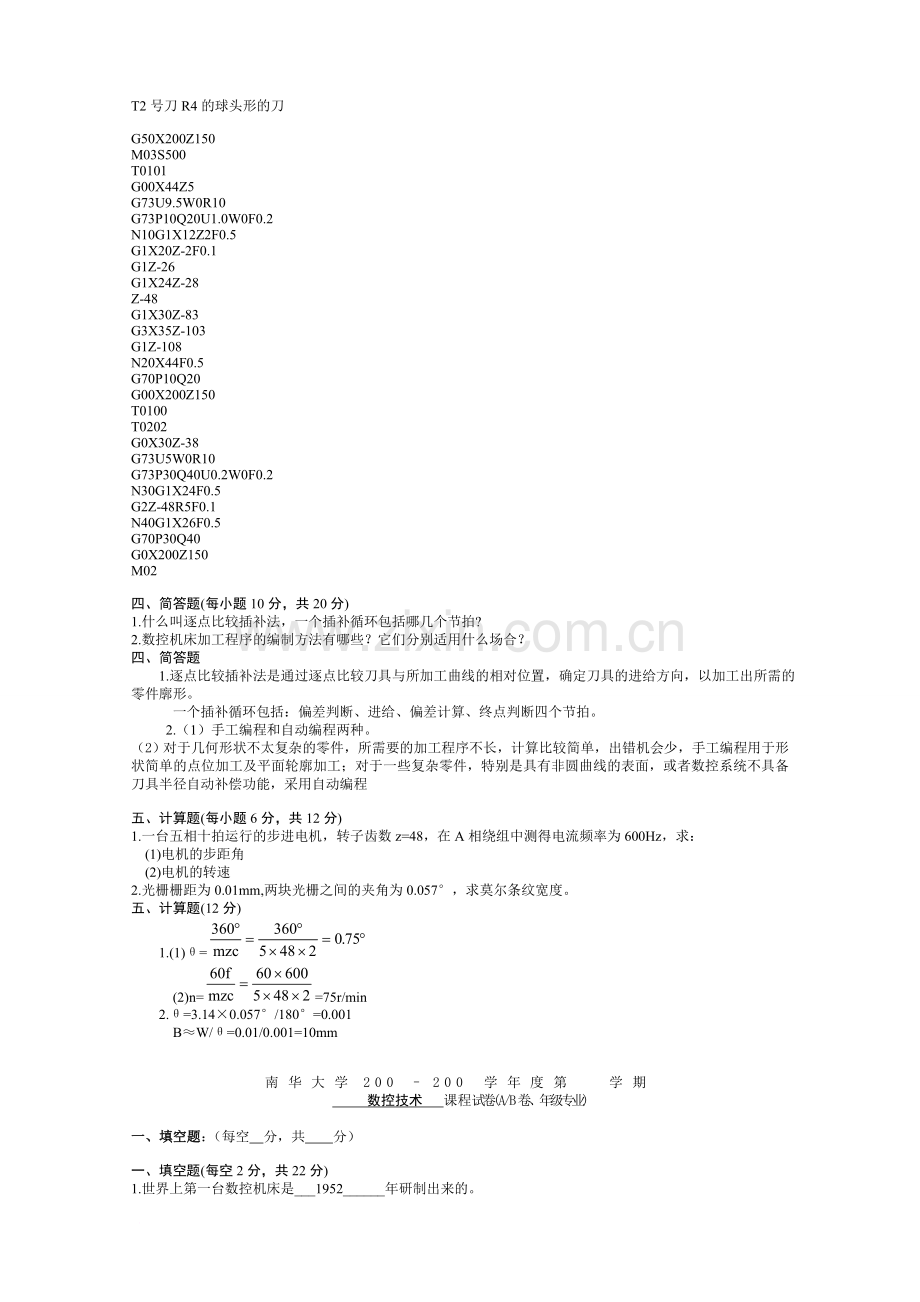

一、填空题(每空2分，共30分)1.数控机床的基本组成包括_、_、_、_、加工程序及机床本体。2.CNC系统中常用的插补方法中，脉冲插补法适用于以_电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)一般用于_和_电机作为驱动元件的数控系统。3.直流主轴电动机的控制系统可分为两部分：_控制部分和_控制部分。4.进给伺服系统若仅采用比例型位置控制，跟随误差是_完全消除的。5.目前应用的插补算法分为两类,一类为_,另一类为_.6.FMC代表_，FMS代表_，CIMS代表_。一、填空题(每空2分，共30分)1.输入装置 数控系统 伺服测量反馈系统 辅助控制装置 (顺序不分先后)2.步进 直流伺服 交流伺服 (后两空顺序不分先后)3.电枢电压 励磁电流 (顺序不分先后)4.不能5.脉冲增量插补 数据采样插补 (顺序不分先后)6.柔性制造单元 柔性制造系统 计算机集成制造系统 (顺序不分先后)二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（ B ）的原则编写程序。 A.刀具固定不动，工件移动 B. 工件固定不动，刀具移动 C.分析机床运动关系后再根据实际情况定 D. 由机床说明书说明2.( A )是无法用准备功能字G来规定或指定的。 A.主轴旋转方向 B.直线插补 C.刀具补偿 D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是( C ) A.X轴 B.Y轴 C.Z轴 D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（ B ） A 机床原点 B编程原点 C加工原点 D刀具原点5.下列刀具中，（ C ）的刀位点是刀头底面的中心。 A. 车刀 B.镗刀 C. 立铣刀 D. 球头铣刀6.滚珠丝杠副的设计计算和验算，一般不包括( D )方面。 A.强度 B.刚度 C.稳定性 D.抗振性7.光栅利用( C )，使得它能测得比栅距还小的位移量。 A.莫尔条纹的作用 B.数显表 C.细分技术 D.高分辨指示光栅8.当交流伺服电机正在旋转时，如果控制信号消失，则电机将会( D )。 A.以原转速继续转动 B.转速逐渐加大 C.转速逐渐减小 D.立即停止转动9.数控机床伺服系统是以( B )为直接控制目标的自动控制系统。 A.机械运动速度 B.机械位移 C.切削力 D.机械运动精度10.脉冲比较伺服系统中，可逆计数器的作用是( C )。 A.计算位置指令脉冲个数 B.计算位置反馈脉冲个数 C.计算位置指令脉冲个数与位置反馈脉冲个数之差 D.计算位置指令脉冲个数与位置反馈脉冲个数之和11.数控机床坐标轴的重复定位误差应为各测点重复定位误差中的( B )。 A.平均值 B.最大值 C.最大绝对值 D.最大值和最小值之差12.( A )主要用于经济型数控机床的进给驱动。 A.步进电机 B.直流伺服电机 C.交流伺服电机 D.直流进给伺服电机三、编程题(14分)1. 固定循环指令加工图示零件加工程序，并对所用刀具作出说明。三、编程题(14分)1号刀90度刀T2号刀R4的球头形的刀G50X200Z150M03S500T0101G00X44Z5G73U9.5W0R10G73P10Q20U1.0W0F0.2N10G1X12Z2F0.5G1X20Z-2F0.1G1Z-26G1X24Z-28Z-48G1X30Z-83G3X35Z-103G1Z-108N20X44F0.5G70P10Q20G00X200Z150T0100T0202G0X30Z-38G73U5W0R10G73P30Q40U0.2W0F0.2N30G1X24F0.5G2Z-48R5F0.1N40G1X26F0.5G70P30Q40G0X200Z150M02四、简答题(每小题10分，共20分)1.什么叫逐点比较插补法，一个插补循环包括哪几个节拍?2.数控机床加工程序的编制方法有哪些？它们分别适用什么场合？四、简答题 1.逐点比较插补法是通过逐点比较刀具与所加工曲线的相对位置，确定刀具的进给方向，以加工出所需的零件廓形。 一个插补循环包括：偏差判断、进给、偏差计算、终点判断四个节拍。 2.（1）手工编程和自动编程两种。（2）对于几何形状不太复杂的零件，所需要的加工程序不长，计算比较简单，出错机会少，手工编程用于形状简单的点位加工及平面轮廓加工；对于一些复杂零件，特别是具有非圆曲线的表面，或者数控系统不具备刀具半径自动补偿功能，采用自动编程五、计算题(每小题6分，共12分)1.一台五相十拍运行的步进电机，转子齿数z=48，在A相绕组中测得电流频率为600Hz，求： (1)电机的步距角 (2)电机的转速2.光栅栅距为0.01mm,两块光栅之间的夹角为0.057，求莫尔条纹宽度。五、计算题(12分) 1.(1)= (2)n=75r/min 2.=3.140.057/180=0.001 BW/=0.01/0.001=10mm 南华大学200 200 学年度第 学期 数控技术 课程试卷(A/B卷、年级专业)一、填空题：（每空 分，共 分）一、填空题(每空2分，共22分)1.世界上第一台数控机床是_1952_年研制出来的。2.数控机床对工件加工精度主要取决于_机床精度_、_编程精度_、_插补精度_和_伺服精度_。3.数控系统按功能水平的不同可分为_高档_、_中档、_低档_三类。4._ 柔性_是指数控机床适应加工对象变化的能力。5.CNC一般按程序段的_输入顺序_执行，而不是按程序段号的顺序执行。6.测量与反馈装置的作用是为了_提高机床的定位精度、加工精度。二、判断题(每题1分，共10分)1.由于数控机床的先进性，因此任何零件均适合在数控机床上加工。 （ ）2.G00快速点定位指令控制刀具沿直线快速移动到目标位置。 （ ）3、对于点位控制，进给运动从某一位置到另一个给定位置的进程进行加工。 （ ）4.立铣刀的刀位点是刀具中心线与刀具底面的交点。 （ ）5.选择数控车床用的可转位车刀时，钢和不锈钢属于同一工件材料组。 （ ）6.一般规定加工中心的宏编程采用A类宏指令，数控铣床宏编程采用B类宏指令。 . （ ）7.立式加工中心与卧式加工中心相比，加工范围较宽。 （ ）8.段或圆弧段去逼近非圆曲线，逼近线段与被加工曲线交点称为基点。 （ ）9.一般情况下半闭环控制系统的精度高于开环系统。 （ ）10、轮廓控制的数控机床只要控制起点和终点位置，对加工过程中的轨迹没有严格要求。 （ ）三、单项选择题(每小题2分，共24分)1在切削平面内测量的角度有（ D ）。 （A）前角 （B）后角 （C）主偏角 （D）刃倾角2当车内孔时，刀尖若高于工件中心，其工作前角会（ B ）。 （A）不变 （B）减小 （C）增大 （D）增大或减小33程序校验与首件试切的作用是（C ）。 （A）检查机床是否正常； （B）提高加工质量（C）检验程序是否正确及零件的加工精度是否满足图纸要求（D）检验参数是否正确。4通过当前的刀位点来设定加工坐标系的原点，不产生机床运动的指令是（ D）。 A G54 B G53 C G55 D G925进给功能字F后的数字表示（ A ）。 A.每分钟进给量（/min） B. 每秒钟进给量（/s） C. 每转进给量（/r） D. 螺纹螺距（mm）6. 有关数控机床坐标系的说法，其中（ D ）是错误的。 A：刀具相对静止的工件而运动的原则。 B：标准的坐标系是一个右手直角笛卡尔坐标系。 C：主轴旋转的顺时针方向是按右旋螺纹进入工件的方向。 D：Z轴的正方向是使工件远离刀具的方向。7下列关于欠定位叙述正确的是（ C ）。 （A）没有限制完六个自由度。 （B）限制的自由度大于六个。 （C）应该限制的自由度没有限制完。（D）不该限制的自由度而限制了。8铸铁一般使用K类硬质合金刀片来加工，则牌号（ A ）的硬度为最高。 （A）K01 （B）K10 （C）K15 （D）K309. （ A ）切削液主要起冷却作用。 （A）水溶液 （B）乳化液 （ C）切削油 （D）防锈剂10数控系统的核心是（ B ）。 A 伺服装置 B 数控装置 C 反馈装置 D 检测装置11. 在现代数控系统中系统都有子程序功能，并且子程序（B ）嵌套。 （A）只能有一层； （B）可以有限层 （C）可以无限层； （D）不能12机床主轴的最终热处理一般安排在（ D ）进行。 （A）粗磨前 （B）粗磨后 （C）精磨前 （D）精车后四、编程题(14分)1二维轮廓零件的数控铣削加工及其编程（1）零件图如下图所示，程序原点位于上表面。（2）刀具选择 立铣刀,答题时请说明刀具直径。（3）安全面高度 20mm。（4）仅需写出二维外轮廓加工程序。参考答案四、编程题(14分)A O1（主）G54G90X94Y50Z10G0M03S800 Z3F1000G1Z-5F30M98P2G90X94Y50Z-10F30M98P3G90Z5F1000Y-10X0G1Z-5F30M98P4G90Z30G0M30O2(子)G1G91X15Y-15F50G90G41X114Y50H01G91Y23G3X-12Y12R12G1X-16G3X-12Y-12R12G1Y-46G3X12Y-12R12G1X16G3X12Y12R12Y25G40X-15Y15M99O3（子）G68G90X94Y50R45.G91G41X15H01F50Y8G3X-8Y8R8G1X-16G3X8Y-8R8G1Y-16G3X8Y-8R8G1X16G3X8Y8R8G1Y10G40X7Y7G69M99 O4(子)G41X6Y40H01F50G91Y10X5Y10X14G3X10Y10R10G1Y4G2X10Y10R10G1X34G2X15Y-15R15Y-58G2X-15Y-15R15G1X-34G2X-10Y10R10G1Y4G3X-10Y10R10G1X-14X-5Y10G40X-7Y14F500M99五、简答题(每小题10分，共30分)1. 什么叫刀具半径补偿？为什么要刀具半径补偿？2简述CNC装置的功能。3简述工件原点的选择原则。1用数控机床加工零件时，必须考虑刀具的半径，但为了操作方便，编程时只按零件的轮廓编制加工程序，而刀具半径值由键盘输入，加工时数控系统根据输入的刀具半径，自动地偏移一个半径值，正确加工出零件的轮廓，这就叫刀具半径补偿。否则，加工的零件尺寸要比程序编制的零件尺寸小。2控制功能 CNC能控制和能联动控制的进给轴数；准备功能(G功能) 指令机床动作方式的功能；插补功能和固定循环功能 插补功能 数控系统实现零件轮廓(平面或空间)加工轨迹运算的功能. 固定循环功能 数控系统实现典型加工循环(如:钻孔,攻丝,镗孔,深孔钻削和切螺纹等)的功能；进给功能 进给速度的控制功能；主轴功能主轴切削速度,周向位置控制功能；辅助功能(M功能) 用于指令机床辅助操作的功能；刀具管理功能实现对刀具几何尺寸和刀具寿命的管理功能；补偿功能；人机对话功能；自诊断功能 CNC自动实现故障预报和故障定位的功能；通讯功能 CNC与外界进行信息和数据交换的功能3工件原点是人为设定的点，既要符合图样尺寸的标注习惯，又要便于编成。因此当编程时，一般先找出图样上的设计基准点，并通常以该点作为工件原点。数控车床上工件原点一般选择在轴线与工件右端面、左端面或卡爪的前端面的交点上。致父母！出门在外，最牵挂最担心我们的人是父母。不管飞到哪里，父母的爱就如手中的线始终牵着我们。父母在，人生尚有归处，父母去，人生只剩遗憾。钱再多有何用？不如多陪陪父母，今生和他们的缘分只有一次，下辈子再也见不到了。中秋节，祝愿天下所有父母：身体健康，幸福开心！致爱人！因为有缘，才相遇，因为有爱，才相伴。夫妻是上辈子延续的缘分，今生能在一起过日子，就是最好的福分。虽然也会有磕磕绊绊，争争吵吵，但是只要互相包容，彼此理解，就能恩爱幸福的走完一生。亲爱的，感谢你一直陪着我，只要有你在，日子再苦，也是幸福，生活再难，也感觉甜！中秋节，许下心愿，愿我们白首偕老，恩爱永远！致友人！久未联系的朋友，你们还好吗？虽然天各一方联系少了，但你们永远在我心里，不会忘，不会变，不会不思念！陪在我身边的朋友，谢谢你的信赖，虽然我们没有血缘关系，但却像手足一样亲，希望此生永不分离！中秋节，祝认识我和我认识的所有朋友们：事业步步高升，爱情甜甜蜜蜜！致自己！月亮下面的金钱，从没有使劳碌的人们有片刻的安静。天是一大天，人是一小天，人随天转，天尽人意！千里烟波追逐心中的梦想。既然做出了选择就要义无反顾、充满信心，直至完全信了自己、信了未来、信了肩负的使命，才能走向圆满。中秋节，祝自己心想事成，幸福满满，相信自己，你一定行！皎月桂香迎中秋，花儿月圆合家欢；喜逢佳节福相顾，心情快乐悠闲步；窗含明月思飞度，幸福频频不止步；祝所有为爱打拼的人中秋节快乐！2019中秋佳节，我要送你最美的月色，但愿人长久千里共婵娟。是缘分让两颗孤单的灵魂，穿越昔日无尽的等待，直到彼此相遇在时间的荒野里。然后，焚香净手，清空寂寥，敞开心扉，以真诚，用遇见，滋养这片缘分的天空。这世间最好的爱情，应该是既能两两相吸，又能两两相惜。爱情，是红尘里最美的情感，它是人生不可缺少的精神需要和心灵寄托。因为有爱，这尘世上的饮食男女，才会相依相恋。是真爱让两颗渐渐靠近的心，辽阔了生活，柔软了岁月。爱情，若撩人的春色，满足了人们对美好情愫的所有想象。当我们青涩的心灵，慢慢注入爱的元素，说不上在哪一时，那个有缘人便会被我们请进自己的生命里！不过，并非所有的人，都能在恰好的年华遇见恰好的缘分。也不是所有恰好相爱的人，就一定会相守到白头。倘若缘分可以安排，假如爱情可以解释，就不会有这句：缘来缘去缘如水。爱情，本是一种很玄的东西。就连最厉害的心理学家，也无法掌控它的发展和走向。人与人相爱，充满了无数未知的没有理智的意外。于大千世界里，在茫茫人海中，有人是过尽千帆的等待，有人是一瞥惊鸿的寻找，有人是落花时节又逢花的惊艳，还有人是蓦然回首，那人却在灯火阑珊处的惊喜俗话说，情人眼里出西施。凡是爱过的人都深有体会，我们喜欢并且真正爱上一个人的时候，是没有任何附加条件的。一颗纯粹的心，想的念的，都是他（她）最好的样子。但所有以风花雪月开始的浪漫爱情，最终都会回到柴米油盐的现实中来。日子长了，相恋时彼此隐藏的缺点，慢慢的全部显露出来，时间久了，难免会有意见分歧，发牢骚抱怨，把吵架升级到不可收拾的时候。张爱玲说，生在这世上，没有一样感情不是千疮百孔的。是的，人生的完美和圆满只是保留在人的心理，爱情也无法脱离这个宿命。当爱情走远，何人能甘于寂寞，能珍惜这份情缘？当激情不在，曾经惊天地泣鬼神的情感，往往是最先消亡于内心的空虚和日子的平淡。主持人涂磊曾经说过，相恋的时候，是欣赏彼此的优点，但相爱就是，接受对方缺点的过程。我们深信爱情的美好。但人是会变的，环境也在变。谁能给自己的爱情上个万能保险？谁又能保证爱上的那个人会一成不变？几乎所有相爱后的分手，都是因为双方没有了初见时的心动，后来又得不到彼此应有的珍惜而结束。生活中有很多事情，我们只有经历了才知道，爱情也是如此。惟有通过时光的梳理，岁月的打磨，以及思想的沉淀，方能领悟，在爱情的世界里，缘是天定，份在人为。爱是互相欣赏，亦是彼此珍惜。浮云欢爱，算不得真爱。只有深爱一个人时，才会为他（她）低到尘埃。是缘分让两颗孤单的灵魂，穿越昔日无尽的等待，直到彼此相遇在时间的荒野里。然后，焚香净手，清空寂寥，敞开心扉，以真诚，用遇见，滋养这片缘分的天空。这世间最好的爱情，应该是既能两两相吸，又能两两相惜。爱情，是红尘里最美的情感，它是人生不可缺少的精神需要和心灵寄托。因为有爱，这尘世上的饮食男女，才会相依相恋。是真爱让两颗渐渐靠近的心，辽阔了生活，柔软了岁月。爱情，若撩人的春色，满足了人们对美好情愫的所有想象。当我们青涩的心灵，慢慢注入爱的元素，说不上在哪一时，那个有缘人便会被我们请进自己的生命里！不过，并非所有的人，都能在恰好的年华遇见恰好的缘分。也不是所有恰好相爱的人，就一定会相守到白头。倘若缘分可以安排，假如爱情可以解释，就不会有这句：缘来缘去缘如水。爱情，本是一种很玄的东西。就连最厉害的心理学家，也无法掌控它的发展和走向。人与人相爱，充满了无数未知的没有理智的意外。于大千世界里，在茫茫人海中，有人是过尽千帆的等待，有人是一瞥惊鸿的寻找，有人是落花时节又逢花的惊艳，还有人是蓦然回首，那人却在灯火阑珊处的惊喜俗话说，情人眼里出西施。凡是爱过的人都深有体会，我们喜欢并且真正爱上一个人的时候，是没有任何附加条件的。一颗纯粹的心，想的念的，都是他（她）最好的样子。但所有以风花雪月开始的浪漫爱情，最终都会回到柴米油盐的现实中来。日子长了，相恋时彼此隐藏的缺点，慢慢的全部显露出来，时间久了，难免会有意见分歧，发牢骚抱怨，把吵架升级到不可收拾的时候。张爱玲说，生在这世上，没有一样感情不是千疮百孔的。是的，人生的完美和圆满只是保留在人的心理，爱情也无法脱离这个宿命。当爱情走远，何人能甘于寂寞，能珍惜这份情缘？当激情不在，曾经惊天地泣鬼神的情感，往往是最先消亡于内心的空虚和日子的平淡。主持人涂磊曾经说过，相恋的时候，是欣赏彼此的优点，但相爱就是，接受对方缺点的过程。我们深信爱情的美好。但人是会变的，环境也在变。谁能给自己的爱情上个万能保险？谁又能保证爱上的那个人会一成不变？几乎所有相爱后的分手，都是因为双方没有了初见时的心动，后来又得不到彼此应有的珍惜而结束。生活中有很多事情，我们只有经历了才知道，爱情也是如此。惟有通过时光的梳理，岁月的打磨，以及思想的沉淀，方能领悟，在爱情的世界里，缘是天定，份在人为。爱是互相欣赏，亦是彼此珍惜。浮云欢爱，算不得真爱。只有深爱一个人时，才会为他（她）低到尘埃。
